Обладнання для групового проходу кабелів

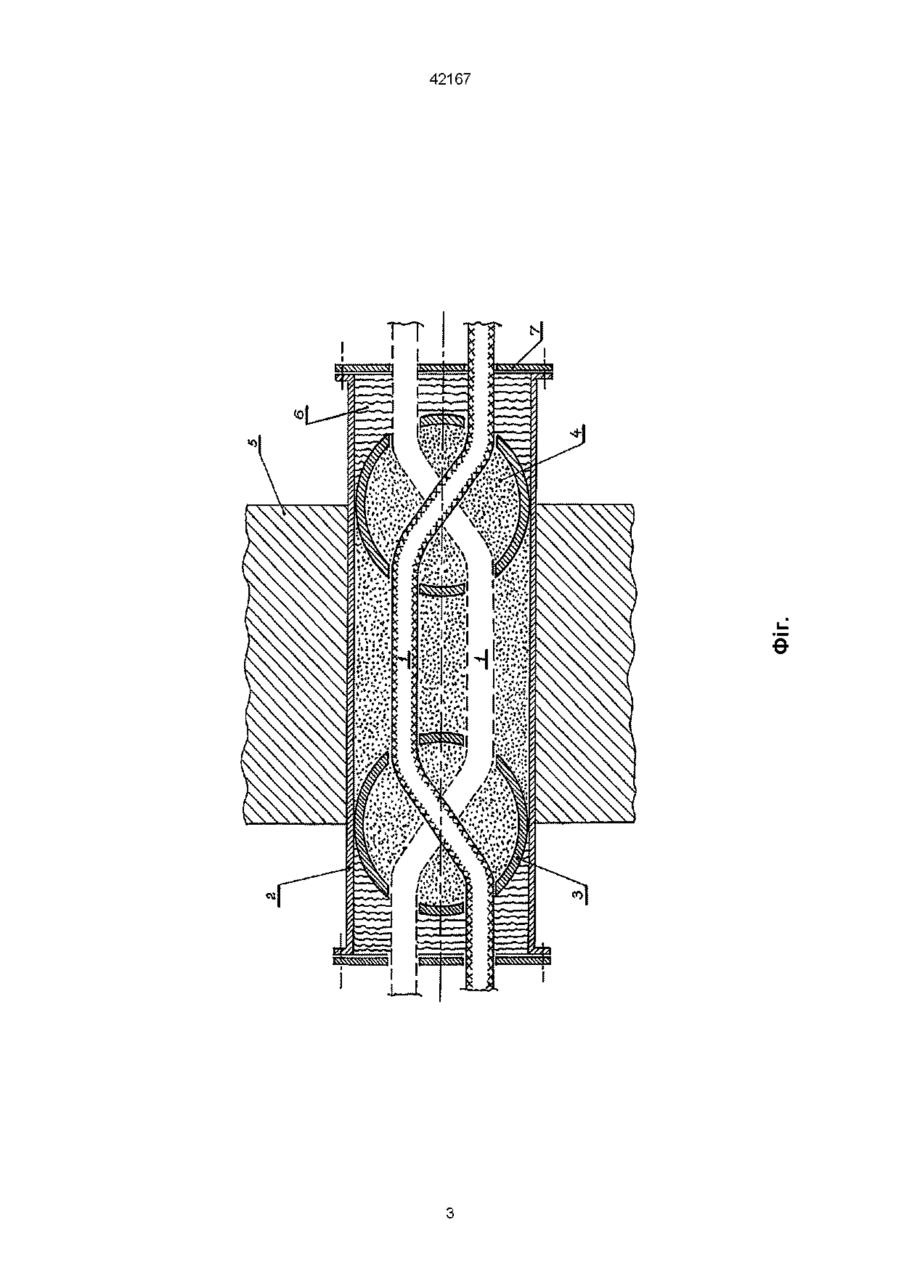

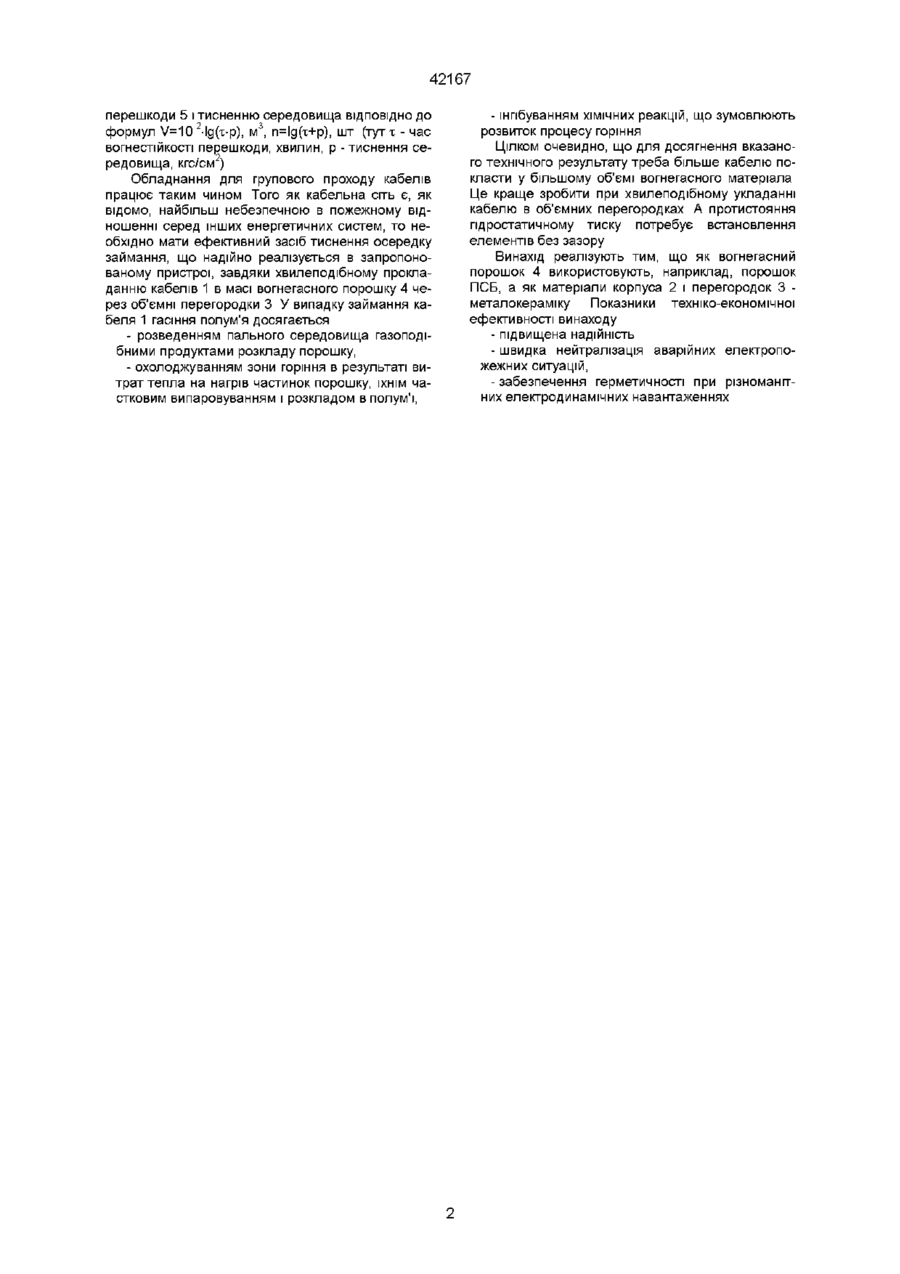

Обладнання для групового проходу кабелів, переважно для стиснених і динамічних умов корабельного середовища, котре містить кабелі і корпус з перегородками, яке відрізняється тим, що перегородки виконані об'ємними, наприклад сферичними при циліндричному корпусі або коробчастими при коробчастому корпусі, і кабелі пропущені через них хрест-навхрест, при цьому перегородки вставлені в корпус без зазору і заповнені вогнегасним порошком, який додатково розміщений також в просторі між перегородками, причому об'єм і КІЛЬКІСТЬ перегородок зростають пропорційно збільшенню вогнестійкості перешкоди і тисненню середовища ВІДПОВІДНО з формулами V=102-lg(x-p), м3, п=Ід(т+р), де х - час вогнестійкості перешкоди, хвилин, р-тиснення середовища, кгс/см2 Винахід відноситься до електроенергетики Він може бути використаним у різних галузях промисловості, наприклад, в машинобудівництві, суднобудівництві, атомній енергетиці тощо Аналоги винаходу - обладнання для групового проходу кабелів у вигляді циліндричного корпуса з конічними кінцями, що заповнюється гідрофобною смолою (заявка Франції № 2625623, 1989), кабельне шляхове захисне обладнання у вигляді камери, що охоплює по периметру всі прохідні через неї кабелі, при цьому на торцях камери встановлені кришки, що забезпечують герметичність, котрі в МІСЦІ входу кабелів герметизуються за допомогою матеріалу, який деформується, причому камера додатково заповнена електропровідним матеріалом (пат США № 4656313, 1986) Недоліки аналогів - неможливість нейтралізації аварійних електропожежних ситуацій, особливо в умовах високої ЩІЛЬНОСТІ монтажу кабельних трас Прототип винаходу - кабельне шляхове захисне обладнання у вигляді замкнутої обичайки з отворами для проходу кабелю і роздільними планками, між якими розміщений ущільнювальний матеріал (а с СРСР№ 12332118,1984) Недоліки прототипу - ті ж, що і у аналогів, а крім того, недостатня надійність в реальних умовах експлуатації Задача винаходу - нейтралізація аварійних електропожежних ситуацій при спрощенні монтажу - демонтажу і забезпеченні надійності в умовах електродинамічних навантажень, потенційно мож ливих впливів агресивного середовища і гідростатичного тиску Поставлена задача досягається тим, що у обладнання для групового проходу кабелів, котре містить кабелі і корпус з перегородками, перегородки виконані об'ємними, наприклад, сферичними при циліндричному корпусі або коробчастими - при коробчастому корпусі, і кабелі пропущені через них хрест-навхрест, при цьому перегородки вставлені в корпус без зазору і заповнені вогнегасним порошком, який додатково розміщений також в просторі між перегородками, причому об'єм і КІЛЬКІСТЬ перегородок зростають пропорційно збільшенню вогнестійкості перешкоди і тисненню середовища ВІДПОВІДНО до формул V=10 2-lg(x-p), м3, n=lg(x+p), шт (тут х - час вогнестійкості перешкоди, хвилин, р-тиснення середовища, кгс/см2) Суть винаходу пояснюється кресленням (фіг), на якому показано поздовжній розріз обладнання, а цифрами позначені 1 - кабелі, 2 - корпус, 3 - перегородки, 4 - вогнегасний порошок, 5 - перешкода, 6 - герметик, 7 - кришка Обладнання для групового проходу кабелів, котре містить кабелі 1 і корпус 2 з перегородками З виконане таким чином Перегородки 3 виконані об'ємними, наприклад, сферичними при циліндричному корпусі 2 або коробчастими - при коробчастому корпусі 2, і кабелі 1 пропущені через них хрест-навхрест Перегородки 3 вставлені в корпус 2 без зазору і заповнені вогнегасним порошком 4, який додатково розміщений також в просторі між перегородками 3 Об'єм і КІЛЬКІСТЬ перегородок З зростають пропорційно збільшенню вогнестійкості (О 42167 перешкоди 5 і тисненню середовища ВІДПОВІДНО ДО формул V=10 2-lg(x-p), м3, n=lg(x+p), шт (тут х - час вогнестійкості перешкоди, хвилин, р -тиснення середовища, кгс/см2) Обладнання для групового проходу кабелів працює таким чином Того як кабельна сіть є, як відомо, найбільш небезпечною в пожежному відношенні серед інших енергетичних систем, то необхідно мати ефективний засіб тиснення осередку займання, що надійно реалізується в запропонованому пристрої, завдяки хвилеподібному прокладанню кабелів 1 в масі вогнегасного порошку 4 через об'ємні перегородки З У випадку займання кабеля 1 гасіння полум'я досягається - розведенням пального середовища газоподібними продуктами розкладу порошку, - охолоджуванням зони горіння в результаті витрат тепла на нагрів частинок порошку, їхнім частковим випаровуванням і розкладом в полум'ї, - інгібуванням ХІМІЧНИХ реакцій, що зумовлюють розвиток процесу горіння Цілком очевидно, що для досягнення вказаного технічного результату треба більше кабелю покласти у більшому об'ємі вогнегасного матеріала Це краще зробити при хвилеподібному укладанні кабелю в об'ємних перегородках А протистояння гідростатичному тиску потребує встановлення елементів без зазору Винахід реалізують тим, що як вогнегасний порошок 4 використовують, наприклад, порошок ПСБ, а як матеріали корпуса 2 і перегородок 3 металокераміку Показники техніко-економічної ефективності винаходу - підвищена надійність - швидка нейтралізація аварійних електропожежних ситуацій, - забезпечення герметичності при різноманітних електродинамічних навантаженнях 42167 Є 42167 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
