Пластмасові дверцята для стінних отворів

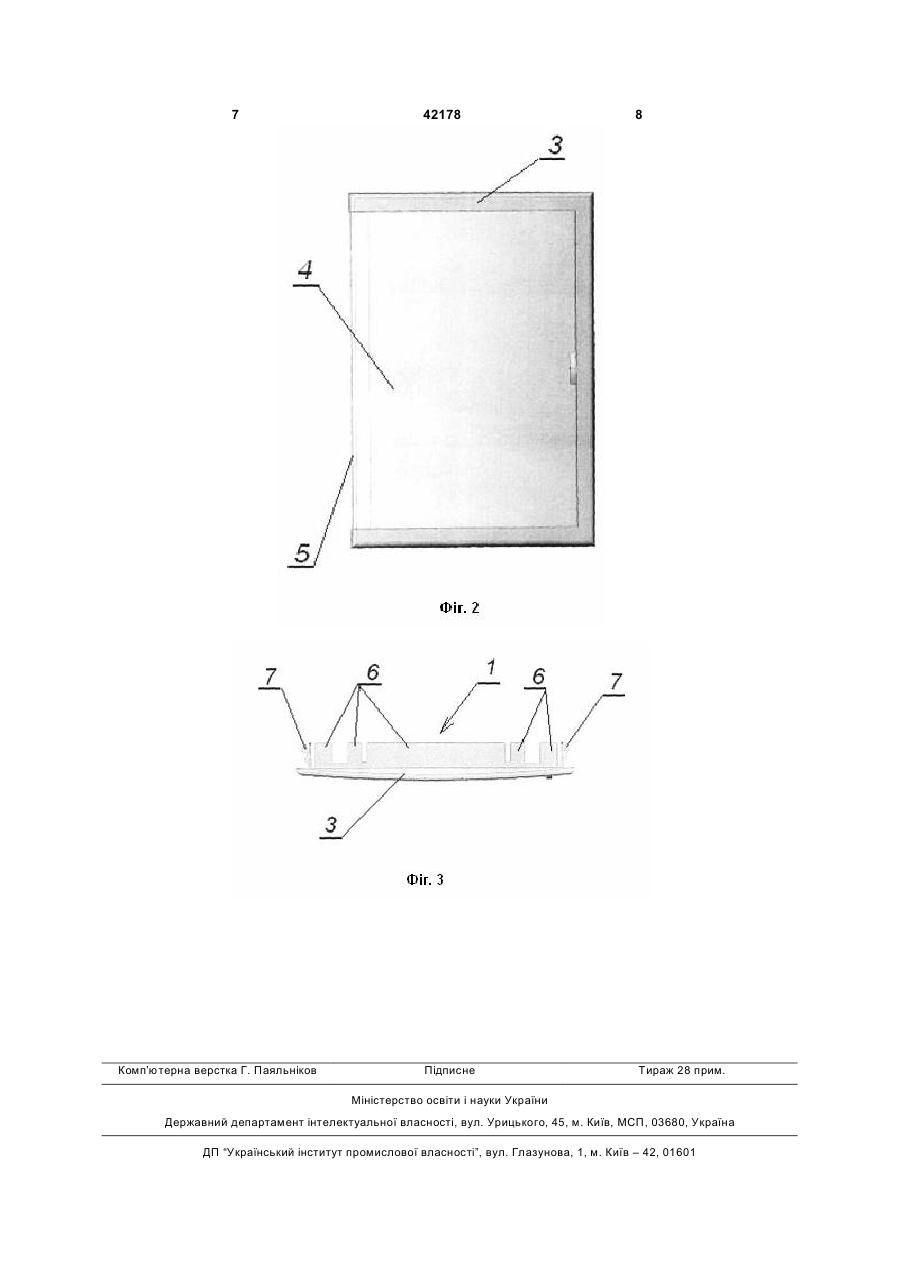

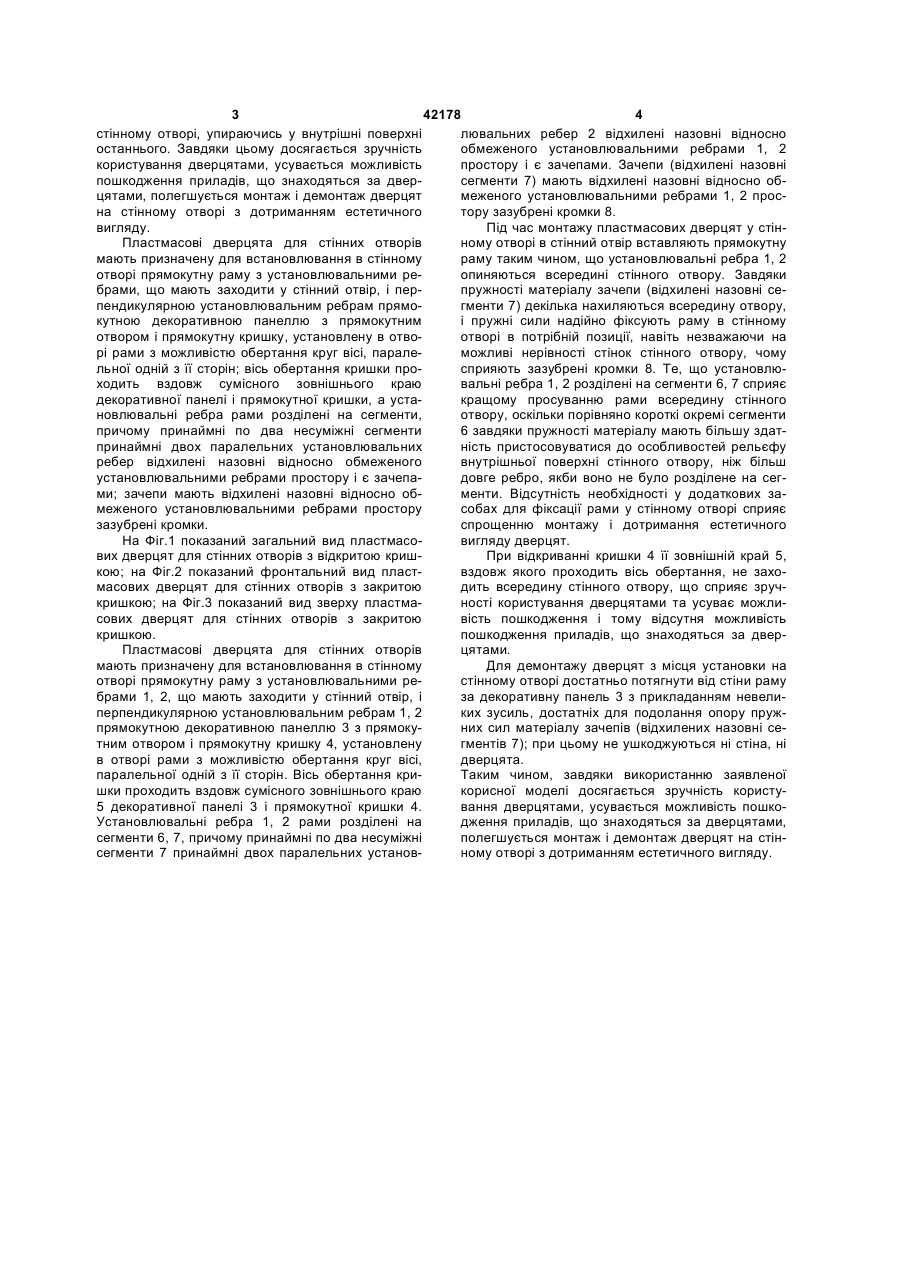

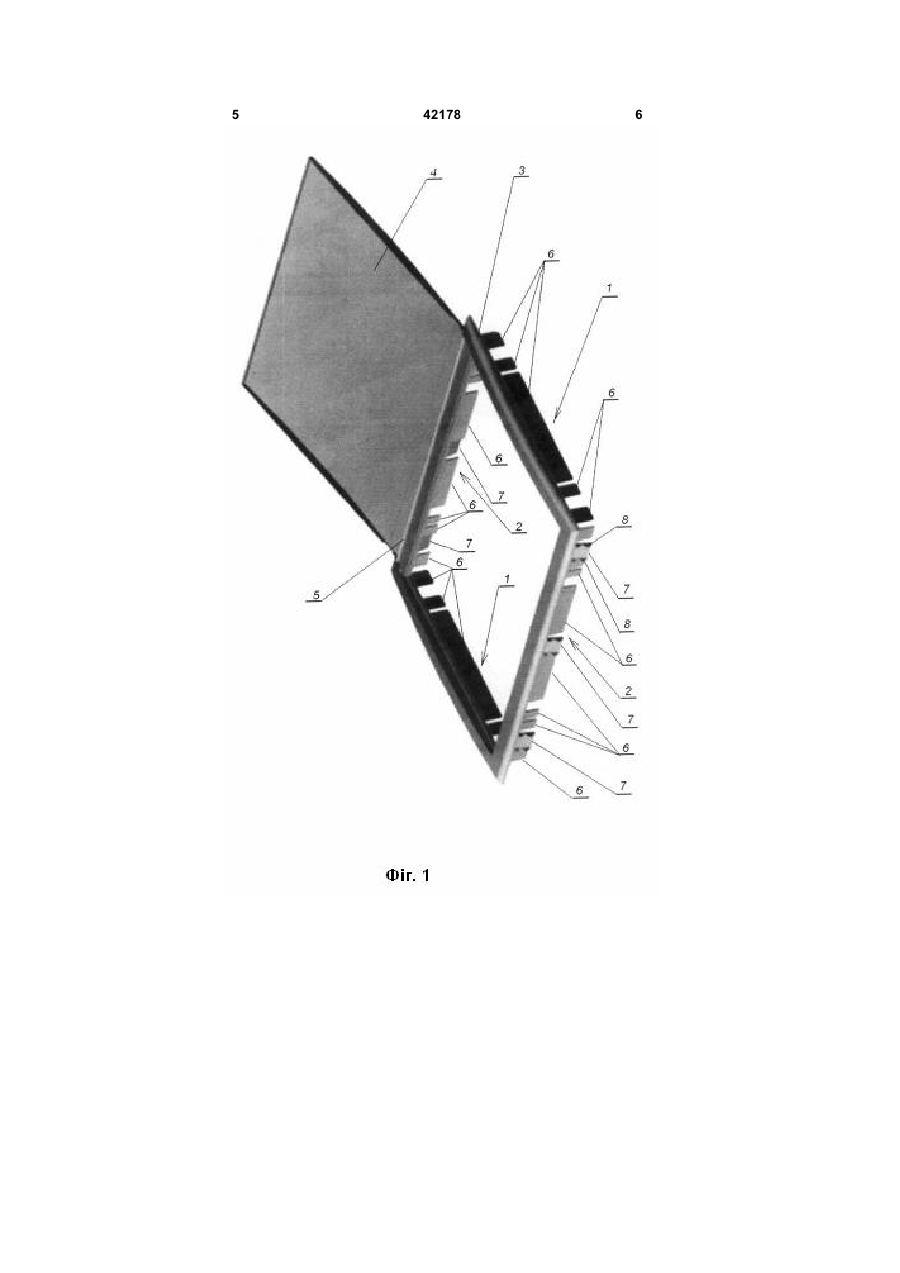

1. Пластмасові дверцята для стінних отворів, що містять призначену для встановлювання в стінному отворі прямокутну раму з установлювальними ребрами, що мають заходити у стінний отвір, і перпендикулярною установлювальним ребрам прямокутною декоративною панеллю з прямокутним отвором і прямокутну кришку, установлену в отворі рами з можливістю обертання навкруг осі, паралельної одній з її сторін, які відрі 3 42178 4 стінному отворі, упираючись у внутрішні поверхні лювальних ребер 2 відхилені назовні відносно останнього. Завдяки цьому досягається зручність обмеженого установлювальними ребрами 1, 2 користування дверцятами, усувається можливість простору і є зачепами. Зачепи (відхилені назовні пошкодження приладів, що знаходяться за дверсегменти 7) мають відхилені назовні відносно обцятами, полегшується монтаж і демонтаж дверцят меженого установлювальними ребрами 1, 2 просна стінному отворі з дотриманням естетичного тору зазубрені кромки 8. вигляду. Під час монтажу пластмасових дверцят у стінПластмасові дверцята для стінних отворів ному отворі в стінний отвір вставляють прямокутну мають призначену для встановлювання в стінному раму таким чином, що установлювальні ребра 1, 2 отворі прямокутну раму з установлювальними реопиняються всередині стінного отвору. Завдяки брами, що мають заходити у стінний отвір, і перпружності матеріалу зачепи (відхилені назовні сепендикулярною установлювальним ребрам прямогменти 7) декілька нахиляються всередину отвору, кутною декоративною панеллю з прямокутним і пружні сили надійно фіксують раму в стінному отвором і прямокутну кришку, установлену в отвоотворі в потрібній позиції, навіть незважаючи на рі рами з можливістю обертання круг вісі, паралеможливі нерівності стінок стінного отвору, чому льної одній з її сторін; вісь обертання кришки просприяють зазубрені кромки 8. Те, що установлюходить вздовж сумісного зовнішнього краю вальні ребра 1, 2 розділені на сегменти 6, 7 сприяє декоративної панелі і прямокутної кришки, а устакращому просуванню рами всередину стінного новлювальні ребра рами розділені на сегменти, отвору, оскільки порівняно короткі окремі сегменти причому принаймні по два несуміжні сегменти 6 завдяки пружності матеріалу мають більшу здатпринаймні двох паралельних установлювальних ність пристосовуватися до особливостей рельєфу ребер відхилені назовні відносно обмеженого внутрішньої поверхні стінного отвору, ніж більш установлювальними ребрами простору і є зачепадовге ребро, якби воно не було розділене на сегми; зачепи мають відхилені назовні відносно обменти. Відсутність необхідності у додаткових замеженого установлювальними ребрами простору собах для фіксації рами у стінному отворі сприяє зазубрені кромки. спрощенню монтажу і дотримання естетичного На Фіг.1 показаний загальний вид пластмасовигляду дверцят. вих дверцят для стінних отворів з відкритою кришПри відкриванні кришки 4 її зовнішній край 5, кою; на Фіг.2 показаний фронтальний вид пластвздовж якого проходить вісь обертання, не захомасових дверцят для стінних отворів з закритою дить всередину стінного отвору, що сприяє зручкришкою; на Фіг.3 показаний вид зверху пластманості користування дверцятами та усуває можлисових дверцят для стінних отворів з закритою вість пошкодження і тому відсутня можливість кришкою. пошкодження приладів, що знаходяться за дверПластмасові дверцята для стінних отворів цятами. мають призначену для встановлювання в стінному Для демонтажу дверцят з місця установки на отворі прямокутну раму з установлювальними рестінному отворі достатньо потягнути від стіни раму брами 1, 2, що мають заходити у стінний отвір, і за декоративну панель 3 з прикладанням невелиперпендикулярною установлювальним ребрам 1, 2 ких зусиль, достатніх для подолання опору пружпрямокутною декоративною панеллю 3 з прямокуних сил матеріалу зачепів (відхилених назовні сетним отвором і прямокутну кришку 4, установлену гментів 7); при цьому не ушкоджуються ні стіна, ні в отворі рами з можливістю обертання круг вісі, дверцята. паралельної одній з її сторін. Вісь обертання криТаким чином, завдяки використанню заявленої шки проходить вздовж сумісного зовнішнього краю корисної моделі досягається зручність користу5 декоративної панелі 3 і прямокутної кришки 4. вання дверцятами, усувається можливість пошкоУстановлювальні ребра 1, 2 рами розділені на дження приладів, що знаходяться за дверцятами, сегменти 6, 7, причому принаймні по два несуміжні полегшується монтаж і демонтаж дверцят на стінсегменти 7 принаймні двох паралельних установному отворі з дотриманням естетичного вигляду. 5 42178 6 7 Комп’ютерна верстка Г. Паяльніков 42178 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
