Вентиляційні дверцята

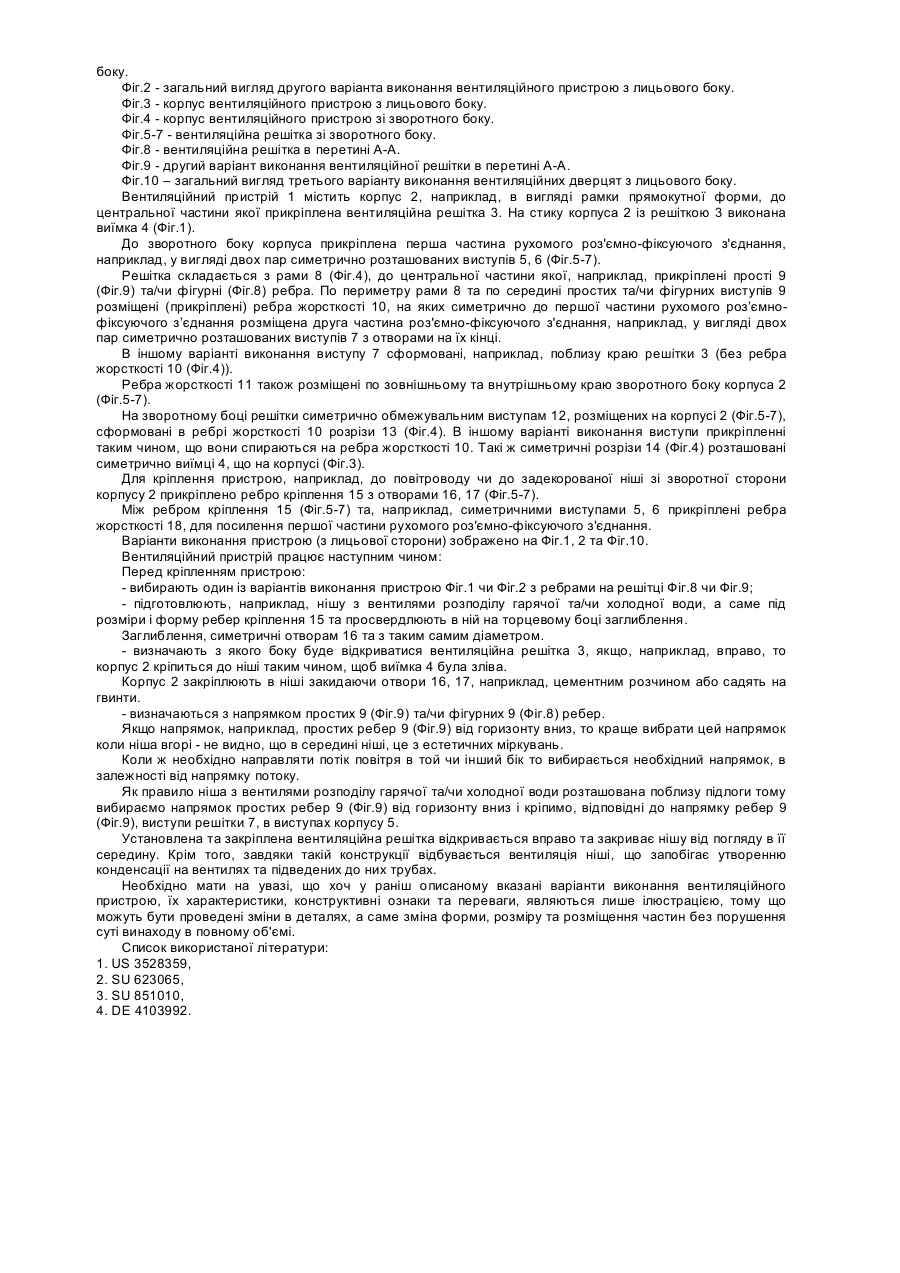

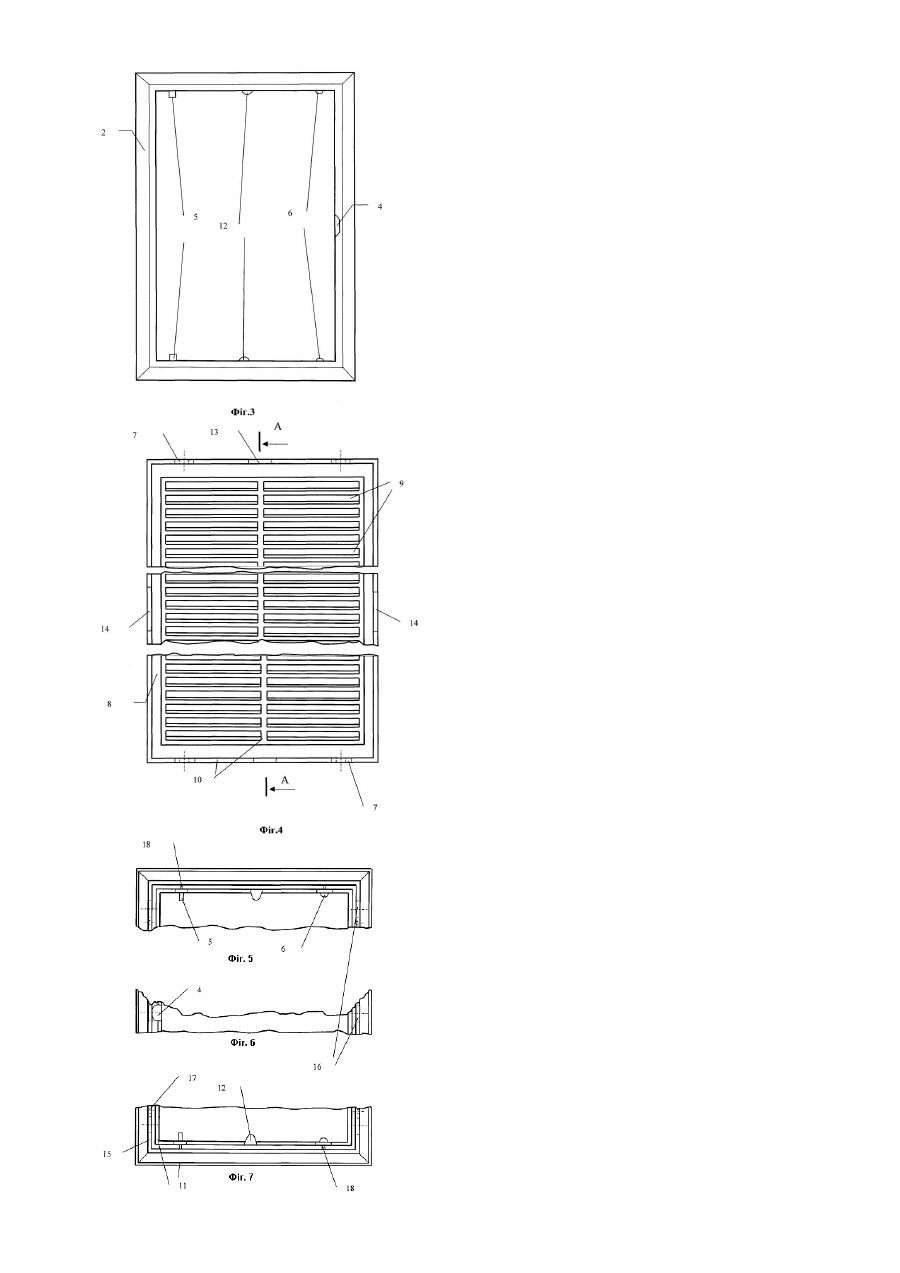

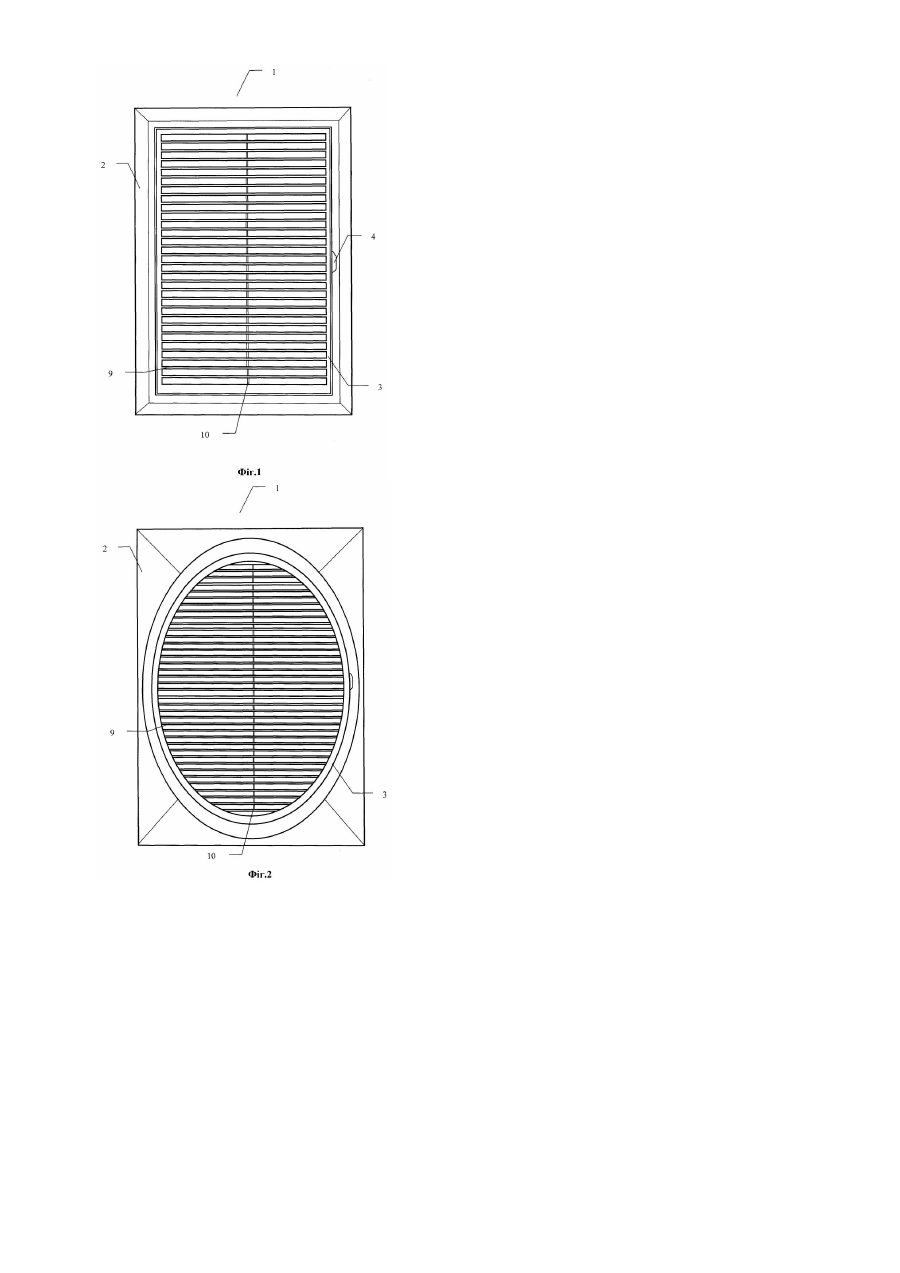

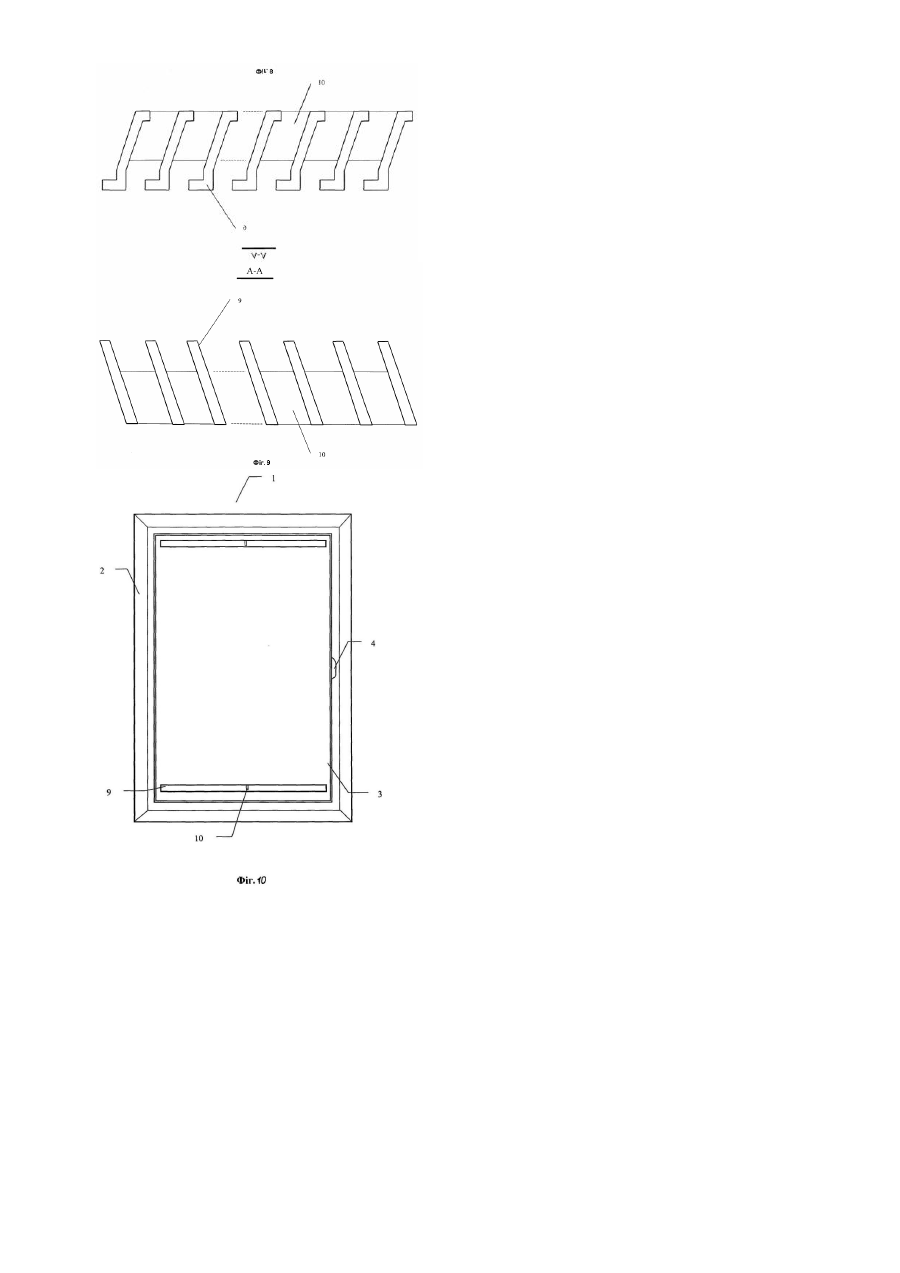

Винахід відноситься до області будівництва та будіндустрії і може бути використаний для виробництва уніфікованих вентиляційних решіток будь-якої заданої довжини, промислового та громадського будівництва і транспорту. Відомі вентиляційні решітки являють собою листове полотно наприклад, із сплавів алюмінію, із виконаними в ньому наскрізними отворами [1]. Раніш приведені решітки можуть бути виконані тільки заданих розмірів та мають: - низьку механічну міцність, так як відсутні ребра жорсткості; - неестетичний вид (видні забруднення повітроводу через отвори в решітці). При виконанні ремонтних робіт у повітроводі наприклад, не дають можливість миттєво добратись усередину повітроводу, без пошкодження решітки. Відомі й інші вентиляційні решітки так як, наприклад, в патентах [2], [3], але й вони мають ті ж вади, що і вентиляційна решітки описана в [1]. Найбільш близьким по технічній суті є вентиляційний пристрій, описаний у патенті [4], який містить корпус у вигляді прямокутної рамки до центральної частини якої прикріплена вентиляційна решітка, причому решітка виконана з можливістю виймання з корпуса пристрою шляхом повороту засувки, що прикріплена до одного боку корпуса, до якого прикріплені завіси. До протилежного боку, боку кріплення решітки, прикріплена ручка для виймання решітки. Недоліком раніш приведеного вентиляційного пристрою є: - складність конструкції; - неергономічність конструкції; - неестетичний вид; - утруднений доступ чи миттєве проникнення наприклад, до задекорованої ніші з лічильником чи вентилів розподілу гарячої та/чи холодної води. Приведені недоліки виникли завдяки наявності таких конструктивних елементів як: завіси, поворотна засувка, ручка для виймання решітки та виконання пристрою з виступаючими формами. Перед винаходом поставлена задача створити більш досконалу, спрощену, універсальну у використанні, ергономічну та естетичну конструкцію вентиляційних дверцят. Задача вирішується шляхом вдосконалення відомої конструкції, а саме прикріплення наприклад, перпендикулярно до зворотного боку корпуса, виконаного, наприклад, у вигляді прямокутної рами, ребра кріплення. Паралельно чи під гострим кутом до ребер, прикріплені обмежувальні виступи і перша частина рухомого роз'ємно-фіксуючого з'єднання. Друга частина з'єднання симетрично до першої, прикріплена з торцевого боку (на боковій стороні) решітки, таким чином, що в закритому та зафіксованому стані решітка з корпусом утворює, з лицьового боку єдину площину, при цьому на стику корпуса з решіткою в корпусі виконана, наприклад, виїмка. Вентиляційна решітка виконана, наприклад, у вигляді простих та/чи фігурних ребер, які кінцями приєднані до рами решітки. Прості та/чи фігурні ребра мають простий та/чи складний профіль, наприклад, похилої площини чи Z-подібний. Лицьовий бік корпуса, рама решітки й ребра кріплення, які в поперечному перетині, що паралельний до площини корпуса, виконані: - у вигляді круга, еліпса, чи овалу при цьому на боці ребра виконані отвори, які, наприклад, рівновіддалені один від одного і виконані з різним діаметром, причому принаймні половина отворів у два рази менша чим інші; - у вигляді прямокутника чи многокутника при цьому на боці протилежних ребер, наприклад, виконані отвори, які можуть бути симетрично розташовані та виконані з різним діаметром, наприклад, половина отворів у два рази менша чим інші; - у різних виглядах, наприклад, корпус і ребра кріплення в поперечному перетині-прямокутної форми, а рама решітки-овальна, при цьому форма центральної частини рами корпуса відповідає формі рами решітки. Рухоме роз'ємно-фіксуюче з'єднання корпуса з решіткою виконане з можливістю зміни напрямку відкривання решітки - уліво чи вправо. Перша і друга частина рухомого роз'ємно-фіксуючого з'єднання виконана у вигляді, наприклад, двох пар симетрично розташованих виступів. Перша пара виступів, прикріплених до корпуса, наприклад, шарнірно з'єднана з першою парою виступів, прикріплених до решітки. Друга пара виступів, прикріплених до корпуса та до решітки, виконана з можливістю фіксації положення решітки, наприклад, півсферою, що на кінцях виступів, які на корпусі, що входить в отвір, який на кінцях виступів, які на решітці. Виступи на решітці виконані з однаковими отворами (пазами), із можливістю повернення на 180° та з'єднання решітки з першою парою виступів, прикріплених до корпуса. З зворотного боку рами решітки по її периметру та з'єднуючи прості та/чи фігурні ребра між собою, наприклад, по середині, виконане принаймні, одне ребро жорсткості, це ребро з’єднує прості та/чи фігурні ребра між собою не виходить за лицьовий бік вентиляційної решітки. Причому хоча б одне ребро жорсткості прикріплене одним боком до кожного виступу, що на корпусі, а другим до ребра кріплення. Симетрично обмежувальним виступам виконана наприклад, виїмка такої ж форми, що і виступ у принаймні одному ребрі жорсткості вентиляційної решітки, чи обмежувальні виступи, виконані з можливістю спирання принаймні на одне ребро жорсткості. До виїмки, яка на лицьовому боці корпуса, у принаймні одному ребрі жорсткості, симетрично та навпроти одна одної виконані, наприклад, виїмки такої ж форми, що і виїмка на корпусі. Корпус та решітки виготовлені литтям із пластмаси, штампуванням чи зварним з'єднанням, при цьому корпус має об’ємну форму. Приведена раніш сукупність суттєвих ознак вентиляційного пристрою є новою і відрізняється від уже відомих технічних рішень кращою ефективністю у використанні, ергономічністю та міцністю. Більш детальніше суть винаходу розглянемо далі. Фіг.1 - загальний вигляд одного з можливих варіантів виконання вентиляційного пристрою з лицьового боку. Фіг.2 - загальний вигляд другого варіанта виконання вентиляційного пристрою з лицьового боку. Фіг.3 - корпус вентиляційного пристрою з лицьового боку. Фіг.4 - корпус вентиляційного пристрою зі зворотного боку. Фіг.5-7 - вентиляційна решітка зі зворотного боку. Фіг.8 - вентиляційна решітка в перетині А-А. Фіг.9 - другий варіант виконання вентиляційної решітки в перетині А-А. Фіг.10 – загальний вигляд третього варіанту виконання вентиляційних дверцят з лицьового боку. Вентиляційний пристрій 1 містить корпус 2, наприклад, в вигляді рамки прямокутної форми, до центральної частини якої прикріплена вентиляційна решітка 3. На стику корпуса 2 із решіткою 3 виконана виїмка 4 (Фіг.1). До зворотного боку корпуса прикріплена перша частина рухомого роз'ємно-фіксуючого з'єднання, наприклад, у вигляді двох пар симетрично розташованих виступів 5, 6 (Фіг.5-7). Решітка складається з рами 8 (Фіг.4), до центральної частини якої, наприклад, прикріплені прості 9 (Фіг.9) та/чи фігурні (Фіг.8) ребра. По периметру рами 8 та по середині простих та/чи фігурних виступів 9 розміщені (прикріплені) ребра жорсткості 10, на яких симетрично до першої частини рухомого роз’ємнофіксуючого з’єднання розміщена друга частина роз'ємно-фіксуючого з'єднання, наприклад, у вигляді двох пар симетрично розташованих виступів 7 з отворами на їх кінці. В іншому варіанті виконання виступу 7 сформовані, наприклад, поблизу краю решітки 3 (без ребра жорсткості 10 (Фіг.4)). Ребра жорсткості 11 також розміщені по зовнішньому та внутрішньому краю зворотного боку корпуса 2 (Фіг.5-7). На зворотному боці решітки симетрично обмежувальним виступам 12, розміщених на корпусі 2 (Фіг.5-7), сформовані в ребрі жорсткості 10 розрізи 13 (Фіг.4). В іншому варіанті виконання виступи прикріпленні таким чином, що вони спираються на ребра жорсткості 10. Такі ж симетричні розрізи 14 (Фіг.4) розташовані симетрично виїмці 4, що на корпусі (Фіг.3). Для кріплення пристрою, наприклад, до повітроводу чи до задекорованої ніші зі зворотної сторони корпусу 2 прикріплено ребро кріплення 15 з отворами 16, 17 (Фіг.5-7). Між ребром кріплення 15 (Фіг.5-7) та, наприклад, симетричними виступами 5, 6 прикріплені ребра жорсткості 18, для посилення першої частини рухомого роз'ємно-фіксуючого з'єднання. Варіанти виконання пристрою (з лицьової сторони) зображено на Фіг.1, 2 та Фіг.10. Вентиляційний пристрій працює наступним чином: Перед кріпленням пристрою: - вибирають один із варіантів виконання пристрою Фіг.1 чи Фіг.2 з ребрами на решітці Фіг.8 чи Фіг.9; - підготовлюють, наприклад, нішу з вентилями розподілу гарячої та/чи холодної води, а саме під розміри і форму ребер кріплення 15 та просвердлюють в ній на торцевому боці заглиблення. Заглиблення, симетричні отворам 16 та з таким самим діаметром. - визначають з якого боку буде відкриватися вентиляційна решітка 3, якщо, наприклад, вправо, то корпус 2 кріпиться до ніші таким чином, щоб виїмка 4 була зліва. Корпус 2 закріплюють в ніші закидаючи отвори 16, 17, наприклад, цементним розчином або садять на гвинти. - визначаються з напрямком простих 9 (Фіг.9) та/чи фігурних 9 (Фіг.8) ребер. Якщо напрямок, наприклад, простих ребер 9 (Фіг.9) від горизонту вниз, то краще вибрати цей напрямок коли ніша вгорі - не видно, що в середині ніші, це з естетичних міркувань. Коли ж необхідно направляти потік повітря в той чи інший бік то вибирається необхідний напрямок, в залежності від напрямку потоку. Як правило ніша з вентилями розподілу гарячої та/чи холодної води розташована поблизу підлоги тому вибираємо напрямок простих ребер 9 (Фіг.9) від горизонту вниз і кріпимо, відповідні до напрямку ребер 9 (Фіг.9), виступи решітки 7, в виступах корпусу 5. Установлена та закріплена вентиляційна решітка відкривається вправо та закриває нішу від погляду в її середину. Крім того, завдяки такій конструкції відбувається вентиляція ніші, що запобігає утворенню конденсації на вентилях та підведених до них трубах. Необхідно мати на увазі, що хоч у раніш описаному вказані варіанти виконання вентиляційного пристрою, їх характеристики, конструктивні ознаки та переваги, являються лише ілюстрацією, тому що можуть бути проведені зміни в деталях, а саме зміна форми, розміру та розміщення частин без порушення суті винаходу в повному об'ємі. Список використаної літератури: 1. US 3528359, 2. SU 623065, 3. SU 851010, 4. DE 4103992.
