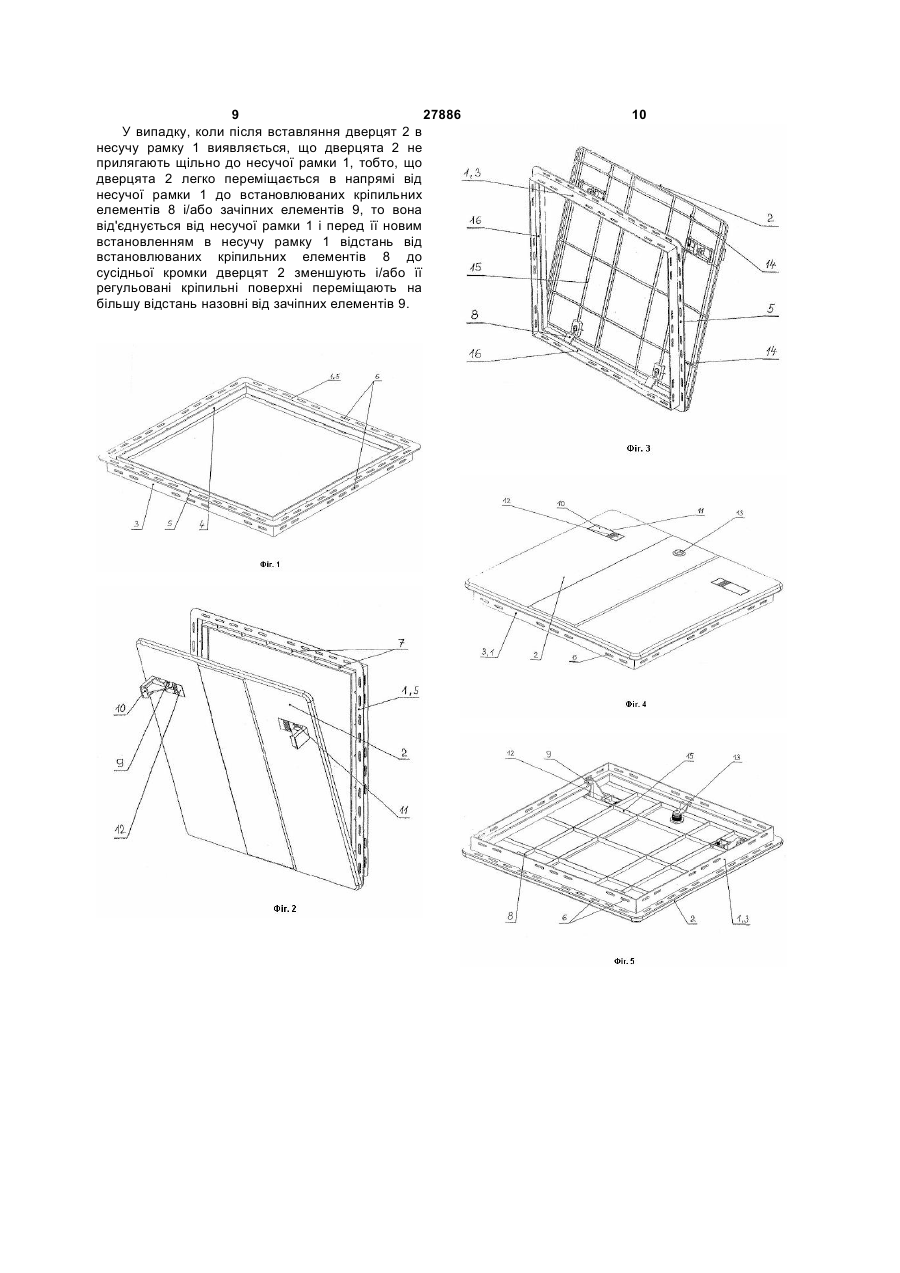

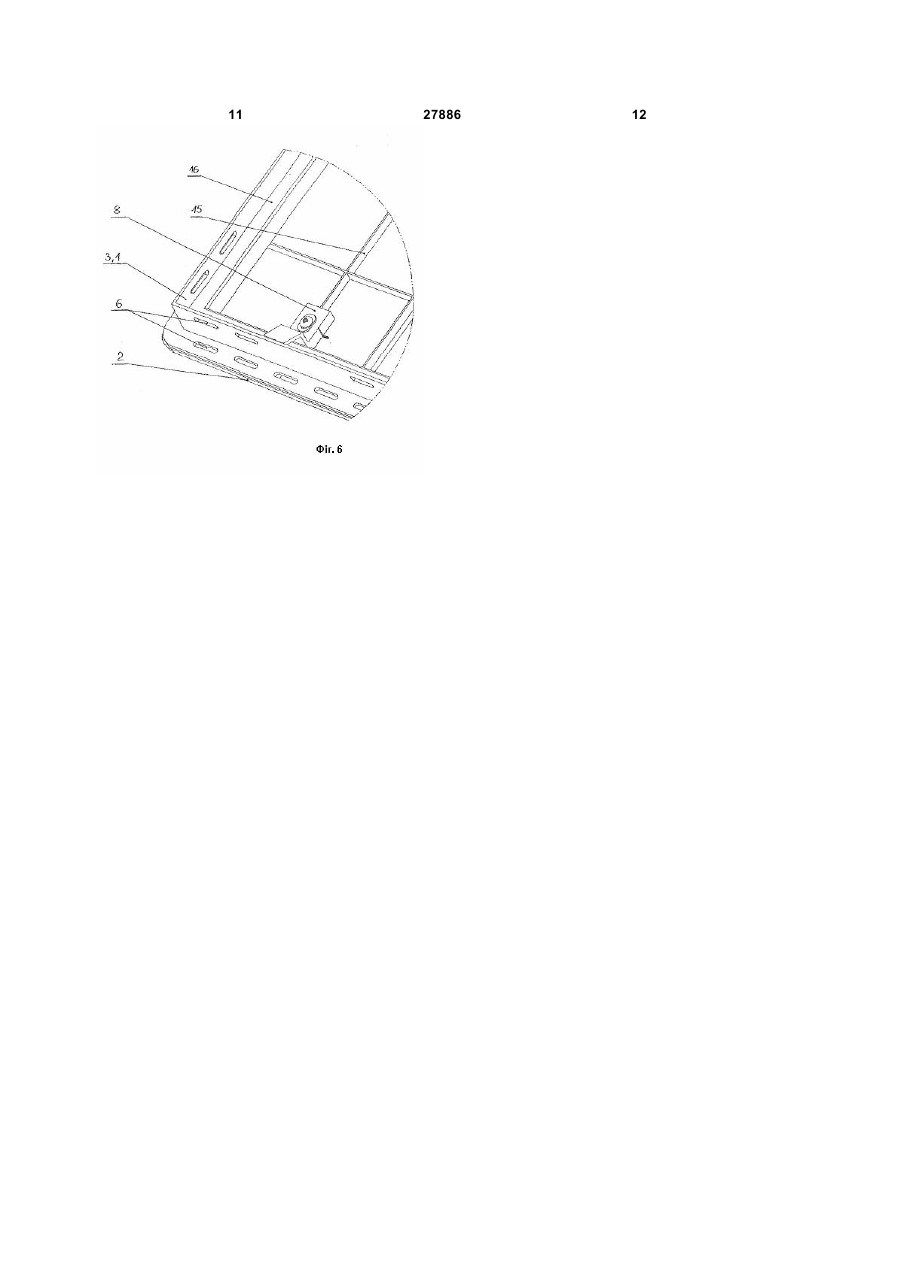

Дверцята для маскування технічної ніші у стіні або стелі будівлі

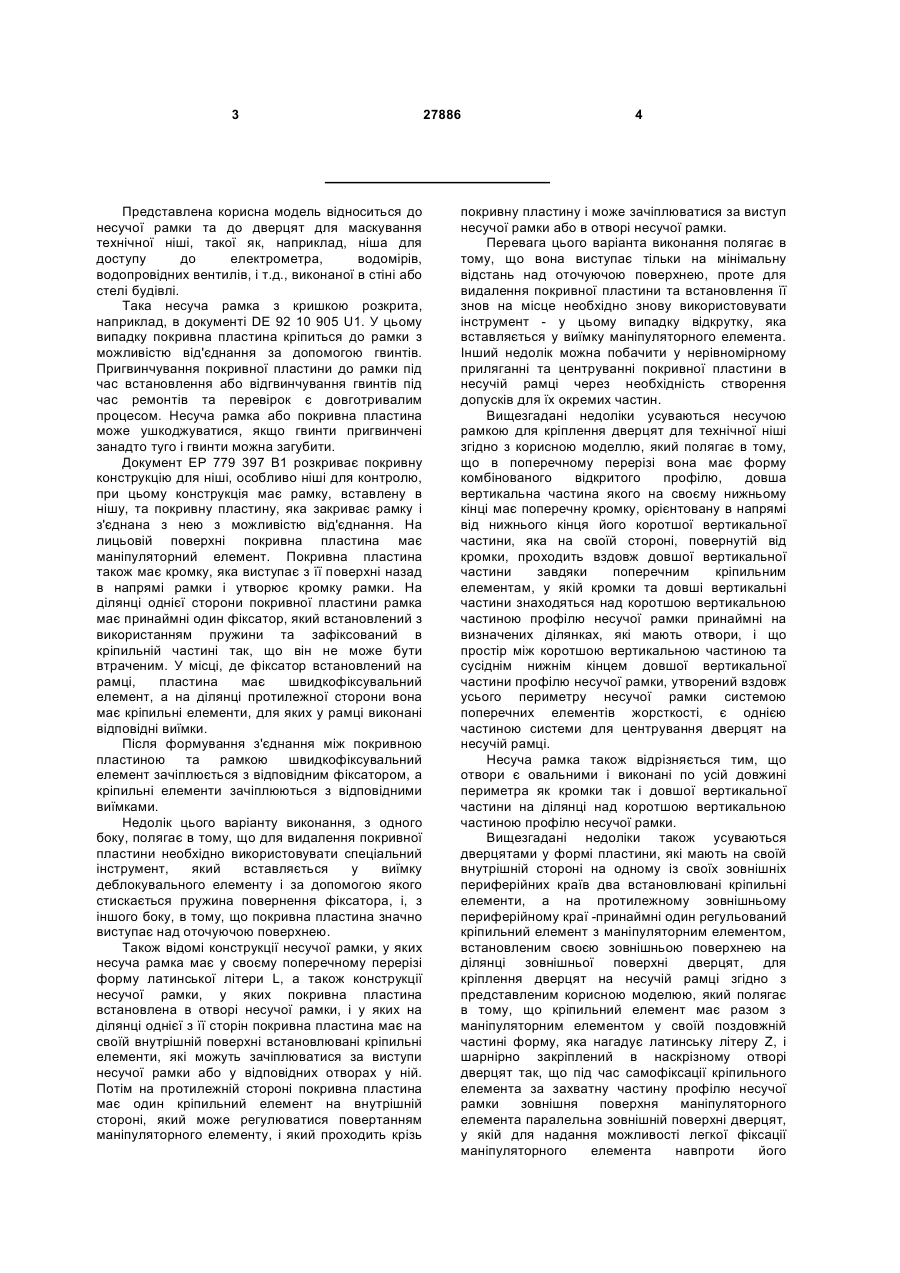

2 (19) 1 3 Представлена корисна модель відноситься до несучої рамки та до дверцят для маскування технічної ніші, такої як, наприклад, ніша для доступу до електрометра, водомірів, водопровідних вентилів, і т.д., виконаної в стіні або стелі будівлі. Така несуча рамка з кришкою розкрита, наприклад, в документі DE 92 10 905 U1. У цьому випадку покривна пластина кріпиться до рамки з можливістю від'єднання за допомогою гвинтів. Пригвинчування покривної пластини до рамки під час встановлення або відгвинчування гвинтів під час ремонтів та перевірок є довготривалим процесом. Несуча рамка або покривна пластина може ушкоджуватися, якщо гвинти пригвинчені занадто туго і гвинти можна загубити. Документ ЕР 779 397 В1 розкриває покривну конструкцію для ніші, особливо ніші для контролю, при цьому конструкція має рамку, вставлену в нішу, та покривну пластину, яка закриває рамку і з'єднана з нею з можливістю від'єднання. На лицьовій поверхні покривна пластина має маніпуляторний елемент. Покривна пластина також має кромку, яка виступає з її поверхні назад в напрямі рамки і утворює кромку рамки. На ділянці однієї сторони покривної пластини рамка має принаймні один фіксатор, який встановлений з використанням пружини та зафіксований в кріпильній частині так, що він не може бути втраченим. У місці, де фіксатор встановлений на рамці, пластина має швидкофіксувальний елемент, а на ділянці протилежної сторони вона має кріпильні елементи, для яких у рамці виконані відповідні виїмки. Після формування з'єднання між покривною пластиною та рамкою швидкофіксувальний елемент зачіплюється з відповідним фіксатором, а кріпильні елементи зачіплюються з відповідними виїмками. Недолік цього варіанту виконання, з одного боку, полягає в тому, що для видалення покривної пластини необхідно використовувати спеціальний інструмент, який вставляється у виїмку деблокувального елементу і за допомогою якого стискається пружина повернення фіксатора, і, з іншого боку, в тому, що покривна пластина значно виступає над оточуючою поверхнею. Також відомі конструкції несучої рамки, у яких несуча рамка має у своєму поперечному перерізі форму латинської літери L, а також конструкції несучої рамки, у яких покривна пластина встановлена в отворі несучої рамки, і у яких на ділянці однієї з її сторін покривна пластина має на своїй внутрішній поверхні встановлювані кріпильні елементи, які можуть зачіплюватися за виступи несучої рамки або у відповідних отворах у ній. Потім на протилежній стороні покривна пластина має один кріпильний елемент на внутрішній стороні, який може регулюватися повертанням маніпуляторного елементу, і який проходить крізь 27886 4 покривну пластину і може зачіплюватися за виступ несучої рамки або в отворі несучої рамки. Перевага цього варіанта виконання полягає в тому, що вона виступає тільки на мінімальну відстань над оточуючою поверхнею, проте для видалення покривної пластини та встановлення її знов на місце необхідно знову використовувати інструмент - у цьому випадку відкрутку, яка вставляється у виїмку маніпуляторного елемента. Інший недолік можна побачити у нерівномірному приляганні та центруванні покривної пластини в несучій рамці через необхідність створення допусків для їх окремих частин. Вищезгадані недоліки усуваються несучою рамкою для кріплення дверцят для технічної ніші згідно з корисною моделлю, який полягає в тому, що в поперечному перерізі вона має форму комбінованого відкритого профілю, довша вертикальна частина якого на своєму нижньому кінці має поперечну кромку, орієнтовану в напрямі від нижнього кінця його коротшої вертикальної частини, яка на своїй стороні, повернутій від кромки, проходить вздовж довшої вертикальної частини завдяки поперечним кріпильним елементам, у якій кромки та довші вертикальні частини знаходяться над коротшою вертикальною частиною профілю несучої рамки принаймні на визначених ділянках, які мають отвори, і що простір між коротшою вертикальною частиною та сусіднім нижнім кінцем довшої вертикальної частини профілю несучої рамки, утворений вздовж усього периметру несучої рамки системою поперечних елементів жорсткості, є однією частиною системи для центрування дверцят на несучій рамці. Несуча рамка також відрізняється тим, що отвори є овальними і виконані по усій довжині периметра як кромки так і довшої вертикальної частини на ділянці над коротшою вертикальною частиною профілю несучої рамки. Вищезгадані недоліки також усуваються дверцятами у формі пластини, які мають на своїй внутрішній стороні на одному із своїх зовнішніх периферійних країв два встановлювані кріпильні елементи, а на протилежному зовнішньому периферійному краї -принаймні один регульований кріпильний елемент з маніпуляторним елементом, встановленим своєю зовнішньою поверхнею на ділянці зовнішньої поверхні дверцят, для кріплення дверцят на несучій рамці згідно з представленим корисною моделюю, який полягає в тому, що кріпильний елемент має разом з маніпуляторним елементом у своїй поздовжній частині форму, яка нагадує латинську літеру Z, і шарнірно закріплений в наскрізному отворі дверцят так, що під час самофіксації кріпильного елемента за захватну частину профілю несучої рамки зовнішня поверхня маніпуляторного елемента паралельна зовнішній поверхні дверцят, у якій для надання можливості легкої фіксації маніпуляторного елемента навпроти його 5 27886 6 шарнірного кріплення з кріпильним елементом, в Приклад одного можливого варіанта наскрізному отворі дверцят встановлений з виконання несучої рамки та дверцят згідно з можливістю пружного повороту деблокувальний представленим корисною моделю буде елемент так, що його зовнішня поверхня описуватися в наступному розділі з посиланням на паралельна зовнішній поверхні дверцят у його додані фігури, на яких: стані спокою, у якому на внутрішній стороні Фігура 1 показує аксонометричний вид несучої дверцят як друга частина системи для рамки; центрування дверцят на несучій рамці Фігура 2 показує аксонометричний вид, як його розташовані принаймні два взаємно видно із зовнішньої сторони дверцят після перпендикулярні клиноподібні виступи, які входять зачеплення їх встановлюваних кріпильних в простір між коротшою вертикальною частиною та елементів за захватну частину несучої рамки та нижнім кінцем довшої вертикальної частини перед їх остаточним кріпленням до несучої рамки; профілю несучої рамки. Фігура 3 показує аксонометричний вид, як це Потім у переважному варіанті виконання видно з внутрішньої сторони на дверцятах після зовнішня поверхня маніпуляторного елемента та зачеплення їх встановлюваних кріпильних зовнішня поверхня деблокувального елемента елементів за захватну частину несучої рамки і відповідають зовнішній поверхні дверцят, а перед їх остаточним кріпленням до несучої рамки; наскрізний отвір в дверцятах має форму Фігура 4 показує аксонометричний вид, як це видовженого прямокутника. видно із зовнішньої сторони на дверцятах, Окрім того, для дверцят згідно з встановлених на несучій рамці; представленим корисною моделюю має велике Фігура 5 показує аксонометричний вид, як це значення, що вона має два кріпильні елементи з видно з внутрішньої сторони на дверцятах, маніпуляторними елементами, розташованими у встановлених на несучій рамці, і двох наскрізних отворів, кожен з яких знаходиться Фігура 6 показує детальний аксонометричний поблизу одного з двох сусідніх кутів дверцят, у вид одного встановлюваного кріпильного яких наскрізні отвори розташовані або один за елемента дверцят, зачепленого за захватну іншим та паралельно осі, яка проходить крізь частину несучої рамки. встановлювані кріпильні елементи, або вони Як це видно з Фіг.1, несуча рамка 1 для розташовані один біля одного і перпендикулярно кріплення дверцят 2 технічної ніші, такої як вісі, яка проходить крізь встановлювані кріпильні наприклад ніші для доступу до електрометру, елементи. водомірів, трубопровідних вентилів, і т.д., Потім, як суть дверцят, необхідно розглянути виконаної в стіні або стелі будівлі, згідно з також те, що на її зовнішній поверхні представленим корисною моделю має у своєму деблокувальний елемент має шорстку поверхню, поперечному перерізу форму комбінованого яка утворює виступи або виїмки, і що кріпильні відкритого профілю, довша вертикальна частина 3 елементи мають регульовану кріпильну поверхню якого має на своєму нижньому кінці бічну кромку 5, на стороні, передбаченій для фіксації за захватну орієнтовану в напрямі від нижнього кінця його частину профілю несучої рамки, і що коротшої вертикальної частини 4, яка на своїй встановлювані кріпильні елементи розташовані з стороні, повернута в напрямі від кромки 5, можливістю регулювання в напрямі, проходить вздовж довшої вертикальної частини 3 перпендикулярному до сусіднього зовнішнього завдяки захватній частині 16. Як кромка 5 так і краю дверцят. довша вертикальна частина 3 знаходяться вище Останнє, але не менш важливе те, що коротшої вертикальної частини 4 профілю несучої необхідно розглядати як суттєве для дверцят рамки 1, яка має отвори 6-у цьому випадку згідно з представленим корисною моделлю також овальні. Простір між коротшою вертикальною те, що в їх центральній частині між наскрізними частиною 4 та сусіднім нижнім кінцем довшої отворами встановлено плоский замок і що форма вертикальної частини 3 профілю несучої рамки 1, та розмір їх зовнішніх країв відповідає формі та утворений по усьому периметру несучої рамки 1 розміру зовнішніх країв кромки профілю несучої системою бічних елементів жорсткості 7 (дивіться рамки. Фіг.2) - у цьому випадку утворений на несучій Потім, як суть дверцят, необхідно розглядати рамці 1 однією частиною системи для центрування також те, що клиноподібні виступи формуються на дверцят 2. внутрішніх ребрах жорсткості дверцят, і що існує Як це видно з фіг.2 та фіг.3, дверцята 2 мають шість клиноподібних виступів, і що вони форму пластини і на їх внутрішній стороні на розташовані попарно один біля іншого на трьох одному з її зовнішніх периферійних країв сторонах дверцят. встановлено два встановлювані кріпильні Користь несучої рамки та дверцят згідно з елементи 8 (дивіться фіг.3 та фіг.6), а на представленим корисною моделлю особливо протилежному зовнішньому периферійному краї полягає в тому, що не має потреби встановлено два регульовані зачіпні елементи 9, використовувати жодного інструмента під час кожен з яких має маніпуляторний елемент 10 для вставляння дверцят на несучу рамку та вийманні кріплення дверцят 2 на несучій рамці 1. дверцят з неї, в рівномірному приляганні та Кожен зачіпний елемент 9 має разом з досконалому центруванні дверцят в несучій рамці, маніпуляторним елементом 10 на своїй в цілісності зовнішньої поверхні дверцят та у поздовжній частині форму, яка нагадує латинську злитті поверхні дверцят з поверхнею, яка оточує літеру Z (дивіться фіг.2), і шарнірно закріплений в технічну нішу. наскрізному отворі Ц на дверцятах 2 так, що при 7 27886 8 його самофіксації за захватну частину 16 профілю Як це додатково видно з фіг.4 - фіг.6, також несучої рамки 1 (дивіться фіг.5) зовнішня поверхня бажано, щоб форма та розмір зовнішніх країв маніпуляторного елемента 10 паралельна в дверцят 2 відповідали формі та розміру зовнішніх переважному варіанті виконання зовнішній країв кромки 5 профілю несучої рамки 1. поверхні дверцят 2 (дивіться Фіг.4) так, що вона Збирання конструкції несучої рамки 1 та відповідає їй. дверцят 2 для маскування технічної ніші в стіні або Для надання можливості легкого захоплення в стелі будівлі здійснюється наступним чином: маніпуляторного елемента 10 пальцем руки в Несуча рамка 1 вставляється в технічну нішу кожному наскрізному отворі 11 дверцят 2, так, що її кромка 5 сідає своєю внутрішньою навпроти шарнірного кріплення зачіпного поверхнею, яка примикає до довшої вертикальної елемента 9 з маніпуляторним елементом 10 частини 3 профілю несучої рамки 1, на поверхню шарнірно закріплений з пружиною деблокувальний стінки або стелі. Після цього, несуча рамка 1 елемент 12. Його кріплення працює так, що в кріпиться до стінки або стелі будівлі дерев'яними переважному варіанті виконання його зовнішня гвинтами, які проходять крізь отвори 6, в частинах поверхня паралельна зовнішній поверхні дверцят 3, 5 профілю несучої рамки 1 або іншим відомим 2 у його стані спокою (дивіться фіг.4) так, що вона придатним способом. відповідає їй. Потім на дверцятах 2 разом або один за іншим На внутрішній стороні дверцят 2, як друга пальцем руки в напрямі їх внутрішньої поверхні частина системи для центрування дверцят 2 на натискаються деблокувальні елементи 12, завдяки несучій рамці 1, розташовані шість взаємно чому сила пружини, яка прикладається до кожного перпендикулярних клиноподібних виступи И деблокувального елемента 12, компенсується для (дивіться фіг.3), які входять в простір між повернення її у вихідне положення спокою. Тим же коротшою вертикальною частиною 4 та нижнім або іншим пальцем руки одночасно захоплюється кінцем довшої вертикальної частини 3 профілю кінець маніпуляторного елемента 10 і несучої рамки 1. У той же час, клиноподібні прикладаючи до нього витяжне зусилля, він виступи 14 переважно виконані на внутрішніх повертається в положення, у якому він елементах 15 жорсткості дверцят 2 і вони розташований впоперек до зовнішньої поверхні розташовані попарно один біля іншого на усіх дверцят 2. В момент, коли палець або пальці руки сторонах дверцят 2 (дивіться фіг.3) за залишають простір, утворений для виключенням сторони, на якій знаходяться деблокувального елемента 12 при оперуванні встановлювані кріпильні елементи 8. маніпуляторним елементом 10, деблокувальний Як це видно з фіг.2 та фіг.4, наскрізні отвори елемент 12 повертається у своє вихідне 11 в дверцятах 2 мають у цьому випадку форму положення спокою дією пружини. видовженого прямокутника. Однак, може також Якщо обидва маніпуляторні елементи 10 використовуватися інша придатна форма, повернуті у положення, перпендикулярне до наприклад овальна. Кожен з наскрізних отворів 11 зовнішньої поверхні дверцят 2, то можна починати знаходиться біля одного з двох сусідніх кутів встановлювати дверцят 2 в несучу рамку 1. дверцят 2. У цьому варіанті виконання наскрізні Тепер дверцята 2 розташовані спереду отвори 11 розташовані один за іншим і несучої рамки 1 у положенні, у якому площина, яка паралельно вісі, яка проходить крізь перетинає дверцята 2, утворює гострий кут з встановлювані кріпильні елементи 8. Проте вони поверхнею стінки або поверхнею стелі, і у якому також можуть розташовуватися один біля іншого кромка дверцят 2, біля якої знаходяться перпендикулярно вісі, яка проходить крізь встановлювані кріпильні елементи 8, паралельна встановлювані кріпильні елементи. одній кромці несучої рамки 1 і знаходиться Як це далі видно з фіг.2 та фіг.4, бажано, коли близько біля неї. В такій орієнтації дверцята 2 кожен деблокувальний елемент 12 має шорстку зачіплюються за допомогою встановлюваних ділянку, яка утворює виступи або виїмки на його кріпильних елементів 8 за захватну частину 16 на зовнішній поверхні. сусідній кромці несучої рамки 1. Також бажано (дивіться фіг.5) встановлювати Після цього, дверцята 2 притискають до зачіпні елементи 9 на стороні, передбаченій для несучої рамки 1, при цьому клиноподібні виступи фіксування за захватну частину 16 профілю 14, розташовані на внутрішніх елементах несучої рамки 1 з регульованою захватною жорсткості 15 дверцят 2, вставляються в простір поверхнею - у цьому особливому випадку між коротшою вертикальною частиною 4 та нижнім контрольованою гвинтом з порожнистою головкою, кінцем довшої вертикальної частини 3 профілю яка має шестикутне гніздо - та для встановлення несучої рамки 1 і дверцята 2 центрують відносно встановлюваних кріпильних елементів 8 з несучої рамки 1 так, що краї дверцят 2 можливістю регулювання в напрямі, відповідають зовнішнім краям кромки 5 несучої перпендикулярному до сусіднього зовнішнього рамки 1. Іншими словами, клиноподібні виступи 14 краю дверцят 2 (дивіться фіг.3 та фіг.6). перешкоджають будь-якому переміщенню дверцят Для перешкоджання недозволеному 2 по несучій рамці 1. оперуванню технічними засобами, встановленими Потім, тільки повернуті маніпуляторні в технічній ніші, бажано, щоб на їх центральній елементи 10 повертаються у їх вихідні положення. частині між наскрізними отворами 11 дверцята 2 Завдяки цьому їх зачіпні елементи 9 самі (дивіться фіг.5) мали плоский замок 13, защіпка зачіплюються за захватну частину 16 несучої якого блокується за захватну частину 16 профілю рамки 1. Таким чином, встановлення несучої рамки 1. завершується. 9 27886 У випадку, коли після вставляння дверцят 2 в несучу рамку 1 виявляється, що дверцята 2 не прилягають щільно до несучої рамки 1, тобто, що дверцята 2 легко переміщається в напрямі від несучої рамки 1 до встановлюваних кріпильних елементів 8 і/або зачіпних елементів 9, то вона від'єднується від несучої рамки 1 і перед її новим встановленням в несучу рамку 1 відстань від встановлюваних кріпильних елементів 8 до сусідньої кромки дверцят 2 зменшують і/або її регульовані кріпильні поверхні переміщають на більшу відстань назовні від зачіпних елементів 9. 10 11 27886 12
