Пристрій для блокування ручки віконних або дверних блоків

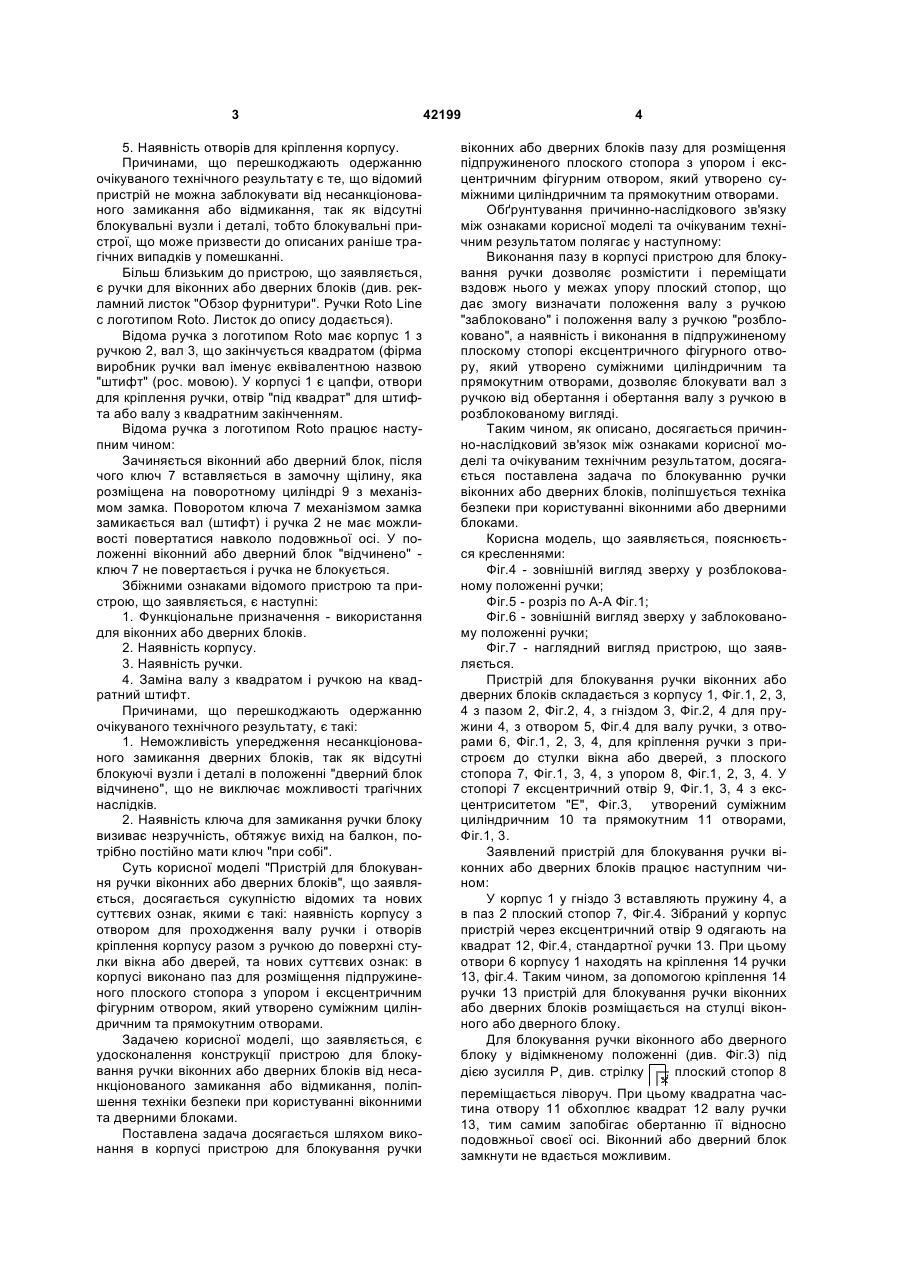

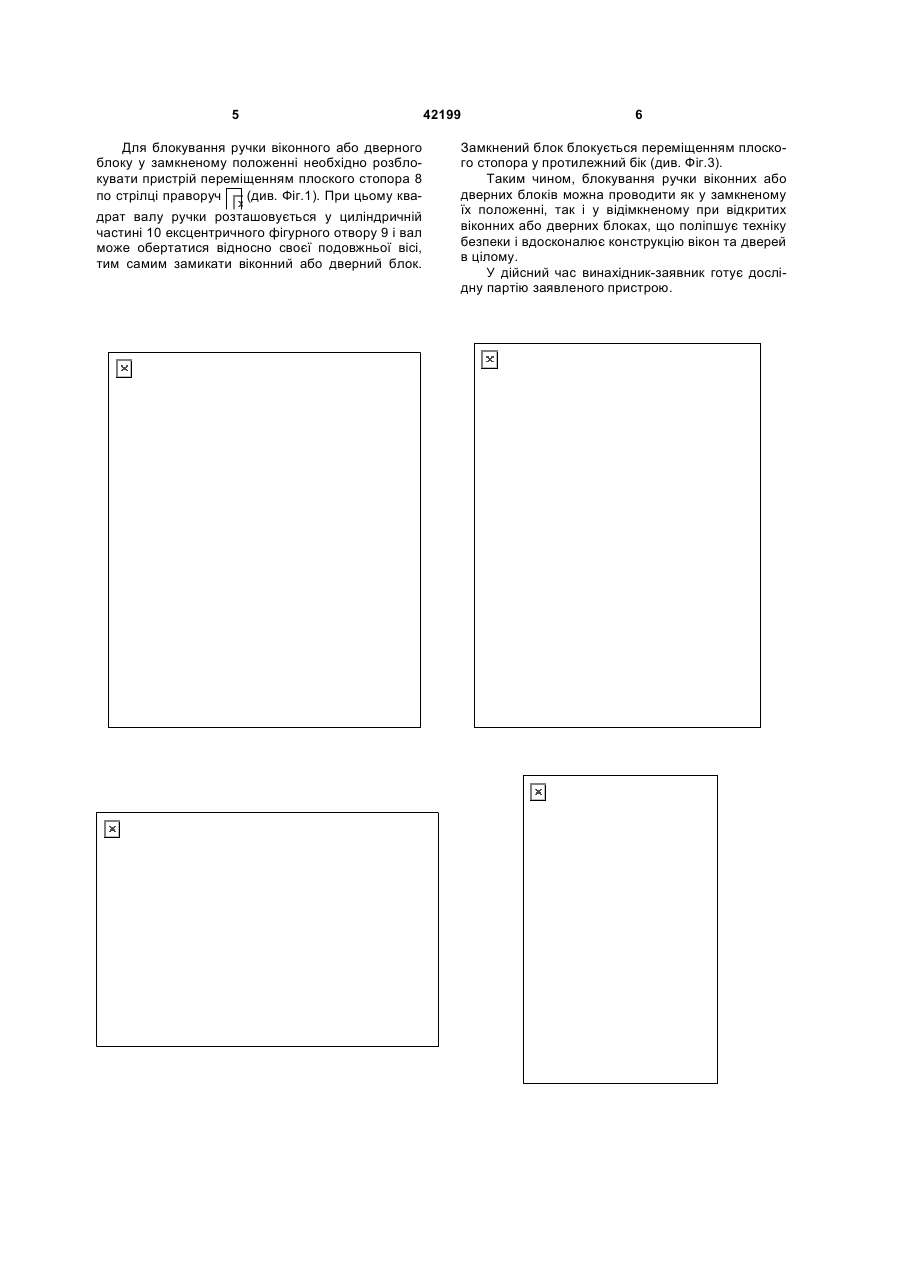

Пристрій для блокування ручки віконних або дверних блоків від несанкціонованого замикання 3 5. Наявність отворів для кріплення корпусу. Причинами, що перешкоджають одержанню очікуваного технічного результату є те, що відомий пристрій не можна заблокувати від несанкціонованого замикання або відмикання, так як відсутні блокувальні вузли і деталі, тобто блокувальні пристрої, що може призвести до описаних раніше трагічних випадків у помешканні. Більш близьким до пристрою, що заявляється, є ручки для віконних або дверних блоків (див. рекламний листок "Обзор фурнитури". Ручки Roto Line с логотипом Roto. Листок до опису додається). Відома ручка з логотипом Roto має корпус 1 з ручкою 2, вал 3, що закінчується квадратом (фірма виробник ручки вал іменує еквівалентною назвою "штифт" (рос. мовою). У корпусі 1 є цапфи, отвори для кріплення ручки, отвір "під квадрат" для штифта або валу з квадратним закінченням. Відома ручка з логотипом Roto працює наступним чином: Зачиняється віконний або дверний блок, після чого ключ 7 вставляється в замочну щілину, яка розміщена на поворотному циліндрі 9 з механізмом замка. Поворотом ключа 7 механізмом замка замикається вал (штифт) і ручка 2 не має можливості повертатися навколо подовжньої осі. У положенні віконний або дверний блок "відчинено" ключ 7 не повертається і ручка не блокується. Збіжними ознаками відомого пристрою та пристрою, що заявляється, є наступні: 1. Функціональне призначення - використання для віконних або дверних блоків. 2. Наявність корпусу. 3. Наявність ручки. 4. Заміна валу з квадратом і ручкою на квадратний штифт. Причинами, що перешкоджають одержанню очікуваного технічного результату, є такі: 1. Неможливість упередження несанкціонованого замикання дверних блоків, так як відсутні блокуючі вузли і деталі в положенні "дверний блок відчинено", що не виключає можливості трагічних наслідків. 2. Наявність ключа для замикання ручки блоку визиває незручність, обтяжує вихід на балкон, потрібно постійно мати ключ "при собі". Суть корисної моделі "Пристрій для блокування ручки віконних або дверних блоків", що заявляється, досягається сукупністю відомих та нових суттєвих ознак, якими є такі: наявність корпусу з отвором для проходження валу ручки і отворів кріплення корпусу разом з ручкою до поверхні стулки вікна або дверей, та нових суттєвих ознак: в корпусі виконано паз для розміщення підпружиненого плоского стопора з упором і ексцентричним фігурним отвором, який утворено суміжним циліндричним та прямокутним отворами. Задачею корисної моделі, що заявляється, є удосконалення конструкції пристрою для блокування ручки віконних або дверних блоків від несанкціонованого замикання або відмикання, поліпшення техніки безпеки при користуванні віконними та дверними блоками. Поставлена задача досягається шляхом виконання в корпусі пристрою для блокування ручки 42199 4 віконних або дверних блоків пазу для розміщення підпружиненого плоского стопора з упором і ексцентричним фігурним отвором, який утворено суміжними циліндричним та прямокутним отворами. Обґрунтування причинно-наслідкового зв'язку між ознаками корисної моделі та очікуваним технічним результатом полягає у наступному: Виконання пазу в корпусі пристрою для блокування ручки дозволяє розмістити і переміщати вздовж нього у межах упору плоский стопор, що дає змогу визначати положення валу з ручкою "заблоковано" і положення валу з ручкою "розблоковано", а наявність і виконання в підпружиненому плоскому стопорі ексцентричного фігурного отвору, який утворено суміжними циліндричним та прямокутним отворами, дозволяє блокувати вал з ручкою від обертання і обертання валу з ручкою в розблокованому вигляді. Таким чином, як описано, досягається причинно-наслідковий зв'язок між ознаками корисної моделі та очікуваним технічним результатом, досягається поставлена задача по блокуванню ручки віконних або дверних блоків, поліпшується техніка безпеки при користуванні віконними або дверними блоками. Корисна модель, що заявляється, пояснюється кресленнями: Фіг.4 - зовнішній вигляд зверху у розблокованому положенні ручки; Фіг.5 - розріз по А-А Фіг.1; Фіг.6 - зовнішній вигляд зверху у заблокованому положенні ручки; Фіг.7 - наглядний вигляд пристрою, що заявляється. Пристрій для блокування ручки віконних або дверних блоків складається з корпусу 1, Фіг.1, 2, 3, 4 з пазом 2, Фіг.2, 4, з гніздом 3, Фіг.2, 4 для пружини 4, з отвором 5, Фіг.4 для валу ручки, з отворами 6, Фіг.1, 2, 3, 4, для кріплення ручки з пристроєм до стулки вікна або дверей, з плоского стопора 7, Фіг.1, 3, 4, з упором 8, Фіг.1, 2, 3, 4. У стопорі 7 ексцентричний отвір 9, Фіг.1, 3, 4 з ексцентриситетом "Е", Фіг.3, утворений суміжним циліндричним 10 та прямокутним 11 отворами, Фіг.1, 3. Заявлений пристрій для блокування ручки віконних або дверних блоків працює наступним чином: У корпус 1 у гніздо 3 вставляють пружину 4, а в паз 2 плоский стопор 7, Фіг.4. Зібраний у корпус пристрій через ексцентричний отвір 9 одягають на квадрат 12, Фіг.4, стандартної ручки 13. При цьому отвори 6 корпусу 1 находять на кріплення 14 ручки 13, фіг.4. Таким чином, за допомогою кріплення 14 ручки 13 пристрій для блокування ручки віконних або дверних блоків розміщається на стулці віконного або дверного блоку. Для блокування ручки віконного або дверного блоку у відімкненому положенні (див. Фіг.3) під дією зусилля Р, див. стрілку , плоский стопор 8 переміщається ліворуч. При цьому квадратна частина отвору 11 обхоплює квадрат 12 валу ручки 13, тим самим запобігає обертанню її відносно подовжньої своєї осі. Віконний або дверний блок замкнути не вдається можливим. 5 Для блокування ручки віконного або дверного блоку у замкненому положенні необхідно розблокувати пристрій переміщенням плоского стопора 8 по стрілці праворуч (див. Фіг.1). При цьому квадрат валу ручки розташовується у циліндричній частині 10 ексцентричного фігурного отвору 9 і вал може обертатися відносно своєї подовжньої вісі, тим самим замикати віконний або дверний блок. 42199 6 Замкнений блок блокується переміщенням плоского стопора у протилежний бік (див. Фіг.3). Таким чином, блокування ручки віконних або дверних блоків можна проводити як у замкненому їх положенні, так і у відімкненому при відкритих віконних або дверних блоках, що поліпшує техніку безпеки і вдосконалює конструкцію вікон та дверей в цілому. У дійсний час винахідник-заявник готує дослідну партію заявленого пристрою. 7 Комп’ютерна верстка Н. Лиcенко 42199 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
