Спосіб і пристрій централізованого контролю стану об`єкта

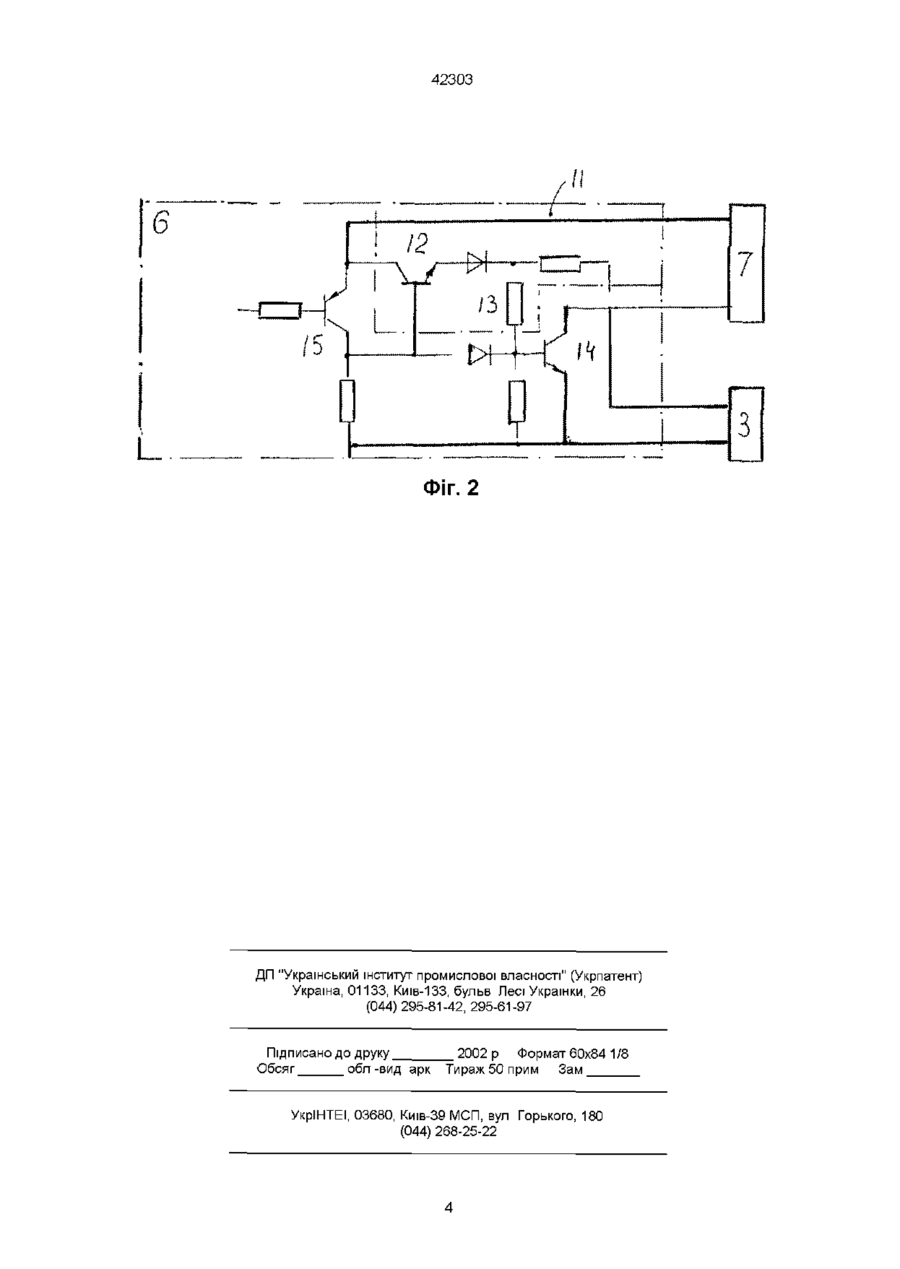

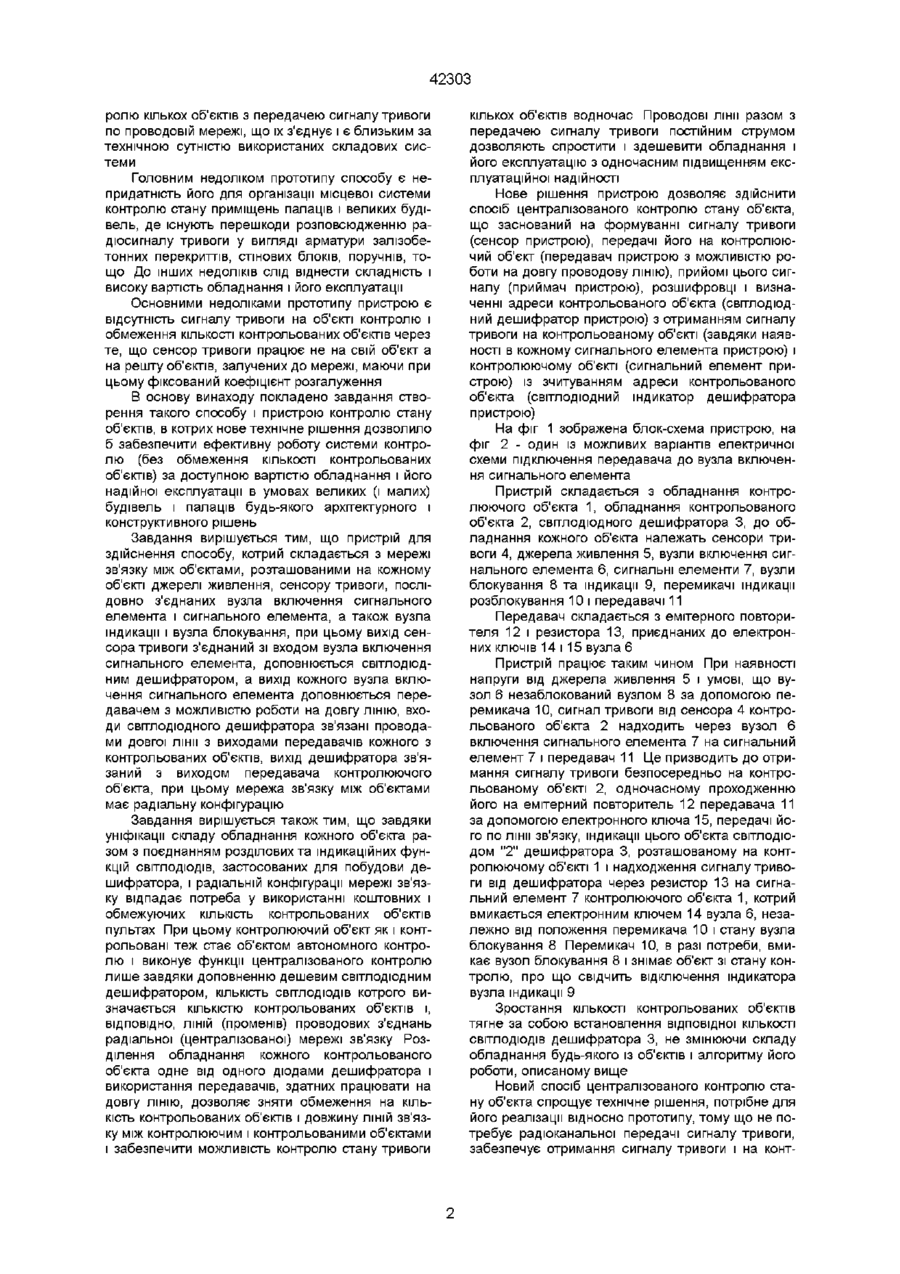

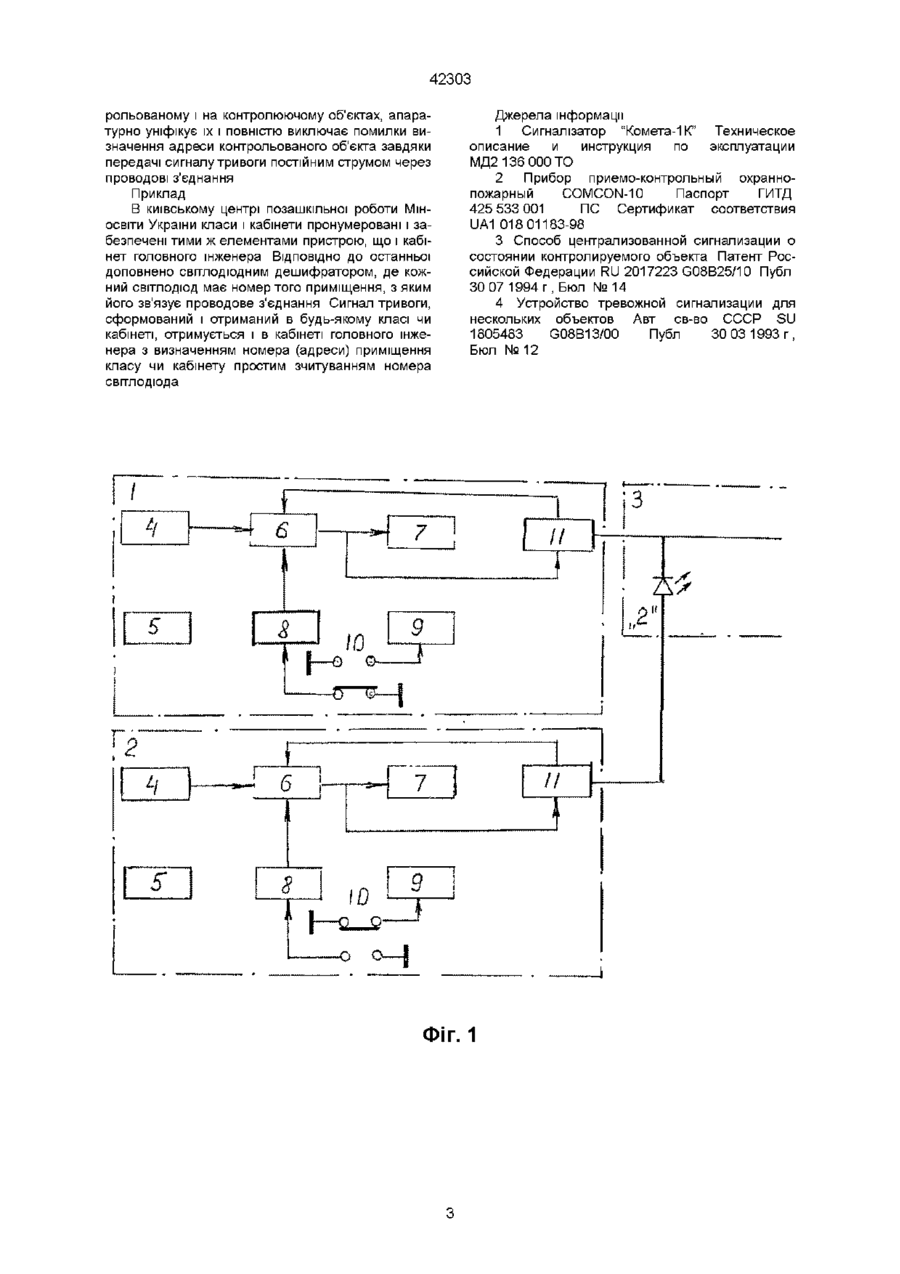

1 Спосіб централізованого контролю стану об'єкта, заснований на формуванні сигналу тривоги, передачі його на контролюючий об'єкт, прийомі цього сигналу, розшифровці і визначенні адреси контрольованого об'єкта, який відрізняється тим, що сигнал тривоги отримують і на контрольованому об'єкті і передають по проводовій лінії на контролюючий об'єкт, а адресу контрольованого об'єкта зчитують зі світлового індикатора дешифратора контролюючого об'єкта 2 Пристрій централізованого контролю стану об'єкта, до складу якого входять мережа зв'язку між об'єктами і розташовані на кожному об'єкті джерело живлення, сенсор тривоги, послідовно з'єднані вузол включення сигнального елемента і сигнальний елемент, а також вузол індикації і вузол блокування, при цьому вихід сенсора тривоги з'єднаний зі входом вузла включення сигнального елемента, який відрізняється тим, що має світлодюдний дешифратор, до кожного вузла включення сигнального елемента додається передавач Винахід належить до систем контролю стану об'єкта (житлового чи службового приміщення) на випадок пожежі або несанкціонованого доступу, тобто до систем централізованої тривожної сигналізації Винахід може бути використаний і для контролю стану рівня освітлення, рівня загазованості, рівня шуму в приміщеннях, тощо, за умов викорис гою постійного розширення мережі без зміни технічного рішення системи Найбільш близькими до запропонованого є технічне рішення способу централізованої сигналізації про стан контрольованого об'єкту [3] і пристрою тривожної сигналізації для кількох об'єктів [4] Спосіб засновано на формуванні сигналу тривоги, передачі його на ретранслятор, прийомі його і передачі кодованого сигналу з ретранслятора на центральну станцію (контролюючий об'єкт), прийомі цього сигналу, декодуванні (дешифрації) і визначенні адреси ВІДПОВІДНОГО контрольованого об'єкта Спосіб дозволяє контролювати стан змінної КІЛЬКОСТІ об'єктів на значній відстані, не залежить від справності телефонної мережі за рахунок використання радіопередавачів на кожному об'єкті з кодуванням його адреси за допомогою складного радіосигналу Пристрій тривожної сигналізації кількох об'єктів складається з розташованих на кожному об'єкті джерела живлення, сенсора тривоги, послідовно з'єднаних вузла включення сигнального елемента і сигнальний елемент, а також блок (вузол) індикації і вузол блокування, при цьому вихід сенсора тривоги з'єднаний зі входом вузла включення сигнального елемента, що об'єднуються в мережу проводовими з'єднаннями Кожен об'єкт є контрольованим і контролюючим водночас Пристрій дає змогу організації системи конт тання ВІДПОВІДНИХ сенсорів Існують системи централізованої сигналізації про стан багатьох господарських об'єктів з передачею сигналів тривоги на контролюючий об'єкт (пульт охоронної чи пожежної сигналізації), розташований на території району чи міста з використанням телефонної мережі для передачі сигналу змінного струму [1 ] Недоліками цих систем є складність і залежність від справності телефонної мережі, а також непридатність для використання на окремому господарському об'єкті для місцевого централізованого контролю ВІДОМІ системи контролю стану кількох приміщень з власною проводовою мережею і передачею сигналу на пульт, розташований на господарському об'єкті [2] До недоліків слід віднести відсутність сигналу тривоги на об'єкті контролю, обмеженість довжини і КІЛЬКОСТІ ЛІНІЙ зв'язку з контро льованими приміщеними (не більше десяти), що не дозволяє організувати мережу централізованого контролю в великих будівлях і палацах зі змо 3 можливістю роботи на довгу ЛІНІЮ, ВХОДИ СВІТЛО ДІОДНОГО дешифратора зв'язані проводами довгої лінії з виходами передавачів кожного з контрольованих об'єктів, а вихід дешифратора зв'язаний з виходом передавача контролюючого об'єкта, при цьому мережа зв'язку між контролюючим і контрольованими об'єктами має радіальну конфігурацію CO о со 42303 ролю кількох об'єктів з передачею сигналу тривоги по проводовій мережі, що їх з'єднує і є близьким за технічною сутністю використаних складових системи Головним недоліком прототипу способу є непридатність його для організації місцевої системи контролю стану приміщень палаців і великих будівель, де існують перешкоди розповсюдженню радіосигналу тривоги у вигляді арматури залізобетонних перекриттів, стінових блоків, поручнів, тощо До інших недоліків слід віднести складність і високу вартість обладнання і його експлуатації Основними недолікамипрототипу пристрою є відсутність сигналу тривоги на об'єкті контролю і обмеження КІЛЬКОСТІ контрольованих об'єктів через те, що сенсор тривоги працює не на свій об'єкт а на решту об'єктів, залучених до мережі, маючи при цьому фіксований коефіцієнт розгалуження В основу винаходу покладено завдання створення такого способу і пристрою контролю стану об'єктів, в котрих нове технічне рішення дозволило б забезпечити ефективну роботу системи контролю (без обмеження КІЛЬКОСТІ контрольованих об'єктів) за доступною вартістю обладнання і його надійної експлуатації в умовах великих (і малих) будівель і палаців будь-якого архітектурного і конструктивного рішень Завдання вирішується тим, що пристрій для здійснення способу, котрий складається з мережі зв'язку між об'єктами, розташованими на кожному об'єкті джерелі живлення, сенсору тривоги, послідовно з'єднаних вузла включення сигнального елемента і сигнального елемента, а також вузла індикації і вузла блокування, при цьому вихід сенсора тривоги з'єднаний зі входом вузла включення сигнального елемента, доповнюється СВІТЛОДІОДНИМ дешифратором, а вихід кожного вузла включення сигнального елемента доповнюється передавачем з можливістю роботи на довгу ЛІНІЮ, ВХОДИ СВІТЛОДІОДНОГО дешифратора зв'язані проводами довгої лінії з виходами передавачів кожного з контрольованих об'єктів, вихід дешифратора зв'язаний з виходом передавача контролюючого об'єкта, при цьому мережа зв'язку між об'єктами має радіальну конфігурацію Завдання вирішується також тим, що завдяки уніфікації складу обладнання кожного об'єкта разом з поєднанням розділових та індикаційних функцій СВІТЛОДІОДІВ, застосованих для побудови дешифратора, і радіальній конфігурації мережі зв'язку відпадає потреба у використанні коштовних і обмежуючих КІЛЬКІСТЬ контрольованих об'єктів пультах При цьому контролюючий об'єкт як і контрольовані теж стає об'єктом автономного контролю і виконує функції централізованого контролю лише завдяки доповненню дешевим СВІТЛОДІОДНИМ дешифратором, КІЛЬКІСТЬ СВІТЛОДІОДІВ котрого ви значається КІЛЬКІСТЮ контрольованих об'єктів і, ВІДПОВІДНО, ЛІНІЙ (променів) проводових з'єднань радіальної (централізованої) мережі зв'язку Розділення обладнання кожного контрольованого об'єкта одне від одного діодами дешифратора і використання передавачів, здатних працювати на довгу ЛІНІЮ, дозволяє зняти обмеження на КІЛЬКІСТЬ контрольованих об'єктів і довжину ЛІНІЙ зв'язку між контролюючим і контрольованими об'єктами і забезпечити можливість контролю стану тривоги кількох об'єктів водночас Проводові лінії разом з передачею сигналу тривоги постійним струмом дозволяють спростити і здешевити обладнання і його експлуатацію з одночасним підвищенням експлуатаційної надійності Нове рішення пристрою дозволяє здійснити спосіб централізованого контролю стану об'єкта, що заснований на формуванні сигналу тривоги (сенсор пристрою), передачі його на контролюючий об'єкт (передавач пристрою з можливістю роботи на довгу проводову ЛІНІЮ), прийомі цього сигналу (приймач пристрою), розшифровці і визначенні адреси контрольованого об'єкта (світлодюдний дешифратор пристрою) з отриманням сигналу тривоги на контрольованому об'єкті (завдяки наявності в кожному сигнального елемента пристрою) і контролюючому об'єкті (сигнальний елемент пристрою) із зчитуванням адреси контрольованого об'єкта (світлодюдний індикатор дешифратора пристрою) На фіг 1 зображена блок-схема пристрою, на фіг 2 - один із можливих варіантів електричної схеми підключення передавача до вузла включення сигнального елемента Пристрій складається з обладнання контролюючого об'єкта 1, обладнання контрольованого об'єкта 2, СВІТЛОДІОДНОГО дешифратора 3, до обладнання кожного об'єкта належать сенсори тривоги 4, джерела живлення 5, вузли включення сигнального елемента 6, сигнальні елементи 7, вузли блокування 8 та індикації 9, перемикачі індикації розблокування 10 і передавачі 11 Передавач складається з емітерного повторителя 12 і резистора 13, приєднаних до електронних ключів 14 і 15 вузла 6 Пристрій працює таким чином При наявності напруги від джерела живлення 5 і умові, що вузол 6 незаблокований вузлом 8 за допомогою перемикача 10, сигнал тривоги від сенсора 4 контрольованого об'єкта 2 надходить через вузол 6 включення сигнального елемента 7 на сигнальний елемент 7 і передавач 11 Це призводить до отримання сигналу тривоги безпосередньо на контрольованому об'єкті 2, одночасному проходженню його на емітерний повторитель 12 передавача 11 за допомогою електронного ключа 15, передачі його по лінії зв'язку, індикації цього об'єкта світлодюдом "2" дешифратора 3, розташованому на контролюючому об'єкті 1 і надходження сигналу тривоги від дешифратора через резистор 13 на сигнальний елемент 7 контролюючого об'єкта 1, котрий вмикається електронним ключем 14 вузла 6, незалежно від положення перемикача 10 і стану вузла блокування 8 Перемикач 10, в разі потреби, вмикає вузол блокування 8 і знімає об'єкт зі стану контролю, про що свідчить відключення індикатора вузла індикації 9 Зростання КІЛЬКОСТІ контрольованих об'єктів тягне за собою встановлення відповідної КІЛЬКОСТІ СВІТЛОДІОДІВ дешифратора 3, не змінюючи складу обладнання будь-якого із об'єктів і алгоритму його роботи, описаному вище Новий спосіб централізованого контролю стану об'єкта спрощує технічне рішення, потрібне для його реалізації відносно прототипу, тому що не потребує радюканальної передачі сигналу тривоги, забезпечує отримання сигналу тривоги і на конт 42303 рольованому і на контролюючому об'єктах, апаратурно уніфікує їх і повністю виключає помилки визначення адреси контрольованого об'єкта завдяки передачі сигналу тривоги постійним струмом через проводові з'єднання Приклад В київському центрі позашкільної роботи МІНОСВІТИ України класи і кабінети пронумеровані і забезпечені тими ж елементами пристрою, що і кабінет головного інженера ВІДПОВІДНО ДО останньої доповнено СВІТЛОДІОДНИМ дешифратором, де кожний світлодюд має номер того приміщення, з яким його зв'язує проводове з'єднання Сигнал тривоги, сформований і отриманий в будь-якому класі чи кабінеті, отримується і в кабінеті головного інженера з визначенням номера (адреси) приміщення класу чи кабінету простим зчитуванням номера світлодюда Джерела інформації 1 Сигналізатор "Комета-ІК" Техническое описание и инструкция по эксплуатации МД2 136 000ТО 2 Прибор приемо-контрольный охраннопожарный COMCON-10 Паспорт ГИТД 425 533 001 ПС Сертификат соответствия UA1 018 01183-98 3 Способ централизованной сигнализации о состоянии контролируемого объекта Патент Российской Федерации RU 2017223 G08B25/10 Публ 30 07 1994 г, Бюл №14 4 Устройство тревожной сигнализации для нескольких объектов Авт св-во СССР SU 1805483 G08B13/00 Публ 30 03 1993 г, Бюл № 12 ФІГ. 1 42303 Фіг. 2 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
