Світлодіодний індикатор

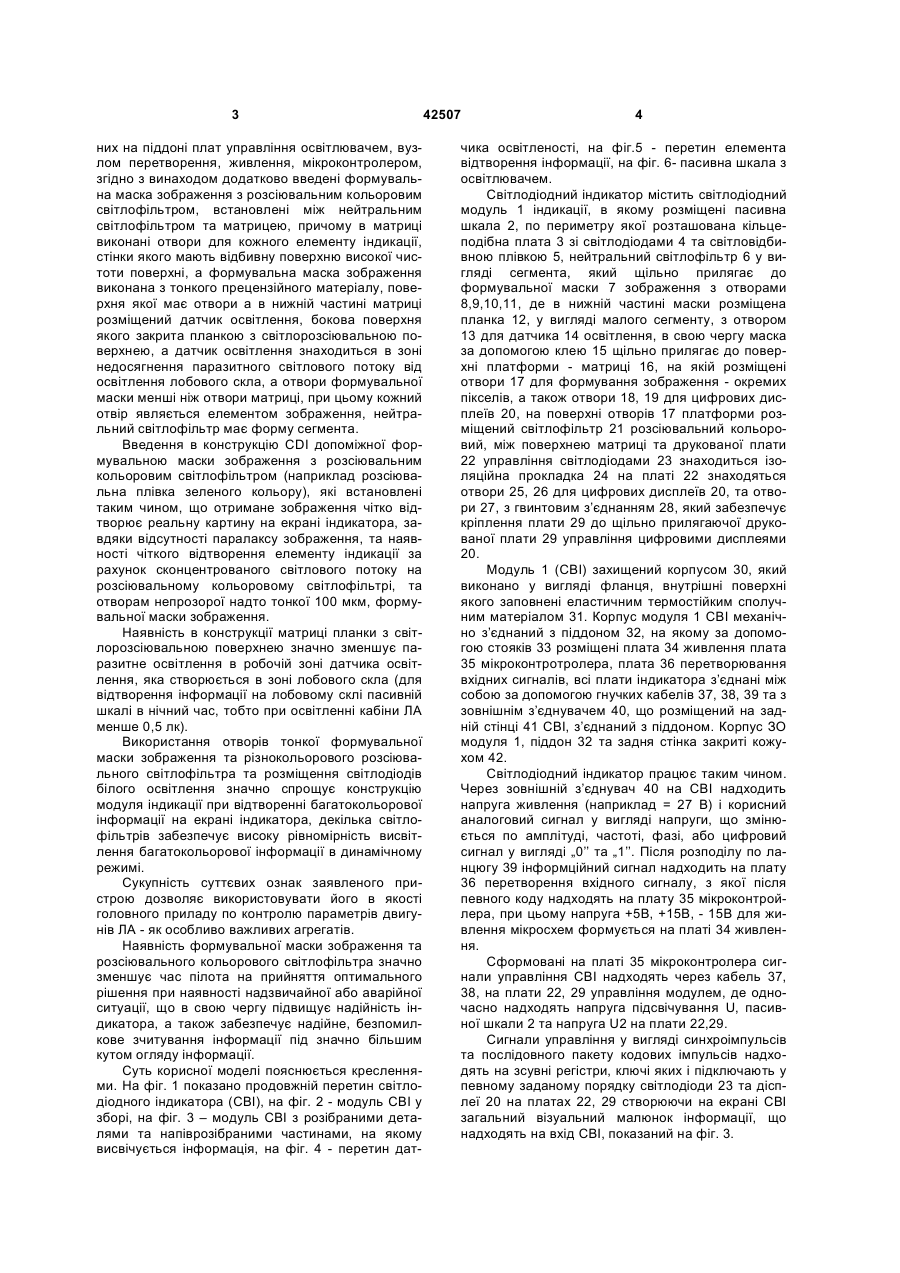

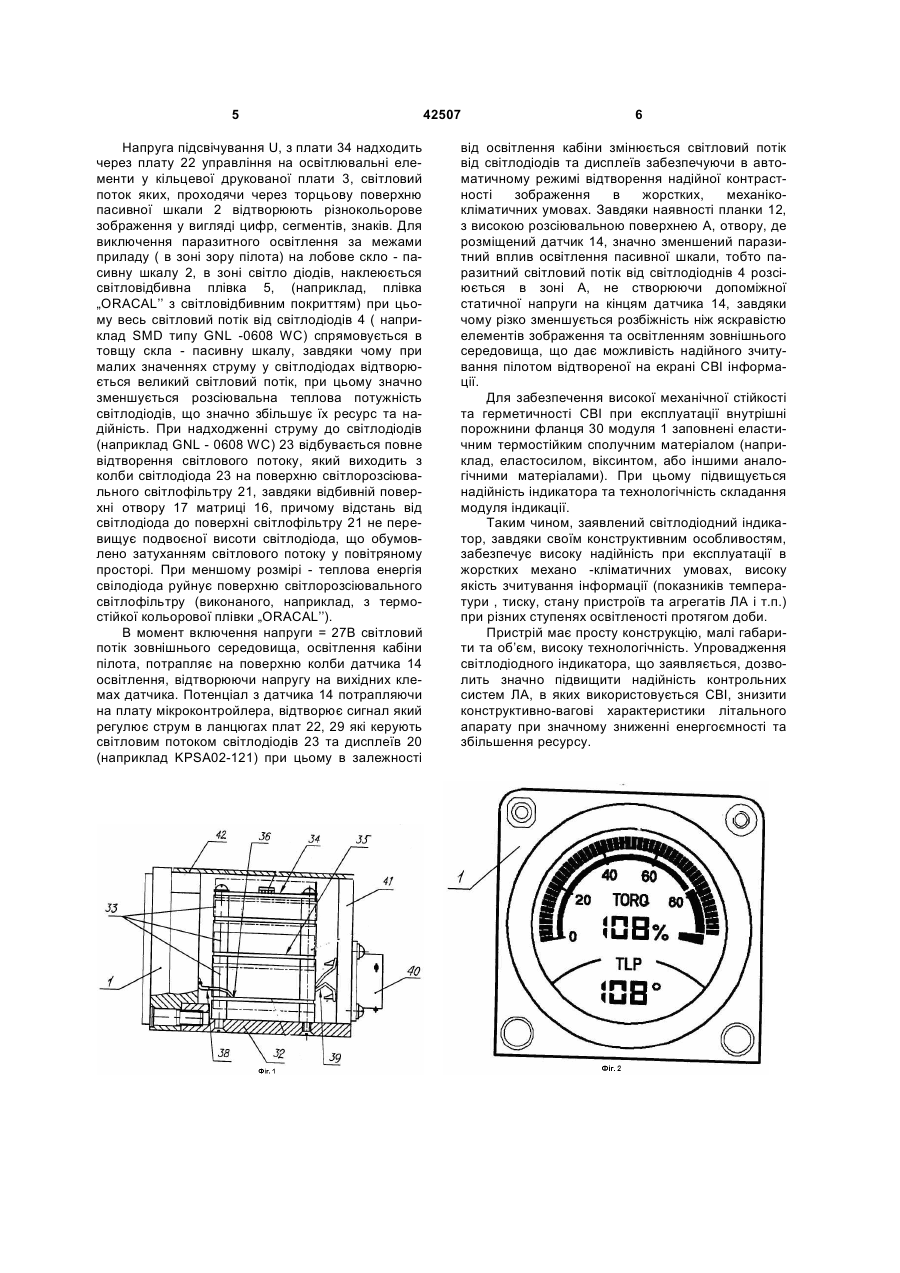

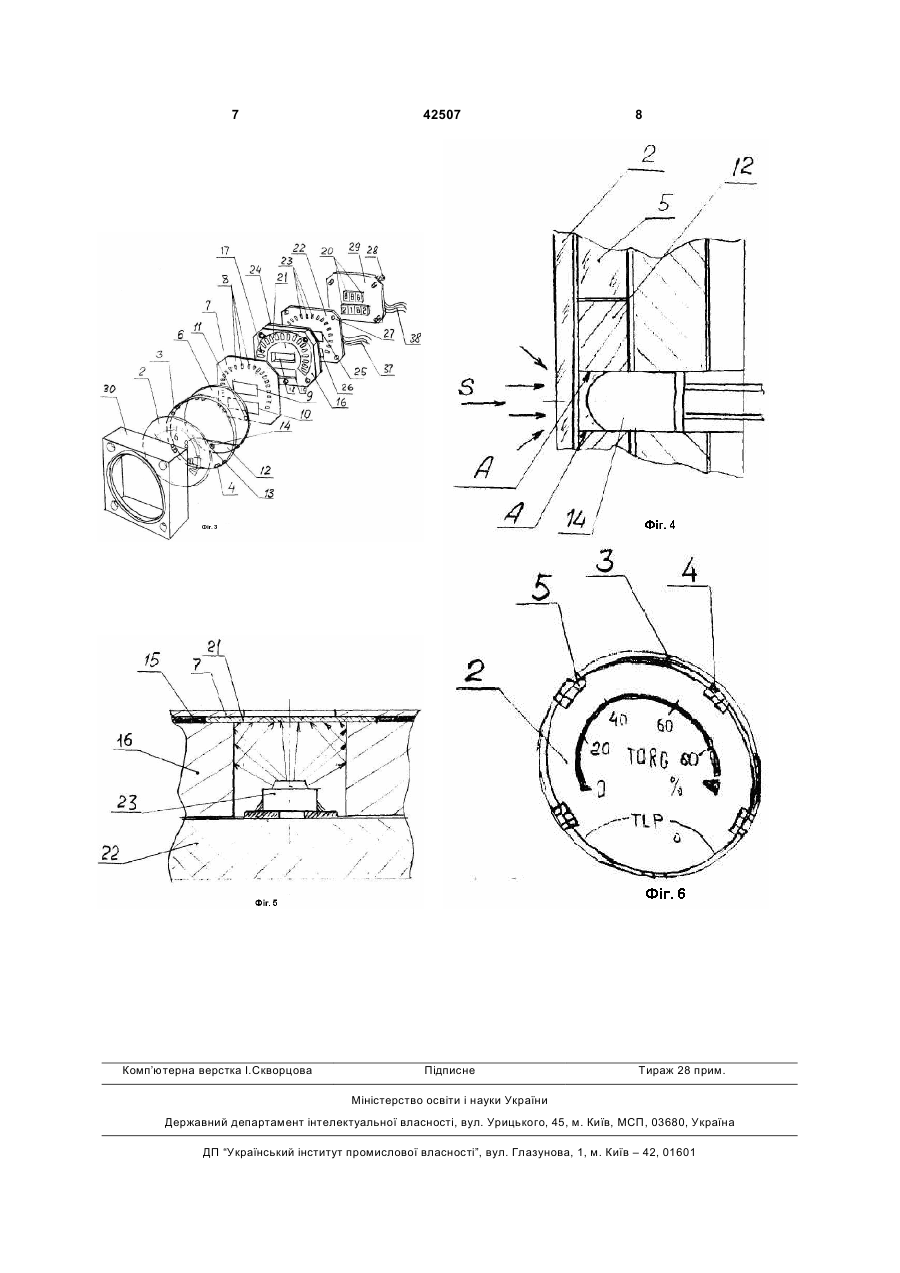

Світлодіодний індикатор, що складається з розміщеного в корпусі світлодіодного модуля індикації, що містить пасивну шкалу, елементи індикації, та закріплених на піддоні плат керування освітлювачем перетворювача сигналів, плати живлення та мікроконтролера, який відрізняється тим, що в нього додатково введені формувальна маска зображення з розсіювальним кольоровим 3 них на піддоні плат управління освітлювачем, вузлом перетворення, живлення, мікроконтролером, згідно з винаходом додатково введені формувальна маска зображення з розсіювальним кольоровим світлофільтром, встановлені між нейтральним світлофільтром та матрицею, причому в матриці виконані отвори для кожного елементу індикації, стінки якого мають відбивну поверхню високої чистоти поверхні, а формувальна маска зображення виконана з тонкого прецензійного матеріалу, поверхня якої має отвори а в нижній частині матриці розміщений датчик освітлення, бокова поверхня якого закрита планкою з світлорозсіювальною поверхнею, а датчик освітлення знаходиться в зоні недосягнення паразитного світлового потоку від освітлення лобового скла, а отвори формувальної маски менші ніж отвори матриці, при цьому кожний отвір являється елементом зображення, нейтральний світлофільтр має форму сегмента. Введення в конструкцію CDI допоміжної формувальною маски зображення з розсіювальним кольоровим світлофільтром (наприклад розсіювальна плівка зеленого кольору), які встановлені таким чином, що отримане зображення чітко відтворює реальну картину на екрані індикатора, завдяки відсутності паралаксу зображення, та наявності чіткого відтворення елементу індикації за рахунок сконцентрованого світлового потоку на розсіювальному кольоровому світлофільтрі, та отворам непрозорої надто тонкої 100 мкм, формувальної маски зображення. Наявність в конструкції матриці планки з світлорозсіювальною поверхнею значно зменшує паразитне освітлення в робочій зоні датчика освітлення, яка створюється в зоні лобового скла (для відтворення інформації на лобовому склі пасивній шкалі в нічний час, тобто при освітленні кабіни ЛА менше 0,5 лк). Використання отворів тонкої формувальної маски зображення та різнокольорового розсіювального світлофільтра та розміщення світлодіодів білого освітлення значно спрощує конструкцію модуля індикації при відтворенні багатокольорової інформації на екрані індикатора, декілька світлофільтрів забезпечує високу рівномірність висвітлення багатокольорової інформації в динамічному режимі. Сукупність суттєвих ознак заявленого пристрою дозволяє використовувати його в якості головного приладу по контролю параметрів двигунів ЛА - як особливо важливих агрегатів. Наявність формувальної маски зображення та розсіювального кольорового світлофільтра значно зменшує час пілота на прийняття оптимального рішення при наявності надзвичайної або аварійної ситуації, що в свою чергу підвищує надійність індикатора, а також забезпечує надійне, безпомилкове зчитування інформації під значно більшим кутом огляду інформації. Суть корисної моделі пояснюється кресленнями. На фіг. 1 показано продовжній перетин світлодіодного індикатора (СВІ), на фіг. 2 - модуль СВІ у зборі, на фіг. 3 – модуль СВІ з розібраними деталями та напіврозібраними частинами, на якому висвічується інформація, на фіг. 4 - перетин дат 42507 4 чика освітленості, на фіг.5 - перетин елемента відтворення інформації, на фіг. 6- пасивна шкала з освітлювачем. Світлодіодний індикатор містить світлодіодний модуль 1 індикації, в якому розміщені пасивна шкала 2, по периметру якої розташована кільцеподібна плата 3 зі світлодіодами 4 та світловідбивною плівкою 5, нейтральний світлофільтр 6 у вигляді сегмента, який щільно прилягає до формувальної маски 7 зображення з отворами 8,9,10,11, де в нижній частині маски розміщена планка 12, у вигляді малого сегменту, з отвором 13 для датчика 14 освітлення, в свою чергу маска за допомогою клею 15 щільно прилягає до поверхні платформи - матриці 16, на якій розміщені отвори 17 для формування зображення - окремих пікселів, а також отвори 18, 19 для цифрових дисплеїв 20, на поверхні отворів 17 платформи розміщений світлофільтр 21 розсіювальний кольоровий, між поверхнею матриці та друкованої плати 22 управління світлодіодами 23 знаходиться ізоляційна прокладка 24 на платі 22 знаходяться отвори 25, 26 для цифрових дисплеїв 20, та отвори 27, з гвинтовим з’єднанням 28, який забезпечує кріплення плати 29 до щільно прилягаючої друкованої плати 29 управління цифровими дисплеями 20. Модуль 1 (СВІ) захищений корпусом 30, який виконано у вигляді фланця, внутрішні поверхні якого заповнені еластичним термостійким сполучним матеріалом 31. Корпус модуля 1 СВІ механічно з’єднаний з піддоном 32, на якому за допомогою стояків 33 розміщені плата 34 живлення плата 35 мікроконтротролера, плата 36 перетворювання вхідних сигналів, всі плати індикатора з’єднані між собою за допомогою гнучких кабелів 37, 38, 39 та з зовнішнім з’єднувачем 40, що розміщений на задній стінці 41 СВІ, з’єднаний з піддоном. Корпус ЗО модуля 1, піддон 32 та задня стінка закриті кожухом 42. Світлодіодний індикатор працює таким чином. Через зовнішній з’єднувач 40 на СВІ надходить напруга живлення (наприклад = 27 В) і корисний аналоговий сигнал у вигляді напруги, що змінюється по амплітуді, частоті, фазі, або цифровий сигнал у вигляді „0’’ та „1’’. Після розподілу по ланцюгу 39 інформційний сигнал надходить на плату 36 перетворення вхідного сигналу, з якої після певного коду надходять на плату 35 мікроконтройлера, при цьому напруга +5В, +15В, - 15В для живлення мікросхем формується на платі 34 живлення. Сформовані на платі 35 мікроконтролера сигнали управління СВІ надходять через кабель 37, 38, на плати 22, 29 управління модулем, де одночасно надходять напруга підсвічування U, пасивної шкали 2 та напруга U2 на плати 22,29. Сигнали управління у вигляді синхроімпульсів та послідовного пакету кодових імпульсів надходять на зсувні регістри, ключі яких і підключають у певному заданому порядку світлодіоди 23 та дісплеї 20 на платах 22, 29 створюючи на екрані СВІ загальний візуальний малюнок інформації, що надходять на вхід СВІ, показаний на фіг. 3. 5 Напруга підсвічування U, з плати 34 надходить через плату 22 управління на освітлювальні елементи у кільцевої друкованої плати 3, світловий поток яких, проходячи через торцьову поверхню пасивної шкали 2 відтворюють різнокольорове зображення у вигляді цифр, сегментів, знаків. Для виключення паразитного освітлення за межами приладу ( в зоні зору пілота) на лобове скло - пасивну шкалу 2, в зоні світло діодів, наклеюється світловідбивна плівка 5, (наприклад, плівка „ORACAL’’ з світловідбивним покриттям) при цьому весь світловий потік від світлодіодів 4 ( наприклад SMD типу GNL -0608 WC) спрямовується в товщу скла - пасивну шкалу, завдяки чому при малих значеннях струму у світлодіодах відтворюється великий світловий потік, при цьому значно зменшується розсіювальна теплова потужність світлодіодів, що значно збільшує їх ресурс та надійність. При надходженні струму до світлодіодів (наприклад GNL - 0608 WC) 23 відбувається повне відтворення світлового потоку, який виходить з колби світлодіода 23 на поверхню світлорозсіювального світлофільтру 21, завдяки відбивній поверхні отвору 17 матриці 16, причому відстань від світлодіода до поверхні світлофільтру 21 не перевищує подвоєної висоти світлодіода, що обумовлено затуханням світлового потоку у повітряному просторі. При меншому розмірі - теплова енергія свілодіода руйнує поверхню світлорозсіювального світлофільтру (виконаного, наприклад, з термостійкої кольорової плівки „ORACAL’’). В момент включення напруги = 27В світловий потік зовнішнього середовища, освітлення кабіни пілота, потрапляє на поверхню колби датчика 14 освітлення, відтворюючи напругу на вихідних клемах датчика. Потенціал з датчика 14 потрапляючи на плату мікроконтройлера, відтворює сигнал який регулює струм в ланцюгах плат 22, 29 які керують світловим потоком світлодіодів 23 та дисплеїв 20 (наприклад KPSA02-121) при цьому в залежності 42507 6 від освітлення кабіни змінюється світловий потік від світлодіодів та дисплеїв забезпечуючи в автоматичному режимі відтворення надійної контрастності зображення в жорстких, механікокліматичних умовах. Завдяки наявності планки 12, з високою розсіювальною поверхнею А, отвору, де розміщений датчик 14, значно зменшений паразитний вплив освітлення пасивної шкали, тобто паразитний світловий потік від світлодіоднів 4 розсіюється в зоні А, не створюючи допоміжної статичної напруги на кінцям датчика 14, завдяки чому різко зменшується розбіжність ніж яскравістю елементів зображення та освітленням зовнішнього середовища, що дає можливість надійного зчитування пілотом відтвореної на екрані СВІ інформації. Для забезпечення високої механічної стійкості та герметичності СВІ при експлуатації внутрішні порожнини фланця 30 модуля 1 заповнені еластичним термостійким сполучним матеріалом (наприклад, еластосилом, віксинтом, або іншими аналогічними матеріалами). При цьому підвищується надійність індикатора та технологічність складання модуля індикації. Таким чином, заявлений світлодіодний індикатор, завдяки своїм конструктивним особливостям, забезпечує високу надійність при експлуатації в жорстких механо -кліматичних умовах, високу якість зчитування інформації (показників температури , тиску, стану пристроїв та агрегатів ЛА і т.п.) при різних ступенях освітленості протягом доби. Пристрій має просту конструкцію, малі габарити та об’єм, високу технологічність. Упровадження світлодіодного індикатора, що заявляється, дозволить значно підвищити надійність контрольних систем ЛА, в яких використовується СВІ, знизити конструктивно-вагові характеристики літального апарату при значному зниженні енергоємності та збільшення ресурсу. 7 Комп’ютерна верстка І.Скворцова 42507 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
