Формула / Реферат
1. Шайба, що має форму незамкненого кільця з опорними поверхнями й похилим розрізом, який утворює на обох кінцевих ділянках кільця загострені крайки, яка відрізняється тим, що в кожній з кінцевих ділянок кільця в площині, паралельній опорним поверхням, виконано паз, в якому встановлено вставку з матеріалу з коефіцієнтом лінійного розширення більшим, ніж у матеріалу кільця.
2. Шайба за п. 1, яка відрізняється тим, що щонайменше на одній з опорних поверхонь кожної з кінцевих ділянок кільця виконано насічку або радіальні зубці, вершини яких розташовані врівень з відповідною опорною поверхнею.
3. Шайба за п. 1 або 2, яка відрізняється тим, що кожний з пазів виконано на опорній поверхні кільця з боку, протилежного загостреній крайці відповідної кінцевої ділянки кільця.
Текст

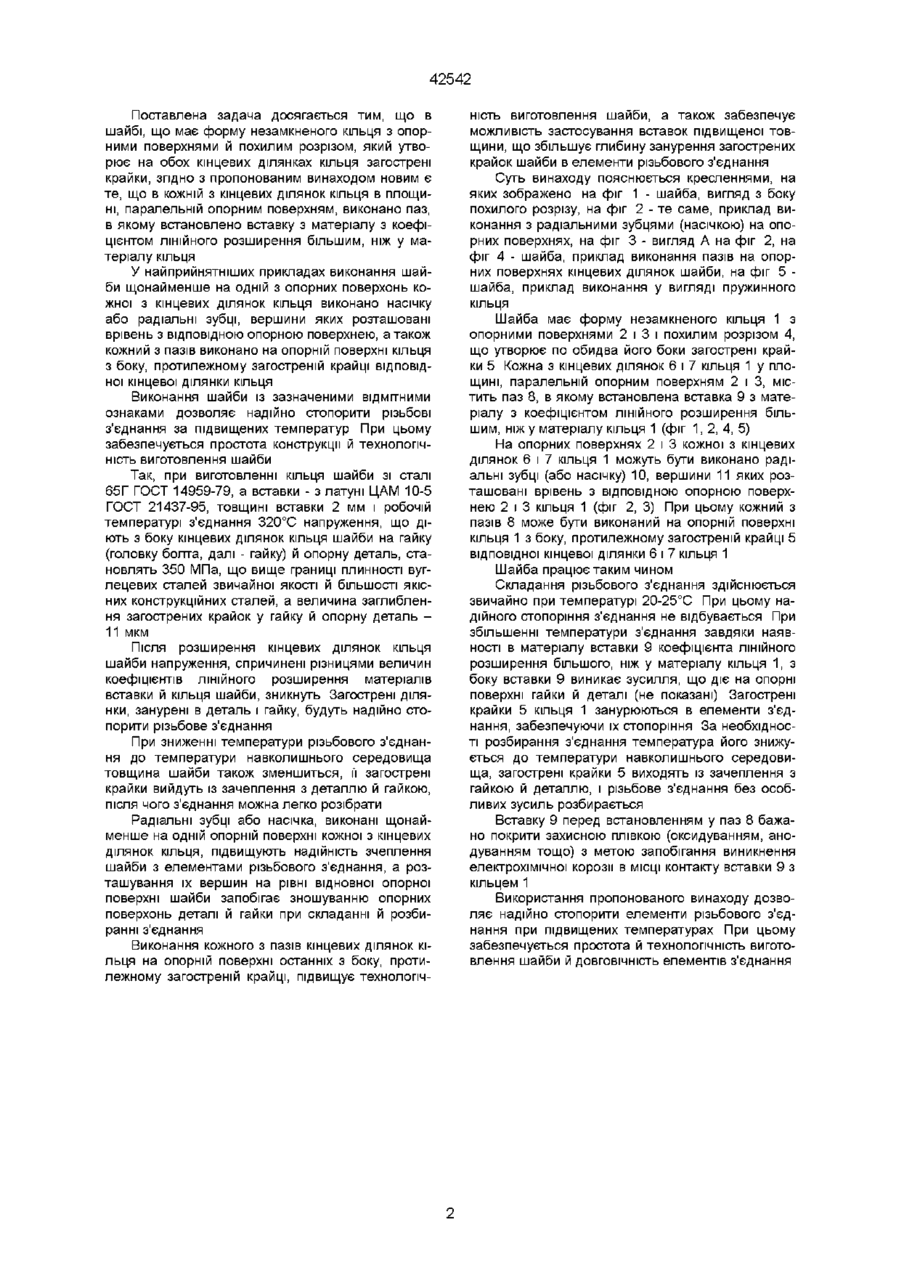

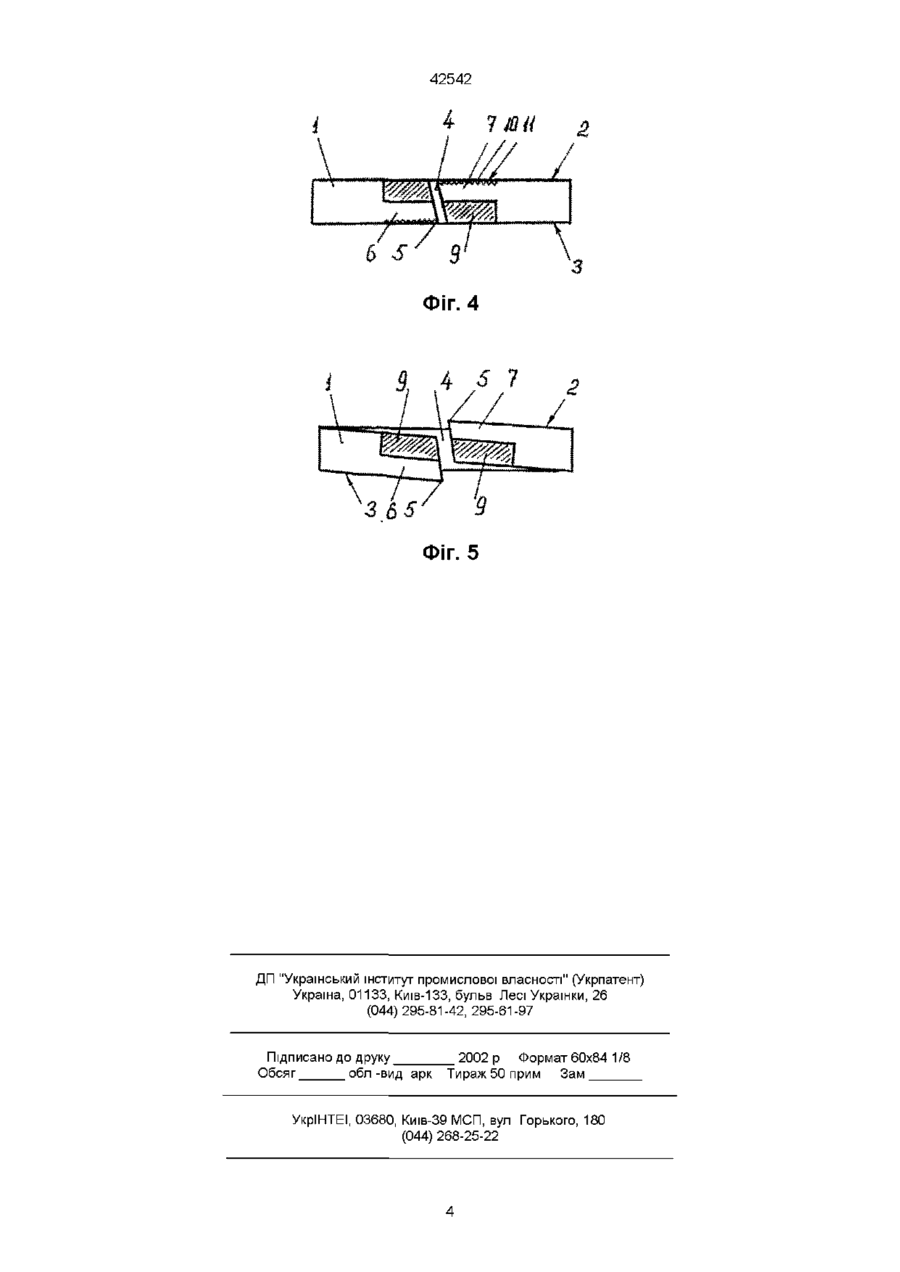

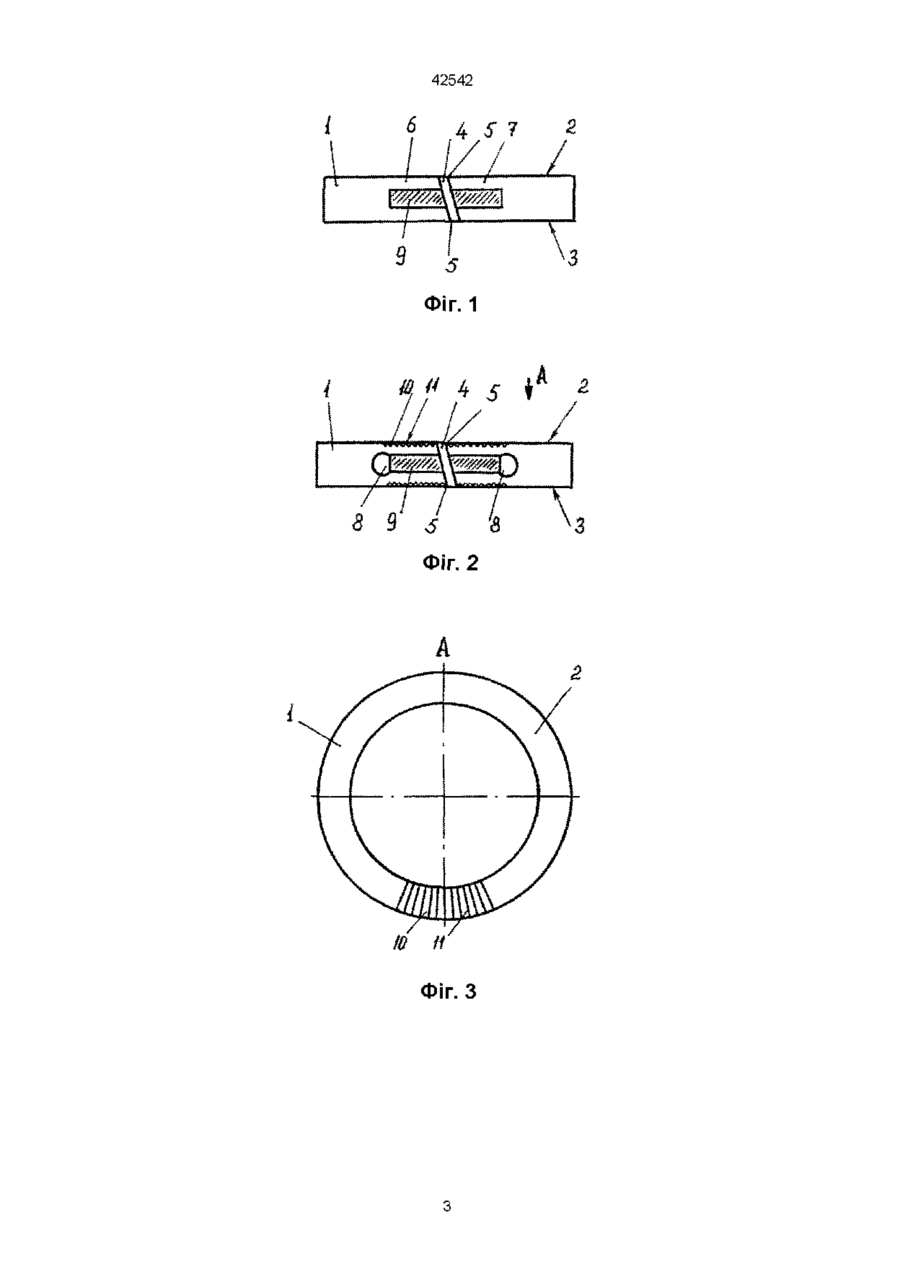

1 Шайба, що має форму незамкненого кільця з опорними поверхнями й похилим розрізом, який утворює на обох кінцевих ділянках кільця загострені крайки, яка відрізняється тим, що в кожній з кінцевих ділянок кільця в площині, паралельній опорним поверхням, виконано паз, в якому встановлено вставку з матеріалу з коефіцієнтом ЛІНІЙНОГО розширення більшим, ніж у матеріалу кільця 2 Шайба за п 1, яка відрізняється тим, що щонайменше на одній з опорних поверхонь кожної з кінцевих ділянок кільця виконано насічку або радіальні зубці, вершини яких розташовані врівень з Винахід належить до загального машинобудування, зокрема до рознімних різьбових з'єднань і може бути використаний в установках і конструкціях, що експлуатуються за умови підвищених температур Відома пружинна шайба для стопоріння різьбового з'єднання, що має форму незамкненого кільця з опорними поверхнями, похилим розрізом і внутрішньою різьбою, що відповідає різьбі болта або шпильки різьбового з'єднання, а також радіальні зубці на опорній поверхні, що виходять за неї та взаємодіють із зубчастою поверхнею гайки різьбового з'єднання (ас № 635312 СРСР, МПК2 F16B39/24, опубл 1978 р) Це шайба має підвищиш стопорувальні властивості за рахунок наявності не тільки осьової, але й радіальної піддатливості Проте, вона має обмежене застосування, тому що може використовуватися лише разом з різьбовим стержнем (болта, шпильки), що має різьбу певної геометрії (так, наприклад, для метричної різьби М20 необхідно три різних шайби з різьбами, що мають дрібний, середній і крупний кроки) За повного затягування гайки на різьбовому стержні зубці на шайбі будуть ЗІМ'ЯТІ або зрізані, тому що вони виходять за її опорну поверхню Для установлення шайби необхідний спеціальний ключ, що ускладнює експлуатацію різьбового з'єднання Шайба металоємна, тому що для надійного стопоріння вона повинна мати не менше трьох гвитків різьби, що при кроці 2 мм становить 6 мм Крім того, під час експлуатації контакт між шайбою й різьбовим стержнем здійснюється по вершинах різьби, що спричинює великі контактні напружен ня, а за підвищених температур ще й сприяє збільшенню швидкості взаємодифузм молекул матеріалів шайби й різьбового стержня, що збільшує ймовірність залишкової деформації різьби під час розбирання з'єднання Найбільш близькою до пропонованого винаходу є шайба, що має форму незамкненого кільця з опорними поверхнями й похилим розрізом, який утворює на обох кінцевих ділянках кільця загострені крайки (Иосилевич Г Б , Строганов Г Б , Шерловский Ю В Затяжка и стопорение резьбовых соединений Справ - М Машиностроение, 1985 С 137) Ця шайба має задовільні стопорувальні властивості, проста й технологічна у виготовленні ВІДПОВІДНОЮ опорною поверхнею 3 Шайба за п 1 або 2, яка відрізняється тим, що кожний з пазів виконано на опорній поверхні кільця з боку, протилежного загостреній крайці відповідної кінцевої ділянки кільця Проте, після значної КІЛЬКОСТІ ЦИКЛІВ складання розбирання з'єднання зношуються опорні поверхні деталі й гайки (головки болта), а також притуплюються загострені крайки кінцевих ділянок кільця шайби, що знижує надійність стопоріння з'єднання Крім того, за підвищених температур знижуються пружні властивості матеріалу шайби, що також може призвести до самодовільного відкручування гайки (особливо за наявності вібрації") В основу винаходу покладено задачу вдосконалити шайбу шляхом нового конструктивного оформлення кінцевих ділянок незамкненого кільця шайби, що за умови підвищених температур забезпечує заглиблення загострених крайок зазначених кінцевих ділянок в опорні поверхні з'єднуваних деталі й гайки (головки болта), а отже й підвищує надійність стопоріння різьбового з'єднання ю 42542 Поставлена задача досягається тим, що в шайбі, що має форму незамкненого кільця з опорними поверхнями й похилим розрізом, який утворює на обох кінцевих ділянках кільця загострені крайки, згідно з пропонованим винаходом новим є те, що в кожній з кінцевих ділянок кільця в площині, паралельній опорним поверхням, виконано паз, в якому встановлено вставку з матеріалу з коефіцієнтом ЛІНІЙНОГО розширення більшим, ніж у матеріалу кільця У найприйнятніших прикладах виконання шайби щонайменше на одній з опорних поверхонь кожної з кінцевих ділянок кільця виконано насічку або радіальні зубці, вершини яких розташовані врівень з ВІДПОВІДНОЮ опорною поверхнею, а також кожний з пазів виконано на опорній поверхні кільця з боку, протилежному загостреній крайці відповідної кінцевої ділянки кільця Виконання шайби із зазначеними ВІДМІТНИМИ ознаками дозволяє надійно стопорити різьбові з'єднання за підвищених температур При цьому забезпечується простота конструкції й технологічність виготовлення шайби Так, при виготовленні кільця шайби зі сталі 65Г ГОСТ 14959-79, а вставки - з латуні ЦАМ 10-5 ГОСТ 21437-95, товщині вставки 2 мм і робочій температурі з'єднання 320°С напруження, що діють з боку кінцевих ділянок кільця шайби на гайку (головку болта, далі - гайку) й опорну деталь, становлять 350 МПа, що вище границі плинності вуглецевих сталей звичайної якості й більшості якісних конструкційних сталей, а величина заглиблення загострених крайок у гайку й опорну деталь 11 мкм Після розширення кінцевих ділянок кільця шайби напруження, спричинені різницями величин коефіцієнтів ЛІНІЙНОГО розширення матеріалів вставки й кільця шайби, зникнуть Загострені ділянки, занурені в деталь і гайку, будуть надійно стопорити різьбове з'єднання При зниженні температури різьбового з'єднання до температури навколишнього середовища товщина шайби також зменшиться, її загострені крайки вийдуть із зачеплення з деталлю й гайкою, після чого з'єднання можна легко розібрати Радіальні зубці або насічка, виконані щонайменше на одній опорній поверхні кожної з кінцевих ділянок кільця, підвищують надійність зчеплення шайби з елементами різьбового з'єднання, а розташування їх вершин на рівні відновної опорної поверхні шайби запобігає зношуванню опорних поверхонь деталі й гайки при складанні й розбиранні з'єднання Виконання кожного з пазів кінцевих ділянок кільця на опорній поверхні останніх з боку, протилежному загостреній крайці, підвищує технологіч ність виготовлення шайби, а також забезпечує можливість застосування вставок підвищеної товщини, що збільшує глибину занурення загострених крайок шайби в елементи різьбового з'єднання Суть винаходу пояснюється кресленнями, на яких зображено на фіг 1 - шайба, вигляд з боку похилого розрізу, на фіг 2 - те саме, приклад виконання з радіальними зубцями (насічкою) на опорних поверхнях, на фіг 3 - вигляд А на фіг 2, на фіг 4 - шайба, приклад виконання пазів на опорних поверхнях кінцевих ділянок шайби, на фіг 5 шайба, приклад виконання у вигляді пружинного кільця Шайба має форму незамкненого кільця 1 з опорними поверхнями 2 і 3 і похилим розрізом 4, що утворює по обидва його боки загострені крайки 5 Кожна з кінцевих ділянок 6 і 7 кільця 1 у площині, паралельній опорним поверхням 2 і 3, містить паз 8, в якому встановлена вставка 9 з матеріалу з коефіцієнтом ЛІНІЙНОГО розширення більшим, ніж у матеріалу кільця 1 (фіг 1, 2, 4, 5) На опорних поверхнях 2 і 3 кожної з кінцевих ділянок 6 і 7 кільця 1 можуть бути виконано радіальні зубці (або насічку) 10, вершини 11 яких розташовані врівень з ВІДПОВІДНОЮ опорною поверхнею 2 і 3 кільця 1 (фіг 2, 3) При цьому кожний з пазів 8 може бути виконаний на опорній поверхні кільця 1 з боку, протилежному загостреній крайці 5 відповідної кінцевої ділянки 6 і 7 кільця 1 Шайба працює таким чином Складання різьбового з'єднання здійснюється звичайно при температурі 20-25°С При цьому надійного стопоріння з'єднання не відбувається При збільшенні температури з'єднання завдяки наявності в матеріалу вставки 9 коефіцієнта ЛІНІЙНОГО розширення більшого, ніж у матеріалу кільця 1, з боку вставки 9 виникає зусилля, що діє на опорні поверхні гайки й деталі (не показані) Загострені крайки 5 кільця 1 занурюються в елементи з'єднання, забезпечуючи їх стопоріння За необхідності розбирання з'єднання температура його знижується до температури навколишнього середовища, загострені крайки 5 виходять із зачеплення з гайкою й деталлю, і різьбове з'єднання без особливих зусиль розбирається Вставку 9 перед встановленням у паз 8 бажано покрити захисною плівкою (оксидуванням, анодуванням тощо) з метою запобігання виникнення електрохімічної корозії в МІСЦІ контакту вставки 9 з кільцем 1 Використання пропонованого винаходу дозволяє надійно стопорити елементи різьбового з'єднання при підвищених температурах При цьому забезпечується простота й технологічність виготовлення шайби й ДОВГОВІЧНІСТЬ елементів з'єднання 42542 6 I 4 S 7 I / / 5 Фіг. 1 Фіг. З Фіг. 4 Фіг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл-вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
ДивитисяДодаткова інформація
Назва патенту англійськоюWasher
Автори англійськоюMikulionok Ihor Olehovych
Назва патенту російськоюШайба
Автори російськоюМикуленок Игорь Олегович
МПК / Мітки
МПК: F16B 39/01
Мітки: шайба
