Стопорна шайба

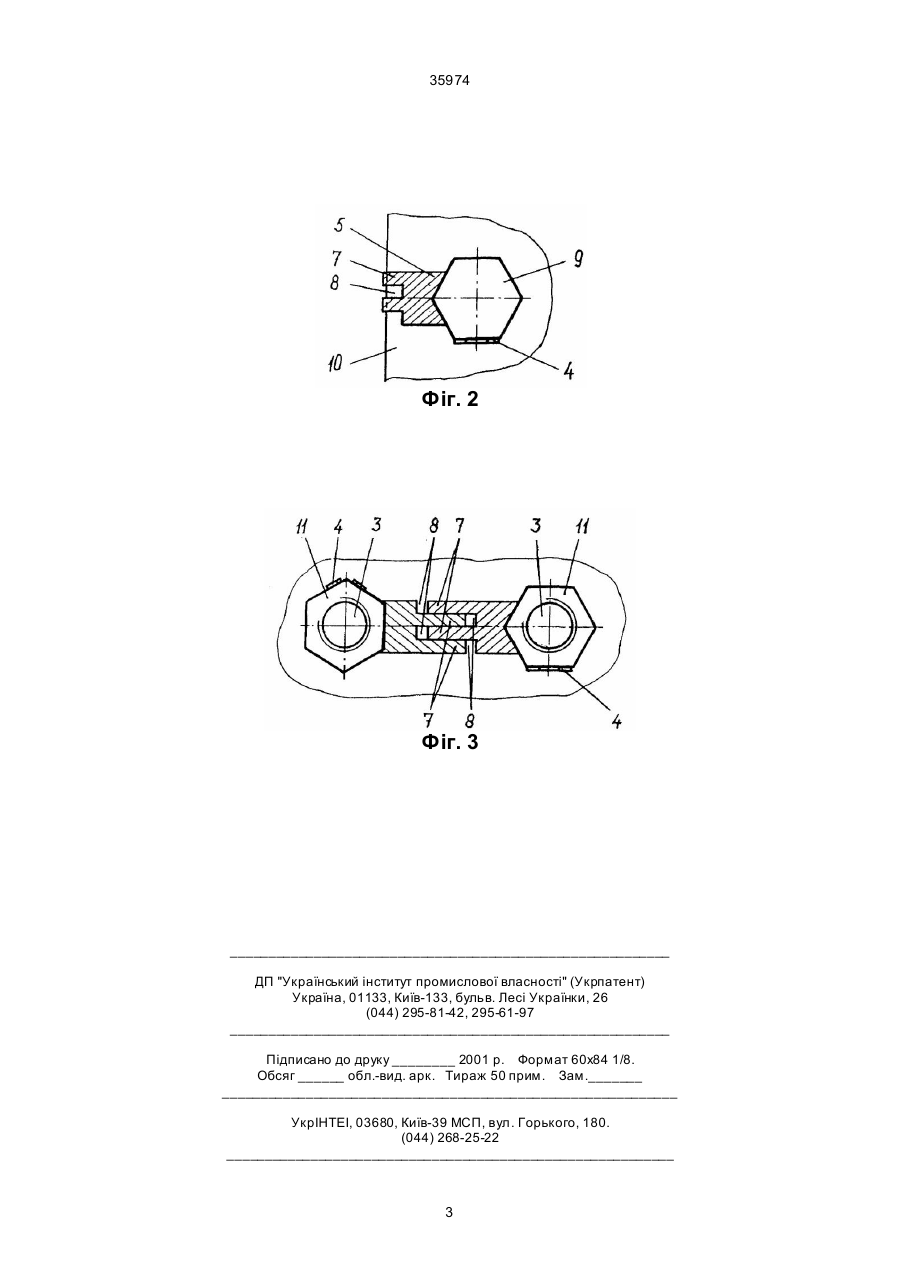

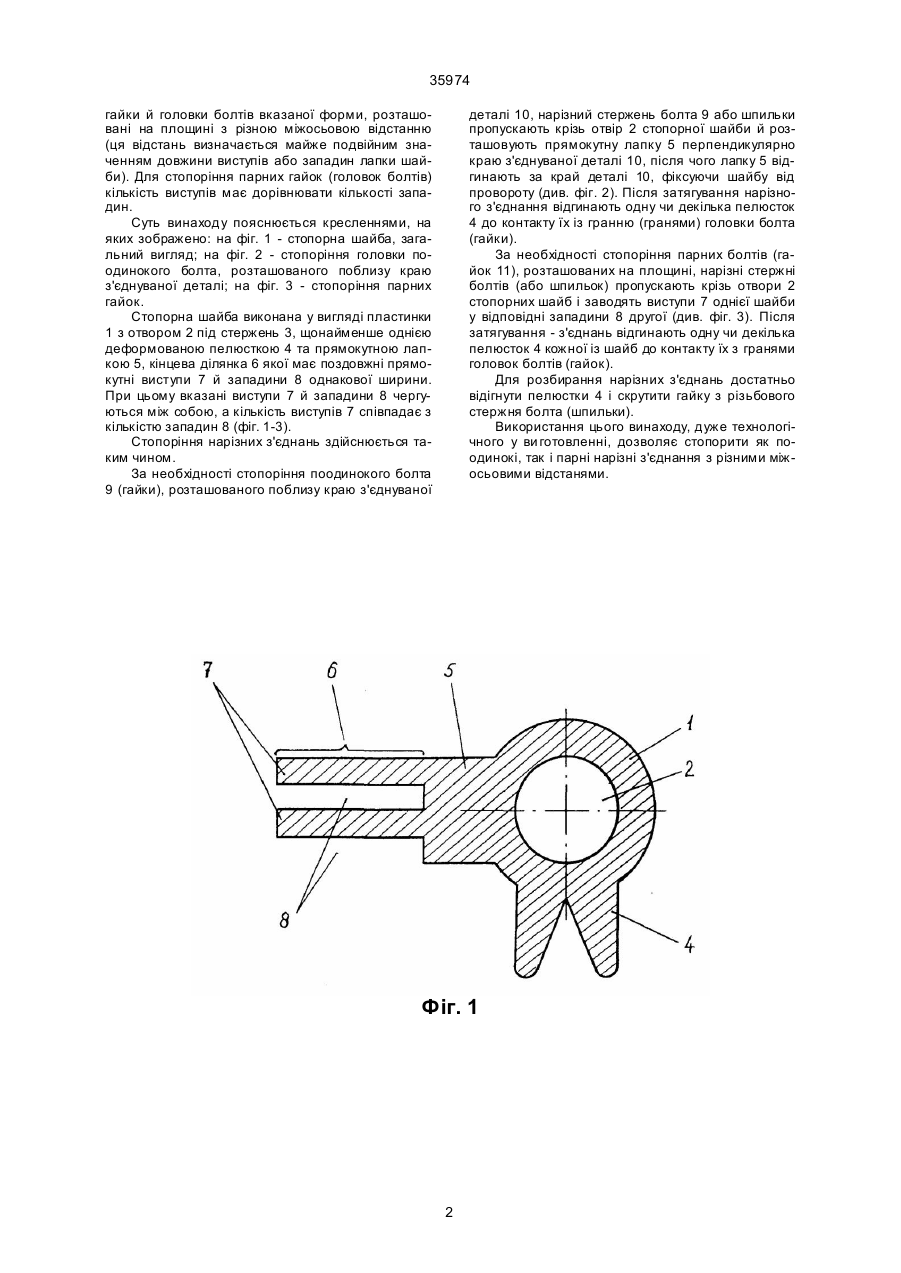

Стопорна шайба, що виконана у вигляді пластинки з отвором під нарізних стержень, щонайменше однією деформованою пелюсткою та прямокутною лапкою, яка відрізняється тим, що кінцева ділянка прямокутної лапки має поздовжні прямокутні виступи й западини однакових ширини й кількості, які чергуються між собою. (19) (21) 99052912 (22) 25.05.1999 (24) 16.04.2001 (33) UA (46) 16.04.2001, Бюл. № 3, 2001 р. (72) Мікульонок Ігор Олегович (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 35974 гайки й головки болтів вказаної форми, розташовані на площині з різною міжосьовою відстанню (ця відстань визначається майже подвійним значенням довжини виступів або западин лапки шайби). Для стопоріння парних гайок (головок болтів) кількість виступів має дорівнювати кількості западин. Суть винаходу пояснюється кресленнями, на яких зображено: на фіг. 1 - стопорна шайба, загальний вигляд; на фіг. 2 - стопоріння головки поодинокого болта, розташованого поблизу краю з'єднуваної деталі; на фіг. 3 - стопоріння парних гайок. Стопорна шайба виконана у вигляді пластинки 1 з отвором 2 під стержень 3, щонайменше однією деформованою пелюсткою 4 та прямокутною лапкою 5, кінцева ділянка 6 якої має поздовжні прямокутні виступи 7 й западини 8 однакової ширини. При цьому вказані виступи 7 й западини 8 чергуються між собою, а кількість виступів 7 співпадає з кількістю западин 8 (фіг. 1-3). Стопоріння нарізних з'єднань здійснюється таким чином. За необхідності стопоріння поодинокого болта 9 (гайки), розташованого поблизу краю з'єднуваної деталі 10, нарізний стержень болта 9 або шпильки пропускають крізь отвір 2 стопорної шайби й розташовують прямокутну лапку 5 перпендикулярно краю з'єднуваної деталі 10, після чого лапку 5 відгинають за край деталі 10, фіксуючи шайбу від провороту (див. фіг. 2). Після затягування нарізного з'єднання відгинають одну чи декілька пелюсток 4 до контакту їх із гранню (гранями) головки болта (гайки). За необхідності стопоріння парних болтів (гайок 11), розташованих на площині, нарізні стержні болтів (або шпильок) пропускають крізь отвори 2 стопорних шайб і заводять виступи 7 однієї шайби у відповідні западини 8 другої (див. фіг. 3). Після затягування - з'єднань відгинають одну чи декілька пелюсток 4 кожної із шайб до контакту їх з гранями головок болтів (гайок). Для розбирання нарізних з'єднань достатньо відігнути пелюстки 4 і скрутити гайку з різьбового стержня болта (шпильки). Використання цього винаходу, дуже технологічного у ви готовленні, дозволяє стопорити як поодинокі, так і парні нарізні з'єднання з різними міжосьовими відстанями. Фіг. 1 2 35974 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
