Стопорна пружинна шайба

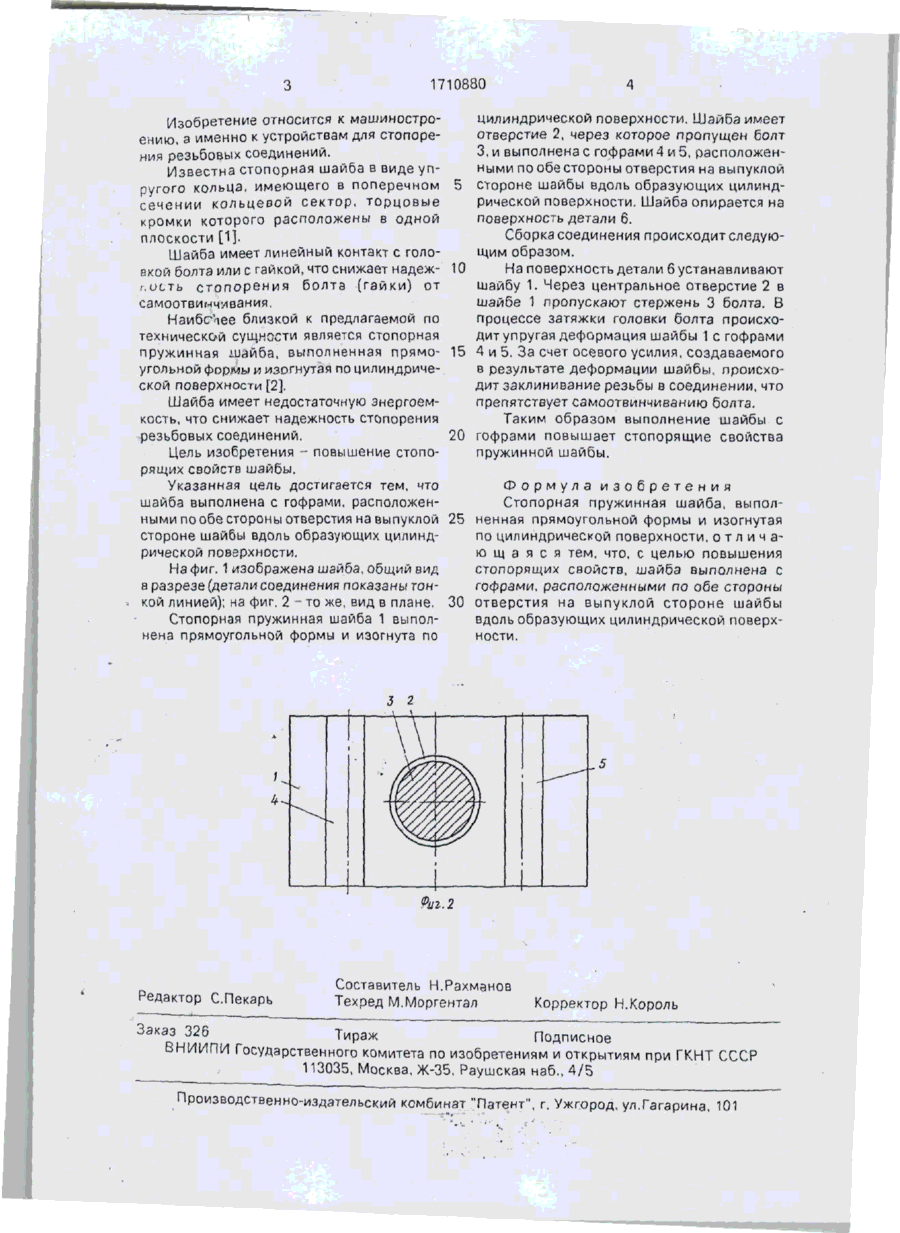

Изобретение относится к машиностроению, а именно к устройствам для стопорения резьбовых соединений. Цель изобретения - повышение стопорящих свойств. Стопорная пружинная шайба 1 имеет прямоугольную форму и изогнута по цилиндрической поверхности. Гофры 4 и 5 обеспечивают увеличение прогиба шайбы при затяжке болта. 2 ил. о 00 оо о Out 1710880 Изобретение относится к машиностроению, а именно к устройствам для стопорения резьбовых соединений. Известна стопорная шайба в виде упругого кольца, имеющего в поперечном сечении кольцевой сектор, торцовые кромки которого расположены в одной плоскости [1]. Шайба имеет линейный контакт с головкой болта или с гайкой, что снижает надеж'.ость с т о п о р е н и я болта (гайки) от самоотвинчивания. Наиболее близкой к предлагаемой по технической сущности является стопорная пружинная шайба, выполненная прямоугольной формы и изогнутая по цилиндрической поверхности [2]. Шайба имеет недостаточную энергоемкость, что снижает надежность стопорения резьбовых соединений. Цель изобретения - повышение стопорящих свойств шайбы. Указанная цель достигается тем, что шайба выполнена с гофрами, расположенными по обе стороны отверстия на выпуклой стороне шайбы вдоль образующих цилиндрической поверхности. На фиг. 1 изображена шайба, общий вид в разрезе (детали соединения показаны тонкой линией); на фиг, 2 - то же, вид в плане. Стопорная пружинная шайба 1 выполнена прямоугольной формы и изогнута по 5 10 15 20 цилиндрической поверхности. Шайба имеет отверстие 2, через которое пропущен болт 3,и выполнена с гофрами 4 и 5, расположенными по обе стороны отверстия на выпуклой стороне шайбы вдоль образующих цилиндрической поверхности. Шайба опирается на поверхность детали 6. Сборка соединения происходит следующим образом. На поверхность детали 6 устанавливают щайбу 1. Через центральное отверстие 2 в шайбе 1 пропускают стержень 3 болта. В процессе затяжки головки болта происходит упругая деформация шайбы 1 с гофрами 4 и 5. За счет осевого усилия, создаваемого в результате деформации шайбы, происходит заклинивание резьбы в соединении, что препятствует самоотеинчиванию болта. Таким образом выполнение шайбы с гофрами повышает стопорящие свойства пружинной шайбы. Формула изобретения Стопорная пружинная шайба, выпол25 ненная прямоугольной формы и изогнутая по цилиндрической поверхности, о т л и ч а ю щ а я с я тем. что, с целью повышения стопорящих свойств, шайба выполнена с гофрами, расположенными по обе стороны 30 отверстия на выпуклой стороне шайбы вдоль образующих цилиндрической поверхности. 3 г \ Редактор С.Пекарь л Составитель Н.Рахманов Техред М.Моргентал Корректор Н.Король Заказ . 326 . t Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент1', г. Ужгород, ул.Гагарина, 101
