Переносний пристрій для заземлення

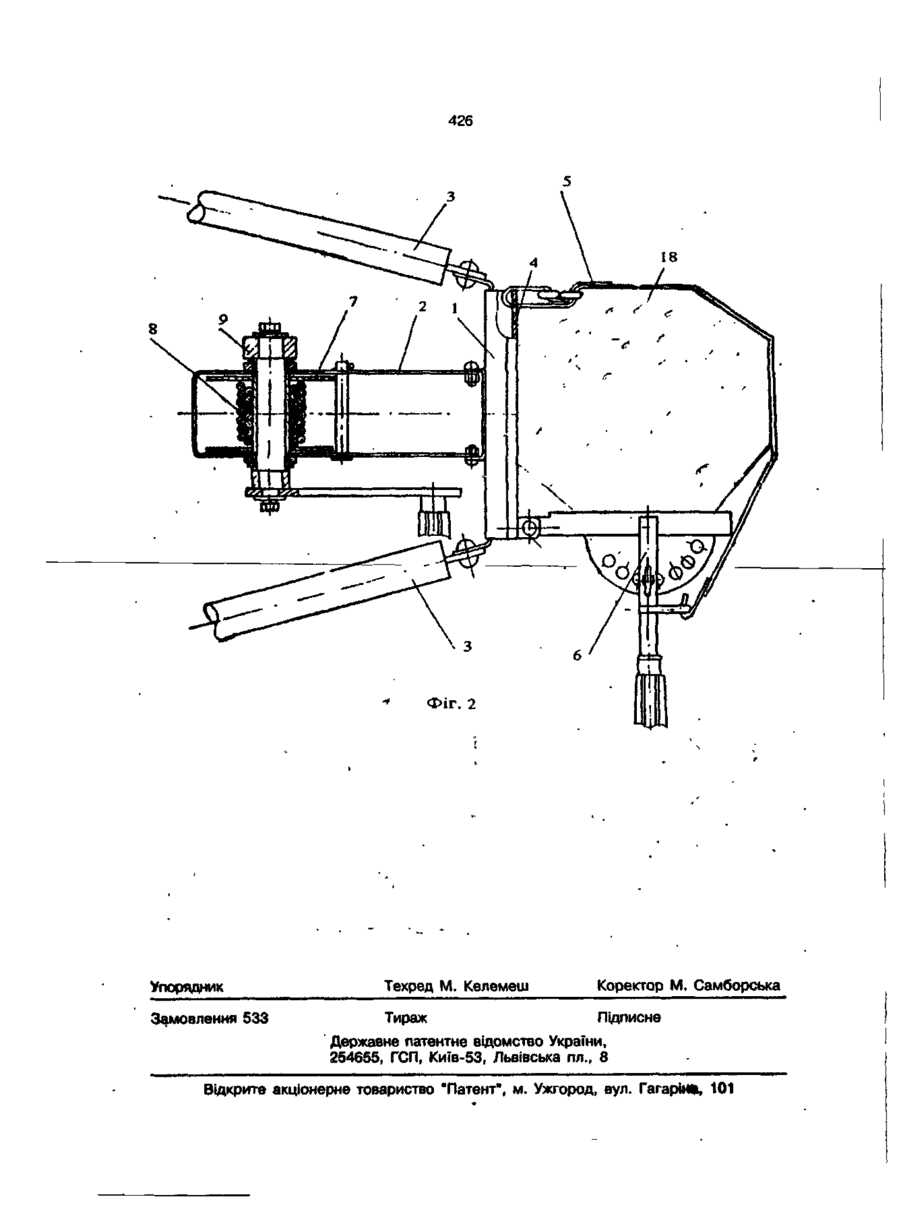

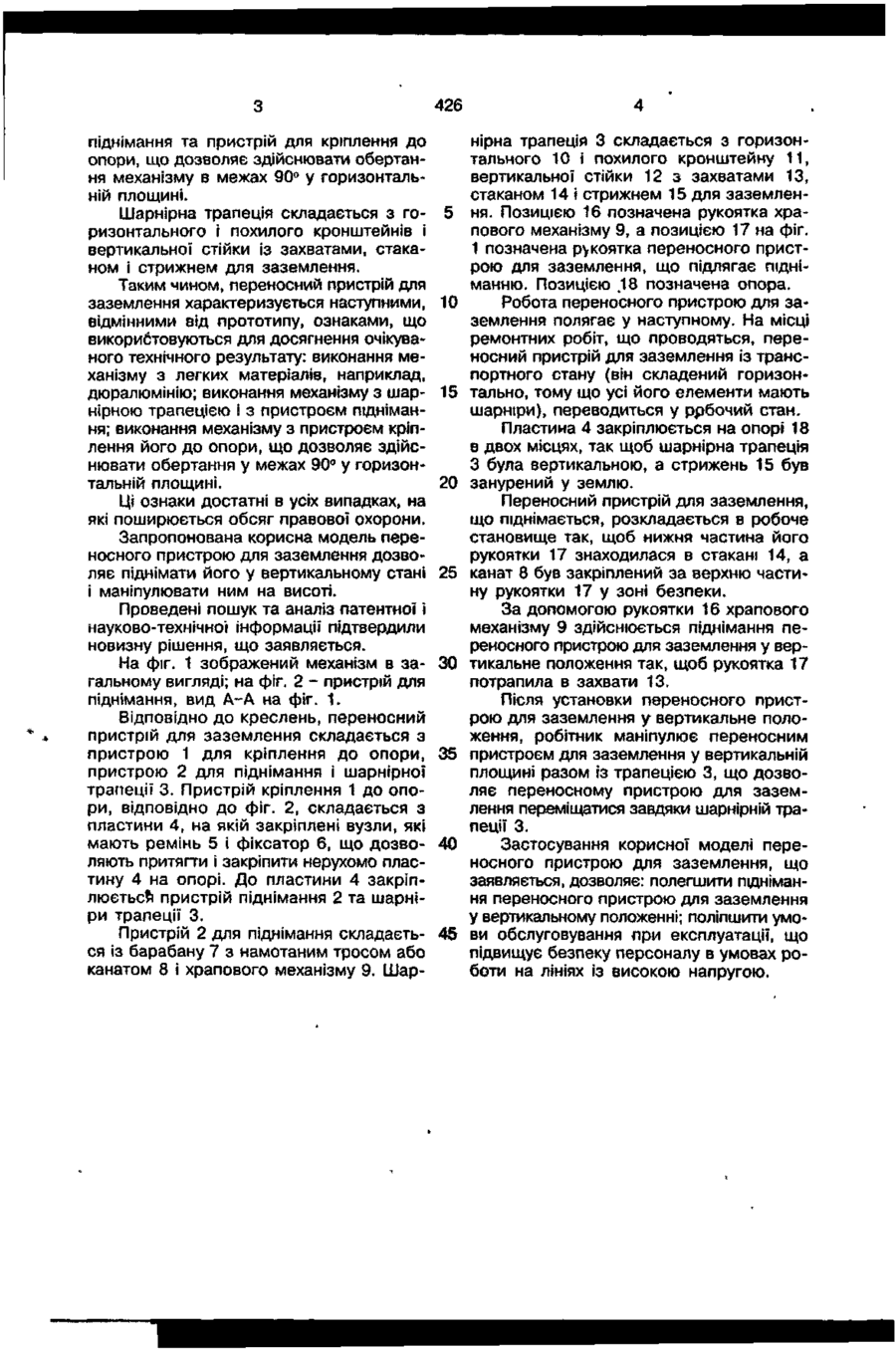

1. Переносний пристрій для заземлення, що включає ізолюючі штанги і проводи, який в і д р і з н я є т ь с я тим, що додатково постачений шарнірною трапецією, пристроєм для піднімання і пристроєм для кріплення до опори, при цьому шарнірна трапеція виконана з можливістю обертання механізму в межах 90° у горизонтальній площині. 2. Переносний пристрій для заземлення за п. 1, який в і д р і з н я є т ь с я тим, що шарнірна трапеція складається з горизонтального і похилого кронштейнів і вертикальної стойки із захватами, стаканом і стрижнем для заземлення. 3. Переносний пристрій для заземлення за пп. 1 і 2, ^ к и й ^ т т і г р і з ^ г тгє т ь с я тим, що шарнірна трапеція виконана з легкого матеріалу, наприклад, з дюралюмінію. Корисна модель належить до галузі енергопостачання, зокрема до засобів захисту обслуговуючого персоналу від ураження електричним струмом при накладенні заземлення із землі лід час ремонтних робіт на повітряних лініях електропостачання напругою 6 і більше кіловольт. Лінії можуть розташоруватися як на опорах, що розміщуються окремо, так і на опорах контактної мережі. 10 м, що створює незручності при його підніманні одним робітником. В основу створення запропонованої корисної моделі поставлено завдання поліпшення експлуатаційних характеристик переносного пристрою для заземлення за рахунок спрощення піднімання у вертикальному стані переносного пристрою для заземлення, що складається з трьох окремих штанг для заземлення, об'єднаних спільною рукояткою, шляхом використання механізму для піднімання і шарнірної трапеції, яка переміщається, для забезпечення можливості маніпулювання переносним пристроєм для заземлення у вертикальному стані на будь-якій висоті. Це завдання вирішується тим, що переносний пристрій для заземлення, *юстачений шарнірною трапецією, виконаною із легкого матеріалу, і має пристрій для Відомі переносні пристрої для заземлення, що накладаються із землі відразу на три проводи (3 фази). Таким є переносний пристрій для заземлення, що вибраний за прототип. Недоліком прототипа є те, що загальна довжина переносного пристрою для заземлення, який складається з струмопровщної та ізолюючої частин, перевищує KJ 426 піднімання та пристрій для кріплення до опори, що дозволяє здійснювати обертання механізму в межах 90° у горизонтальній площині. Шарнірна трапеція складається з горизонтального і похилого кронштейнів і вертикальної стійки із захватами, стаканом і стрижнем для заземлення. Таким чином, переносний пристрій для заземлення характеризується наступними, відмінними від прототипу, ознаками, що використовуються для досягнення очікуваного технічного результату: виконання механізму з легких матеріалів, наприклад, дюралюмінію; виконання механізму з шарнірною трапецією і з пристроєм піднімання; виконання механізму з пристроєм кріплення його до опори, що дозволяє здійснювати обертання у межах 90° у горизонтальній площині. Ці ознаки достатні в усіх випадках, на які поширюється обсяг правової охорони. Запропонована корисна модель переносного пристрою для заземлення дозволяє піднімати його у вертикальному стані і маніпулювати ним на висоті. Проведені пошук та аналіз патентної і науково-технічної інформації підтвердили новизну рішення, що заявляється. На фіг. 1 зображений механізм в загальному вигляді; на фіг. 2 - пристрій для піднімання, вид А-А на фіг. 1. Відповідно до креслень, переносний пристрій для заземлення складається з пристрою 1 для кріплення до опори, пристрою 2 для піднімання і шарнірної трапеції 3. Пристрій кріплення 1 до опори, відповідно до фіг. 2, складається з пластини 4, на якій закріплені вузли, які мають ремінь 5 і фіксатор 6, що дозволяють притягти і закріпити нерухомо пластину 4 на опорі. До пластини 4 закріплюється пристрій піднімання 2 та шарніри трапеції 3. Пристрій 2 для піднімання складається із барабану 7 з намотаним тросом або канатом 8 і храпового механізму 9. Шар 5 10 15 20 25 30 35 40 45 нірна трапеція 3 складається з горизонтального 10 і похилого кронштейну 11, вертикальної стійки 12 з захватами 13, стаканом 14 і стрижнем 15 для заземлення. Позицією 16 позначена рукоятка храпового механізму 9, а позицією 17 на фіг. 1 позначена рукоятка переносного пристрою для заземлення, що підлягає підніманню. Позицією .18 позначена опора. Робота переносного пристрою для заземлення полягає у наступному. На місці ремонтних робіт, що проводяться, переносний пристрій для заземлення із транспортного стану (він складений горизонтально, тому що усі його елементи мають шарніри), переводиться у ррбочий стан. Пластина 4 закріплюється на опорі 18 в двох місцях, так щоб шарнірна трапеція З була вертикальною, а стрижень 15 був занурений у землю. Переносний пристрій для заземлення, що піднімається, розкладається в робоче становище так, щоб нижня частина його рукоятки 17 знаходилася в стакані 14, а канат 8 був закріплений за верхню частину рукоятки 17 у зоні безпеки. За допомогою рукоятки 16 храпового механізму 9 здійснюється піднімання переносного пристрою для заземлення у вертикальне положення так, щоб рукоятка 17 потрапила в захвати 13. Після установки переносного пристрою для заземлення у вертикальне положення, робітник маніпулює переносним пристроєм для заземлення у вертикальній площині разом із трапецією 3, що дозволяє переносному пристрою для заземлення переміщатися завдяки шарнірній трапеції 3. Застосування корисної моделі переносного пристрою для заземлення, що заявляється, дозволяє: полегшити піднімання переносного пристрою для заземлення у вертикальному положенні; поліпшити умови обслуговування при експлуатації, що підвищує безпеку персоналу в умовах роботи на лініях із високою напругою. 426 Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 533 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл.( 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріма, 101
