Пристрій для заземлення шин

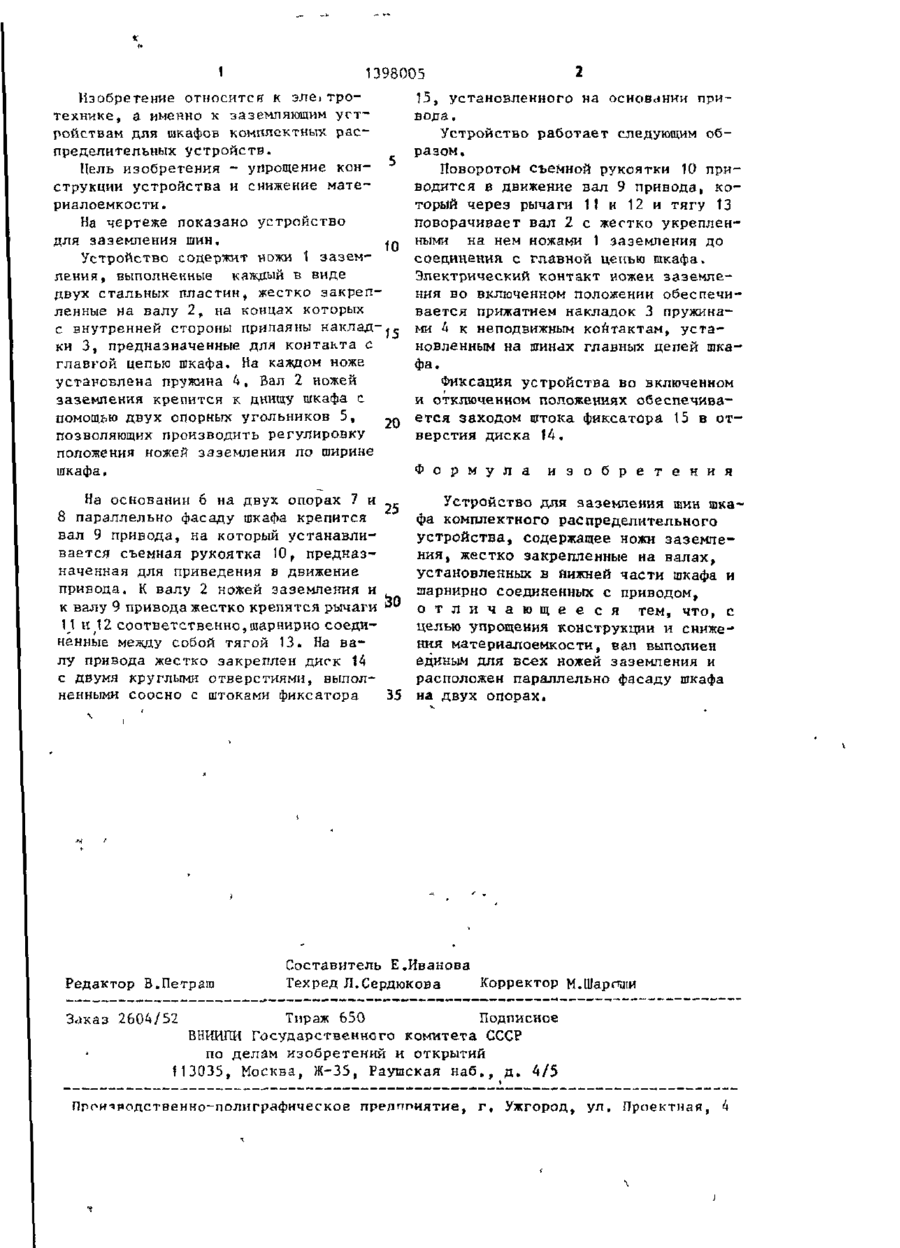

Изобретение относится к элект ротехннке, точнее к комплектным распределительным устройствам. Цель упрощение конструкции и уменьшение габаритов. Устройство содержит ножи заземления 1 и привод для их управления, вал привода 2 расположен параллельно фасаду шкафа и шарнирно соединен с ножами заземления 1, жест ко закрепленными на одном общем валу. Конструкция позволяет отказаться от трудоемких и материалсемких элеНеитов конструкции. 1 ил. 5 г Фасад шкафа 10 \ J-L ч \ъ 11 7 6 00 00 г п СП \ 8 t Изобретение 1398005 ОТНОСИТСЯ К ЗЛЄІ ТрО технике, а именно к заземляющим устройствам для шкафов комплектных распределительных устройств. Цель изобретения - упрощение конструкции устройства и снижение материалоемкости. На чертеже показано устройство для заземления шин. Устройство содержит яожи 1 заземления, выполненные каждый в виде двух стальных пластин, жестко закрепленные на валу 2f на концах которых с внутренней стороны припаяны накладки 3, предназначенные для контакта с главкой цепью шкафа. На каждом ноже установлена пружина 4, Вал 2 ножей заземления крепится к днищу шкафа с помощью двух опорных угольников 5, 20 позволяющих производить регулировку положения ножей заземления по ширине шкафа, На основании 6 на двух опорах 7 и 8 параллельно фасаду шкафа крепится 25 вал 9 привода, на который устанавливается съемная рукоятка 10, предназначенная для приведения в движение привода. К валу 2 ножей заземления и к валу 9 привода жестко крепятся рычаги 11 и 12 соответственно,шарнирно соединенные между собой тягой 13. На валу привода жестко закреплен диск 14 с двумя круглыми отверстиями, выполненными соосно с штоками фиксатора 35 Редактор В.Петрага 15, установленного на основании привода. Устройство работает следующим образом. Поворотом съемной рукоятки 10 приводится в движение вал 9 привода, который через рычаги И и 12 и тягу 13 поворачивает вал 2 с жестко укрепленными на нем ножами 1 заземления до соединения с главной цепью шкафа. Электрический контакт ножей заземления во включенном положении обеспечивается прижатием накладок 3 пружинами 4 к неподвижным контактам, установленным на шинах главных цепей шкафа. Фиксация устройства во включенном и отключенном положениях обеспечивается заходом штока фиксатора 15 в отверстия диска 14. Ф о р м у л а и з о б р е т е н и я Устройство для заземления шин шкафа комплектного распределительного устройства, содержащее ножи заземления, жестко закрепленные на валах, установленных в нижней части шкафа и згарнирно соединенных с приводом, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и снижения материалоемкости, вал выполнен единым для всех ножей заземления и расположен параллельно фасаду шкафа на двух опорах. Составитель Е.Иванова Техред Л.Сердюкова Корректор М.Шаргши Заказ 2604/52 Тираж 650 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 ПРпи-чРОДСтвенно-лолиграфическое предприятие, г, Ужгород, ул. Проектная, 4
