Переносне заземлення

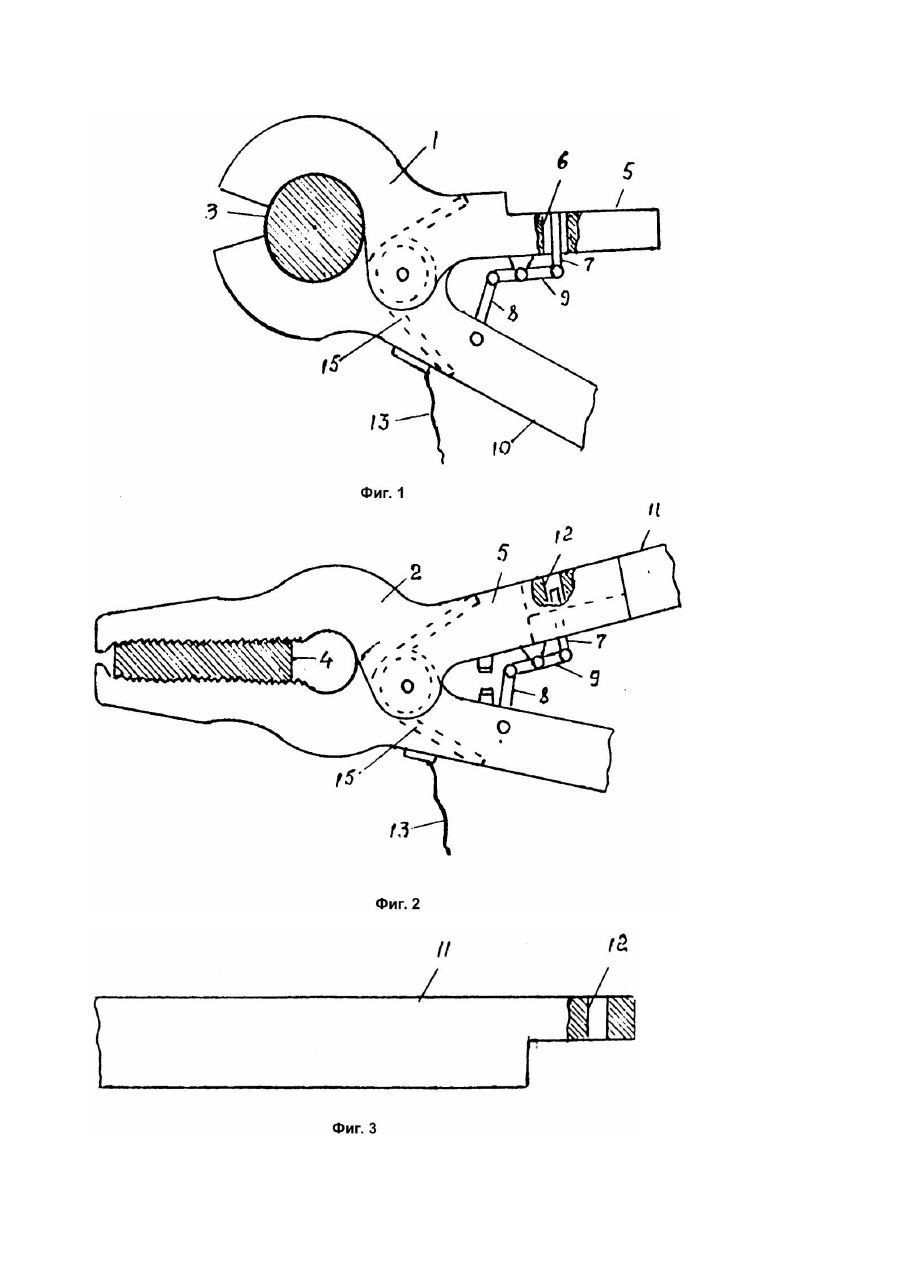

Изобретение относится к устройствам для заземления токоведущих частей ремонтируемых электроустановок и может быть использовано для тяговых подстанций и постов секционирования электрических железных дорог при ремонтных работах. Известно переносное заземление (Патент США №3850490, м.кл. 339 - 14, 1974г.), содержащее соединенные между собой электрически клещи с подпружиненными друг к другу губками с рабочими поверхностями, выбираемыми ответными форме заземляемого объекта и заземляемой скобы с возможностью закрепления ее к заземлителю. Недостаток известного переносного заземления определяется тем, что оно не исключает нарушений правил безопасности при наложении и снятии заземления при ошибочных действиях персонала, что приводит к травматизму, так как в конструкции отсутствует блокировочное устройство. В основу изобретения поставлена задача создания переносного заземления для тяговых подстанций и постов секционирования в котором задействовано блокировочное устройство обеспечивающее наложение и снятие заземления в определенной последовательности, т.е. при наложении заземления его сначала присоединяют к заземлителю, а затем навешивают на заземляемые провод или конструкцию и, наоборот, при снятии заземления, его сначала снимают с заземляемого провода или конструкции, а затем отсоединяют от заземлителя. Этим достигается технический результат - повышение безопасности работ за счет возможности установки и снятия переносного заземления в определенной последовательности, и за счет этого исключаются нарушение правил техники безопасности при ошибочных действиях персонала, приводящих к травматизму. Поставленная задача решается тем, что в переносном заземлении содержащем соединенную между собой электрически пару клещей с подпруженными друг к другу губками с рабочими поверхностями, выбираемыми ответными форме заземляемого объекта и заземлителя, согласно изобретению, одна из рукояток каждых клещей укорочена и имеет диаметральное отверстие на конце, а заземление снабжено штифтами, размещенными в каждом диаметральном отверстии, тягами, фиксаторами, выполненными в виде установленных на каждой укороченной рукоятке двуплечих рычагов, одни концы которых соединены шарнирно со шти фтами, а другие посредством тяг - с удлиненными рукоятками, и удлинителем укороченных рукояток в виде стержней с диаметральным отверстием на конце для соединения со штифтом. Причинно-следственная связь между совокупностью существенных признаков и полученным техническим результатом заключается в том, что в переносное заземление введено блокировочное устройство, регламентирующее определенный порядок наложения и снятия переносного заземления. Одна из рукояток каждых клещей укорочена и снабжена одним удлинителем укороченных рукояток, при этом удлинитель можно снять только при закреплении клещей к заземлителю для последующего соединения со вторыми клещами закрепления их на заземляемые провод или конструкцию. Этим достигается технический результат- повышение безопасности работ за счет возможности установки и снятия переносного заземления в определенной последовательности, и за счет этого исключаются нарушения правил техники безопасности при ошибочных действиях персонала, приводящие к травматизму. На фиг.1 изображены клещи, охватывающие заземлитель; на фиг.2 - клещи, охватывающие токопроводящую шину; на фиг. 3 -удлинитель рукояток. Переносное заземление содержит электрически соединенные между собой клещи 1 и 2 с подпружиненными друг к другу губками с рабочими поверхностями у клещей 1 - по форме заземлителя 3, а у клещей 2 - по форме токопроводящей шины 4. Одна из рукояток 5 клещей 1 и 2 укорочена и имеет диаметральное отверстие 6 на конце. Переносное заземление снабжено штифтами 7, размещенными в каждом диаметральном отверстии 6, тягами 8, фиксаторами, выполненными в виде установленных на каждой укороченной рукоятке 5 двуплечи х рычагов 9, одни концы которых соединены шарнирно со штифтами 7, а другие посредством тяг 8 - с удлиненными рукоятками 10. Переносное заземление также снабжено удлинителем укороченных рукояток 5 в виде стержня 11 с диаметральным отверстием 12 на конце для соединения со штифтом 7. Электрическое соединение клещей 1 и 2 осуществляют посредством провода 13. Исходное положение клещей 2 фиксируется защелкой 14 и пружиной 15. Переносное заземление работает следующим образом. В исходном положении стержень 11 соединен с рукояткой 5 клещей 1. Под действием пружины 15 губки клещей 1 сжаты, шти фт 7 заходит в отверстие 12 стержня 11, стержень 11 при этом оказывается зафиксированным на укороченной рукоятке 5. При наложении клещей 1 на заземлитель 3 губки расходятся, рычаг 9 через тягу 8 выдвигает штифт 7, стержень 11 при этом освобождается. Затем его устанавливают на рукоятку 5 клещей 2, которые в исходном положении удерживаются защелкой 14. Губки клещей 2 разведены, штифт 7 не выступает из отверстия 6 рукоятки 5, стержень 11 имеет возможность установки на рукоятке 5. При сжатии рукояток 5 и 10 защелка 14 освобождается. При отпускании рукояток 5 и 10 губки клещей 2 под действием пружины 15 охватывают токопроводящую шин у 4, шти фт 7 входит в отверстие 12 стержня 11, который остается на рукоятке 5 до окончания работ. Снятие заземления производится в обратном порядке.
