Прасувальна дошка

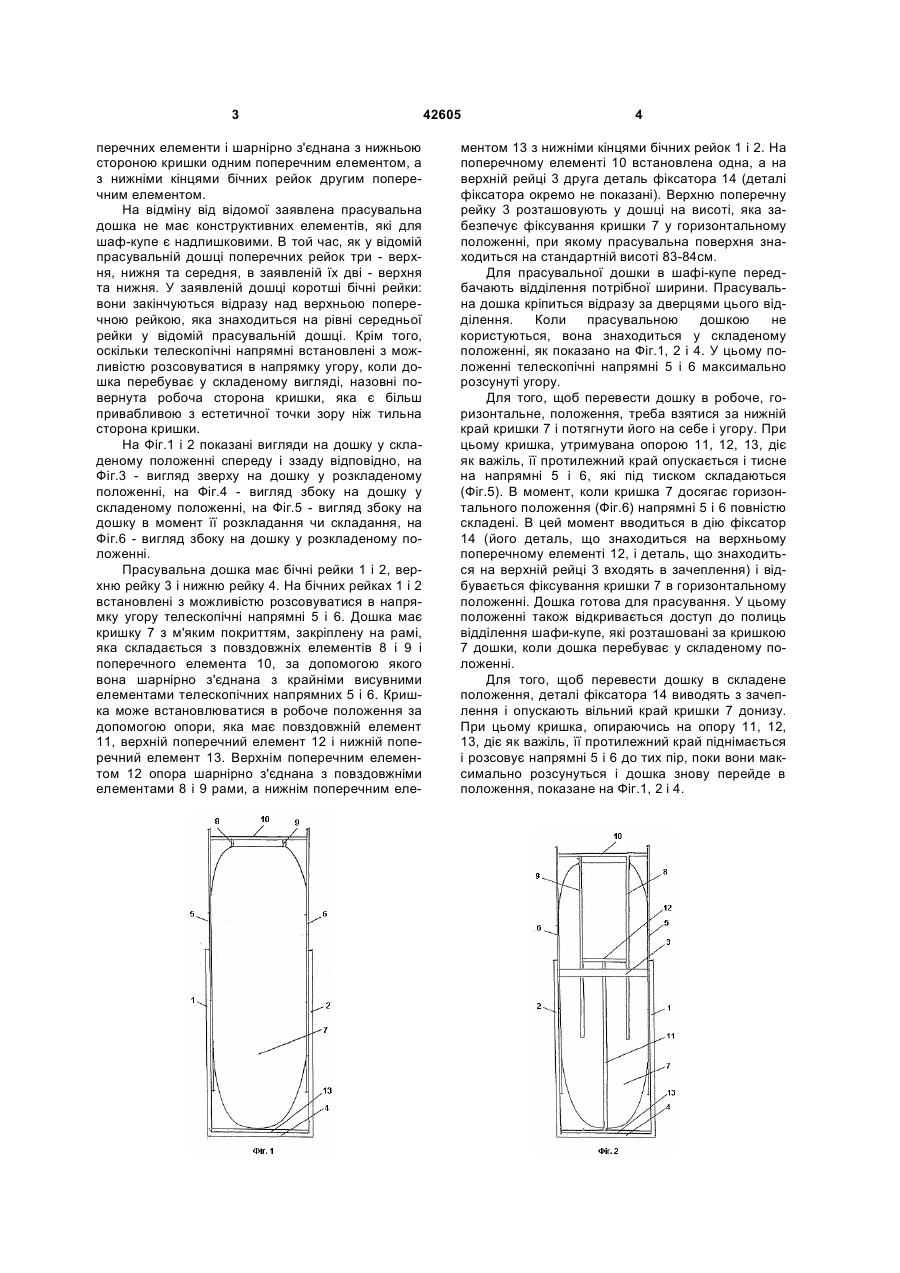

1. Прасувальна дошка, яка містить дві бічні рейки і поперечні рейки, що їх з'єднують, телескопічні напрямні, закріплені на бічних рейках, кришку з м'яким покриттям, шарнірно з'єднану з крайнім висувним елементом телескопічних напрямних, опору, шарнірно з'єднану одним кінцем з нижньою стороною кришки, а другим кінцем - з нижнім кінцем бічних рейок, і засіб фіксування кришки в робочому положенні, яка відрізняється тим, що те 3 перечних елементи і шарнірно з'єднана з нижньою стороною кришки одним поперечним елементом, а з нижніми кінцями бічних рейок другим поперечним елементом. На відміну від відомої заявлена прасувальна дошка не має конструктивних елементів, які для шаф-купе є надлишковими. В той час, як у відомій прасувальній дошці поперечних рейок три - верхня, нижня та середня, в заявленій їх дві - верхня та нижня. У заявленій дошці коротші бічні рейки: вони закінчуються відразу над верхньою поперечною рейкою, яка знаходиться на рівні середньої рейки у відомій прасувальній дошці. Крім того, оскільки телескопічні напрямні встановлені з можливістю розсовуватися в напрямку угору, коли дошка перебуває у складеному вигляді, назовні повернута робоча сторона кришки, яка є більш привабливою з естетичної точки зору ніж тильна сторона кришки. На Фіг.1 і 2 показані вигляди на дошку у складеному положенні спереду і ззаду відповідно, на Фіг.3 - вигляд зверху на дошку у розкладеному положенні, на Фіг.4 - вигляд збоку на дошку у складеному положенні, на Фіг.5 - вигляд збоку на дошку в момент її розкладання чи складання, на Фіг.6 - вигляд збоку на дошку у розкладеному положенні. Прасувальна дошка має бічні рейки 1 і 2, верхню рейку 3 і нижню рейку 4. На бічних рейках 1 і 2 встановлені з можливістю розсовуватися в напрямку угору телескопічні напрямні 5 і 6. Дошка має кришку 7 з м'яким покриттям, закріплену на рамі, яка складається з повздовжніх елементів 8 і 9 і поперечного елемента 10, за допомогою якого вона шарнірно з'єднана з крайніми висувними елементами телескопічних напрямних 5 і 6. Кришка може встановлюватися в робоче положення за допомогою опори, яка має повздовжній елемент 11, верхній поперечний елемент 12 і нижній поперечний елемент 13. Верхнім поперечним елементом 12 опора шарнірно з'єднана з повздовжніми елементами 8 і 9 рами, а нижнім поперечним еле 42605 4 ментом 13 з нижніми кінцями бічних рейок 1 і 2. На поперечному елементі 10 встановлена одна, а на верхній рейці 3 друга деталь фіксатора 14 (деталі фіксатора окремо не показані). Верхню поперечну рейку 3 розташовують у дошці на висоті, яка забезпечує фіксування кришки 7 у горизонтальному положенні, при якому прасувальна поверхня знаходиться на стандартній висоті 83-84см. Для прасувальної дошки в шафі-купе передбачають відділення потрібної ширини. Прасувальна дошка кріпиться відразу за дверцями цього відділення. Коли прасувальною дошкою не користуються, вона знаходиться у складеному положенні, як показано на Фіг.1, 2 і 4. У цьому положенні телескопічні напрямні 5 і 6 максимально розсунуті угору. Для того, щоб перевести дошку в робоче, горизонтальне, положення, треба взятися за нижній край кришки 7 і потягнути його на себе і угору. При цьому кришка, утримувана опорою 11, 12, 13, діє як важіль, її протилежний край опускається і тисне на напрямні 5 і 6, які під тиском складаються (Фіг.5). В момент, коли кришка 7 досягає горизонтального положення (Фіг.6) напрямні 5 і 6 повністю складені. В цей момент вводиться в дію фіксатор 14 (його деталь, що знаходиться на верхньому поперечному елементі 12, і деталь, що знаходиться на верхній рейці 3 входять в зачеплення) і відбувається фіксування кришки 7 в горизонтальному положенні. Дошка готова для прасування. У цьому положенні також відкривається доступ до полиць відділення шафи-купе, які розташовані за кришкою 7 дошки, коли дошка перебуває у складеному положенні. Для того, щоб перевести дошку в складене положення, деталі фіксатора 14 виводять з зачеплення і опускають вільний край кришки 7 донизу. При цьому кришка, опираючись на опору 11, 12, 13, діє як важіль, її протилежний край піднімається і розсовує напрямні 5 і 6 до тих пір, поки вони максимально розсунуться і дошка знову перейде в положення, показане на Фіг.1, 2 і 4. 5 42605 6 7 Комп’ютерна верстка Л. Купенко 42605 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
