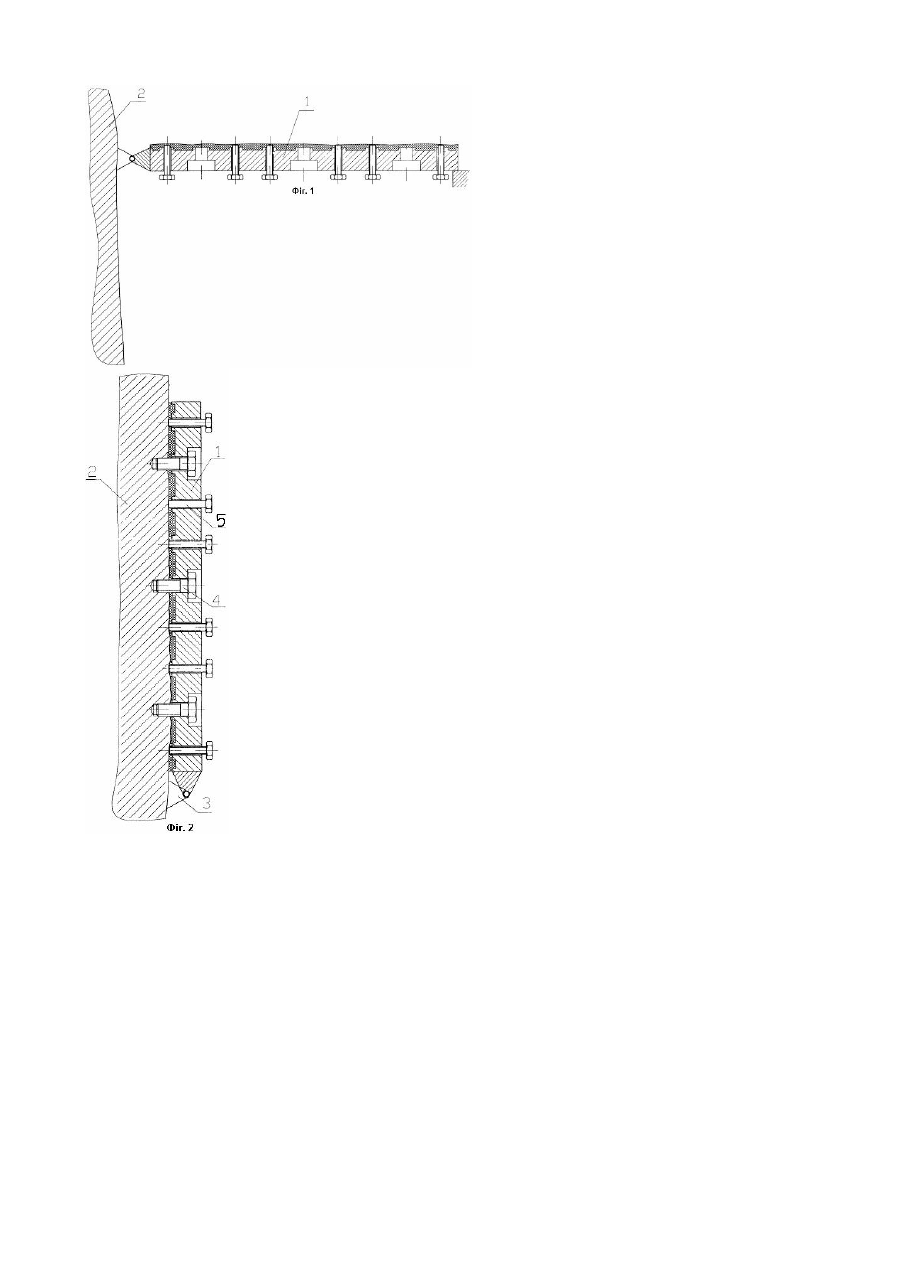

Спосіб монтажу захисної планки станини прокатного стана

Корисна модель відноситься до галузі металургії, а точніше до важконавантажених прокатних станів. Винахід також може бути використаний в інших галузях промисловості. Відомий спосіб монтажу захисних планок, описаний на стор.182 (мал.86) у книзі И.А. Утина, Ю.Д. Нестерова, Г.И. Шандренко "Ремонт оборудования трубопрокатных цехов", М.: Металлургия, 1975г. У відомому технічному рішенні захисну планку піднімають краном на необхідну висоту, потім наживляють болти її кріплення до станини і закручують болти до упору. Потім визначають шляхом геодезичних вимірів, чи встала захисна планка в проектний розмір. Якщо ні, і її товщина більша, то захисну планку знімають, шліфують на величину надлишку і знову встановлюють за описаною технологією. В остаточному варіанті планка буде виставлена, однак домогтися, щоб проектний розмір був однаковий по всій площі захисної планки, яка становить 2-3м2, не представляється можливим через погрішності обробки станини після ремонту (наплавлення і ручне відшліфовування), і через необхідність виставити захисну планку з точністю 0,1-0,2мм. Відомий також спосіб монтажу захисних планок, що випливає з роботи конструкції зображеної на кресленні Новокраматорського заводу №391 з-611 СБ "Подушка робочого валка стана 1680". У відомому технічному рішенні на доповнення до описаних вище прийомів монтажу додають операцію підкладання під захисні планки клинових прокладок, які дозволяють виставити захисну планку в проектне положення. Однак і за допомогою цього технічного рішення не вдається виставити захисні планки в проектне положення з необхідною точністю. Крім того, при сприйнятті захисними планками ударних навантаженнях захисних планок і ослабленні болтових з'єднань клинові планки можуть випадати й в цілому порушувати працездатність прокатного стана через відсутність фіксації захисної планки. З відомих способів монтажу захисної планки опорної поверхні в машин найбільш близьким поза технічною сутністю є спосіб монтажу, описаний на стор.144 (мал.68) у книзі И.А. Утина, Ю.Д. Нестерова, Г.И. Шандренко "Ремонт оборудования трубопрокатных цехов", М.: Металлургия, 1975 г. У цьому способі захисну планку піднімають краном до проектного по висоті положення, потім притискають до станини і фіксують її проектне положення за допомогою штифтів. Потім вкручуються болти і захисна планка в проектному положенні закріплена. Відомий спосіб дозволяє з мінімальними витратами часу змонтувати захисну планку, однак він не забезпечує якісною виставлення її в проектне положення у вертикальній та горизонтальній площинах, що призводить до інтенсивного її зносу в процесі контакту з подушками прокатних валків і передчасного виходу з ладу і самої захисної планки і прокатного стана в цілому, оскільки зазори, які з'явилися, між планкою і подушкою валка викликають неприпустимі ударні навантаження в момент захоплення металу й в момент його виходу з прокатної кліті. В основу корисної моделі поставлене завдання удосконалити спосіб монтажу захисної планки опорної поверхні станин прокатного стана, у якому за рахунок введення нових прийомів, досягається точне встановлення захисної планки в проектне положення, а це забезпечує підвищення надійності важконавантажених металургійних машин і збільшення терміну їхньої служби. Для вирішення поставленого завдання в способі монтажу захисної планки станин прокатного стана, який включає підйом планки, встановлення її у вертикальне положення, фіксацію до станини кліті, відповідно до корисної моделі, встановлення захисної планки у вертикальне положення здійснюють з можливістю її повороту, коректують її положення шляхом відтискування від станини, знімають фіксацію, повертають, наносять металополімерний матеріал і потім знову встановлюють у вертикальне положення з остаточною фіксацією до станини. Таке виконання способу дозволяє виставити у проектне положення захисну планку у вертикальній площині з точністю до 0,1-0,2мм і тим самим вирішити проблему відновлення проектних розмірів зношених опорних поверхонь важконавантажених машин. Крім того, відновлення проектних розмірів знижує ударні навантаження в прокатній кліті та підвищує термін її служби. Таким чином, сукупність названих ознак дозволяє одержати нову технічну властивість - підвищення надійності прокатної кліті та терміну її служби. Нижче описаний приклад конкретного виконання способу монтажу захисної планки станин прокатного стана. На фіг.1 представлена схема здійснення способу монтажу захисної планки станин прокатного стана (відкинуте положення захисної планки). На фіг.2 те ж саме (остаточна фіксація планки болтами). Спосіб здійснюється таким чином. Захисну планку 1 станини 2 прокатного стана встановлюють у вертикальне положення та нижньою своєю частиною кріплять до станини 2 прокатного стана за допомогою кронштейна 3. Болтами 4 планку 1 попередньо притягують до станини 2 і потім шляхом регулювання гвинтами 5 виставляють у проектне положення, тобто з відхиленням від вертикальної площини в будь-якій її точці не більше 0,1-0,2мм. Після цього болти 4 відкручують, планку 1 відкидають на кронштейні 3, наносять на поверхню, звернену до станини металополімерний матеріал 6, потім знову планку піднімають, ставлять у вертикальне положення і притягують до станини болтами 4. Голівки гвинтів 5 зрізують і зачищають місце зрізу шліфувальними машинками. Запропонована корисна модель монтажу захисної планки станин прокатного стана дозволяє виставляти захисну планку в проектне положення, тобто з високою точністю, що виключає можливість ударних навантажень під час роботи стана, і сприяла продовженню його терміну служби. Таким чином, запропонована корисна мдель дозволяє підвищити надійність важконавантажених машин і знизити експлуатаційні витрати.
