120 мм міномет

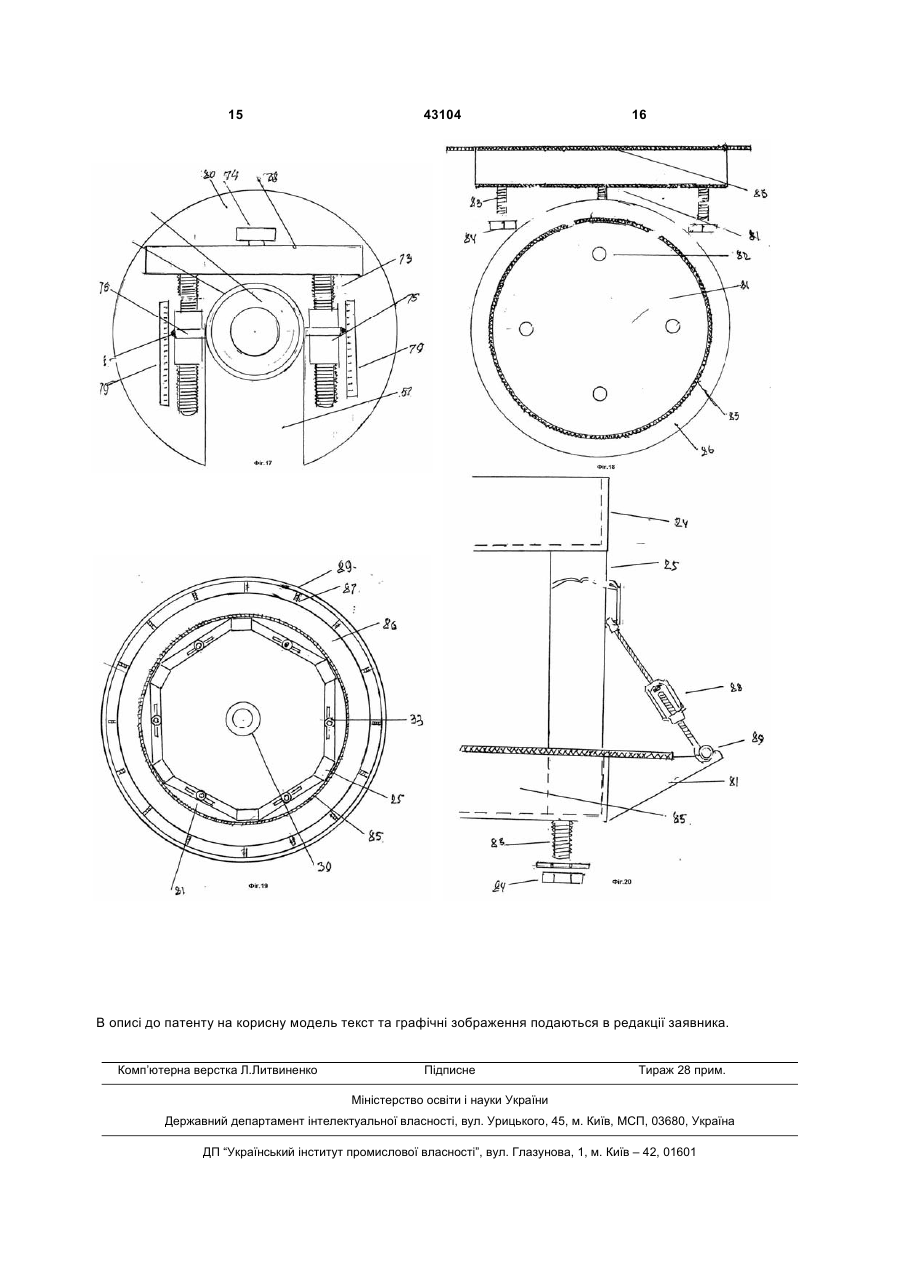

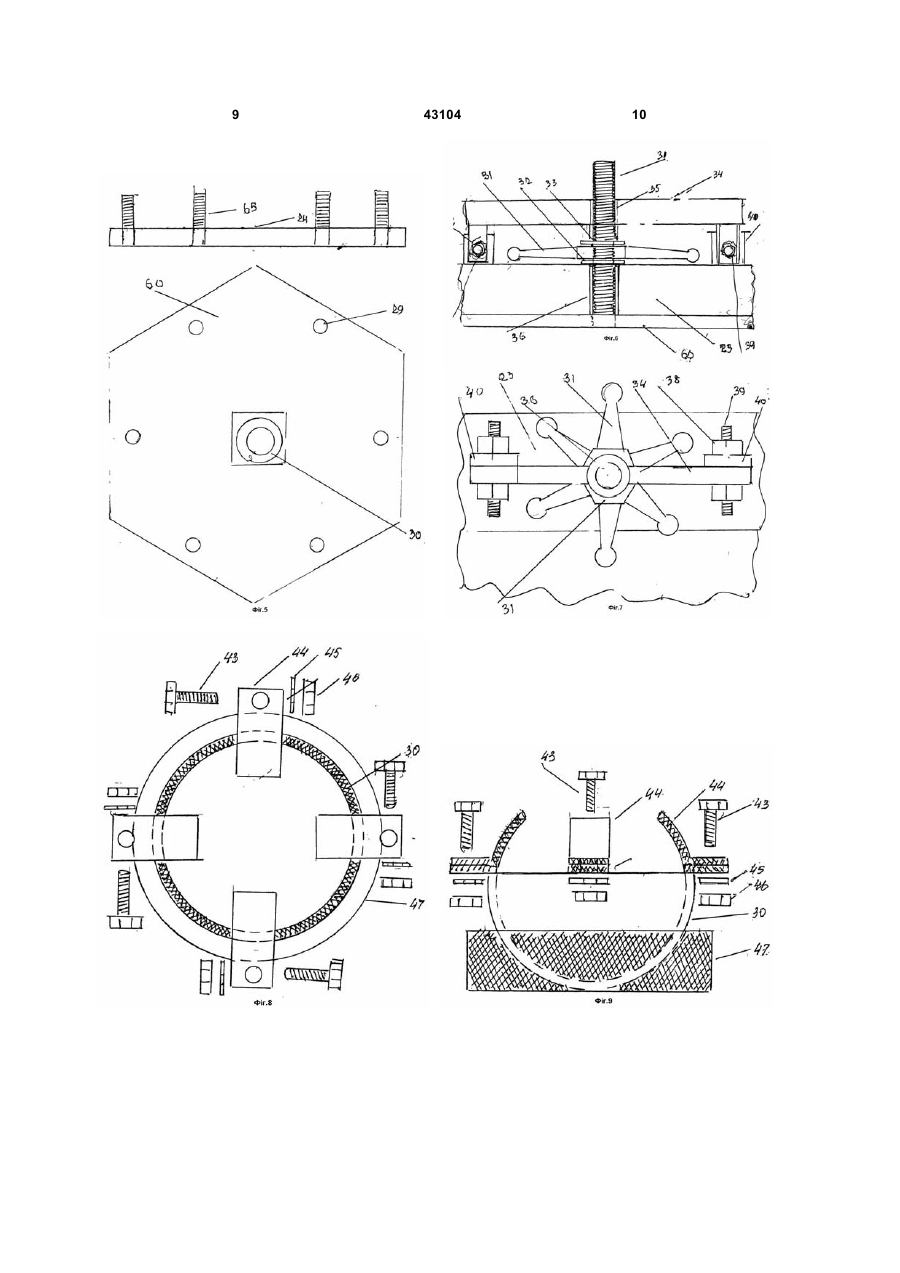

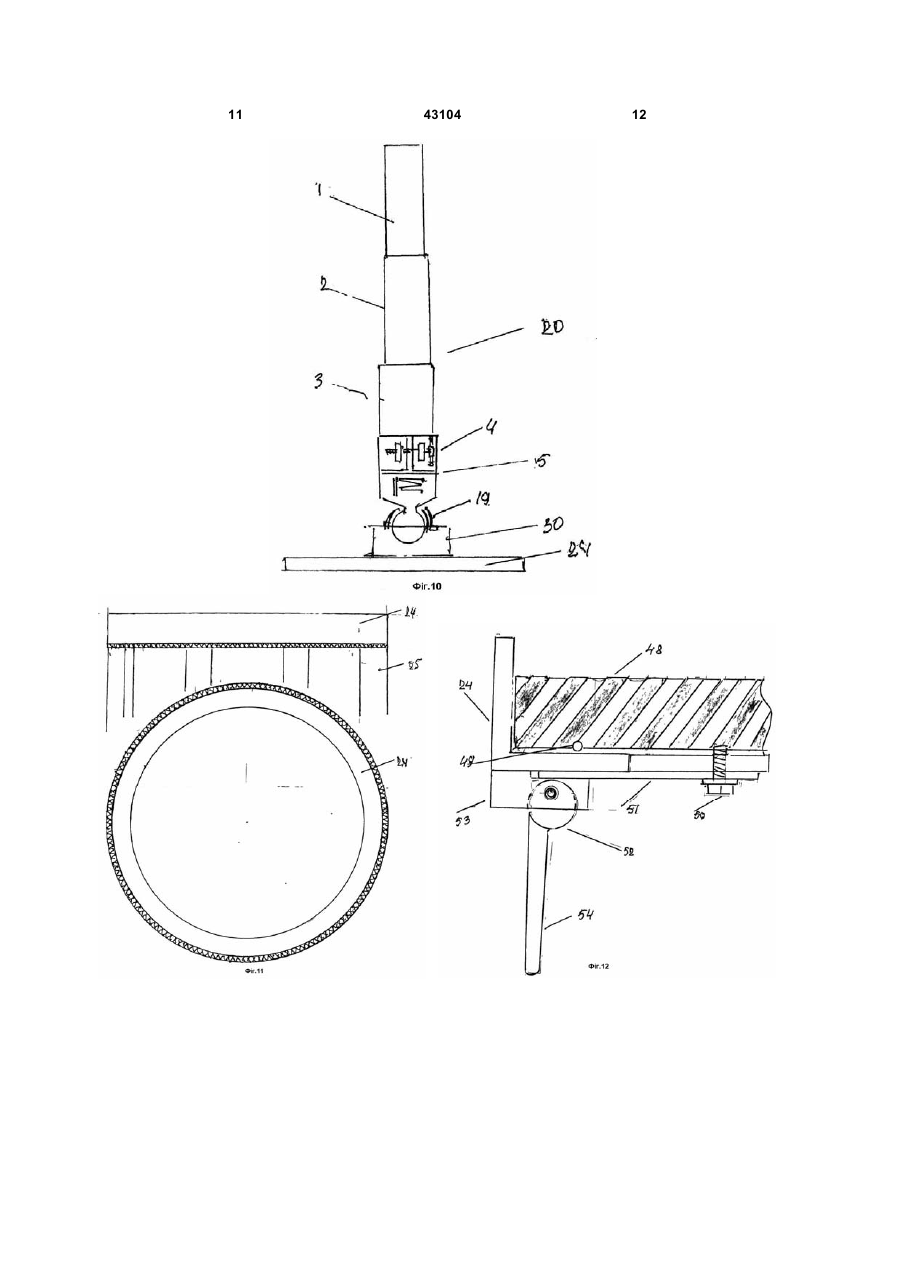

1. 120 мм міномет, що має у своєму складі ствол, опорну плиту, двоногу-лафет як передню опору, прицілювальні та горизонтуючі прилади, який відрізняється тим, що він має багатогранний корпус, який складається із двох ярусів, на яких кріпляться стаціонарно усі прилади та пристосування, на нижньому ярусі монтується опорна плита, де на її середині у сферичний келих ставиться вертикально ствол, а на кожній боковині нижнього ярусу монтуються горизонтуючі прилади, рівні яких розташовуються на верхньому ярусі, на якому розташовуються прицілювальні прилади, затискні прилади та мірні лінійки, які забезпечують стрілянину, та сталеве корито, яке забезпечує міцний 3 був ПМ-120 мм міномет 1938 року. "Руководство служби". Частина 1. МО СРСР-1982 р. Μ. Військове видавництво с. 82-89, а другий варіант це 120 мм міномет 2С9 /сані/. Буксіруємий. Проведений аналіз, що незалежно від калібру чи ваги міномету недоліки, які супроводжували бойову діяльність, а це підготування вогневої позиції та стрілянина та переміщення, як маневр на полі бою на що впливають всі складові, а це і площа під мінометом, чи м'який, чи твердий грунт, бо все це впливає на стійкість при стрілянині то єсть на порушення лінії прицілювання. Такі недоліки, які закладені у стару збірно-розбірну конструкцію ще винахідником, який зробив цей вогневий засіб, який простояв у бойовому складі сто років без усяких змін. Рішення технічної задачі по ліквідуванню усіх недоліків у вищеназваної конструкції прийшла потреба пропонувати нову конструкцію, з новим стволом, яка має кращі бойові показники, а це багатогранна конструкція, яка у своєму складі має корпус, на якому прилаштовуються усі прилади стаціонарно, де на нижньому ярусі розташовуються опорна плита, горизонтуючі пристосування та ствол, який складається із п’яти складових, який встромлений у сферичний келих вертикально, а на кожній із боковин шестикутника нижнього ярусу розташовуються горизонтуючі прилади, а на верхньому ярусі розташовані прицілювальні прилади як по горизонталі, так і по вертикалі, а затискні прилади розташовані з низу кола верхнього ярусу. Усі прилади та улаштування дають можливість нової конструкції ліквідувати усі недоліки, які були у прототипу, а це покращення купності, можливість стрілянини від 0° до 360° по колу, а стрілянина до 25 тисяч метрів, а сама конструкція має можливість названа самоходною бо її конструкція розташовується на площі кузова автомобіля по 3-4 одиниці. Таким чином заявлений міномет відповідає критерію як корисна модель Ноу-хау, у якого немає аналогів у світі. Вище заявлене технічне рішення в якого немає потреби зрівнювати із прототипом бо нове рішення має критерій "новизна" А сутність даного винаходу показано на Фіг. 1, 2, де показано загальний вигляд нового 120 мм міномету, як стаціонар /вигляд збоку та вигляд зверху/. 120 мм нової конструкції міномет має у собі зроблений із сталевого профілю корпус 21 Фіг. - 3, який складається із нижнього ярусу 23 та верхнього ярусу 24 які між собою зварені електрозваркою, стояками 25. Нижній ярус - Фіг. - 4, 5,6, 7, 8, 9,10. Нижній ярус 23 Фіг. – 4 - це є геометрична фігура як багатокутник, посередині кожної сторони змонтовані горизонтуючі прилади 25 - опорна плита 60 Фіг. - 5 в якої на кожній її стороні зроблені дірки 29, а горизонтуючий прилад який складається з великої гайки 31 шайби 32, 33 та коромисла 34 трубки 35 та закріплюючих болтів 39 та гайок 4 за провушини 40. Таким чином надітий на болт 65 стороною багатокутника 23 Фіг. - 4, дірками 29 з трубками 36 буде викручена гайка 31, яка буде 43104 4 впиратись у шайбу 33 у трубку 35 коромисла 34 тоді багатокутник нижнього ярусу, своєю стороною буде підніматись, що так буде горизонтуватись верхній ярус по уровнях, які розміщені на його поверхні. Всі ці дії дають можливість якісно виставить кут прицілювального приладу для стрілянини на далекість. Опорна плита Фіг. - 4, 5, 8, 9, 10. Опорна плита 60 з болтами 65 Фіг. - 5 та у центрі якої поставлена сферична чаша 30 в яку встромляється ствол 20 Фіг. - 10. Нижній ярус 23 своїми дірками надягається на болти опорної плити 24. На вищеозначені болти накручуються гайки 31 горизонтуючого приладу. По середині опорної плити кріпиться сферична чаша /келих/ 30. В цей келих встромляється своєю кульковою опорою 19 на сферичну чашу 30 електрозваркою приварюються провушини 42, з дірками до яких болтами 43 через дірки зроблені у обмежувачах 44 кріпиться до провушини болтом 43 шайбою 45 і гайкою 46. Фіг. - 8, 9. Цей прилад робиться для того, щоб ліквідувати який ніби рух стволу поставлений вертикально при стрілянині та марші та маневруна полі бою. Верхній ярус 11,12, 13,14. Верхній ярус нового 120 мм міномету складається із основи яруса 24, який зроблений із міцного кута 70 × 70 мм, скручений у коло, а кінці якого зварені, а внутрішня полка, на якій зроблені не на скрізь невеликі ямки, в які повинні бути вкладені шарики із підшипника, 49 на які буде розташовуватись велика шестерня 48 редуктора прицілювального приладу по горизонталі Фіг. - 13, з низу якої болтами 50 кріпиться сталеве коло, товщина якого 2 мм це коло 51 буде притискуватись до нижньої частини верхнього ярусу 24 ексцентриком 52, який кріпиться провушинами 53. Фіг. - 12, а їх буде шість, які розташовані по низу кола. Ручкою ексцентрика 54 вперед та вверх сталеве коло буде притиснуто до нижньої частини кута 24 верхнього ярусу. Рух шестерні 48 припиниться. Редуктор прицілювання по горизонталі. Фіг. 13. Велика шестерня 48 редуктора покладена на нижню площину основи верхнього ярусу 24, а мала шестерня 55 з ручкою 56, яка розташована на фахово приробленій площині 28 /полиці/, яка приварена до верхнього кінця стояка 26. Велика шестерня має прорізь 57, в яку встромляється, своєю середньою часткою стволу, на яку надягається хомут-поводир 58, який двигає ствол міномету Фіг. - 17 вперед та назад приладом прицілювання по вертикалі Фіг. - 15,16,17. Мала шестерня 55 на площі 28, в яку встромляється на ось 59, на якій розташовуються шайби 60, доповнювач 61 після чого надягається сталевий кожух 62, а на нього надягається ручка 56 редуктора Фіг. – 13, яка прикручується шурупом 63 та шайбою 64. Знизу площини ось прикручується гайкою 65 та шайбою 66. При чому повертаючи ручку редуктора 56 шестерня 55 своїми зубами які входять в зацеп із зубами великої шестерні 48, яка буде крутитись навколо стволу 20, то своєю стрілкою-візірем 67, який розташований на шестерні 48 Фіг. - 13 покаже 5 цифру, яка розташована на мірній лінійці 49 розташованої зверху верхнього ярусу. Ця цифра буде азимутом для стрілянини. Таким чином, нова конструкція міномету получила можливість вести стрілянину по цілі від 0° до 360° по колу. Чого немає ні один міномет у світі і ні один калібр міномету. Редуктор прицілювання по вертикалі. Фіг.15,16,17. Редуктор для прицілювання міномету по вертикалі складається із трьох шестерень 70, 71, 72 у середину яких встромлені направляючі 73, а у середню ручку 74. Направляючі, які встромлені у дірки шестерень 70, на які накручені великі гайки 75, на які зверху, у виямки кладуться цапфи 76 хомута-поводиря 77. Таким чином прокручуючи ручку 74 редуктора шестерні будуть крутиться 70, 73, 71 тоді будуть крутиться направляючі з нарізаною різьбою 73, на яких надіті гайки 75, які будуть рухатись вперед та назад перемістити хомут 77 надітий на середню частку стволу 20, який буде переміщатись де гайка своїм стрілкою-візиром 78 покаже кут на мірній лінійці 79. Таким чином міномет забезпечений прицілювальним приладом по вертикалі, який накладається своєю площею 80 та вирізом 67 укладається на площу великої шестерні 48 та кріпиться болтами /шурупами/, до її тіла. Затискний механізм Фіг. - 12. Затискний механізм зроблений для ліквідування руху великої шестерні при стрілянині та на марші. Затискний механізм розташований на нижній частині основи ярусу де до його низу приварені провушини 53, на яких кріпиться ексцентрик з ручкою який затискає сталеве 2 мм коло 24, яке кріпиться болтами 50. Якщо ручку ексцентрика подати вперед, то своєю бородкою притисне сталеве коло до нижньої площі основи верхнього ярусу, або кута 70 × 70. Фіг. - 12. Сталеве корито. Фіг.Сталеве корито це пристосування в яке вставляється конструкція 120 мм міномету, на корпусі 21 змонтовані всі прилади та пристосування стаціонарно. Сталеве корито це сталеве коло 81 20 мм товщини в якому зроблено 5-6 дірок 82, в які вварені електрозваркою різьбою до низу болти 83, які проходять через площу кузова автомобіля на якому будуть розташовані та закріплені 3 - 4 одиниці нової конструкції 120 мм міномети гайкою 84. 43104 6 До сталевого кола 81 приварено сталевий борт 85, а зверху до борту приварений козирок 86 з низу якого приварено до 20 товстих косинок 87.Фіг. - 21. Для міцного кріплення конструкції 120 мм міномету у сталевому кориті своїм нижнім ярусом /опорною плитою/ своїми карабінами 88 своїм крючком чіпляє за сталеве коло 89, яке приварено до косинок Фіг. - 21, що міцно затискає конструкцію до кузову автомобілю. Розвантаження проходить тільки коли батарея прибула на вогневу позицію, а 120 мм міномет потребує орієнтування по боках світу. Після чого конструкція знову кріпиться до сталевого корита. Довідник «Іноземні армії «Військове видавництво МО СРСР 1982 р. с84/106,7 мм міномет М/МО 120-60. 2. Пм-120 зразок 1938 р. Руководство служби. Частина 1Μ Військове видавництво МО СРСР-1982 р. 2с12 /сані/ с 85.г88 /буксіруємий/. 3. Порівнювальна таблиця «існуючих та перспективних мінометів» Кандидатська дисертація. Інститут Озброєння. Україна 2001 рік. 4. ПМ-120мм міномет возімий варіант 2С9 «Нона С». Технічне обслуговування та інструкція по експлуатації. 2с9 СОТО Частина 1. Військове видавництво 1987 р. с.8-9 рис.2. Перелік креслень 120 мм міномету /возімий варіант/. 1. Загальний вигляд 120 мм міномету вигляд збоку - Фіг.1. 2. Загальний вигляд 120 мм міномету /вигляд зверху/. 3. Багатограновий корпус /вигляд збоку/ - Фіг.3. 4. Нижній ярус /вигляд зверху та збоку/ Фіг.4. 5. Опорна плита /вигляд зверху та збоку/ - Фіг. 5. 6. Горизонтуючий прилад /вигляд збоку/ Фіг.6-7. 7. Місце кулькової опори /вигляд зверху/ Фіг. 89. 8. Ствол 120 мм міномету /вигляд збоку/ Фіг.10. 9. Верхній ярус /вигляд зверху та збоку/ Фіг.11. 10. Верхній ярус /заживний прилад/ Фіг. 12. 11. Редуктор прицілювання по горизонталі /вигляд зверху/ Фіг. 13. 12. Редуктор прицілювання по горизонталі /вигляд збоку/ Фіг. 14. 13. Редуктор для прицілювання по вертикалі /вигляд зверху/ Фіг.-15, 16. 17. Сталеве корито /вигляд зверху та збоку/ Фіг. 18, 19, 20. 7 43104 8 9 43104 10 11 43104 12 13 43104 14 15 43104 16 В описі до патенту на корисну модель текст та графічні зображення подаються в редакції заявника. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
