Установка утримання свиноматки з поросятами

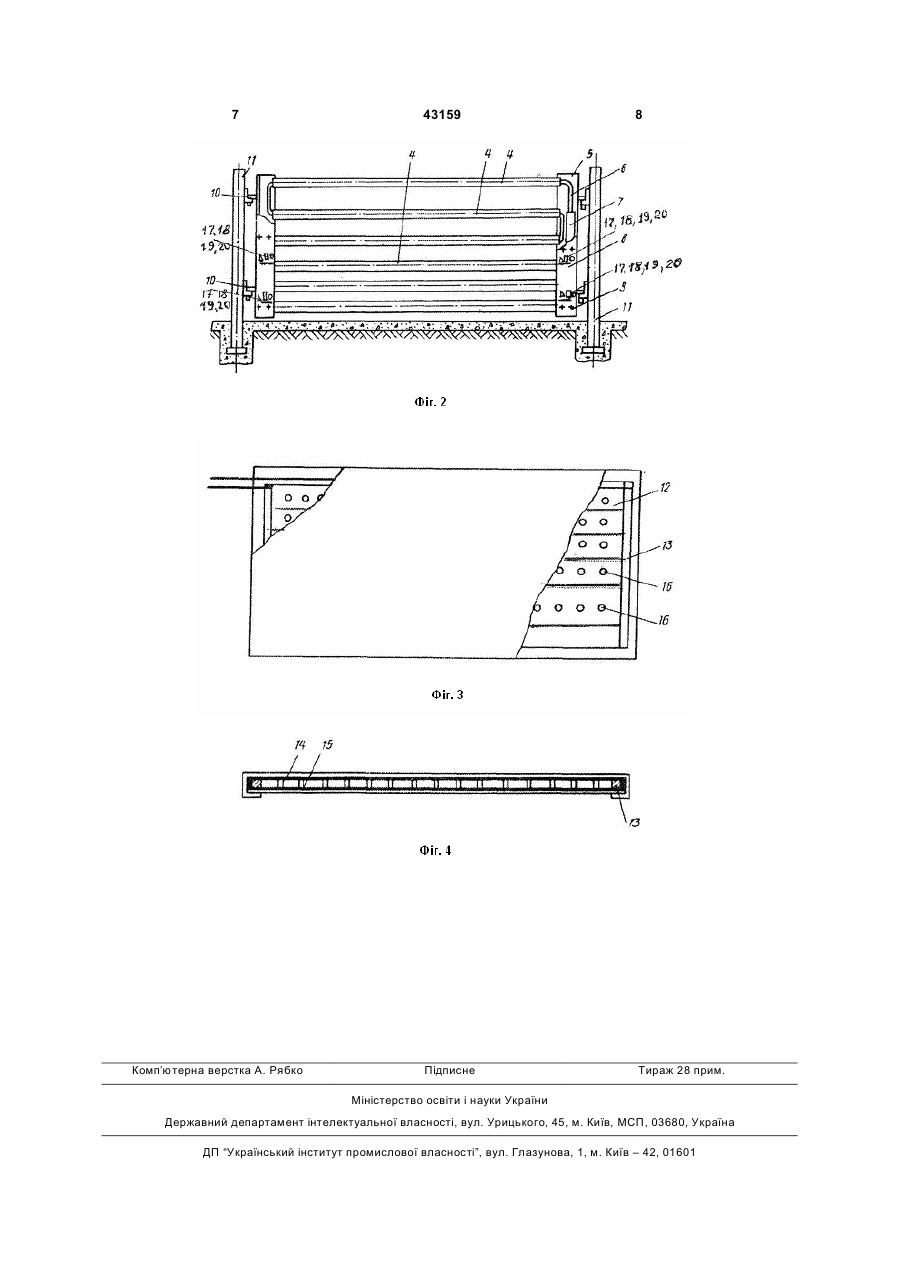

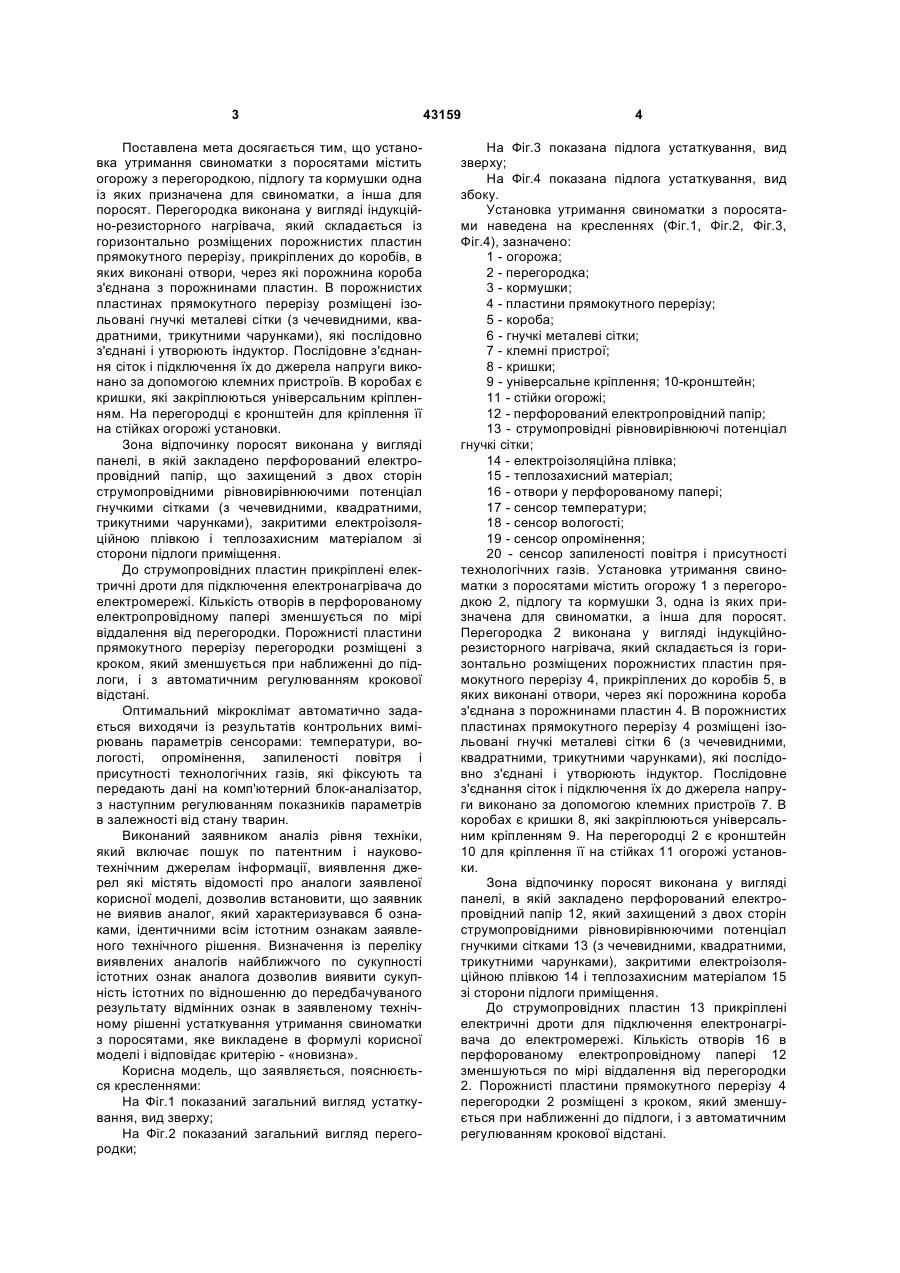

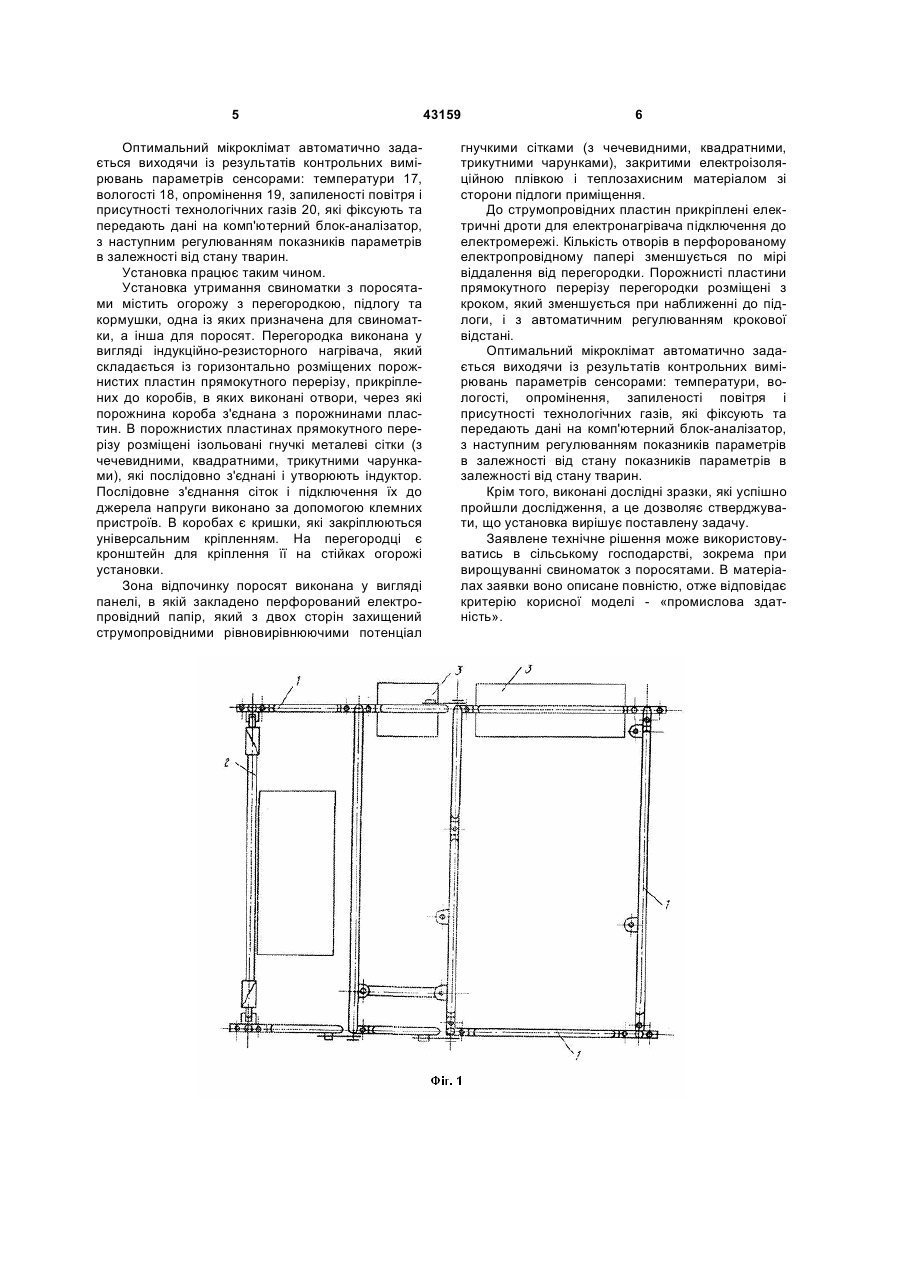

Установка для утримання свиноматки з поросятами, що містить огорожу з перегородкою, підлогу та кормушки, одна з яких призначена для свиноматки, а інша для поросят, яка відрізняється тим, що перегородка, з кронштейнами для її кріплення на огорожі, виконана у вигляді індукційно-резисторного нагрівача і складається з порожнистих пластин прямокутного перерізу, встановле U 1 3 Поставлена мета досягається тим, що установка утримання свиноматки з поросятами містить огорожу з перегородкою, підлогу та кормушки одна із яких призначена для свиноматки, а інша для поросят. Перегородка виконана у вигляді індукційно-резисторного нагрівача, який складається із горизонтально розміщених порожнистих пластин прямокутного перерізу, прикріплених до коробів, в яких виконані отвори, через які порожнина короба з'єднана з порожнинами пластин. В порожнистих пластинах прямокутного перерізу розміщені ізольовані гнучкі металеві сітки (з чечевидними, квадратними, трикутними чарунками), які послідовно з'єднані і утворюють індуктор. Послідовне з'єднання сіток і підключення їх до джерела напруги виконано за допомогою клемних пристроїв. В коробах є кришки, які закріплюються універсальним кріпленням. На перегородці є кронштейн для кріплення її на стійках огорожі установки. Зона відпочинку поросят виконана у вигляді панелі, в якій закладено перфорований електропровідний папір, що захищений з двох сторін струмопровідними рівновирівнюючими потенціал гнучкими сітками (з чечевидними, квадратними, трикутними чарунками), закритими електроізоляційною плівкою і теплозахисним матеріалом зі сторони підлоги приміщення. До струмопровідних пластин прикріплені електричні дроти для підключення електронагрівача до електромережі. Кількість отворів в перфорованому електропровідному папері зменшується по мірі віддалення від перегородки. Порожнисті пластини прямокутного перерізу перегородки розміщені з кроком, який зменшується при наближенні до підлоги, і з автоматичним регулюванням крокової відстані. Оптимальний мікроклімат автоматично задається виходячи із результатів контрольних вимірювань параметрів сенсорами: температури, вологості, опромінення, запиленості повітря і присутності технологічних газів, які фіксують та передають дані на комп'ютерний блок-аналізатор, з наступним регулюванням показників параметрів в залежності від стану тварин. Виконаний заявником аналіз рівня техніки, який включає пошук по патентним і науковотехнічним джерелам інформації, виявлення джерел які містять відомості про аналоги заявленої корисної моделі, дозволив встановити, що заявник не виявив аналог, який характеризувався б ознаками, ідентичними всім істотним ознакам заявленого технічного рішення. Визначення із переліку виявлених аналогів найближчого по сукупності істотних ознак аналога дозволив виявити сукупність істотних по відношенню до передбачуваного результату відмінних ознак в заявленому технічному рішенні устаткування утримання свиноматки з поросятами, яке викладене в формулі корисної моделі і відповідає критерію - «новизна». Корисна модель, що заявляється, пояснюється кресленнями: На Фіг.1 показаний загальний вигляд устаткування, вид зверху; На Фіг.2 показаний загальний вигляд перегородки; 43159 4 На Фіг.3 показана підлога устаткування, вид зверху; На Фіг.4 показана підлога устаткування, вид збоку. Установка утримання свиноматки з поросятами наведена на кресленнях (Фіг.1, Фіг.2, Фіг.3, Фіг.4), зазначено: 1 - огорожа; 2 - перегородка; 3 - кормушки; 4 - пластини прямокутного перерізу; 5 - короба; 6 - гнучкі металеві сітки; 7 - клемні пристрої; 8 - кришки; 9 - універсальне кріплення; 10-кронштейн; 11 - стійки огорожі; 12 - перфорований електропровідний папір; 13 - струмопровідні рівновирівнюючі потенціал гнучкі сітки; 14 - електроізоляційна плівка; 15 - теплозахисний матеріал; 16 - отвори у перфорованому папері; 17 - сенсор температури; 18 - сенсор вологості; 19 - сенсор опромінення; 20 - сенсор запиленості повітря і присутності технологічних газів. Установка утримання свиноматки з поросятами містить огорожу 1 з перегородкою 2, підлогу та кормушки 3, одна із яких призначена для свиноматки, а інша для поросят. Перегородка 2 виконана у вигляді індукційнорезисторного нагрівача, який складається із горизонтально розміщених порожнистих пластин прямокутного перерізу 4, прикріплених до коробів 5, в яких виконані отвори, через які порожнина короба з'єднана з порожнинами пластин 4. В порожнистих пластинах прямокутного перерізу 4 розміщені ізольовані гнучкі металеві сітки 6 (з чечевидними, квадратними, трикутними чарунками), які послідовно з'єднані і утворюють індуктор. Послідовне з'єднання сіток і підключення їх до джерела напруги виконано за допомогою клемних пристроїв 7. В коробах є кришки 8, які закріплюються універсальним кріпленням 9. На перегородці 2 є кронштейн 10 для кріплення її на стійках 11 огорожі установки. Зона відпочинку поросят виконана у вигляді панелі, в якій закладено перфорований електропровідний папір 12, який захищений з двох сторін струмопровідними рівновирівнюючими потенціал гнучкими сітками 13 (з чечевидними, квадратними, трикутними чарунками), закритими електроізоляційною плівкою 14 і теплозахисним матеріалом 15 зі сторони підлоги приміщення. До струмопровідних пластин 13 прикріплені електричні дроти для підключення електронагрівача до електромережі. Кількість отворів 16 в перфорованому електропровідному папері 12 зменшуються по мірі віддалення від перегородки 2. Порожнисті пластини прямокутного перерізу 4 перегородки 2 розміщені з кроком, який зменшується при наближенні до підлоги, і з автоматичним регулюванням крокової відстані. 5 Оптимальний мікроклімат автоматично задається виходячи із результатів контрольних вимірювань параметрів сенсорами: температури 17, вологості 18, опромінення 19, запиленості повітря і присутності технологічних газів 20, які фіксують та передають дані на комп'ютерний блок-аналізатор, з наступним регулюванням показників параметрів в залежності від стану тварин. Установка працює таким чином. Установка утримання свиноматки з поросятами містить огорожу з перегородкою, підлогу та кормушки, одна із яких призначена для свиноматки, а інша для поросят. Перегородка виконана у вигляді індукційно-резисторного нагрівача, який складається із горизонтально розміщених порожнистих пластин прямокутного перерізу, прикріплених до коробів, в яких виконані отвори, через які порожнина короба з'єднана з порожнинами пластин. В порожнистих пластинах прямокутного перерізу розміщені ізольовані гнучкі металеві сітки (з чечевидними, квадратними, трикутними чарунками), які послідовно з'єднані і утворюють індуктор. Послідовне з'єднання сіток і підключення їх до джерела напруги виконано за допомогою клемних пристроїв. В коробах є кришки, які закріплюються універсальним кріпленням. На перегородці є кронштейн для кріплення її на стійках огорожі установки. Зона відпочинку поросят виконана у вигляді панелі, в якій закладено перфорований електропровідний папір, який з двох сторін захищений струмопровідними рівновирівнюючими потенціал 43159 6 гнучкими сітками (з чечевидними, квадратними, трикутними чарунками), закритими електроізоляційною плівкою і теплозахисним матеріалом зі сторони підлоги приміщення. До струмопровідних пластин прикріплені електричні дроти для електронагрівача підключення до електромережі. Кількість отворів в перфорованому електропровідному папері зменшується по мірі віддалення від перегородки. Порожнисті пластини прямокутного перерізу перегородки розміщені з кроком, який зменшується при наближенні до підлоги, і з автоматичним регулюванням крокової відстані. Оптимальний мікроклімат автоматично задається виходячи із результатів контрольних вимірювань параметрів сенсорами: температури, вологості, опромінення, запиленості повітря і присутності технологічних газів, які фіксують та передають дані на комп'ютерний блок-аналізатор, з наступним регулюванням показників параметрів в залежності від стану показників параметрів в залежності від стану тварин. Крім того, виконані дослідні зразки, які успішно пройшли дослідження, а це дозволяє стверджувати, що установка вирішує поставлену задачу. Заявлене технічне рішення може використовуватись в сільському господарстві, зокрема при вирощуванні свиноматок з поросятами. В матеріалах заявки воно описане повністю, отже відповідає критерію корисної моделі - «промислова здатність». 7 Комп’ютерна верстка А. Рябко 43159 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
