Формула / Реферат

Знімач, що містить корпус, виконаний у вигляді багатоплечої поперечини, на середині якого встановлена гайка, а на кінцях плечей - захвати, з'єднані з ними пальцями, і робочого гвинта з рукояткою, який відрізняється тим, що корпус виконаний, наприклад, конічно-циліндричної форми так, що з торця конічної вершини закріплений робочий гвинт з можливістю лише обертатися, а торцем зі сторони циліндра опирається на деталь, з якої випресовується втулка, робочий гвинт різьбою з одного торця з'єднаний зі штоком, який може переміщатись лише в осьовому напрямку по шпонці, закріпленій у корпусі, з другого торця штока виконаний отвір і проріз, в якому встановлені захвати, з однієї сторони з'єднані між собою і штоком віссю, а з другої сторони між захватами встановлена пружина.

Текст

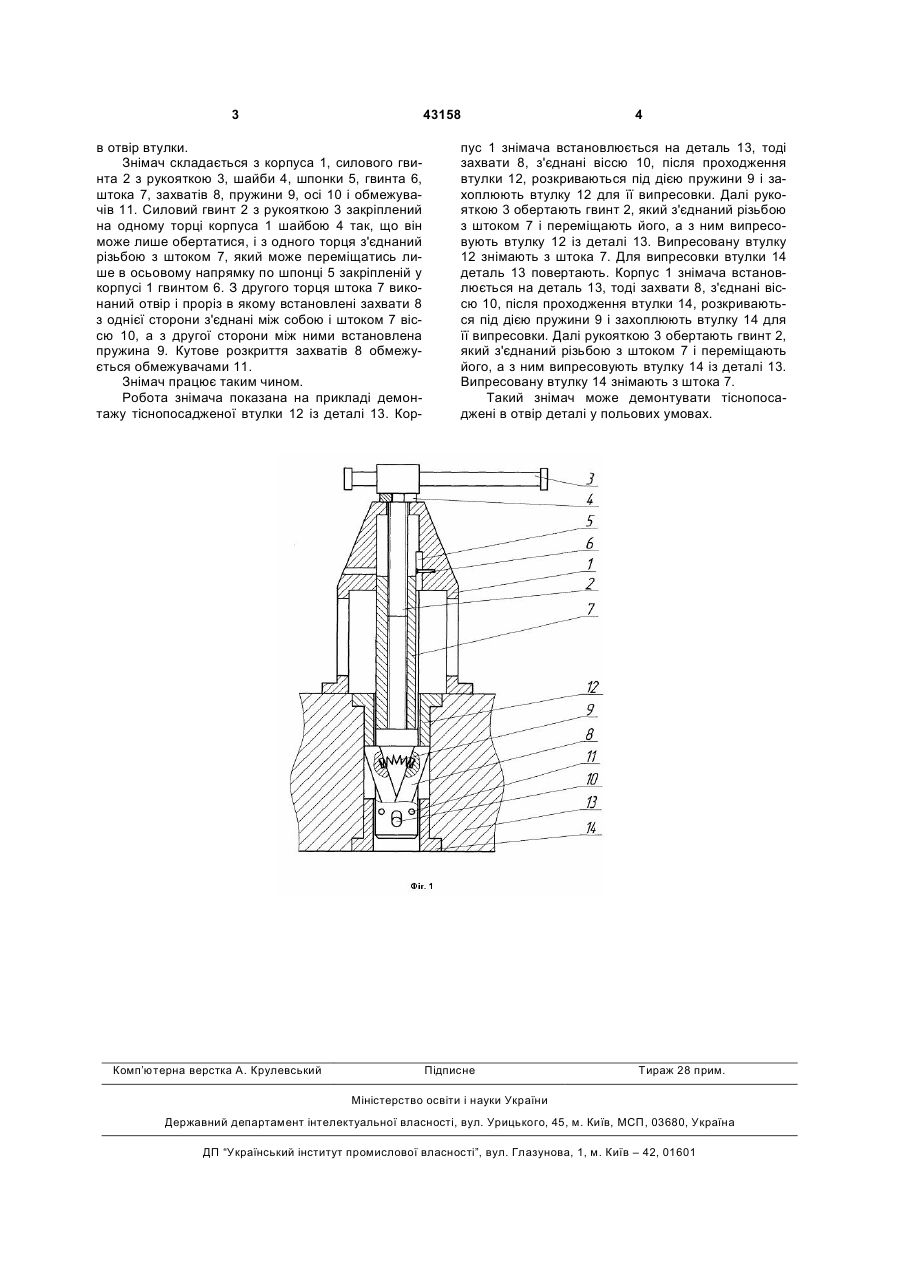

Знімач, що містить корпус, виконаний у вигляді багатоплечої поперечини, на середині якого встановлена гайка, а на кінцях плечей - захвати, з'єднані з ними пальцями, і робочого гвинта з ру 3 43158 в отвір втулки. Знімач складається з корпуса 1, силового гвинта 2 з рукояткою 3, шайби 4, шпонки 5, гвинта 6, штока 7, захватів 8, пружини 9, осі 10 і обмежувачів 11. Силовий гвинт 2 з рукояткою 3 закріплений на одному торці корпуса 1 шайбою 4 так, що він може лише обертатися, і з одного торця з'єднаний різьбою з штоком 7, який може переміщатись лише в осьовому напрямку по шпонці 5 закріпленій у корпусі 1 гвинтом 6. З другого торця штока 7 виконаний отвір і проріз в якому встановлені захвати 8 з однієї сторони з'єднані між собою і штоком 7 віссю 10, а з другої сторони між ними встановлена пружина 9. Кутове розкриття захватів 8 обмежується обмежувачами 11. Знімач працює таким чином. Робота знімача показана на прикладі демонтажу тіснопосадженої втулки 12 із деталі 13. Кор Комп’ютерна верстка А. Крулевський 4 пус 1 знімача встановлюється на деталь 13, тоді захвати 8, з'єднані віссю 10, після проходження втулки 12, розкриваються під дією пружини 9 і захоплюють втулку 12 для її випресовки. Далі рукояткою 3 обертають гвинт 2, який з'єднаний різьбою з штоком 7 і переміщають його, а з ним випресовують втулку 12 із деталі 13. Випресовану втулку 12 знімають з штока 7. Для випресовки втулки 14 деталь 13 повертають. Корпус 1 знімача встановлюється на деталь 13, тоді захвати 8, з'єднані віссю 10, після проходження втулки 14, розкриваються під дією пружини 9 і захоплюють втулку 14 для її випресовки. Далі рукояткою 3 обертають гвинт 2, який з'єднаний різьбою з штоком 7 і переміщають його, а з ним випресовують втулку 14 із деталі 13. Випресовану втулку 14 знімають з штока 7. Такий знімач може демонтувати тіснопосаджені в отвір деталі у польових умовах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Puller

Автори англійською

Strilets Oleh Romanovych, Mymohod Bohdan Pavlovych, Strilets Volodymyr Mykolaiovych, Shynkarenko Ivan Tymofiiovych

Назва патенту російською

Съемник

Автори російською

Стрилец Олег Романович, Мимоход Богдан Павлович, Стрилец Владимир Николаевич, Шинкаренко Иван Тимофеевич

МПК / Мітки

МПК: B25B 27/00

Мітки: знімач
