Машина для штучного запилення рослин
Номер патенту: 43250
Опубліковано: 15.11.2001
Автори: Ткач Віктор Васильович, Кузьміч Ярослав Анатолійович, Абрамов Іван Володимирович
Формула / Реферат

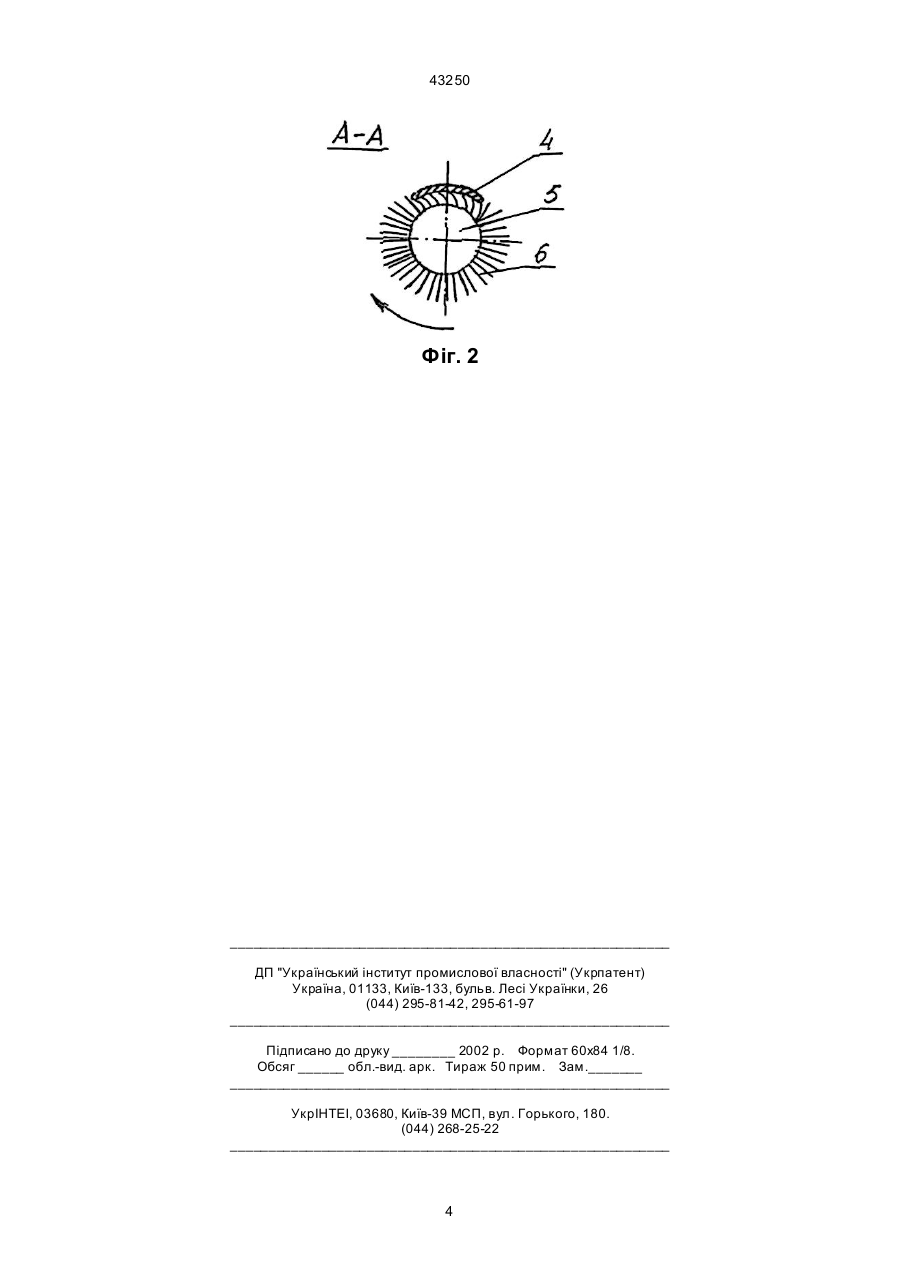

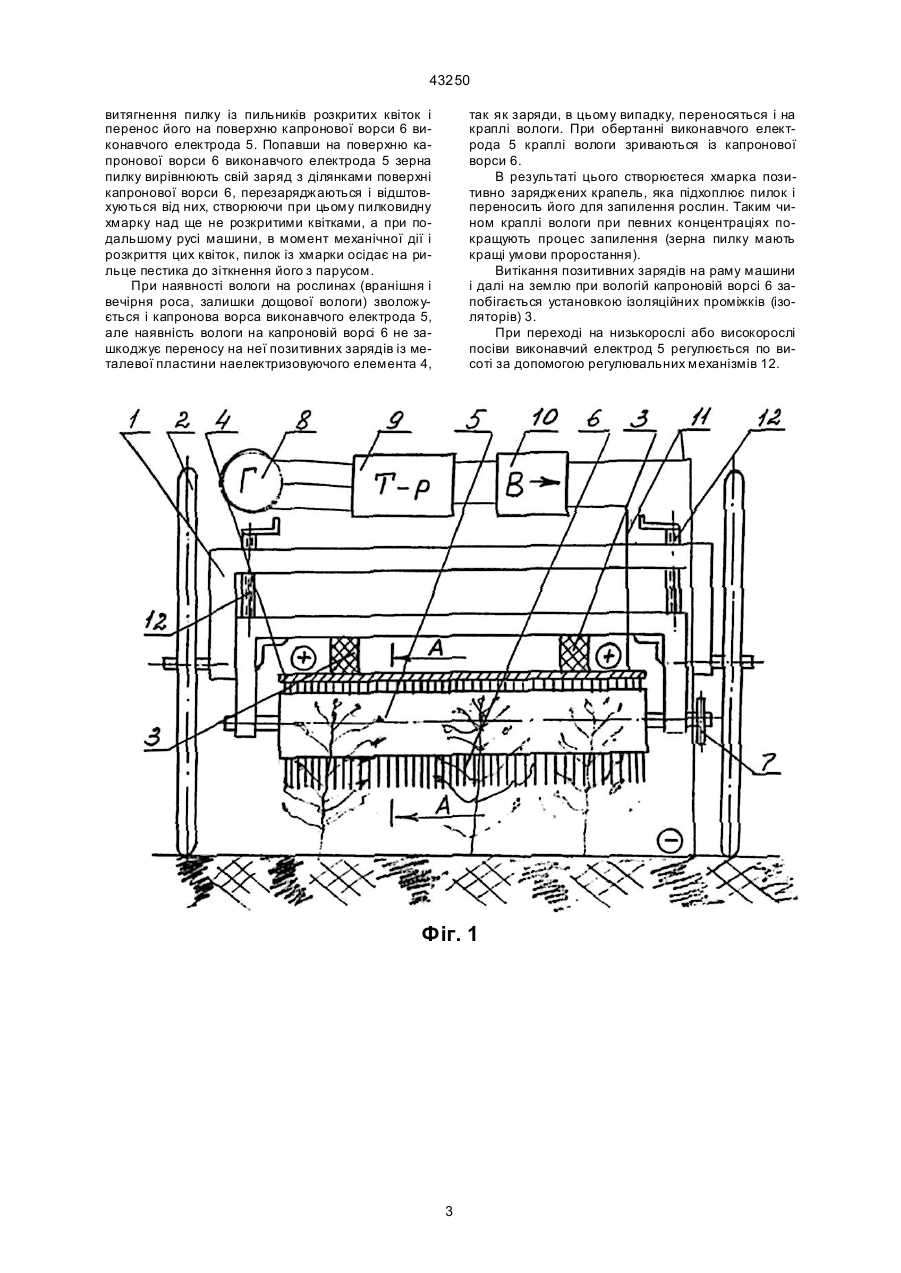

Машина для штучного запилення рослин, яка включає раму, що опирається на копіюючі грунт колеса, встановлені на рамі виконавчий електрод, виконаний у вигляді циліндричної щітки з капроновою ворсою з можливістю її обертання навколо повздовжньої осі і приводи, яка відрізняється тим, що вона обладнана джерелом позитивних і від'ємних зарядів і електрично пов'язаним з ним наелектризовуючим елементом, виконаним у вигляді металевої пластини, зігнутої по дузі, з радіусом, що дорівнює радіусу циліндричної щітки з капроновою ворсою, а сама щітка виконавчого електрода встановлена з можливістю контакту капронової ворси з металевою пластиною наелектризовуючого елемента, при цьому виконавчий електрод і наелектризовуючий елемент розташовані горизонтально по ширині захвату оброблюваних рослин.
Текст

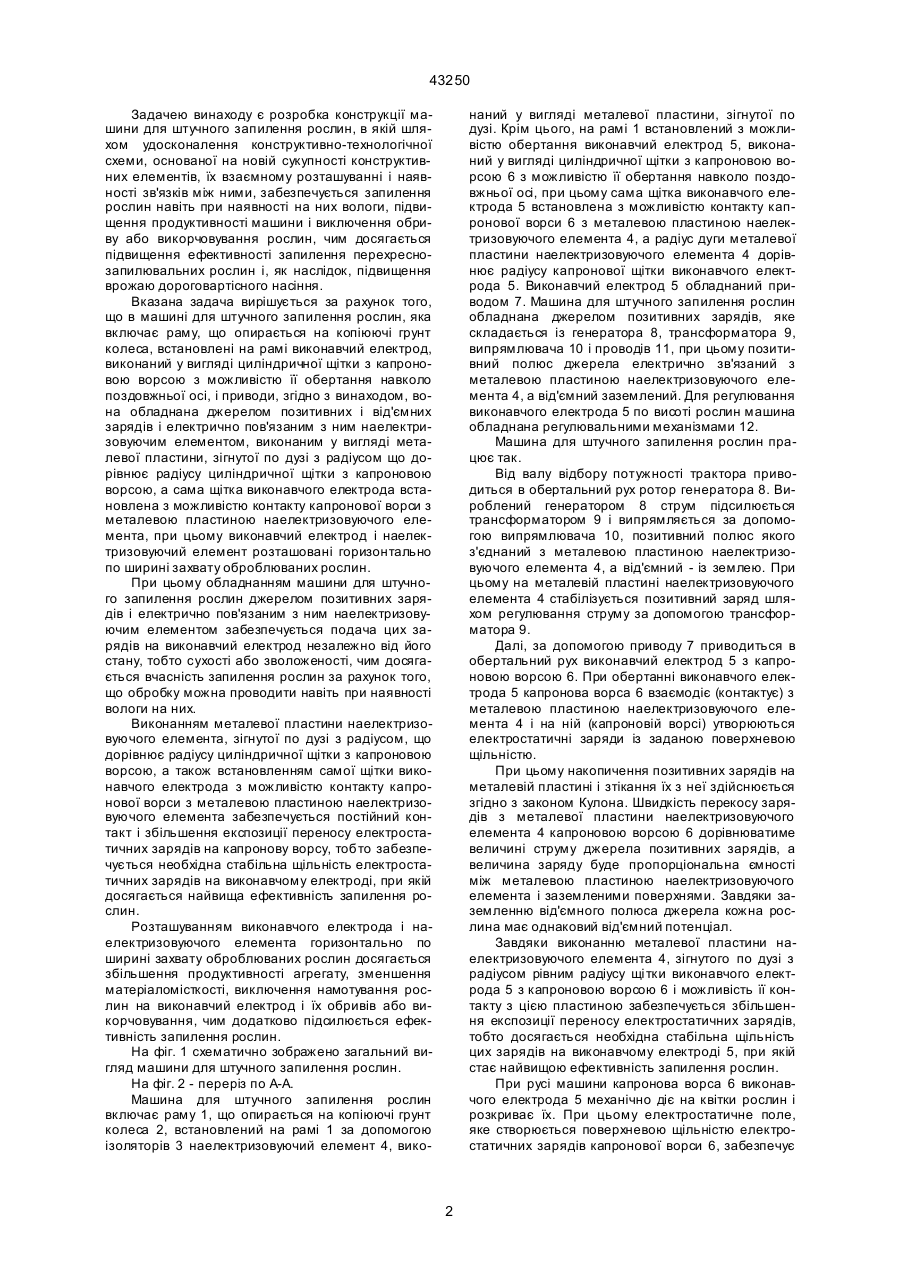

Машина для штучного запилення рослин, яка включає раму, що опирається на копіюючі грунт колеса, встановлені на рамі виконавчий електрод, виконаний у вигляді циліндричної щітки з капроно 43250 Задачею винаходу є розробка конструкції машини для штучного запилення рослин, в якій шляхом удосконалення конструктивно-технологічної схеми, основаної на новій сукупності конструктивних елементів, їх взаємному розташуванні і наявності зв'язків між ними, забезпечується запилення рослин навіть при наявності на них вологи, підвищення продуктивності машини і виключення обриву або викорчовування рослин, чим досягається підвищення ефективності запилення перехреснозапилювальних рослин і, як наслідок, підвищення врожаю дороговартісного насіння. Вказана задача вирішується за рахунок того, що в машині для штучного запилення рослин, яка включає раму, що опирається на копіюючі грунт колеса, встановлені на рамі виконавчий електрод, виконаний у вигляді циліндричної щітки з капроновою ворсою з можливістю її обертання навколо поздовжньої осі, і приводи, згідно з винаходом, вона обладнана джерелом позитивних і від'ємних зарядів і електрично пов'язаним з ним наелектризовуючим елементом, виконаним у вигляді металевої пластини, зігнутої по дузі з радіусом що дорівнює радіусу циліндричної щітки з капроновою ворсою, а сама щітка виконавчого електрода встановлена з можливістю контакту капронової ворси з металевою пластиною наелектризовуючого елемента, при цьому виконавчий електрод і наелектризовуючий елемент розташовані горизонтально по ширині захвату оброблюваних рослин. При цьому обладнанням машини для штучного запилення рослин джерелом позитивних зарядів і електрично пов'язаним з ним наелектризовуючим елементом забезпечується подача цих зарядів на виконавчий електрод незалежно від його стану, тобто сухості або зволоженості, чим досягається вчасність запилення рослин за рахунок того, що обробку можна проводити навіть при наявності вологи на них. Виконанням металевої пластини наелектризовуючого елемента, зігнутої по дузі з радіусом, що дорівнює радіусу циліндричної щітки з капроновою ворсою, а також встановленням самої щітки виконавчого електрода з можливістю контакту капронової ворси з металевою пластиною наелектризовуючого елемента забезпечується постійний контакт і збільшення експозиції переносу електростатичних зарядів на капронову ворсу, тобто забезпечується необхідна стабільна щільність електростатичних зарядів на виконавчому електроді, при якій досягається найвища ефективність запилення рослин. Розташуванням виконавчого електрода і наелектризовуючого елемента горизонтально по ширині захвату оброблюваних рослин досягається збільшення продуктивності агрегату, зменшення матеріаломісткості, виключення намотування рослин на виконавчий електрод і їх обривів або викорчовування, чим додатково підсилюється ефективність запилення рослин. На фіг. 1 схематично зображено загальний вигляд машини для штучного запилення рослин. На фіг. 2 - переріз по А-А. Машина для штучного запилення рослин включає раму 1, що опирається на копіюючі грунт колеса 2, встановлений на рамі 1 за допомогою ізоляторів 3 наелектризовуючий елемент 4, вико наний у вигляді металевої пластини, зігнутої по дузі. Крім цього, на рамі 1 встановлений з можливістю обертання виконавчий електрод 5, виконаний у вигляді циліндричної щітки з капроновою ворсою 6 з можливістю її обертання навколо поздовжньої осі, при цьому сама щітка виконавчого електрода 5 встановлена з можливістю контакту капронової ворси 6 з металевою пластиною наелектризовуючого елемента 4, а радіус дуги металевої пластини наелектризовуючого елемента 4 дорівнює радіусу капронової щітки виконавчого електрода 5. Виконавчий електрод 5 обладнаний приводом 7. Машина для штучного запилення рослин обладнана джерелом позитивних зарядів, яке складається із генератора 8, трансформатора 9, випрямлювача 10 і проводів 11, при цьому позитивний полюс джерела електрично зв'язаний з мeталевою пластиною наелектризовуючого елемента 4, а від'ємний заземлений. Для регулювання виконавчого електрода 5 по висоті рослин машина обладнана регулювальними механізмами 12. Машина для штучного запилення рослин працює так. Від валу відбору потужності трактора приводиться в обертальний рух ротор генератора 8. Вироблений генератором 8 струм підсилюється трансформатором 9 і випрямляється за допомогою випрямлювача 10, позитивний полюс якого з'єднаний з металевою пластиною наелектризовуючого елемента 4, а від'ємний - із землею. При цьому на металевій пластині наелектризовуючого елемента 4 стабілізується позитивний заряд шляхом регулювання струму за допомогою трансформатора 9. Далі, за допомогою приводу 7 приводиться в обертальний рух виконавчий електрод 5 з капроновою ворсою 6. При обертанні виконавчого електрода 5 капронова ворса 6 взаємодіє (контактує) з металевою пластиною наелектризовуючого елемента 4 і на ній (капроновій ворсі) утворюються електростатичні заряди із заданою поверхневою щільністю. При цьому накопичення позитивних зарядів на металевій пластині і зтікання їх з неї здійснюється згідно з законом Кулона. Швидкість перекосу зарядів з металевої пластини наелектризовуючого елемента 4 капроновою ворсою 6 дорівнюватиме величині струму джерела позитивних зарядів, а величина заряду буде пропорціональна ємності між металевою пластиною наелектризовуючого елемента і заземленими поверхнями. Завдяки заземленню від'ємного полюса джерела кожна рослина має однаковий від'ємний потенціал. Завдяки виконанню металевої пластини наелектризовуючого елемента 4, зігнутого по дузі з радіусом рівним радіусу щі тки виконавчого електрода 5 з капроновою ворсою 6 і можливість її контакту з цією пластиною забезпечується збільшення експозиції переносу електростатичних зарядів, тобто досягається необхідна стабільна щільність цих зарядів на виконавчому електроді 5, при якій стає найвищою ефективність запилення рослин. При русі машини капронова ворса 6 виконавчого електрода 5 механічно діє на квітки рослин і розкриває їх. При цьому електростатичне поле, яке створюється поверхневою щільністю електростатичних зарядів капронової ворси 6, забезпечує 2 43250 витягнення пилку із пильників розкритих квіток і перенос його на поверхню капронової ворси 6 виконавчого електрода 5. Попавши на поверхню капронової ворси 6 виконавчого електрода 5 зерна пилку вирівнюють свій заряд з ділянками поверхні капронової ворси 6, перезаряджаються і відштовхуються від них, створюючи при цьому пилковидну хмарку над ще не розкритими квітками, а при подальшому русі машини, в момент механічної дії і розкриття цих квіток, пилок із хмарки осідає на рильце пестика до зіткнення його з парусом. При наявності вологи на рослинах (вранішня і вечірня роса, залишки дощової вологи) зволожується і капронова ворса виконавчого електрода 5, але наявність вологи на капроновій ворсі 6 не зашкоджує переносу на неї позитивних зарядів із металевої пластини наелектризовуючого елемента 4, так як заряди, в цьому випадку, переносяться і на краплі вологи. При обертанні виконавчого електрода 5 краплі вологи зриваються із капронової ворси 6. В результаті цього створюєтеся хмарка позитивно заряджених крапель, яка підхоплює пилок і переносить його для запилення рослин. Таким чином краплі вологи при певних концентраціях покращують процес запилення (зерна пилку мають кращі умови проростання). Витікання позитивних зарядів на раму машини і далі на землю при вологій капроновій ворсі 6 запобігається установкою ізоляційних проміжків (ізоляторів) 3. При переході на низькорослі або високорослі посіви виконавчий електрод 5 регулюється по висоті за допомогою регулювальних механізмів 12. Фіг. 1 3 43250 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMachine for artificial pollination of plants
Автори англійськоюKuz'mich Yaroslav Anatoliiovych, Tkach Viktor Vasyliovych, Abramov Ivan Volodymyrovych
Назва патенту російськоюМашина для искусственного опыления растений
Автори російськоюКузьмич Ярослав Анатольевич, Ткач Виктор Васильевич, Абрамов Иван Владимирович
МПК / Мітки
МПК: A01H 1/02
Мітки: машина, запилення, рослин, штучного
