Система теплопостачання

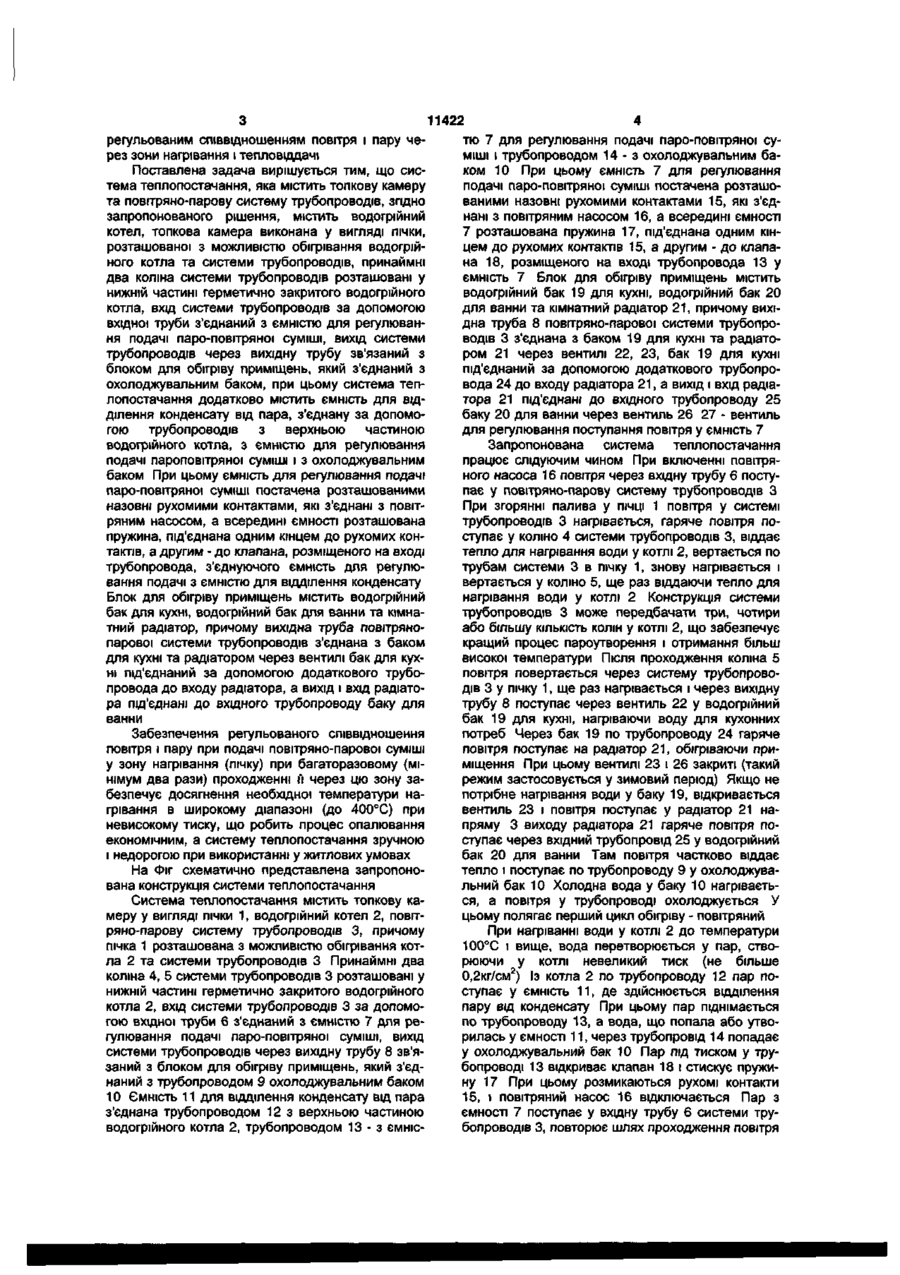

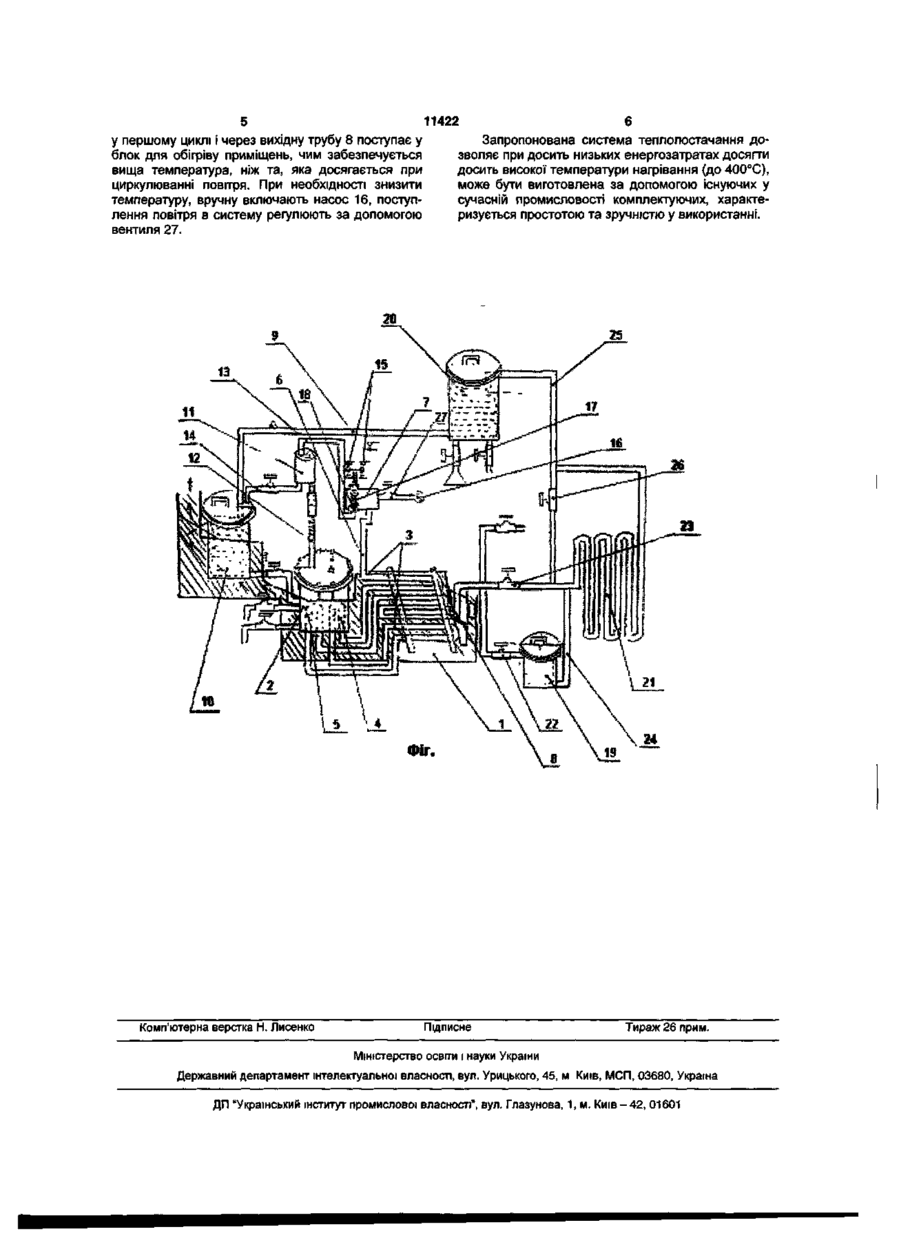

1 Система теплопостачання, що містить топкову камеру та повітряно-парову систему трубопроводів, яка відрізняється тим, що містить водогрійний котел, топкова камера виконана у вигляді пічки, розташованої з можливістю обігрівання водогрійного котла та системи трубопроводів, принаймні два коліна системи трубопроводів розташовані у нижній частині герметично закритого водогрійного котла, вхід системи трубопроводів за допомогою вхідної труби з'єднаний з ємністю для регулювання подачі пароповітряної суміші, вихід системи трубопроводів через вихідну трубу зв'язаний з блоком для обігріву приміщень, який з'єднаний з охолоджувальним баком, при цьому система теплопостачання додатково містить ємність для відділення конденсату від пари, з'єднану за допо могою трубопроводів з верхньою частиною водогрійного котла, з ємністю для регулювання подачі пароповітряної суміші і з охолоджувальним баком 2 Система теплопостачання за п 1, яка відрізняється тим, що ємність для регулювання подачі пароповітряної суміші оснащена розташованими назовні рухомими контактами, які з'єднані з повітряним насосом, а всередині ємності розташована пружина, під'єднана одним кінцем до рухомих контактів, а другим - до клапана, розміщеного на вході трубопроводу, що з'єднує ємність для регулювання подачі з ємністю для відділення конденсату 3 Система теплопостачання за п 1, яка відрізняється тим, що блок для обігріву приміщень містить водогрійний бак для кухні, водогрійний бак для ванни та кімнатний радіатор, причому вихідна труба повітряно-парової системи трубопроводів з'єднана з баком для кухні та радіатором через вентилі, бак для кухні під'єднаний за допомогою додаткового трубопроводу до входу радіатора, а вихід і вхід радіатора під'єднані до вхідного трубопроводу бака для ванни Csl CM Корисна модель відноситься до систем опалення та теплопостачання житлового і не житлового фонду і може мати широке використання в народному господарстві країни ВІДОМІ парові та паро-водогрійні котли [Л Н Сидельковский, В Н Юренев Котельные установки промышленных предприятий, М , Энергоатомиздат, 1988, с 334-341], які широко застосовуються у котельних установках промислових підприємств Такі конструкції невигідно використовувати для обігріву житлових приміщень, оскільки створення достатньо високої температури (вище 150°С) неможливе без створення високого тиску в паровому котлі Так, навіть парові котли низького тиску працюють при тиску 9кг/см2, що ускладнює їх конструкцію і робить її майже непридатною для обігріву у побутових умовах Найбільш близьким до запропонованої корисної моделі є система теплопостачання [патент України №113011, МПК F22G3/00, опубл 15 01 2002], яка містить топкову камеру та повітряно-парову систему трубопроводів В топкову камеру вмонтована камера горіння, виконана з керамічного вогнетривкого матеріалу, в торці якої встановлений пальник з підведенням висококалорійного палива і повітря Над топковою камерою встановлена система трубопроводів, виконана з вуглецевої сталі Недоліком такої системи теплопостачання, як і попередніх, є необхідність створення високого тиску для ефективної роботи системи, що ускладнює конструкцію і робить и занадто дорогою і незручною для застосування в житлових умовах В основу корисної моделі поставлена задача створити систему теплопостачання, що забезпечує регульоване нагрівання в широкому діапазоні температур при невисокому тиску шляхом багаторазового проходження повітряно-парової суміші з О) 11422 регульованим співвідношенням повітря і пару через зони нагрівання і тепловіддачі Поставлена задача вирішується тим, що система теплопостачання, яка містить топкову камеру та повітряно-парову систему трубопроводів, згідно запропонованого рішення, містить водогрійний котел, топкова камера виконана у вигляді пічки, розташованої з можливістю обігрівання водогрійного котла та системи трубопроводів, принаймні два коліна системи трубопроводів розташовані у нижній частині герметично закритого водогрійного котла, вхід системи трубопроводів за допомогою вхідної труби з'єднаний з ємністю для регулювання подачі паро-повітряної суміші, вихід системи трубопроводів через вихідну трубу зв'язаний з блоком для обігріву приміщень, який з'єднаний з охолоджувальним баком, при цьому система теплопостачання додатково містить ємність для відділення конденсату від пара, з'єднану за допомогою трубопроводів з верхньою частиною водогрійного котла, з ємністю для регулювання подачі пароповітряної суміші і зохолоджувальним баком При цьому ємність для регулювання подачі паро-повітряної суміші постачена розташованими назовні рухомими контактами, які з'єднані з повітряним насосом, а всередині ємності розташована пружина, під'єднана одним кінцем до рухомих контактів, а другим - до клапана, розміщеного на вході трубопровода, з'єднуючого ємність для регулювання подачі з ємністю для відділення конденсату Блок для обігріву приміщень містить водогрійний бак для кухні, водогрійний бак для ванни та кімнатний радіатор, причому вихідна труба повітрянопарової системи трубопроводів з'єднана з баком для кухні та радіатором через вентилі бак для кухні під'єднаний за допомогою додаткового трубопровода до входу радіатора, а вихід і вхід радіатора під'єднані до вхідного трубопроводу баку для ванни Забезпечення регульованого співвідношення повітря і пару при подачі повітряно-парової суміші у зону нагрівання (пічку) при багаторазовому (мінімум два рази) проходженні її через цю зону забезпечує досягнення необхідної температури нагрівання в широкому діапазоні (до 400°С) при невисокому тиску, що робить процес опалювання економічним, а систему теплопостачання зручною і недорогою при використанні у житлових умовах На Фіг схематично представлена запропонована конструкція системи теплопостачання Система теплопостачання містить топкову камеру у вигляді пічки 1, водогрійний котел 2, повітряно-парову систему трубопроводів 3, причому пічка 1 розташована з можливістю обігрівання котла 2 та системи трубопроводів 3 Принаймні два коліна 4, 5 системи трубопроводів 3 розташовані у нижній частині герметично закритого водогрійного котла 2, вхід системи трубопроводів 3 за допомогою вхідної труби 6 з'єднаний з ємністю 7 для регулювання подачі паро-повітряної суміші, вихід системи трубопроводів через вихідну трубу 8 зв'язаний з блоком для обігріву приміщень, який з'єднаний з трубопроводом 9 охолоджувальним баком 10 Ємність 11 для відділення конденсату від пара з'єднана трубопроводом 12 з верхньою частиною водогрійного котла 2, трубопроводом 13 - з ємніс тю 7 для регулювання подачі паро-повітряної суміші і трубопроводом 1 4 - з охолоджувальним баком 10 При цьому ємність 7 для регулювання подачі паро-повітряної суміші постачена розташованими назовні рухомими контактами 15, які з'єднані з повітряним насосом 16, а всередині ємності 7 розташована пружина 17, під'єднана одним кінцем до рухомих контактів 15, а другим - до клапана 18, розміщеного на вході трубопровода 13 у ємність 7 Блок для обігріву приміщень містить водогрійний бак 19 для кухні, водогрійний бак 20 для ванни та кімнатний радіатор 21, причому вихідна труба 8 повітряно-парової системи трубопроводів 3 з'єднана з баком 19 для кухні та радіатором 21 через вентилі 22, 23, бак 19 для кухні під'єднаний за допомогою додаткового трубопровода 24 до входу радіатора 21, а вихід і вхід радіатора 21 під'єднані до вхідного трубопроводу 25 баку 20 для ванни через вентиль 26 27 - вентиль для регулювання поступання повітря у ємність 7 Запропонована система теплопостачання працює слідуючим чином При включенні повітряного насоса 16 повітря через вхідну трубу 6 поступає у повітряно-парову систему трубопроводів З При згорянні палива у ПІЧЦІ 1 повітря у системі трубопроводів 3 нагрівається, гаряче повітря поступає у коліно 4 системи трубопроводів 3, віддає тепло для нагрівання води у котлі 2, вертається по трубам системи 3 в пічку 1, знову нагрівається і вертається у коліно 5, ще раз віддаючи тепло для нагрівання води у котлі 2 Конструкція системи трубопроводів 3 може передбачати три, чотири або більшу КІЛЬКІСТЬ колін у котлі 2, що забезпечує кращий процес пароутворення і отримання більш високої температури Після проходження коліна 5 повітря повертається через систему трубопроводів 3 у пічку 1, ще раз нагрівається і через вихідну трубу 8 поступає через вентиль 22 у водогрійний бак 19 для кухні, нагріваючи воду для кухонних потреб Через бак 19 по трубопроводу 24 гаряче повітря поступає на радіатор 21, обігріваючи приміщення При цьому вентилі 23 і 26 закриті (такий режим застосовується у зимовий період) Якщо не потрібне нагрівання води у баку 19, відкривається вентиль 23 і повітря поступає у радіатор 21 напряму 3 виходу радіатора 21 гаряче повітря поступає через вхідний трубопровід 25 у водогрійний бак 20 для ванни Там повітря частково віддає тепло і поступає по трубопроводу 9 у охолоджувальний бак 10 Холодна вода у баку 10 нагрівається, а повітря у трубопроводі охолоджується У цьому полягає перший цикл обігріву - повітряний При нагріванні води у котлі 2 до температури 100°С і вище, вода перетворюється у пар, створюючи у котлі невеликий тиск (не більше 0,2кг/см2) Із котла 2 по трубопроводу 12 пар поступає у ємність 11, де здійснюється відділення пару від конденсату При цьому пар піднімається по трубопроводу 13, а вода, що попала або утворилась у ємності 11, через трубопровід 14 попадає у охолоджувальний бак 10 Пар під тиском у трубопроводі 13 відкриває клапан 18 і стискує пружину 17 При цьому розмикаються рухомі контакти 15, і повітряний насос 16 відключається Пар з ємності 7 поступає у вхідну трубу 6 системи трубопроводів 3, повторює шлях проходження повітря 11422 Запропонована система теплопостачання дозволяє при досить низьких енергозатратах досягти досить високої температури нагрівання (до 400°С), може бути виготовлена за допомогою існуючих у сучасній промисловості комплектуючих, характеризується простотою та зручністю у використанні. у першому циклі і через вихідну трубу 8 поступає у блок для обігріву приміщень, чим забезпечується вища температура, ніж та, яка досягається при циркулюванні повітря. При необхідності знизити температуру, вручну включають насос 16, поступлення повітря в систему регулюють за допомогою вентиля 27. ФІГ. Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
