Машина гірничопрохідницька

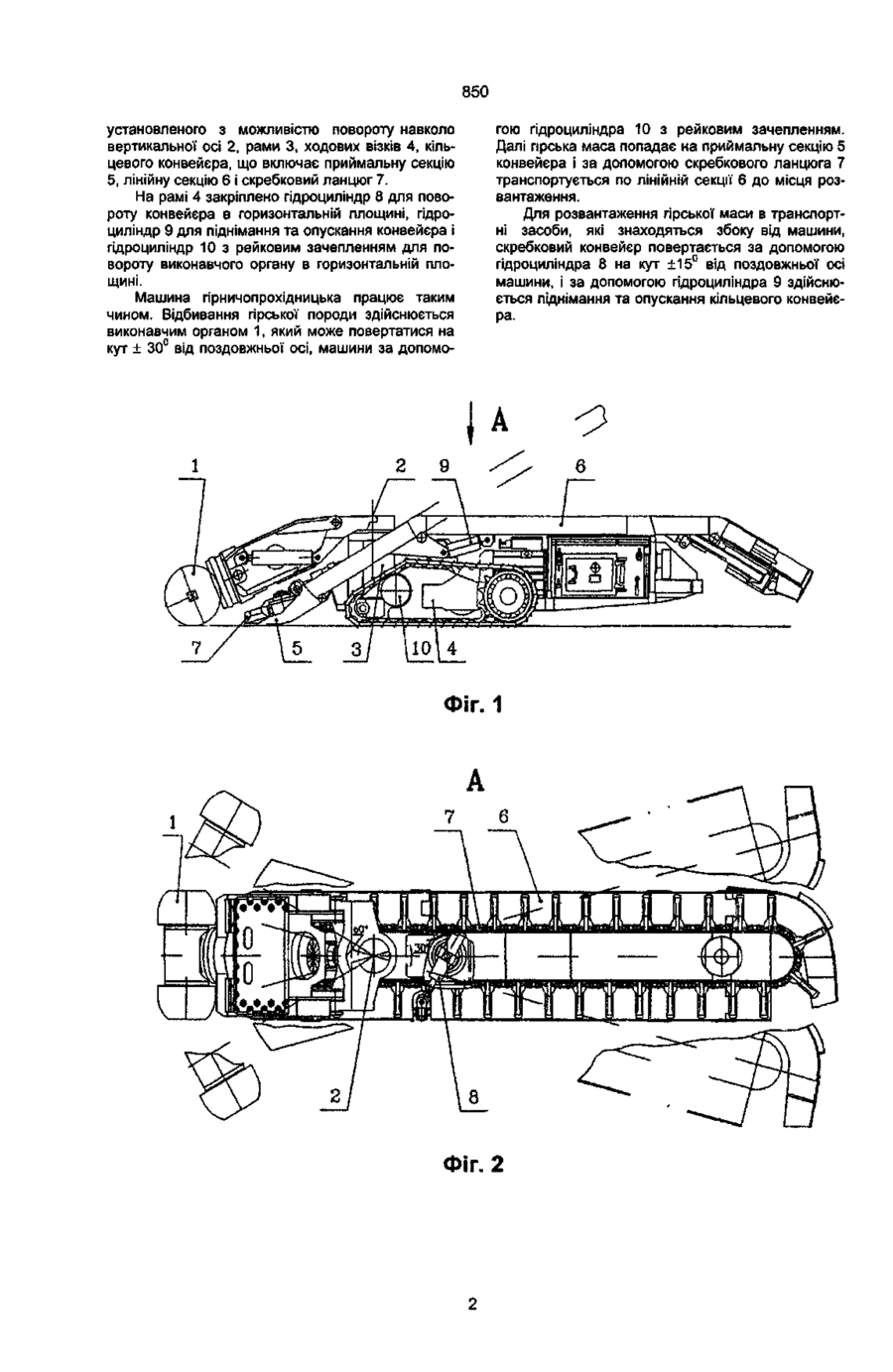

Машина гірничопрохідницька, що включає виконавчий орган, установлений на рамі з можливістю повороту навколо вертикальної осі, ходові візки і кільцевий скребковий конвейєр, замкнений в горизонтальній площині, яка відрізняється тим, що виконавчий орган і конвейєр змонтовані з можливістю незалежного повороту навколо згаданої вертикальної осі. Корисна модель стосується машин, використовуваних в гірничій промисловості, зокрема, гірничопрохідницьких машин. Є машини гірничопрохідницькі /Патенти України № 10399А Е21С27/24, 1999; № 10326А Е21С27/24, 1996, № 23038 Е2ІС27/24/. а також комбайни 4ПП-2 та ПК-9, описані у книзі: Л.И. Базер и др. "Проходческие комбайны", Москва, "Недра", 1974, с. 27,28 та 106-124 відповідно. Указані комбайни включають виконавчий орган, установлений на рамі з можливістю повороту навколо вертикальної осі, ходові візки, скребковий конвейєр, замкнений у вертикальній площині і завантажувальний пристрій. Конвейєр цих машин має поворотну хвостову частину. Недоліком цих комбайнів є те, що конвейєр не має можливості повороту в горизонтальній площині, а повертається тільки хвостова його частина. В результаті чого в місцях перегину конвейєра в горизонтальній площині виникає велике тертя. Такі конвейєри не ефективні щодо розвантаження і допускають заклинення ланцюга. Найбільш близьким до пропонованого за технічною суттю і результатом, що досягається, є комбайн ПК-ЗМ, описаний у книзі: "Л.И. Базер и др."Проходческие комбайны", Москва, "Недра", 1974, с. 96-106. Указаний комбайн включає виконавчий орган, установлений на рамі з можливістю повороту навколо вертикальної осі, ходові візки, кільцевий скребковий конвейєр, замкнений в горизонтальній площині. Конвейєр жорстко змонтований на рамі, а в задній частині його підвішується стрічковий перевантажувач. Недоліком даної конструкції є те, що кільцевий скребковий конвейєр жорстко змонтований на рамі і не має можливості повертатися в горизонтальній площині для забезпечення розвантаження відбитої гірської маси в транспортні засоби. Оснащення комбайна підвісним стрічковим перевантажувачем збільшує загальну довжину комбайна і знижує його маневреність. Задачею корисної моделі є створення такої машини гірничопрохідницької, в якій за рахунок повороту конвейєра в горизонтальній площини навколо спільної осі з виконавчим органом досягається зменшення довжини і маси машини, підвищення її маневреності і надійності в роботі, а також забезпечення розвантаження відбитої гірської маси в транспортні засоби без застосування перевантажувача. Поставлена задача вирішується таким чином. У відомій конструкції комбайна, що включає виконавчий орган, установлений на рамі з можливістю повороту навколо вертикальної осі, ходові візки і кільцевий скребковий конвейєр, замкнений в горизонтальній площині згідно з корисною моделлю конвейєр змонтований так, що його вісь повороту суміщена з віссю повороту виконавчого органу. Це дозволяє повертатися усьому конвейєру разом з приймальною секцією, тобто не мати перегинів в горизонтальній площині, що виключає заклинення скребкового ланцюга. Крім того, можливість повороту конвейєра виключає необхідність застосування перевантажувачів при розвантаженні відбитої гірської маси, і, отже, зменшується маса, і поліпшується його маневреність. На фіг. 1 зображено гірничопрохідницьку машину /головний вид/; на фіг. 2 - вид А на фіг. 1. Машина складається з виконавчого органу 1, їо* ю 00 < 850 установленого з можливістю повороту навколо вертикальної осі 2, рами 3, ходових візків 4, кільцевого конвейєра, що включає приймальну секцію 5, лінійну секцію 6 і скребковий ланцюг 7. На рамі 4 закріплено гідроциліндр 8 для повороту конвейєра в горизонтальній площині, гідроциліндр 9 для піднімання та опускання конвейєра і гідроциліндр 10 з рейковим зачепленням для повороту виконавчого органу в горизонтальній площині. Машина гірничопрохідницька працює таким чином. Відбивання гірської породи здійснюється виконавчим органом 1, який може повертатися на кут ± 30° від поздовжньої осі, машини за допомо гою гідроциліндра 10 з рейковим зачепленням. Далі гірська маса попадає на приймальну секцію 5 конвейєра і за допомогою скребкового ланцюга 7 транспортується по лінійній секції 6 до місця розвантаження. Для розвантаження гірської маси в транспортні засоби, які знаходяться збоку від машини, скребковий конвейєр повертається за допомогою гідроциліндра 8 на кут ±15° від поздовжньої осі машини, і за допомогою гідроциліндра 9 здійснюється піднімання та опускання кільцевого конвейєра. Фіг. 1 Фіг. 2 850 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку 'id. 11 • 2001 р Формат 60x84 1/8 Обсяг С і ЛЦ обл -вид арк Тираж 50 прим Зам Г ?ГЄ) 1 УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
