Спосіб реєстрації рухомих шкідників у зразку насіння

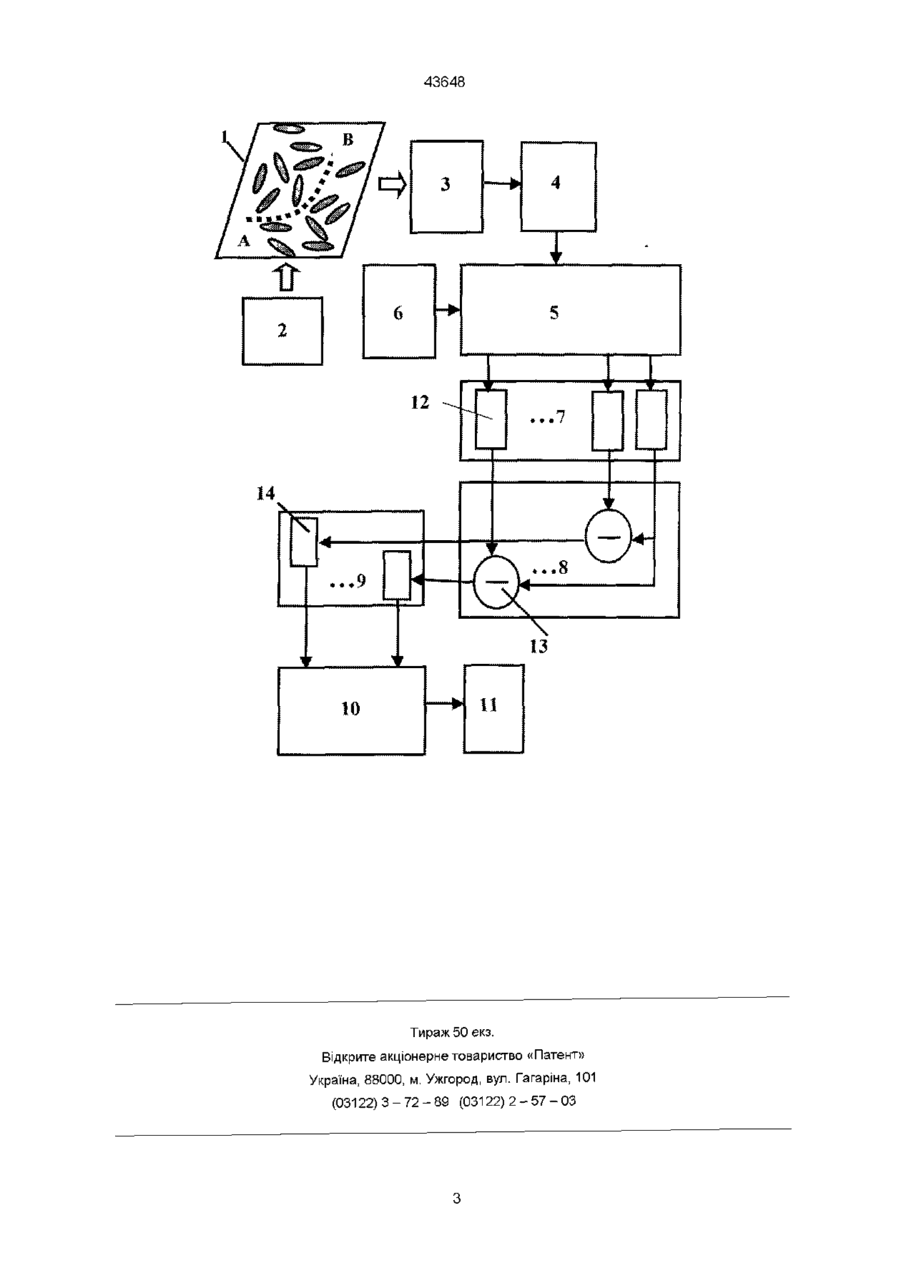

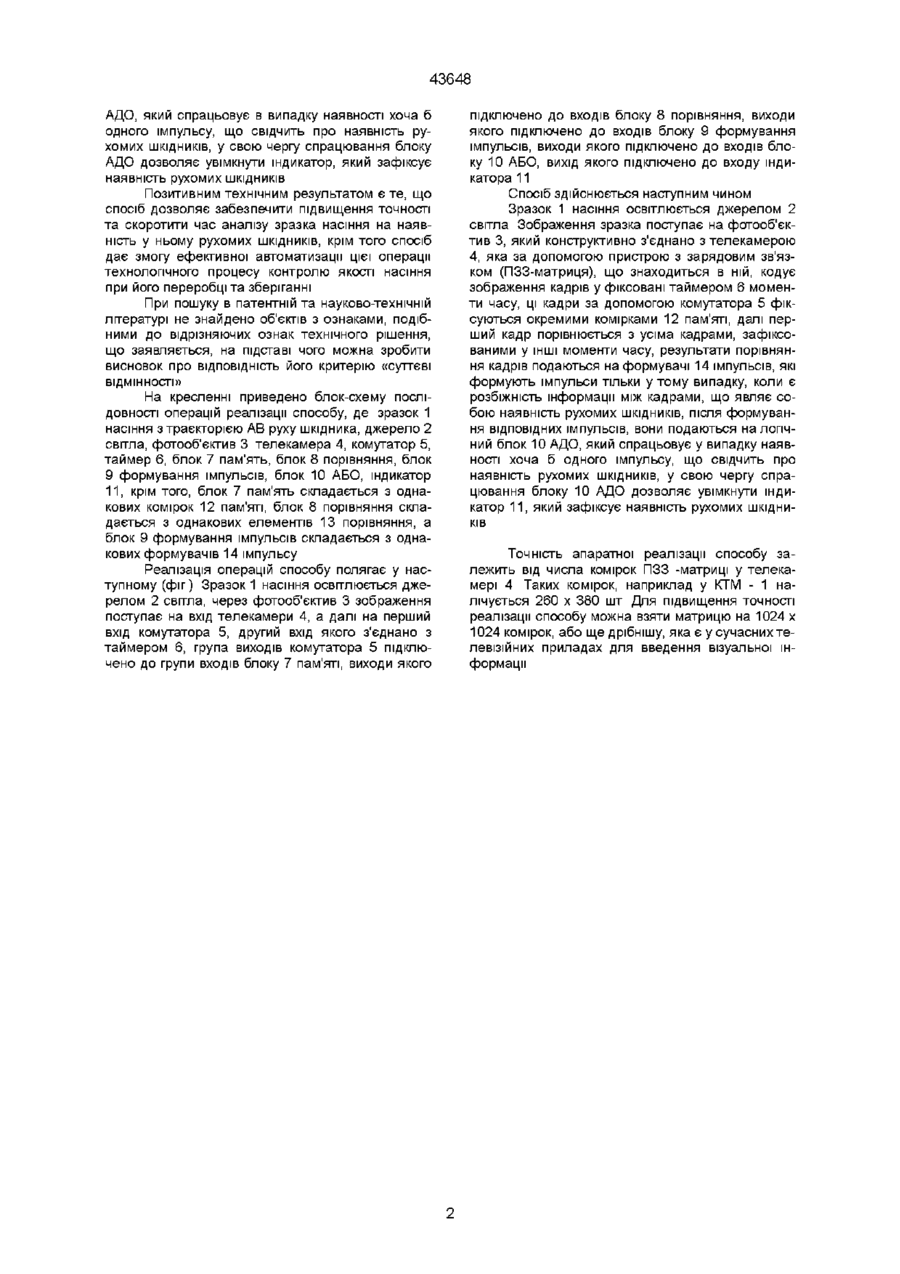

Спосіб реєстрації рухомих ШКІДНИКІВ у зразку насіння, що включає освітлення розчину з бюматеріалом у прохідному СВІТЛІ, одержання оптичної інформації та и обробку, яка виконується шляхом кодування зображення у проекціях, який відрізняється тим, що використовують фотооб'єктив, який конструктивно з'єднано з телекамерою, яка за допомогою пристрою з за рядовим зв'язком (ПЗЗ - матриця), що знаходиться в ній, кодує зображення кадрів у фіксовані таймером моменти часу, ці кадри за допомогою комутатора фіксуються окремими комірками пам'яті, далі перший кадр порівнюється з усіма кадрами, зафіксованими у ІНШІ моменти часу, результати порівняння кадрів подаються на формувачі імпульсів, які формують імпульс тільки утому випадку, коли є розбіжність інформації між кадрами, що являє собою наявність рухомих Винахід належить до сільського господарства, зокрема насінництва та контролю якості посівного насіння Широко відомий спосіб визначення наявності ШКІДНИКІВ у зразку насіння шляхом візуального аналізу оператором зразка насіння [Зерновые, бобовые и масличные культуры - М Изд стандартов, 1980 -С 260-271 ] Недоліком цього способу є значний час аналізу якості насіння та мала точність, яка пов'язана з втомою оператора Найбільш близьким до пропонованого за сукупністю ознак є спосіб визначення рухомості сперміїв сільськогосподарських тварин, який включає освітлення розчину сперми у прохідному СВІТЛІ, одержання оптичної інформації, и обробку, кодування на чотири проекції кожного спермія [Патент України № 21719 А, кл А 61 D 19/02, 1998, Бюл № 2 Спосіб визначення рухомості сперміїв сільськогосподарських тварин М В Зубець, Ю Є Мегель, В П Путятін] Однак, при всіх позитивних якостях прототипу, його застосування та реалізація зв'язана з необхідністю значної доробки технічного та програмного забезпечення В основу винаходу поставлено задачу створення ефективного способу реєстрації рухомих ШКІДНИКІВ у зразку насіння шляхом реєстрації зображень (кадрів) зразка насіння у задані моменти часу та їх порівняння з першим, при цьому, якщо є розбіжність у кадрах - то це свідчить про наявність ШКІДНИКІВ у зразку насіння Все це дозволяє значно підвищити точність та скоротити час аналізу зразка насіння на наявність у ньому рухомих ШКІДНИКІВ Такого технічного результату можна досягти, якщо у спосіб визначення рухомості сперміїв сільськогосподарських тварин, який містить освітлення розчину з бюматеріалом у прохідному СВІТЛІ, одержання оптичної інформації та и обробку, яка виконується шляхом кодування зображення у проекціях, згідно з винаходом вводиться фотооб'єктив, який конструктивно з'єднано з телекамерою, яка за допомогою пристрою з зарядовим зв'язком (ПЗЗ-матриця), що знаходиться в ній, кодує зображення кадрів у фіксовані таймером моменти часу, ці кадри за допомогою комутатора фіксуються окремими комірками пам'яті, далі перший кадр порівнюється з усіма кадрами, зафіксованими у ІНШІ моменти часу, результати порівняння кадрів подаються на формувачі імпульсів, які формують імпульс тільки у тому випадку, коли є розбіжність інформації між кадрами, що являє собою наяв Зоя ШКІДНИКІВ, після формування ВІДПОВІДНИХ імпуль сів, вони подаються на логічний блок АДО, який спрацьовує у випадку наявності хоча б одного імпульсу, що свідчить про наявність рухомих ШКІДНИКІВ, у свою чергу спрацювання блока АДО дозволяє увімкнути індикатор, який зафіксує наявність рухомих ШКІДНИКІВ ність рухомих ШКІДНИКІВ, після формування ВІДПО ВІДНИХ імпульсів, вони подаються на логічний блок 00 (О со 43648 АДО, який спрацьовує в випадку наявності хоча б одного імпульсу, що свідчить про наявність рухомих ШКІДНИКІВ, у свою чергу спрацювання блоку АДО дозволяє увімкнути індикатор, який зафіксує наявність рухомих ШКІДНИКІВ Позитивним технічним результатом є те, що спосіб дозволяє забезпечити підвищення точності та скоротити час аналізу зразка насіння на наявність у ньому рухомих ШКІДНИКІВ, крім того спосіб дає змогу ефективної автоматизації цієї операції технологічного процесу контролю якості насіння при його переробці та зберіганні При пошуку в патентній та науково-технічній лггературі не знайдено об'єктів з ознаками, подібними до відрізняючих ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про ВІДПОВІДНІСТЬ його критерію «суттєві ВІДМІННОСТІ» На кресленні приведено блок-схему ПОСЛІДОВНОСТІ операцій реалізації способу, де зразок 1 насіння з траєкторією АВ руху шкідника, джерело 2 світла, фотооб'єктив 3 телекамера 4, комутатор 5, таймер 6, блок 7 пам'ять, блок 8 порівняння, блок 9 формування імпульсів, блок 10 АБО, індикатор 11, крім того, блок 7 пам'ять складається з однакових комірок 12 пам'яті, блок 8 порівняння складається з однакових елементів 13 порівняння, а блок 9 формування імпульсів складається з однакових формувачів 14 імпульсу Реалізація операцій способу полягає у наступному (фіг) Зразок 1 насіння освітлюється джерелом 2 світла, через фотооб'єктив 3 зображення поступає на вхід телекамери 4, а далі на перший вхід комутатора 5, другий вхід якого з'єднано з таймером 6, група виходів комутатора 5 підключено до групи входів блоку 7 пам'яті, виходи якого підключено до входів блоку 8 порівняння, виходи якого підключено до входів блоку 9 формування імпульсів, виходи якого підключено до входів блоку 10 АБО, вихід якого підключено до входу індикатора 11 Спосіб здійснюється наступним чином Зразок 1 насіння освітлюється джерелом 2 світла Зображення зразка поступає на фотооб'єктив 3, який конструктивно з'єднано з телекамерою 4, яка за допомогою пристрою з зарядовим зв'язком (ПЗЗ-матриця), що знаходиться в ній, кодує зображення кадрів у фіксовані таймером 6 моменти часу, ці кадри за допомогою комутатора 5 фіксуються окремими комірками 12 пам'яті, далі перший кадр порівнюється з усіма кадрами, зафіксованими у ІНШІ моменти часу, результати порівняння кадрів подаються на формувачі 14 імпульсів, які формують імпульси тільки утому випадку, коли є розбіжність інформації між кадрами, що являє собою наявність рухомих ШКІДНИКІВ, ПІСЛЯ формування ВІДПОВІДНИХ імпульсів, вони подаються на логічний блок 10 АДО, який спрацьовує у випадку наявності хоча б одного імпульсу, що свідчить про наявність рухомих ШКІДНИКІВ, у свою чергу спрацювання блоку 10 АДО дозволяє увімкнути індикатор 11, який зафіксує наявність рухомих ШКІДНИКІВ ТОЧНІСТЬ апаратної реалізації способу залежить від числа комірок ПЗЗ -матриці у телекамері 4 Таких комірок, наприклад у КТМ - 1 налічується 260 х 380 шт Для підвищення точності реалізації способу можна взяти матрицю на 1024 х 1024 комірок, або ще дрібнішу, яка є у сучасних телевізійних приладах для введення візуальної інформації 43648 \ Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 43648
