Спосіб підвищення якості вібросепарації насіння

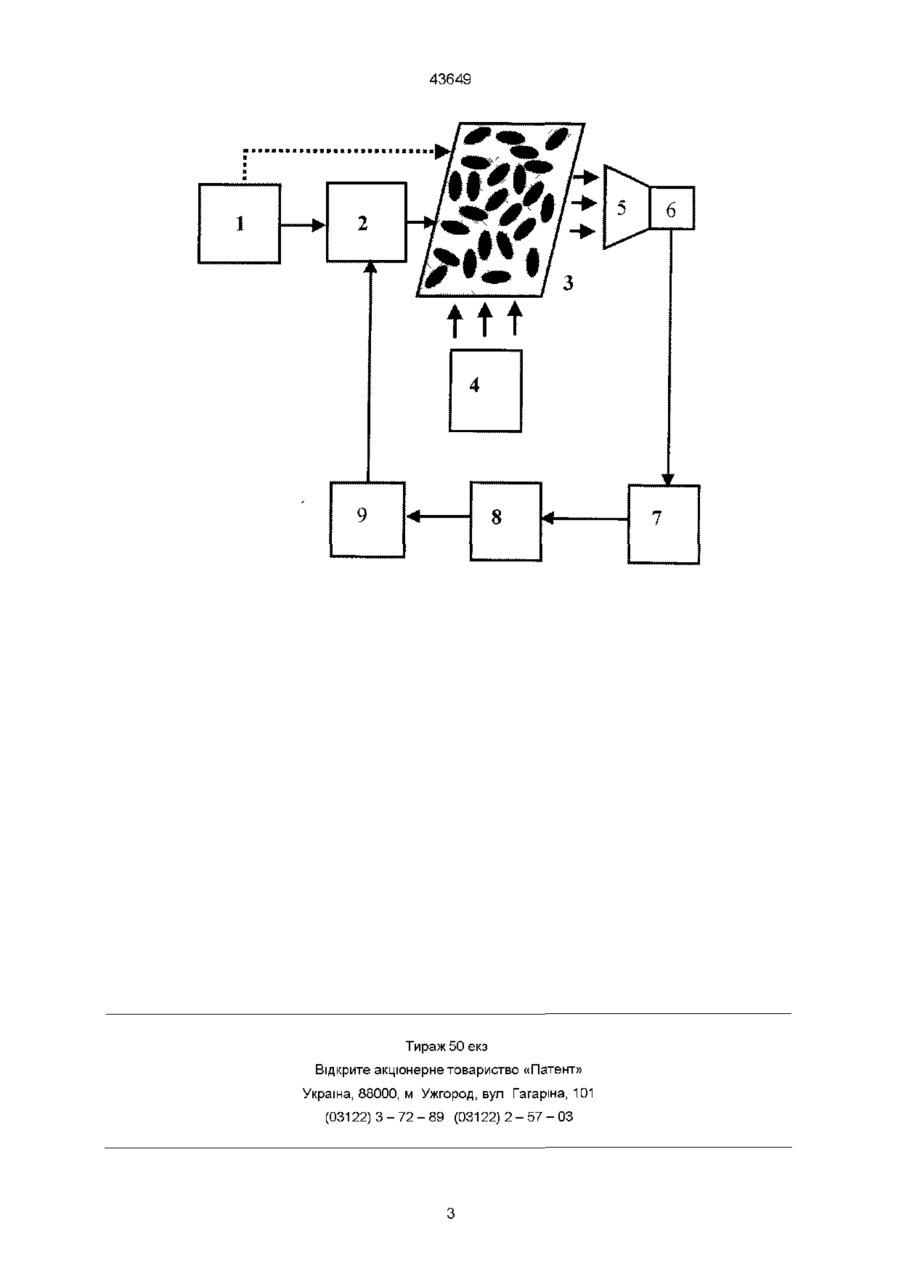

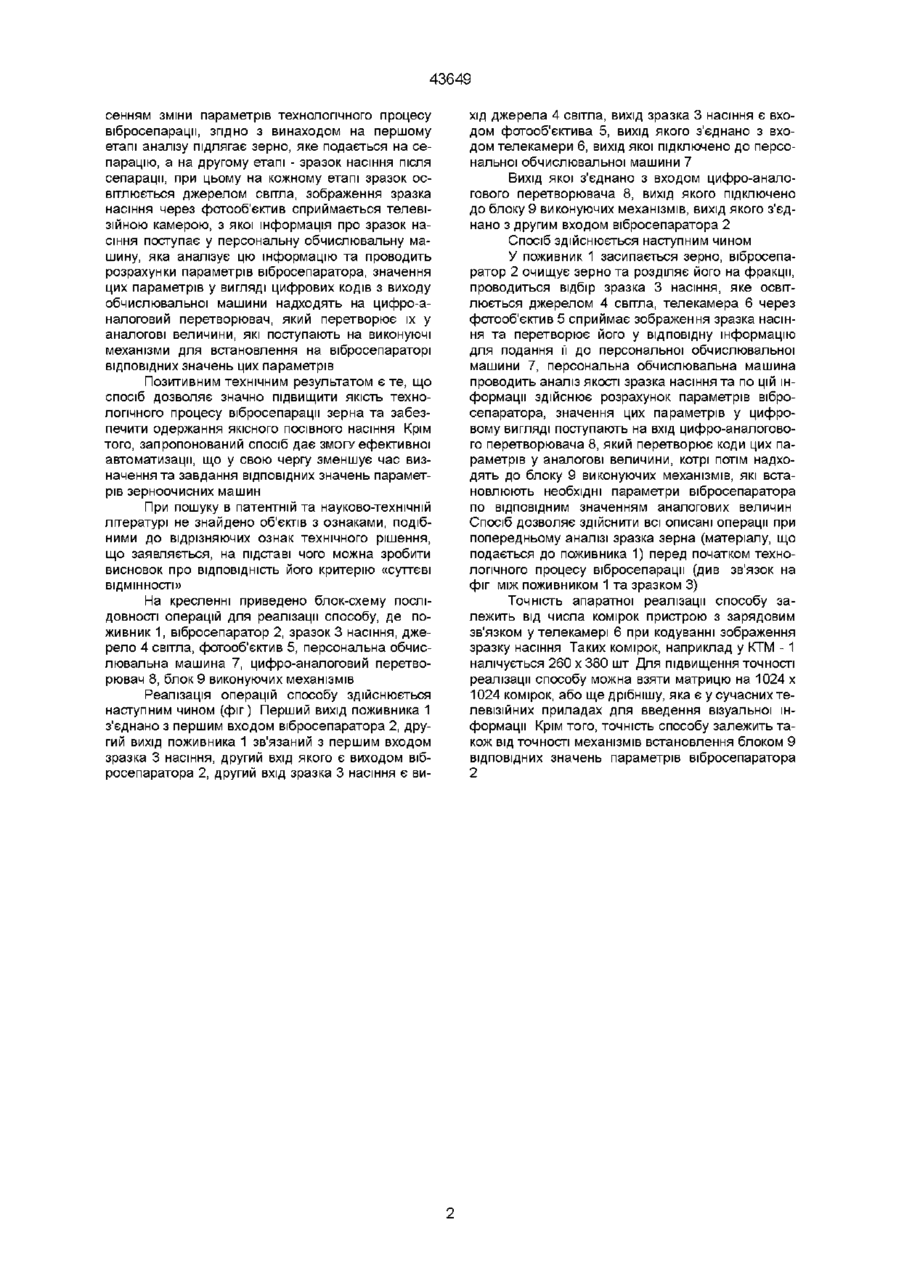

Спосіб підвищення якості вібросепарацм насіння, що включає аналіз оператором зразка насіння, яке береться з виходу вібросепаратора, та подальшим ручним внесенням зміни параметрів технологічного процесу вібросепарацм, який відрізняється тим, що зразок насіння освітлюється джерелом світла, телекамера через фотооб'єктив сприймає зображення зразка насіння та перетворює це зображення у електричні величини, які подаються до персональної обчислювальної машини, персональна обчислювальна машина проводить аналіз якості зразка насіння та по цій інформації здійснює розрахунок параметрів вібросепаратора, значення цих параметрів у цифровому вигляді надходять на вхід цифро аналогового перетворювача, який перетворює коди цих параметрів у аналогові величини, котрі потім надходять до блока виконуючих механізмів, які встановлюють необхідні параметри вібросепаратора по ВІДПОВІДНИХ значеннях аналогових величин, при цьому спосіб дозволяє здійснити всі описані операції при попередньому аналізі зразка зерна (матеріалу, що подається на сепарацію) перед початком технологічного процесу для визначення початкового наближення значень параметрів вібросепарацм Винахід належить до сільського господарства, зокрема до технологічного процесу обробки зерна після його збирання, шляхом відділення зерна від насіння бур'яну за допомогою вібросепарацм та контролю якості продукту вібросепарацм, а саме - посівного насіння, з одночасною корекцією параметрів вібросепарацм Широко відомий спосіб визначення наявності сміття, проходу дрібних зерен, вирівнянності та крупності зерен шляхом просіювання на ситах з отворами різних розмірів та візуального аналізу оператором зразка насіння [Методы определения засоренности, прохода мелких зерен, выравненное™ и крупности В кн Зерновые, бобовые и масличные культуры - М Изд стандартов, 1980 -С 260 - 271 ] Недоліком цього способу є низький рівень технологічного процесу одержання насіння та операції визначення якості зразка насіння, значний час аналізу якості насіння та мала точність Найбільш близьким до пропонованого за сукупністю ознак є спосіб визначення якості процесу вібросепарацм на зерноочисних машинах шляхом візуального аналізу оператором зразка насіння після його обробки, з послідуючим внесенням зміни у технологічний процес, а саме конструктивних (тип сита, нахил сита, параметри перфорації сита) та параметричних (амплггуда, частота, фаза коливань) [Заика П М , Мазнев Г Е Сепарация семян по комплексу физико-механических свойств - М Колос, 1978 -287 с ] Недоліком цього способу є значний час аналізу якості зразка насіння та мала точність, яка пов'язана з втомою оператора, а також залежністю точності зміни параметрів технологічного процесу від кваліфікації та суб'єктивності оператора В основу винаходу поставлено задачу створення способу підвищення якості технологічного процесу вібросепарацм, шляхом введення допоміжних операцій на базі оптико - електронної системи для визначення на персональній обчислювальній машині характеристик зразка насіння (як до початку сепарації, так і у процесі сепарації), по яким визначаються та автоматично задаються значення параметрів зерноочисних вібраційних машин - все це дозволяє підвищити якість технологічного процесу вібросепарацм зерна та забезпечити одержання якісного посівного насіння Такого технічного результату можна досягти, якщо у спосіб визначення якості процесу вібросепарацм на зерноочисних машинах шляхом аналізу зразка насіння з подальшим ручним вне Зоя (О со 43649 сенням зміни параметрів технологічного процесу вібросепарацм, згідно з винаходом на першому етапі аналізу підлягає зерно, яке подається на сепарацію, а на другому етапі - зразок насіння після сепарації, при цьому на кожному етапі зразок освітлюється джерелом світла, зображення зразка насіння через фотооб'єктив сприймається телевізійною камерою, з якої інформація про зразок насіння поступає у персональну обчислювальну машину, яка аналізує цю інформацію та проводить розрахунки параметрів вібросепаратора, значення цих параметрів у вигляді цифрових кодів з виходу обчислювальної машини надходять на цифро-аналоговий перетворювач, який перетворює їх у аналогові величини, які поступають на виконуючі механізми для встановлення на вібросепараторі ВІДПОВІДНИХ значень цих параметрів Позитивним технічним результатом є те, що спосіб дозволяє значно підвищити якість технологічного процесу вібросепарацм зерна та забезпечити одержання якісного посівного насіння Крім того, запропонований спосіб дає ЗМОГУ ефективної автоматизації, що у свою чергу зменшує час визначення та завдання ВІДПОВІДНИХ значень параметрів зерноочисних машин При пошуку в патентній та науково-технічній лггературі не знайдено об'єктів з ознаками, подібними до відрізняючих ознак технічного рішення, що заявляється, на підставі чого можна зробити висновок про ВІДПОВІДНІСТЬ його критерію «суттєві ВІДМІННОСТІ» На кресленні приведено блок-схему ПОСЛІДОВНОСТІ операцій для реалізації способу, де поживник 1, вібросепаратор 2, зразок 3 насіння, джерело 4 світла, фотооб'єктив 5, персональна обчислювальна машина 7, цифро-аналоговий перетворювач 8, блок 9 виконуючих механізмів Реалізація операцій способу здійснюється наступним чином (фіг) Перший вихід поживника 1 з'єднано з першим входом вібросепаратора 2, другий вихід поживника 1 зв'язаний з першим входом зразка 3 насіння, другий вхід якого є виходом вібросепаратора 2, другий вхід зразка 3 насіння є ви хід джерела 4 світла, вихід зразка 3 насіння є входом фотооб'єктива 5, вихід якого з'єднано з входом телекамери 6, вихід якої підключено до персональної обчислювальної машини 7 Вихід якої з'єднано з входом цифро-аналогового перетворювача 8, вихід якого підключено до блоку 9 виконуючих механізмів, вихід якого з'єднано з другим входом вібросепаратора 2 Спосіб здійснюється наступним чином У поживник 1 засипається зерно, вібросепаратор 2 очищує зерно та розділяє його на фракції, проводиться відбір зразка 3 насіння, яке освітлюється джерелом 4 світла, телекамера 6 через фотооб'єктив 5 сприймає зображення зразка насіння та перетворює його у відповідну інформацію для подання м до персональної обчислювальної машини 7, персональна обчислювальна машина проводить аналіз якості зразка насіння та по цій інформації здійснює розрахунок параметрів вібросепаратора, значення цих параметрів у цифровому вигляді поступають на вхід цифро-аналогового перетворювача 8, який перетворює коди цих параметрів у аналогові величини, котрі потім надходять до блоку 9 виконуючих механізмів, які встановлюють необхідні параметри вібросепаратора по ВІДПОВІДНИМ значенням аналогових величин Спосіб дозволяє здійснити всі описані операції при попередньому аналізі зразка зерна (матеріалу, що подається до поживника 1) перед початком технологічного процесу вібросепарацм (див зв'язок на фіг між поживником 1 та зразком 3) Точність апаратної реалізації способу залежить від числа комірок пристрою з зарядовим зв'язком у телекамері 6 при кодуванні зображення зразку насіння Таких комірок, наприклад у КТМ - 1 налічується 260 х 380 шт Для підвищення точності реалізації способу можна взяти матрицю на 1024 х 1024 комірок, або ще дрібнішу, яка є у сучасних телевізійних приладах для введення візуальної інформації Крім того, точність способу залежить також від точності механізмів встановлення блоком 9 ВІДПОВІДНИХ значень параметрів вібросепаратора 2 43649 ttt Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3 - 7 2 - 8 9 (03122) 2 - 5 7 - 0 3 43649
