Багатошаровий композиційний вогнетривкий матеріал “stop fire”

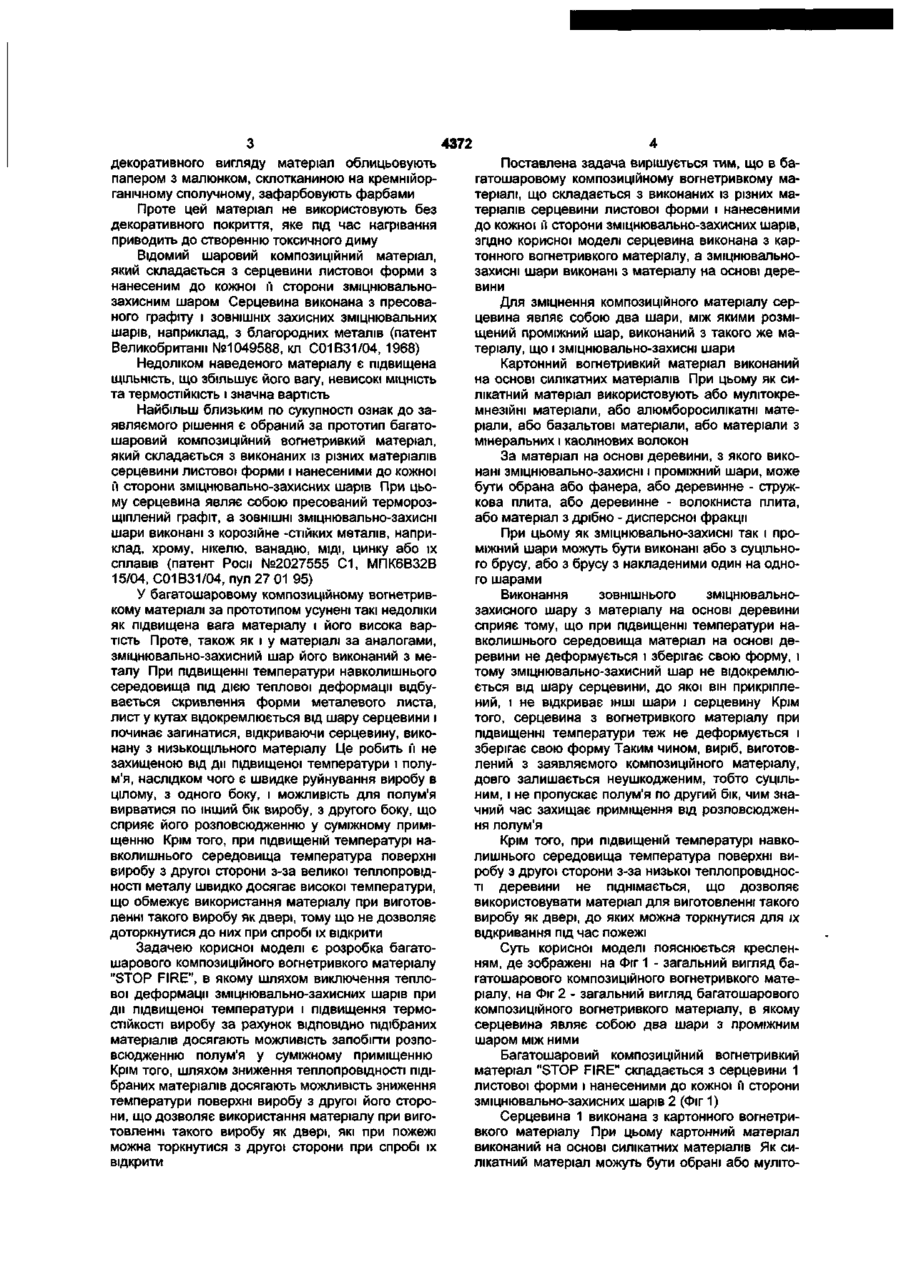

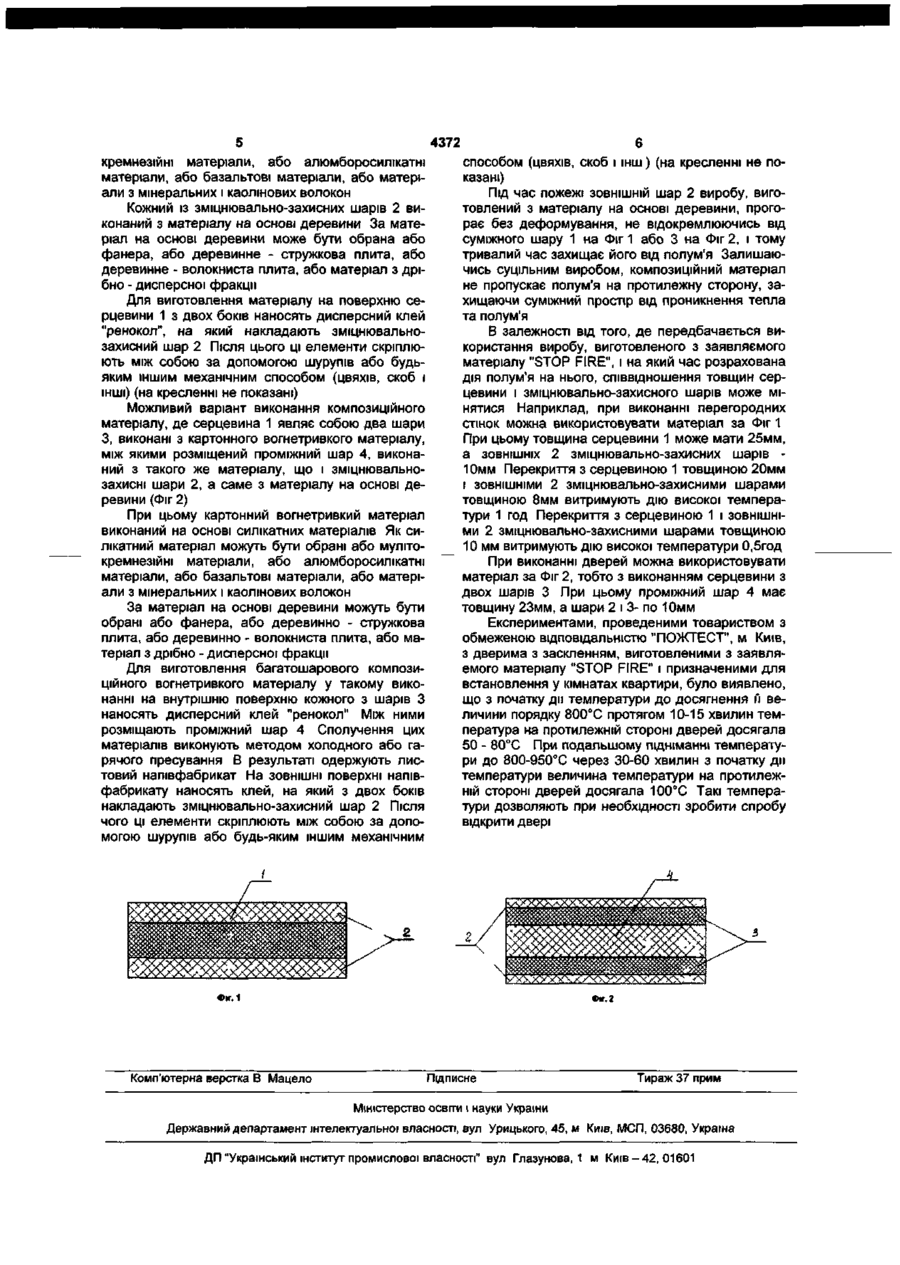

1. Багатошаровий композиційний вогнетривкий матеріал, що складається з виконаних із різних матеріалів серцевини листової форми і нанесених на кожну її сторону зміцнювально-захисних шарів, який відрізняється тим, що серцевина виконана з картонного вогнетривкого матеріалу, а зміцнювально-захисні шари виконані з матеріалу на основі деревини. 2. Багатошаровий композиційний вогнетривкий матеріал за п. 1, який відрізняється тим, що серцевина являє собою два шари, між якими розміщений проміжний шар, виконаний з такого ж матеріалу, що і зміцнювально-захисні шари. 3. Багатошаровий композиційний вогнетривкий матеріал за п. 1, який відрізняється тим, що картонний матеріал виконаний на основі силікатних матеріалів. 4. Багатошаровий композиційний вогнетривкий матеріал за п. З, який відрізняється тим, що як силікатний матеріал використовують мулітокремнезійні матеріали. 5. Багатошаровий композиційний вогнетривкий матеріал за п. З, який відрізняється тим, що як силікатний матеріал використовують алюмоборосилікатні матеріали. Корисна модель відноситься до шарових композиційних матеріалів, які можна використовувати переважно при забезпеченні захисту приміщень, що межують з коридорами в будівлях, у формі захисних перегородних стін. В цивільному будівництві багатошарові композиційні матеріали можуть знайти широке застосування у формі дверей у квартирах, захисних дверей, захисних віконних рам та протипожежних перегородок. Можливе також його використання в конструкціях сейфів. 6. Багатошаровий композиційний вогнетривкий матеріал за п. З, який відрізняється тим, що як силікатний матеріал використовують матеріал на основі базальтових матеріалів. 7. Багатошаровий композиційний вогнетривкий матеріал за п. З, який відрізняється тим, що як силікатний матеріал використовують матеріали з мінеральних і каолінових волокон. 8. Багатошаровий композиційний вогнетривкий матеріал за п. 1, який відрізняється тим, що за матеріал на основі деревини вибрана фанера. 9. Багатошаровий композиційний вогнетривкий матеріал за п. 1, який відрізняється тим, що за матеріал на основі деревини вибрана деревностружкова плита. 10. Багатошаровий композиційний вогнетривкий матеріал за п. 1, який відрізняється тим, що за матеріал на основі деревини вибрана деревноволокниста плита. 11. Багатошаровий композиційний вогнетривкий матеріал за п. 1, який відрізняється тим, що за матеріал на основі деревини вибраний матеріал з дрібнодисперсної фракції. 12. Багатошаровий композиційний вогнетривкий матеріал за будь-яким з пп. 8-11, який відрізняється тим, що матеріал на основі деревини виконаний з суцільного брусу. 13. Багатошаровий композиційний вогнетривкий матеріал за будь яким з пп. 8-11, який відрізняється тим, що матеріал на основі деревини виконаний з брусу з накладеними один на одний шарами. Відомий негорючий склопластик на мінеральному сполучному "Мінеплен", який запропоновано використовувати для облицювання стін вокзалів, метро, салонів вагонів (Пронин Б.Ф. Негорючие стекло пластики на минеральном связующем для гражданской продукции. Передовой опыт, 1989, №12). Цей негорючий матеріал являє собою пакет із стальної тканини, просоченої хромалюмофосфатним сполучним і отверждженої при температурі 150-170°С, і виготовляється методом пресування у листи завтовшки 3-5мм. Для надання CM 4372 декоративного вигляду матеріал облицьовують папером з малюнком, склотканиною на кремнійорганічному сполучному, зафарбовують фарбами Проте цей матеріал не використовують без декоративного покриття, яке під час нагрівання приводить до створенню токсичного диму Відомий шаровий композиційний матеріал, який складається з серцевини листової форми з нанесеним до кожної м сторони зміцнювальнозахисним шаром Серцевина виконана з пресованого графіту і ЗОВНІШНІХ захисних зміцнювальних шарів, наприклад, з благородних металів (патент Великобританії №1049588, кл С01В31/04, 1968) Недоліком наведеного матеріалу є підвищена ЩІЛЬНІСТЬ, що збільшує його вагу, невисокі МІЦНІСТЬ та термостійкість і значна вартість Найбільш близьким по сукупності ознак до заявляемого рішення є обраний за прототип багатошаровий композиційний вогнетривкий матеріал, який складається з виконаних із різних матеріалів серцевини листової форми і нанесеними до кожної її сторони зміцнювально-захисних шарів При цьому серцевина являє собою пресований терморозщіплений графіт, а ЗОВНІШНІ зміцнювально-захисні шари виконані з корозійне -стійких металів, наприклад, хрому, нікелю, ванадію, МІДІ, цинку або їх сплавів (патент Роси №2027555 С1, МПК6В32В 15/04, С01В31/04, пул 27 01 95) У багатошаровому композиційному вогнетривкому матеріалі за прототипом усунені такі недоліки як підвищена вага матеріалу і його висока вартість Проте, також як і у матеріалі за аналогами, зміцнювально-захисний шар його виконаний з металу При підвищенні температури навколишнього середовища під дією теплової деформації відбувається скривлення форми металевого листа, лист у кутах відокремлюється від шару серцевини і починає загинатися, відкриваючи серцевину, виконану з низькощільного матеріалу Це робить її не захищеною від дії підвищеної температури і полум'я, наслідком чого є швидке руйнування виробу в цілому, з одного боку, і можливість для полум'я вирватися по інший бік виробу, з другого боку, що сприяє його розповсюдженню у суміжному приміщенню Крім того, при підвищеній температурі навколишнього середовища температура поверхні виробу з другої сторони з-за великої теплопровідності металу швидко досягає високої температури, що обмежує використання матеріалу при виготовленні такого виробу як двері, тому що не дозволяє доторкнутися до них при спробі їх відкрити Задачею корисної моделі є розробка багатошарового композиційного вогнетривкого матеріалу "STOP FIRE", в якому шляхом виключення теплової деформації зміцнювально-захисних шарів при ди підвищеної температури і підвищення термостійкості виробу за рахунок ВІДПОВІДНО підібраних матеріалів досягають можливість запобігти розповсюдженню полум'я у суміжному приміщенню Крім того, шляхом зниження теплопровідності підібраних матеріалів досягають можливість зниження температури поверхні виробу з другої його сторони, що дозволяє використання матеріалу при виготовленні такого виробу як двері, які при пожежі можна торкнутися з другої сторони при спробі їх відкрити Поставлена задача вирішується тим, що в багатошаровому композиційному вогнетривкому матеріалі, що складається з виконаних із різних матеріалів серцевини листової форми і нанесеними до кожної її сторони зміцнювально-захисних шарів, згідно корисної моделі серцевина виконана з картонного вогнетривкого матеріалу, а зміцнювальнозахисні шари виконані з матеріалу на основі деревини Для зміцнення композиційного матеріалу серцевина являє собою два шари, між якими розміщений проміжний шар, виконаний з такого же матеріалу, що і зміцнювально-захисні шари Картонний вогнетривкий матеріал виконаний на основі силікатних матеріалів При цьому як силікатний матеріал використовують або мулітокремнезійні матеріали, або алюмборосилікатні матеріали, або базальтові матеріали, або матеріали з мінеральних і каолінових волокон За матеріал на основі деревини, з якого виконані зміцнювально-захисні і проміжний шари, може бути обрана або фанера, або деревинне - стружкова плита, або деревинне - волокниста плита, або матеріал з дрібно - дисперсної фракції При цьому як зміцнювально-захисні так і проміжний шари можуть бути виконані або з суцільного брусу, або з брусу з накладеними один на одного шарами Виконання зовнішнього зміцнювальнозахисного шару з матеріалу на основі деревини сприяє тому, що при підвищенні температури навколишнього середовища матеріал на основі деревини не деформується і зберігає свою форму, і тому зміцнювально-захисний шар не відокремлюється від шару серцевини, до якої він прикріплений, і не відкриває ІНШІ шари і серцевину Крім того, серцевина з вогнетривкого матеріалу при підвищенні температури теж не деформується і зберігає свою форму Таким чином, виріб, виготовлений з заявляемого композиційного матеріалу, довго залишається неушкодженим, тобто суцільним, і не пропускає полум'я по другий бік, чим значний час захищає приміщення від розповсюдження полум'я Крім того, при підвищеній температурі навколишнього середовища температура поверхні виробу з другої сторони з-за низької теплопровідності деревини не піднімається, що дозволяє використовувати матеріал для виготовленні такого виробу як двері, до яких можна торкнутися для їх відкривання під час пожежі Суть корисної моделі пояснюється кресленням, де зображені на Фіг 1 - загальний вигляд багатошарового композиційного вогнетривкого матеріалу, на Фіг 2 - загальний вигляд багатошарового композиційного вогнетривкого матеріалу, в якому серцевина являє собою два шари з проміжним шаром між ними Багатошаровий композиційний вогнетривкий матеріал "STOP FIRE" складається з серцевини 1 листової форми і нанесеними до кожної її сторони зміцнювально-захисних шарів 2 (Фіг 1) Серцевина 1 виконана з картонного вогнетривкого матеріалу При цьому картонний матеріал виконаний на основі силікатних матеріалів Як силікатний матеріал можуть бути обрані або муліто 4372 кремнезійні матеріали, або алюмборосилікатні матеріали, або базальтові матеріали, або матеріали з мінеральних і каолінових волокон Кожний із зміцнювально-захисних шарів 2 виконаний з матеріалу на основі деревини За матеріал на основі деревини може бути обрана або фанера, або деревинне - стружкова плита, або деревинне - волокниста плита, або матеріал з дрібно - дисперсної фракції Для виготовлення матеріалу на поверхню серцевини 1 з двох боків наносять дисперсний клей "ренокол", на який накладають зміцнювальнозахисний шар 2 Після ЦЬОГО ЦІ елементи скріплюють між собою за допомогою шурупів або будьяким іншим механічним способом (цвяхів, скоб і ІНШІ) (на кресленні не показані) Можливий варіант виконання композиційного матеріалу, де серцевина 1 являє собою два шари З, виконані з картонного вогнетривкого матеріалу, між якими розміщений проміжний шар 4, виконаний з такого же матеріалу, що і зміцнювальнозахисні шари 2, а саме з матеріалу на основі деревини (Фіг 2) При цьому картонний вогнетривкий матеріал виконаний на основі силікатних матеріалів Як силікатний матеріал можуть бути обрані або мулітокремнезійні матеріали, або алюмборосилікатні матеріали, або базальтові матеріали, або матеріали з мінеральних і каолінових волокон За матеріал на основі деревини можуть бути обрані або фанера, або деревинно - стружкова плита, або деревинно - волокниста плита, або матеріал з дрібно - дисперсної фракції Для виготовлення багатошарового композиційного вогнетривкого матеріалу у такому виконанні на внутрішню поверхню кожного з шарів З наносять дисперсний клей "ренокол" Між НИМИ розміщають проміжний шар 4 Сполучення цих матеріалів виконують методом холодного або гарячого пресування В результаті одержують листовий напівфабрикат На ЗОВНІШНІ поверхні напівфабрикату наносять клей, на який з двох боків накладають зміцнювально-захисний шар 2 Після чого ці елементи скріплюють між собою за допомогою шурупів або будь-яким іншим механічним способом (цвяхів, скоб і інш) (на кресленні не показані) Під час пожежі ЗОВНІШНІЙ шар 2 виробу, виготовлений з матеріалу на основі деревини, прогорає без деформування, не відокремлюючись від суміжного шару 1 на Фіг 1 або 3 на Фіг 2, і тому тривалий час захищає його від полум'я Залишаючись суцільним виробом, композиційний матеріал не пропускає полум'я на протилежну сторону, захищаючи суміжний простір від проникнення тепла та полум'я В залежності від того, де передбачається використання виробу, виготовленого з заявляемого матеріалу "STOP FIRE", і на який час розрахована дія полум'я на нього, співвідношення товщин серцевини і зміцнювально-захисного шарів може мінятися Наприклад, при виконанні перегородних стінок можна використовувати матеріал за Фіг 1 При цьому товщина серцевини 1 може мати 25мм, а ЗОВНІШНІХ 10мм 2 зміцнювально-захисних шарів і ЗОВНІШНІМИ 2 зміцнювально-захисними шарами товщиною 8мм витримують дію високої температури 1 год Перекриття з серцевиною 1 і ЗОВНІШНІМИ 2 зміцнювально-захисними шарами товщиною 10 мм витримують дію високої температури 0,5год При виконанні дверей можна використовувати матеріал за Фіг 2, тобто з виконанням серцевини з двох шарів 3 При цьому проміжний шар 4 має товщину 23мм, а шари 2 і 3- по 10мм Експериментами, проведеними товариством з обмеженою відповідальністю "ПОЖТЕСТ", м Київ, з дверима з заскленням, виготовленими з заявляемого матеріалу "STOP FIRE" і призначеними для встановлення у кімнатах квартири, було виявлено, що з початку дії температури до досягнення П величини порядку 800°С протягом 10-15 хвилин температура на протилежній стороні дверей досягала 50 - 80°С При подальшому підніманні температури до 800-950Х через 30-60 хвилин з початку ди температури величина температури на протилежній стороні дверей досягала 100°С Такі температури дозволяють при необхідності зробити спробу відкрити двері і Фіг. 1 Комп'ютерна верстка В Мацело Перекриття з серцевиною 1 товщиною 20мм Фіг. 2 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності" вул Глазунова, 1 м Київ-42, 01601
