Стальна двосхила попередньо напружена перфорована арка

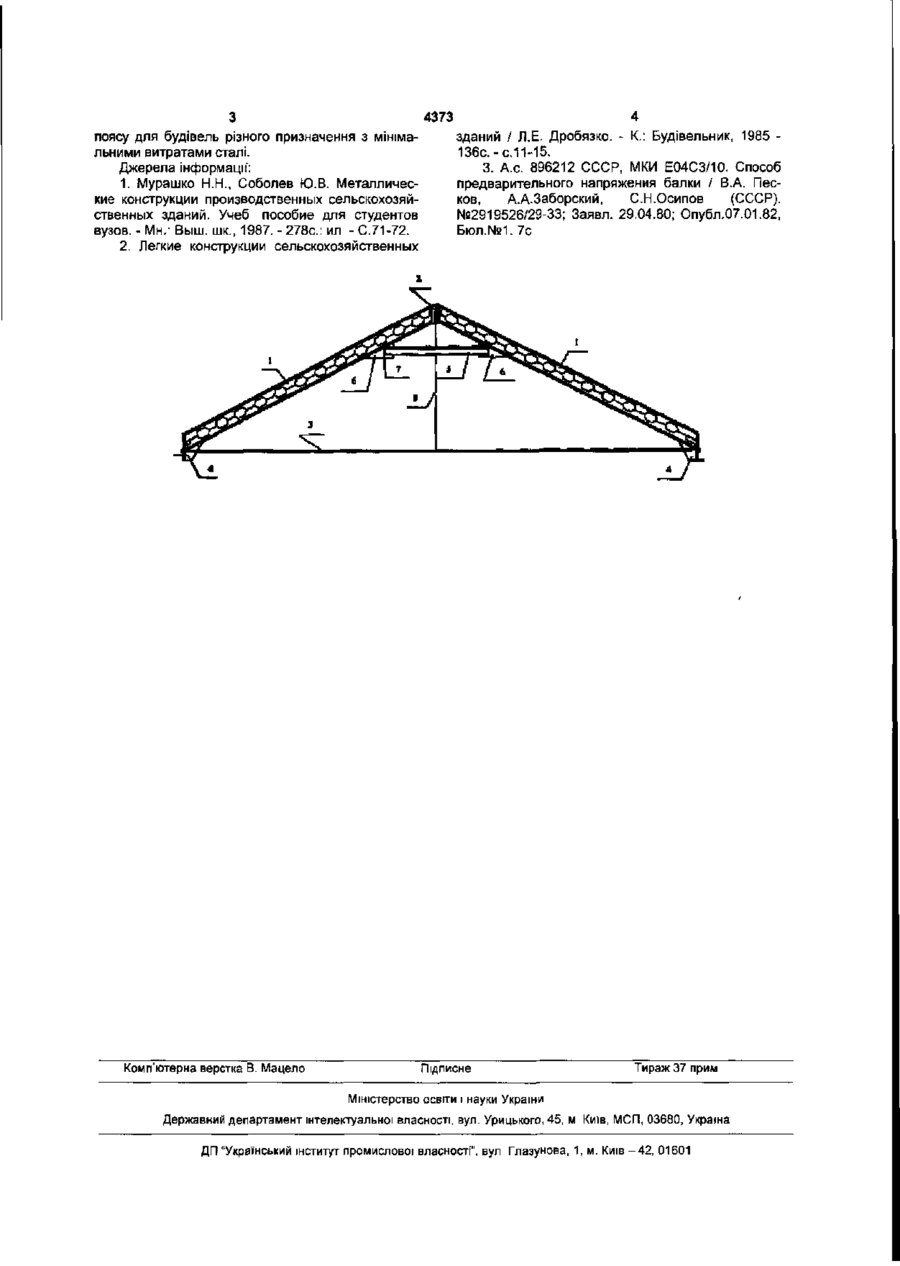

Стальна двосхила попередньо напружена перфорована арка, яка включає в себе дві піварки, що виконані із перфорованих (розвинених) двотаврів, і затяжку, яка відрізняється тим, що між піварками у верхній частині розміщена розпірка з механізмом її натягу. Корисна модель відноситься до області будівництва, а конкретно, до плоских стальних несучих конструкцій покриття будівель та споруд Відома конструкція крокв'яноГ ферми з нижнім поясом і розкосами з круглої арматури та жорстким верхнім поясом, який виконаний двотаврового перерізу з перфорованою стінкою [1]. Недоліком дано) конструкції є велика КІЛЬКІСТЬ елементів та підвищена працеємність її виготовлення. Відома типова конструкція стальної арки за серією 1.860-4 із розвинених двотаврів, яка включає в себе дві піварки, що виконані із перфорованих (розвинених) двотаврів і з'єднуються між собою жорстко у гребеневому вузлі, і затяжку, яка сприймає зусилля розпору і приєднується до піварок на рівні опорних шарнірів [2]. Недоліком даної конструкції є нерівномірність розподілу внутрішніх зусиль(згинаючого моменту, поперечної та поздовжньої сил) по довжині піварок та значне напруження гребеневого вузла. Запропонована корисна модель направлений на забезпечення більш рівномірного розподілу внутрішніх зусиль по довжині піварок, зменшення їх максимальних значень, в тому числі і в гребеневому вузлі, а також створення в піварках попередніх внутрішніх зусиль, що призведе до зменшення металоємності конструкції. Поставлене завдання досягається тим, що стальна двосхила попередньо напружена перфорована арка включає в себе дві піварки, що виконані із перфорованих (розвинених) двотаврів, і затяжку, розпірка з механізмом її натягу розміщена між піварками у верхній частині конструкції арки Розпірка служить додатковою опорою для піварок, що значно зменшує в їх перерізах максимальні значення розрахункових зусиль, а механізм натягу розпірки дозволяє задати попередніх внутрішніх зусиль в піварках методом зміщення опор [3]. На Фіг представлено загальний вигляд конструкції стальної двосхилої попередньо напруженої" перфорованої арки. Стальна двосхила арка складається з двох піварок 1, які виконані Із перфорованих(розвинених) двотаврів і з'єднуються між собою жорстко у гребеневому вузлі 2, затяжки 3, яка приєднується до піварок на рівні опорних шарнірів 4, розпірки 5, яка приєднується до піварок у шарнірних вузлах 6, один з яких включає в себе конструкцію механізму натягу розпірки 7, та підвіски 8, що підтримує затяжку під час транспортування та монтажу арки в проектне положення. Принцип роботи конструкції' двосхилої арки полягає в слідуючому. Після ПОВНОГО виготовлення конструкції арки на заводі і встановлення її в проектне положення за допомогою механізму натягу розпірки 7 виконується попередній натяг розпірки до проектного значення. Після ЧОГО розпірка в цьому вузлі приварюється. Таким чином створюється попереднє напруження в конструкції. Внаслідок чого зовнішнє навантаження на арку спочатку компенсується попередніми зусиллями, і тільки потім в роботу вступає основний матеріал конструкції. Застосування стальної двосхилої попередньо напруженої перфорованої арки дозволяє влаштувати двосхиле покриття різного ухилу верхнього со 4373 поясу для будівель різного призначення з мінімальними витратами сталі. Джерела інформації: 1. Мурашко Н.Н., Соболев Ю.В. Металлические конструкции производственных сельскохозяйственных зданий. Учеб пособие для студентов вузов. - Мн/ Выш. шк., 1987. - 278с: ил - С.71-72. 2. Легкие конструкции сельскохозяйственных Комп'ютерна верстка В. Мацело зданий / Л.Е. Дробязко. - К.: Будівельник, 1985 136с. -с.11-15. 3. А.с. 896212 СССР, МКИ Е04СЗ/10. Способ предварительного напряжения балки / В.А. Песков, А.А.Заборский, С.Н.Осипов (СССР). №2919526/29-33; Заявл. 29.04.80; Опубл.07.01.82, Бюл.№1. 7с Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Київ - 4 2 , 01601
