Двовмісна пляшка

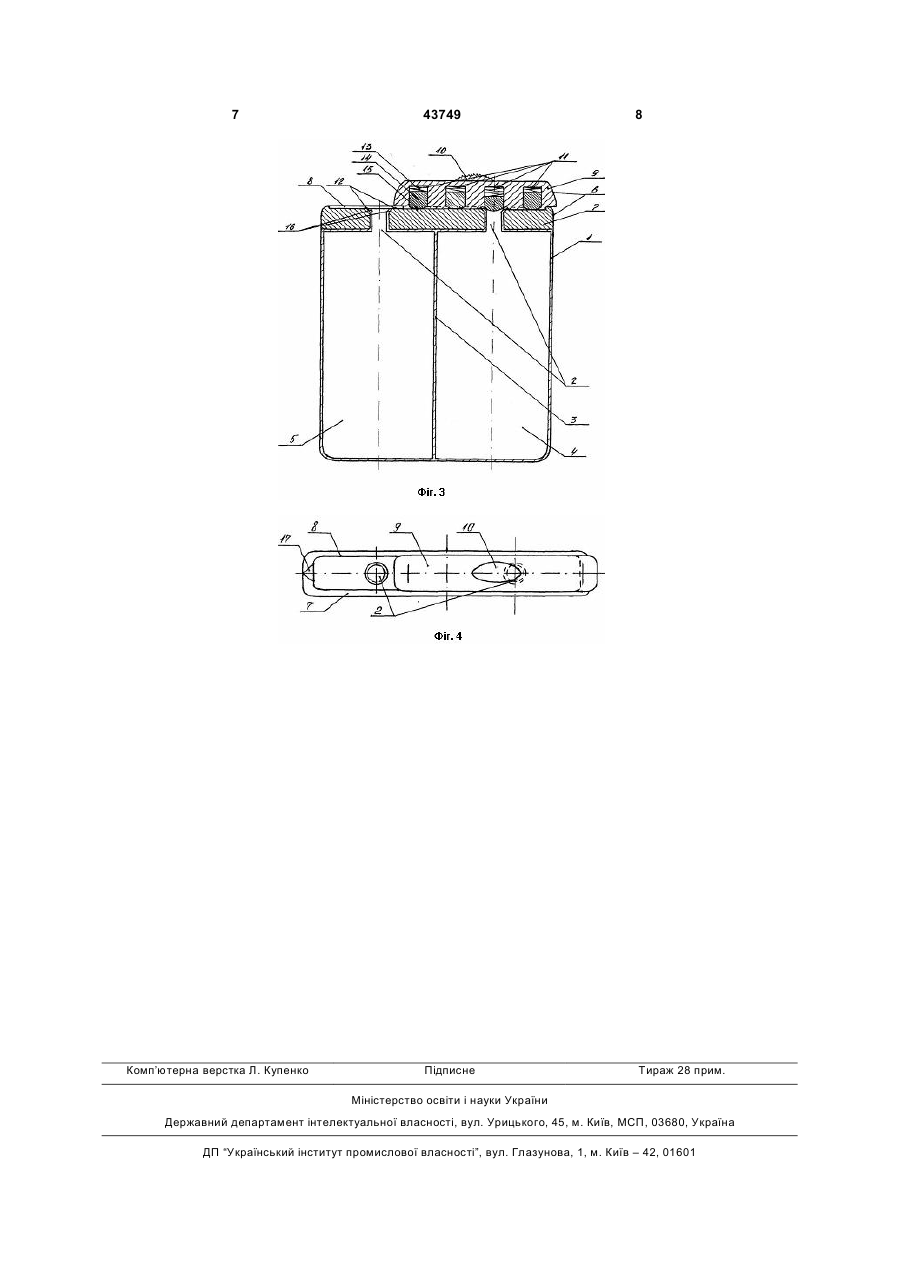

1. Двомісна пляшка, що містить корпус з горлечком, вертикальну перегородку, що розділяє порожнини для рідин, і клапанний пристрій, яка відрізняється тим, що горлечко виконано подвійним у вигляді двох автономних каналів з фасками на верхньому торці, а клапанний пристрій склада 3 якщо пляшку занадто різко повернути у вертикальне положення то в каналі з вихідним отвором пляшки може залишитися рідина яка при наступному, нехай навіть ненавмисному, нахилі пляшки в протилежну сторону може потрапити в порожнину з іншою рідиною й рідини перемішаються; для наступного наливання іншої рідини необхідно повторити маніпуляцію, описану вище. Це спричиняє додаткову витрату часу та певною мірою суперечить традиційним уявленням споживача про процес наливання рідини. Другим недоліком є те, що частки рідин контактують у спільному для обох порожнин каналі, що закінчується вихідним отвором пляшки. Це виключає можливість зберігання у пляшці рідин, що реагують між собою. Ще одним недоліком є те, що для правильного функціонування клапанного пристрою щільність кожної з рідин повинна бути принаймні у 2-3 рази меншою за щільність матеріалу, з якого виготовлена кулька клапанного пристрою. Інакше відбудеться виштовхування кульки рідиною, якщо рівень рідини в порожнині яка спорожняється, нижче рівня рідини в порожнині, що повинна перекриватися кулькою. Четвертим недоліком є те, що для функціонування клапана необхідно щоб у пляшці були рідини з різною щільністю. П'ятим недоліком такої конструкції пляшки є можливість використання в ній тільки рідини. В основу корисної моделі поставлено завдання розширення технологічних і споживчих можливостей двовмісної пляшки за рахунок підвищення зручності її використання споживачем при витрачанні рідин, що містяться у пляшці, шляхом зміни її конструкції. Рішення поставленого завдання досягається тим, що у двовмісної пляшці, що містить корпус з горлечком, вертикальну перегородку, що розділяє порожнини для рідин, і клапанний пристрій, згідно корисної моделі, горлечко виконано подвійним у вигляді двох автономних каналів з фасками на верхньому торці, а клапанний пристрій складається з основи, на верхній торцевій поверхні якої виконаний поздовжній паз, в якому поряд з горлечками виконані напливи, і рухомої планки, що пересувається у зазначеному пазу, та містить ергономічний виступ і систему з чотирьох пружинних пробок-фіксаторів, кожна з яких складається з пружини, яка впаяна в рухому планку та пробки будь-якої форми, переважно, циліндричної з округлим кінцем, або кулькової, яка зв'язана з пружиною будь-яким відомим способом, наприклад, укручена, вклеєна або впаяна, при цьому діаметр кожної пробки відповідає зовнішньому діаметру фасок. У запропонованій двовмісній пляшці на менших сторонах поздовжнього паза можуть бути виконані трикутні вирізи. Завдяки наявності горлечка у вигляді двох автономних каналів і клапанного пристрою, який включає систему з чотирьох пружинних пробокфіксаторів, використання пляшки стає зручним і не суперечить традиційним уявленням споживача про процес наливання рідини, до того ж зникає необхідність контролювати щільність та властиво 43749 4 сті рідин що наливаються в пляшку. Наявність напливів поряд з горлечками виключає можливість непередбаченого автоматичного пересування рухомої планки при нахилі пляшки. Наявність трикутних вирізів на поздовжньому пазу сприяє точному і акуратному наливанню рідини. Сутність корисної моделі пояснюється матеріалом, на якому зображено наступне: Фіг.1 - запропонована двовмісна пляшка у транспортному стані в поздовжньому розрізі; Фіг.2 - те ж саме, вигляд зверху; Фіг.3 - запропонована двовмісна пляшка у робочому стані в поздовжньому розрізі; Фіг.4 - те ж саме, вигляд зверху. Двовмісна пляшка, що пропонується, містить корпус 1 з подвійним горлечком 2 у вигляді двох автономних каналів, вертикальну перегородку 3, яка розділяє порожнини 4 і 5 для рідини, і клапанний пристрій 6. Клапанний пристрій б складається з основи 7, на верхній торцевій поверхні якої виконаний поздовжній паз 8, та рухомої планки 9. Рухома планка 9 виконана з можливістю пересування у пазу 8 і містить ергономічний виступ 10 для зручності її пересування, і систему з чотирьох однакових пружинних пробок-фіксаторів 11. В поздовжньому пазу 8 поряд з горлечками 2 виконані напливи 12, які фіксують положення пробокфіксаторів 11. Кожна пружинна пробка-фіксатор 11 складається з пружини 13, яка впаяна в рухому планку 9 та пробки 14 будь-якої форми, переважно, циліндричноїз округлим кінцем 15, або кулькової, яка зв'язана з пружиною 13 будь-яким відомим способом, наприклад, укручена, вклеєна або впаяна. Пружинні пробки-фіксатори 11 розміщені на однаковій відстані одна відносно другої і відносно осі симетрії рухомої планки 9. На верхньому торці горлечок 2 виконані фаски 16 для полегшення пересування пробок 14. Діаметр кожної пробки 14 відповідає зовнішньому діаметру фасок 16, а округлий кінець 15 пробки 14 контактує за всією поверхнею з фаскою 16. В іншому варіанті у запропонованої двовмісної пляшки на менших сторонах поздовжнього паза 8 виконані трикутні вирізи 17 для спрямування потоку рідини з кожного горлечка 2. Подальша сутність корисної моделі пояснюється спільно з принципом використання запропонованої двовмісної пляшки. Для того, щоб відкрити горлечко 2 порожнини 4, рухому планку 9 за допомогою ергономічного виступу 10 пересувають у поздовжньому пазу 8 до упору в бік порожнини 5. При цьому під дією прикладеної сили пружини 13 пружинних пробокфіксаторів 11 які закривають горлички 2 порожнин 4 і 5 стискаються, що спричиняє піднімання обох пробок-фіксаторів 11 і вся система пружинних пробок-фіксаторів 11 починає рухатися у поздовжньому пазу 8 по верхній торцевій поверхні основи 7 клапанного пристрою 6. Як тільки одна з пружинних пробок-фіксаторів 11 досягає горлечка 2 порожнини 5, пружина 13 розтискається, і дана пробка-фіксатор 11 закриває горлечко 2 порожнини 5. Одночасно з цим пружинна пробка-фіксатор 11, яка закривала горлечко 2 порожнини 4 повністю 5 його відкриває. Для того, щоб налити рідину з порожнини 4, пляшку нахиляють в бік порожнини 4 і наливають. Для того, щоб закрити горлечко 2 рухому планку 9 повертають в первинне положення. Горлечко 2 порожнини 5 відкривають аналогічним вище описаному способом. Суттєва відмінність запропонованого технічного рішення, у порівнянні з прототипом, полягає в тому, що горлечко пляшки виконано у вигляді двох автономних каналів, а пляшка постачена пристроєм, що містить систему з чотирьох пружинних пробок-фіксаторів. Зазначена відмінність дозволяє: - усунути додаткові маніпуляції при наливанні рідин; - зберігати у пляшці рідини, що реагують між собою; - не контролювати щільність кожної із рідин; - використовувати у пляшці не тільки рідини але й кремоподібні речовини. Жодна з відомих двовмісних пляшок не може володіти відміченими властивостями, оскільки конструктивно не мають пристроїв, яки б дозволя 43749 6 ли здійснювати відкривання одного вихідного отвору з одночасним закриванням іншого, та одночасно були зручними у використанні, тобто не вимагали додаткових маніпуляцій при наливанні рідин і думок про можливість пошкодження або втрати деталей пляшки при її відкриванні, а також виключали необхідність контролювати щільність та властивості рідин що наливаються в пляшку. До технічних переваг запропонованої корисної моделі, у порівнянні з найближчого аналога, можна віднести: - розширення техніко-споживчих можливостей двовмісної пляшки за рахунок наявності пристрою з системою з чотирьох пружинних пробокфіксаторів; - підвищення зручності користування з тієї ж причини. До соціальних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести те, що при використанні даного пристрою зберігаються традиційні уявлення споживача про процес наливання рідини. 7 Комп’ютерна верстка Л. Купенко 43749 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
