Опора для кільцеподібних тіл

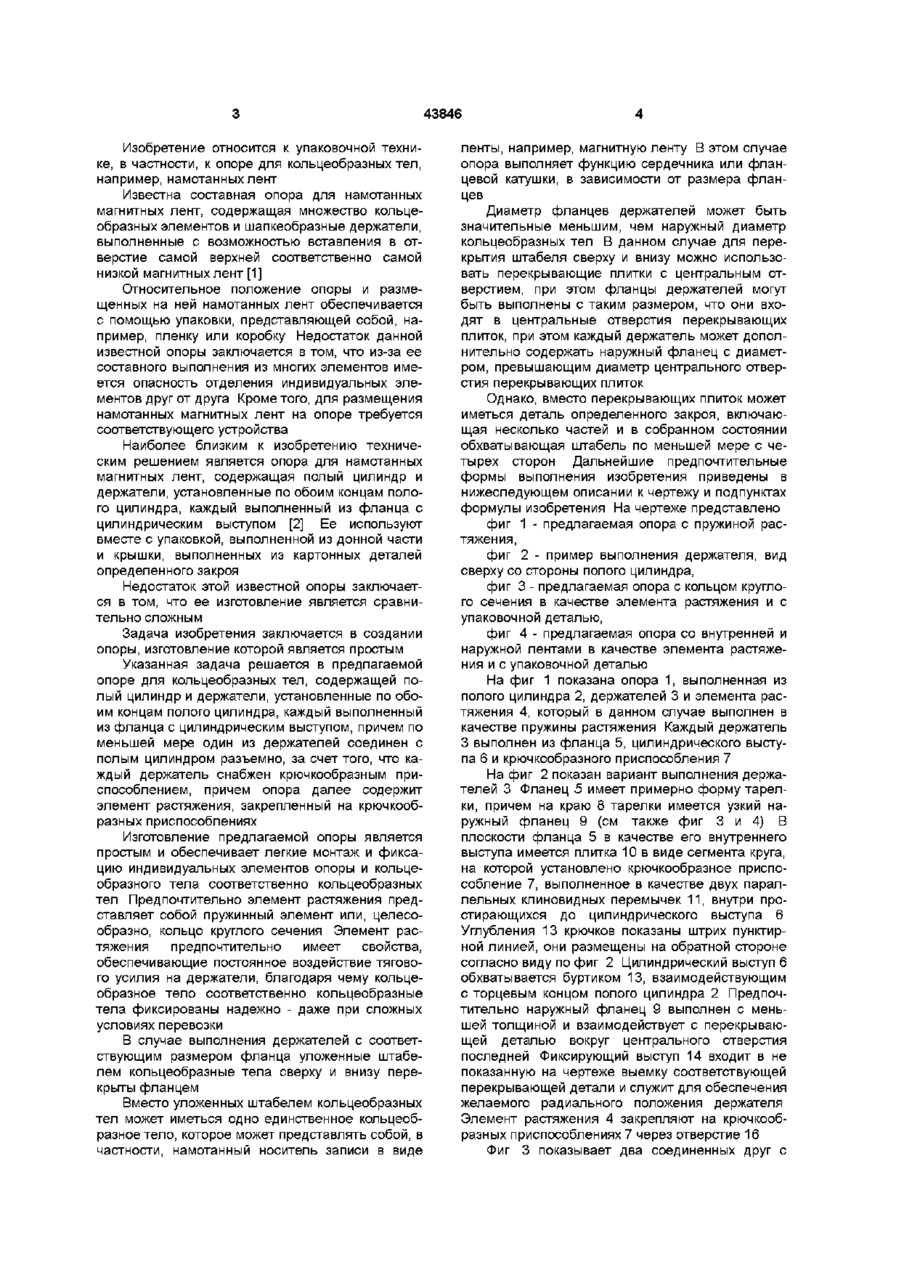

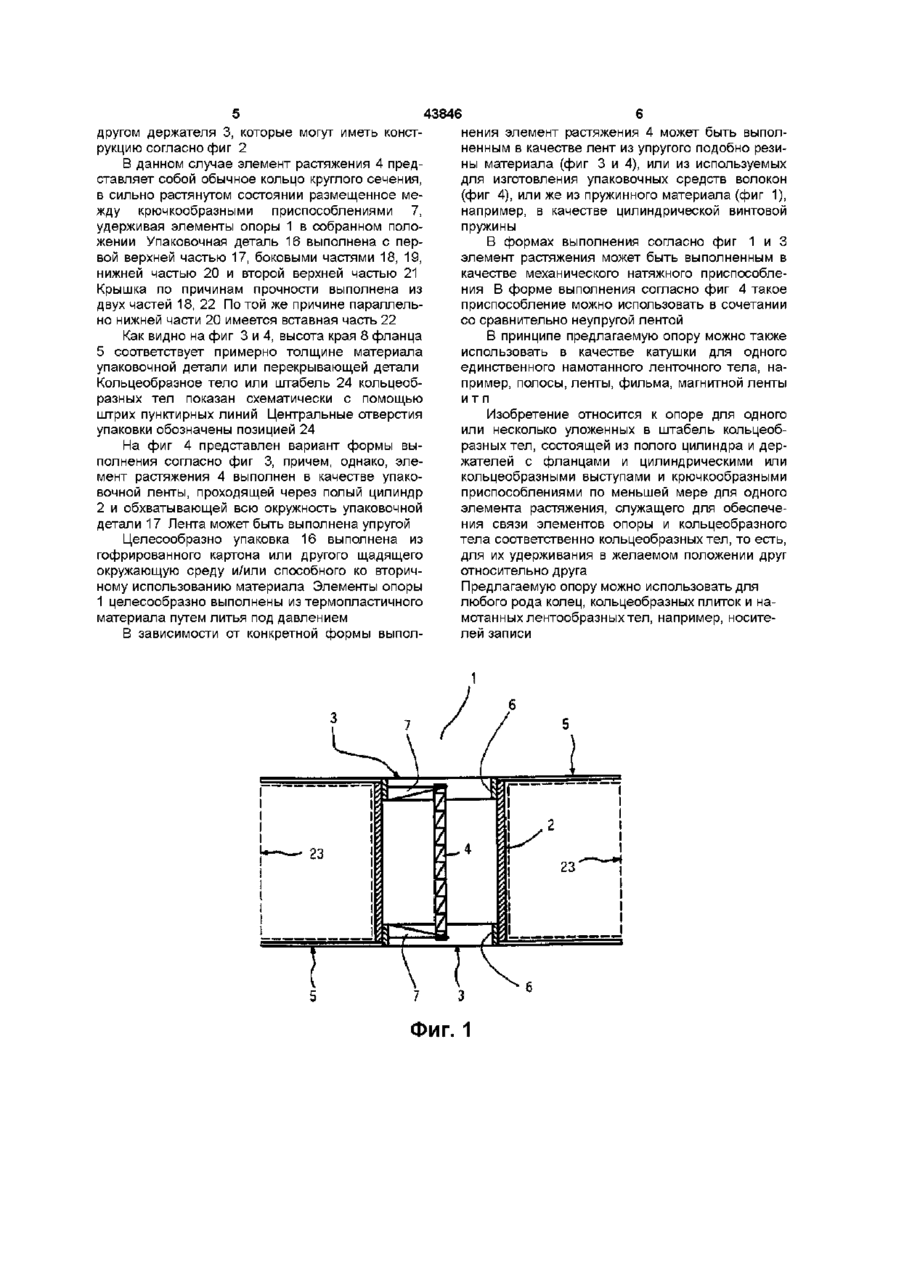

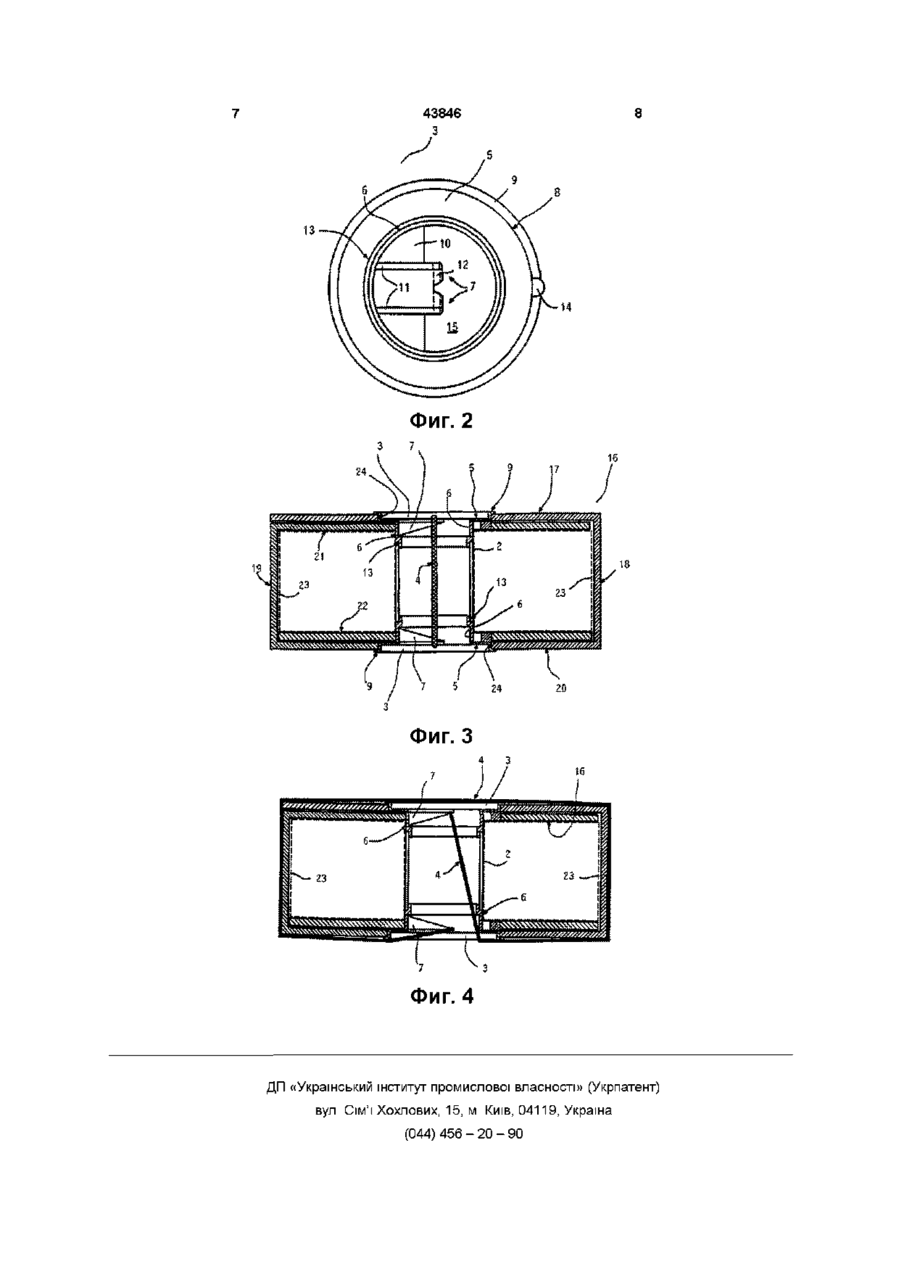

1 Опора для кольцеобразных тел, содержащая полый цилиндр и держатели, установленные по обоим концам полого цилиндра и выполненные из фланца с цилиндрическим выступом, причем, по меньшей мере, один из держателей соединен с полым цилиндром разъемно, отличающаяся тем, что каждый держатель снабжен крючкообразным приспособлением, причем опора далее содержит элемент растяжения, закрепленный на крючкообразных приспособлениях 2 Опора по п 1, отличающаяся тем, что оба держателя соединены с полым цилиндром разъемно 3 Опора по п 1 или 2, отличающаяся тем, что крючкообразное приспособление выполнено на внутреннем выступе фланца 4 Опора по п 3, отличающаяся тем, что внутренний выступ выполнен в качестве плитки в виде сегмента круга, опирающейся о цилиндрический выступ 5 Опора по п 4, отличающаяся тем, что крючкообразное приспособление выполнено в качестве опоры плитки 6 Опора по одному из пп 1-5, отличающаяся тем, что фланец снабжен фиксирующим выступом 7 Опора по одному из пп 1-6, отличающаяся тем, что цилиндрический выступ выполнен с наружным буртиком 8 Опора по одному из пп 1-7, отличающаяся тем, что фланец выполнен с наружным фланцем 9 Опора по одному из пп 1-8, отличающаяся тем, что элемент растяжения выполнен в качестве пружинного элемента 10 Опора по п 9, отличающаяся тем, что элемент растяжения выполнен в качестве кольца круглого сечения 11 Опора по одному из пп 1-10, отличающаяся тем, что диаметр фланцев держателей значительно меньший, чем наружный диаметр подлежащего (подлежащих) размещению на опоре кольцеобразного тела, соответственно, кольцеобразных тел 12 Опора по одному из пп 1-11, отличающаяся тем, что в случае размещения опоры в коробкообразной, снабженной центральными отверстиями упаковке, диаметр фланцев держателей немного меньший, чем диаметр центральных отверстий 13 Опора по п 8, отличающаяся тем, что в случае размещения опоры в коробкообразной, снабженной центральными отверстиями упаковке, диаметр наружного фланца превышает диаметр центральных отверстий 14 Опора по одному из пп 1-10, 12 и 13, отличающаяся тем, что диаметры фланцев держателей выполнены с размером, в основном обеспечивающим перекрытие поверхности кольцеобразного тела, соответственно, кольцеобразных тел, фланцами 15 Опора по одному из пп 1-14, отличающаяся тем, что каждое крючкообразное приспособление установлено примерно в середине относительно цилиндрического выступа держателя 16 Опора по одному из пп 1-15, отличающаяся тем, что элемент растяжения выполнен с обеспечением постоянного действия тягового усилия на держатели О (О ^00 го 43846 Изобретение относится к упаковочной технике, в частности, к опоре для кольцеобразных тел, например, намотанных лент Известна составная опора для намотанных магнитных лент, содержащая множество кольцеобразных элементов и шапкеобразные держатели, выполненные с возможностью вставления в отверстие самой верхней соответственно самой низкой магнитных лент [1] Относительное положение опоры и размещенных на ней намотанных лент обеспечивается с помощью упаковки, представляющей собой, например, пленку или коробку Недостаток данной известной опоры заключается в том, что из-за ее составного выполнения из многих элементов имеется опасность отделения индивидуальных элементов друг от друга Кроме того, для размещения намотанных магнитных лент на опоре требуется соответствующего устройства Наиболее близким к изобретению техническим решением является опора для намотанных магнитных лент, содержащая полый цилиндр и держатели, установленные по обоим концам полого цилиндра, каждый выполненный из фланца с цилиндрическим выступом [2] Ее используют вместе с упаковкой, выполненной из донной части и крышки, выполненных из картонных деталей определенного закроя Недостаток этой известной опоры заключается в том, что ее изготовление является сравнительно сложным Задача изобретения заключается в создании опоры, изготовление которой является простым Указанная задача решается в предлагаемой опоре для кольцеобразных тел, содержащей полый цилиндр и держатели, установленные по обоим концам полого цилиндра, каждый выполненный из фланца с цилиндрическим выступом, причем по меньшей мере один из держателей соединен с полым цилиндром разъемно, за счет того, что каждый держатель снабжен крючкообразным приспособлением, причем опора далее содержит элемент растяжения, закрепленный на крючкообразных приспособлениях Изготовление предлагаемой опоры является простым и обеспечивает легкие монтаж и фиксацию индивидуальных элементов опоры и кольцеобразного тела соответственно кольцеобразных тел Предпочтительно элемент растяжения представляет собой пружинный элемент или, целесообразно, кольцо круглого сечения Элемент растяжения предпочтительно имеет свойства, обеспечивающие постоянное воздействие тягового усилия на держатели, благодаря чему кольцеобразное тело соответственно кольцеобразные тела фиксированы надежно - даже при сложных условиях перевозки В случае выполнения держателей с соответствующим размером фланца уложенные штабелем кольцеобразные тела сверху и внизу перекрыты фланцем Вместо уложенных штабелем кольцеобразных тел может иметься одно единственное кольцеобразное тело, которое может представлять собой, в частности, намотанный носитель записи в виде ленты, например, магнитную ленту В этом случае опора выполняет функцию сердечника или фланцевой катушки, в зависимости от размера фланцев Диаметр фланцев держателей может быть значительные меньшим, чем наружный диаметр кольцеобразных тел В данном случае для перекрытия штабеля сверху и внизу можно использовать перекрывающие плитки с центральным отверстием, при этом фланцы держателей могут быть выполнены с таким размером, что они входят в центральные отверстия перекрывающих плиток, при этом каждый держатель может дополнительно содержать наружный фланец с диаметром, превышающим диаметр центрального отверстия перекрывающих плиток Однако, вместо перекрывающих плиток может иметься деталь определенного закроя, включающая несколько частей и в собранном состоянии обхватывающая штабель по меньшей мере с четырех сторон Дальнейшие предпочтительные формы выполнения изобретения приведены в нижеследующем описании к чертежу и подпунктах формулы изобретения На чертеже представлено фиг 1 - предлагаемая опора с пружиной растяжения, фиг 2 - пример выполнения держателя, вид сверху со стороны полого цилиндра, фиг 3 - предлагаемая опора с кольцом круглого сечения в качестве элемента растяжения и с упаковочной деталью, фиг 4 - предлагаемая опора со внутренней и наружной лентами в качестве элемента растяжения и с упаковочной деталью На фиг 1 показана опора 1, выполненная из полого цилиндра 2, держателей 3 и элемента растяжения 4, который в данном случае выполнен в качестве пружины растяжения Каждый держатель 3 выполнен из фланца 5, цилиндрического выступа 6 и крючкообразного приспособления 7 На фиг 2 показан вариант выполнения держателей 3 Фланец 5 имеет примерно форму тарелки, причем на краю 8 тарелки имеется узкий наружный фланец 9 (см также фиг 3 и 4) В плоскости фланца 5 в качестве его внутреннего выступа имеется плитка 10 в виде сегмента круга, на которой установлено крючкообразное приспособление 7, выполненное в качестве двух параллельных клиновидных перемычек 11, внутри простирающихся до цилиндрического выступа 6 Углубления 13 крючков показаны штрих пунктирной линией, они размещены на обратной стороне согласно виду по фиг 2 Цилиндрический выступ 6 обхватывается буртиком 13, взаимодействующим с торцевым концом полого цилиндра 2 Предпочтительно наружный фланец 9 выполнен с меньшей толщиной и взаимодействует с перекрывающей деталью вокруг центрального отверстия последней Фиксирующий выступ 14 входит в не показанную на чертеже выемку соответствующей перекрывающей детали и служит для обеспечения желаемого радиального положения держателя Элемент растяжения 4 закрепляют на крючкообразных приспособлениях 7 через отверстие 16 Фиг 3 показывает два соединенных друг с 43846 6 другом держателя 3, которые могут иметь констнения элемент растяжения 4 может быть выполрукцию согласно фиг 2 ненным в качестве лент из упругого подобно резины материала (фиг 3 и 4), или из используемых В данном случае элемент растяжения 4 преддля изготовления упаковочных средств волокон ставляет собой обычное кольцо круглого сечения, (фиг 4), или же из пружинного материала (фиг 1), в сильно растянутом состоянии размещенное менапример, в качестве цилиндрической винтовой жду крючкообразными приспособлениями 7, пружины удерживая элементы опоры 1 в собранном положении Упаковочная деталь 16 выполнена с перВ формах выполнения согласно фиг 1 и 3 вой верхней частью 17, боковыми частями 18, 19, элемент растяжения может быть выполненным в нижней частью 20 и второй верхней частью 21 качестве механического натяжного приспособлеКрышка по причинам прочности выполнена из ния В форме выполнения согласно фиг 4 такое двух частей 18, 22 По той же причине параллельприспособление можно использовать в сочетании но нижней части 20 имеется вставная часть 22 со сравнительно неупругой лентой Как видно на фиг 3 и 4, высота края 8 фланца В принципе предлагаемую опору можно также 5 соответствует примерно толщине материала использовать в качестве катушки для одного упаковочной детали или перекрывающей детали единственного намотанного ленточного тела, наКольцеобразное тело или штабель 24 кольцеобпример, полосы, ленты, фильма, магнитной ленты разных тел показан схематически с помощью ит п штрих пунктирных линий Центральные отверстия Изобретение относится к опоре для одного упаковки обозначены позицией 24 или несколько уложенных в штабель кольцеобразных тел, состоящей из полого цилиндра и дерНа фиг 4 представлен вариант формы выжателей с фланцами и цилиндрическими или полнения согласно фиг 3, причем, однако, элекольцеобразными выступами и крючкообразными мент растяжения 4 выполнен в качестве упакоприспособлениями по меньшей мере для одного вочной ленты, проходящей через полый цилиндр элемента растяжения, служащего для обеспече2 и обхватывающей всю окружность упаковочной ния связи элементов опоры и кольцеобразного детали 17 Лента может быть выполнена упругой тела соответственно кольцеобразных тел, то есть, Целесообразно упаковка 16 выполнена из для их удерживания в желаемом положении друг гофрированного картона или другого щадящего относительно друга окружающую среду и/или способного ко вторичному использованию материала Элементы опоры Предлагаемую опору можно использовать для 1 целесообразно выполнены из термопластичного любого рода колец, кольцеобразных плиток и наматериала путем литья под давлением мотанных лентообразных тел, например, носителей записи В зависимости от конкретной формы выпол 23 23 Фиг. 2 1 6 Фиг. 3 4 3 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
