Спосіб автоматичного керування процесом зневоднення та гранулювання у псевдозрідженому шарі

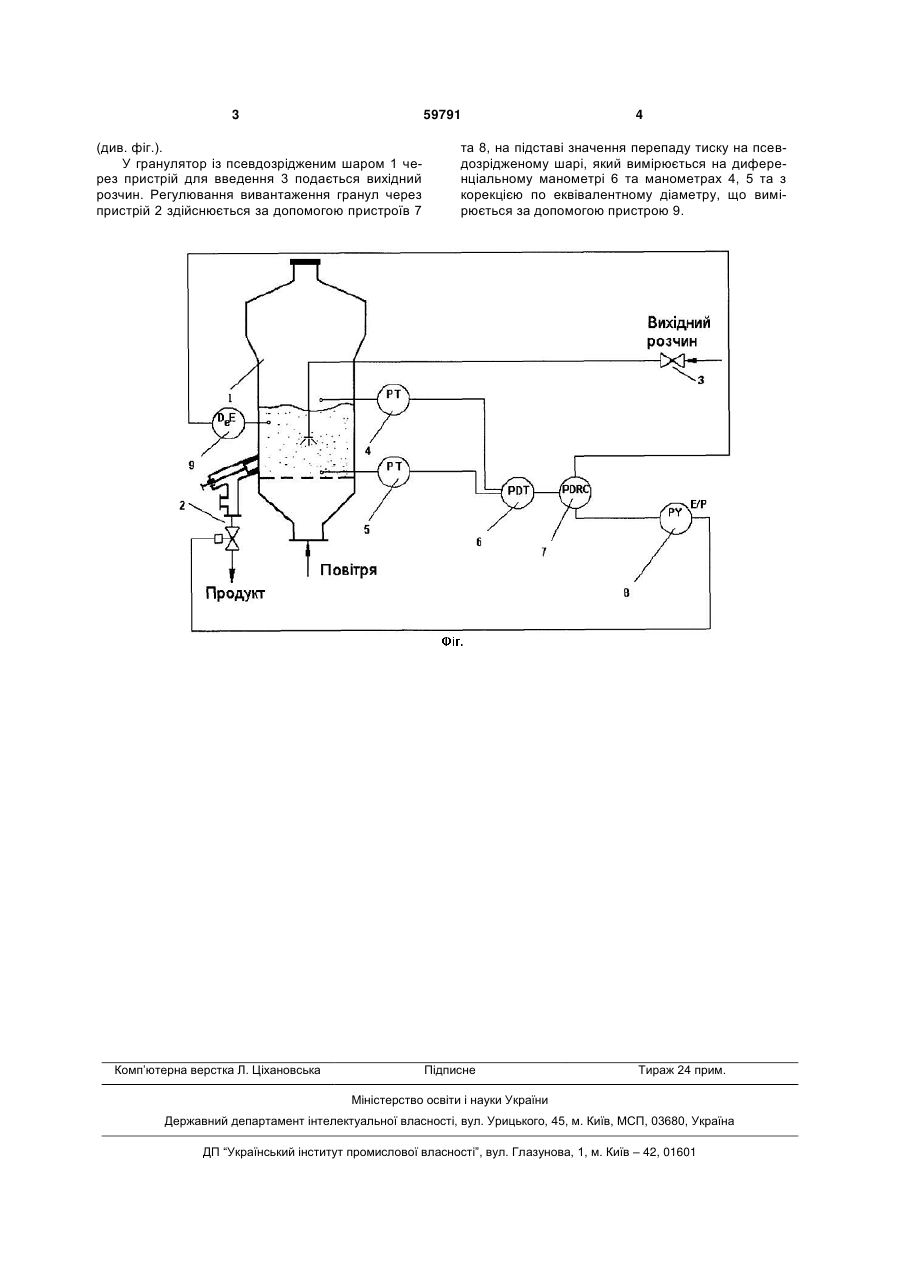

УКРАЇНА (19) UA (11) 59791 (13) U (51) МПК (2011.01) B01J 8/18 (2006.01) B01J 8/40 (2006.01) B01J 2/00 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ видається під відповідальність власника патенту ОПИС ДО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ (54) СПОСІБ АВТОМАТИЧНОГО КЕРУВАННЯ ПРОЦЕСОМ ЗНЕВОДНЕННЯ ТА ГРАНУЛЮВАННЯ У ПСЕВДОЗРІДЖЕНОМУ ШАРІ 1 2 де xі - масова частка окремих фракцій; dі - середній розмір фракції, м. Загальна поверхня частинок у псевдозрідженому шарі підтримується постійною для забезпечення тепло-масобміну: Σfшару=const, (3) Апарат для гранулювання термолабільних речовин у псевдозрідженому шарі містить гранулятор 1, пристрій для введення вихідного розчину 3 та пристрій для вивантаження готового продукту 2 (13) 59791 (11) равлічний опір шару. Для цього необхідно забезпечити сталість загальної поверхні частинок у псевдозрідженому шарі при зміні еквівалентного діаметра. За даними [Корнієнко Я.М., Степанюк А.Р., Магазій П.М., Корнієнко Б.Я., Заграй Я.М. Кінетика процесу гранулоутворення комплексних мінерально-гумінових добрив. // Науково-технічний журнал «Екологія довкілля та безпека життєдіяльності». 2007. - №5. - С.73-78.]: Pi  const  C , (1) g * Dei де ΔPі - перепад тиску на псевдозрідженому шарі, 2 Па; g=9,8 м/с - прискорення сили тяжіння; Dei еквівалентний діаметр частинок, м. Причому еквівалентний діаметр частинок визначається за формулою: 1 , Dei  n x (2) i d i 1 i UA Корисна модель належить до автоматичного керування багатофакторними процесами при зневодненні і грануляції розчинів в апаратах із псевдозрідженим шаром. Відомий спосіб автоматичного регулювання процесу сушки дисперсних матеріалів у киплячому шарі, що продувається теплоносієм, шляхом вимірювання температури теплоносія та перепаду тиску на псевдозрідженому шарі і визначенню впливу за перепадом тиску на кількість висушеного матеріалу, що вивантажується із шару [Авторське свідоцтво СРСР №1210031, кл. F26В21/10, 1986]. Найбільш близьким за технічною суттю до корисної моделі є спосіб автоматичного керування процесом гранулювання у псевдозрідженому шарі з забезпеченням мінімального відхилення температури псевдозрідженого шару від заданої, яка забезпечує необхідну якість гранулометричного складу продукту [Корниенко Б.Я., Новиков А.Н. Оптимальное управление процессом гранулирования удобрений в псевдоожиженном слое. - Наукове видання «Вісник Київського міжнародного університету цивільної авіації» - 1999. - №1. С.284-288]. Основним керуючим впливом є витрати рідкої фази з метою підтримання температури псевдозрідженого шару у заданому діапазоні. Мета корисної моделі - підвищення точності керування процесом зневоднення і гранулювання рідких систем у псевдозрідженому шарі. Досягається це наступним чином. З метою забезпечення стійкої кінетики гранулоутворення вимірюється еквівалентний діаметр частинок та гід U шарі шляхом вивантаження гранул, яка відрізняється тим, що для покращення якості цільового продукту за рахунок підвищення точності регулювання, вивантаження гранул регулюють в залежності від поточного значення перепаду тиску псевдозрідженого шару з корекцією по еквівалентному діаметру. (19) (21) u201015102 (22) 15.12.2010 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) КОРНІЄНКО БОГДАН ЯРОСЛАВОВИЧ (73) КОРНІЄНКО БОГДАН ЯРОСЛАВОВИЧ (57) Система автоматичного керування процесом гранулювання та зневоднення у псевдозрідженому 3 59791 (див. фіг.). У гранулятор із псевдозрідженим шаром 1 через пристрій для введення 3 подається вихідний розчин. Регулювання вивантаження гранул через пристрій 2 здійснюється за допомогою пристроїв 7 Комп’ютерна верстка Л. Ціхановська 4 та 8, на підставі значення перепаду тиску на псевдозрідженому шарі, який вимірюється на диференціальному манометрі 6 та манометрах 4, 5 та з корекцією по еквівалентному діаметру, що вимірюється за допомогою пристрою 9. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
