Пристрій для відключення каналізаційного трубопроводу квартирного підключення, з’єднаного з вертикальним каналізаційним трубопроводом

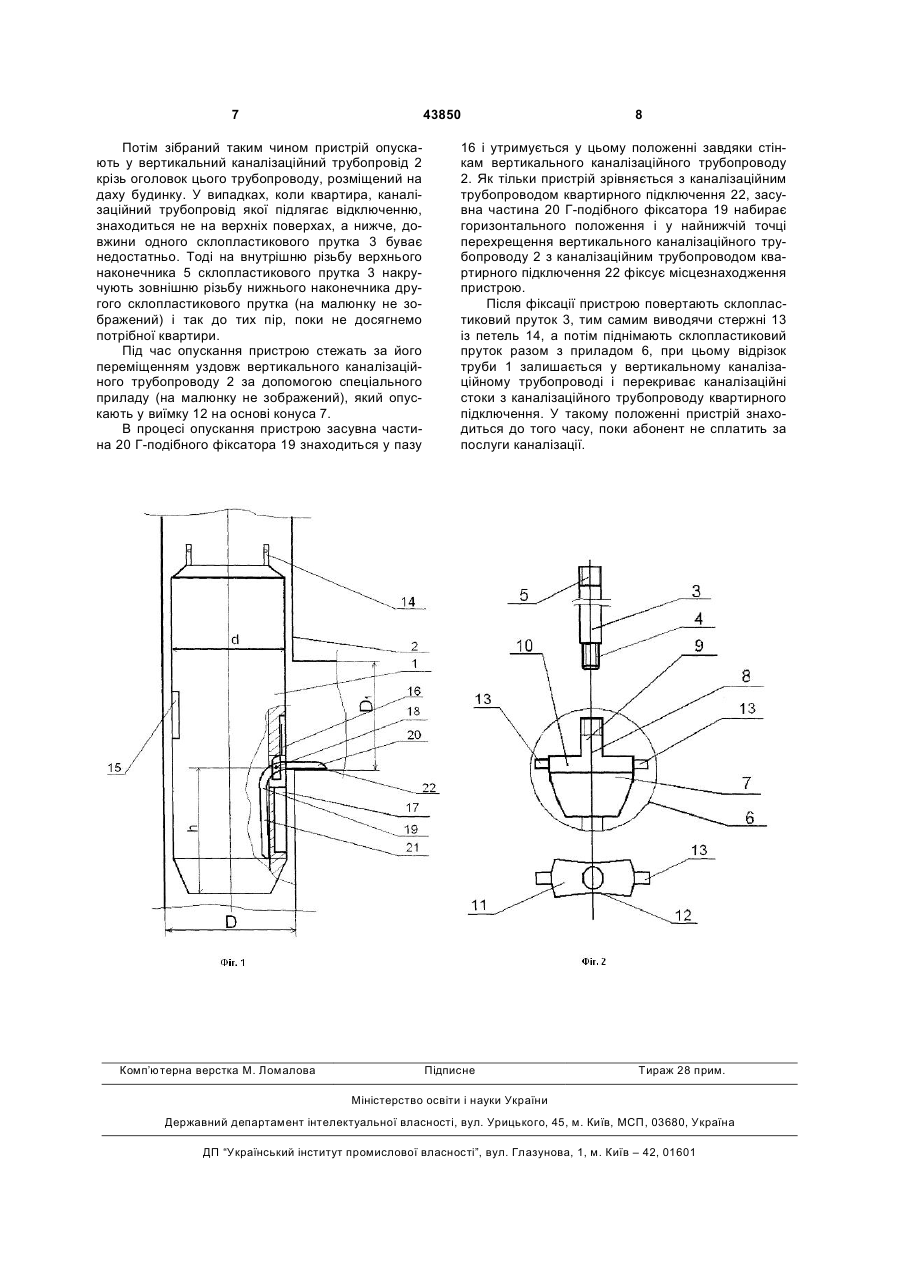

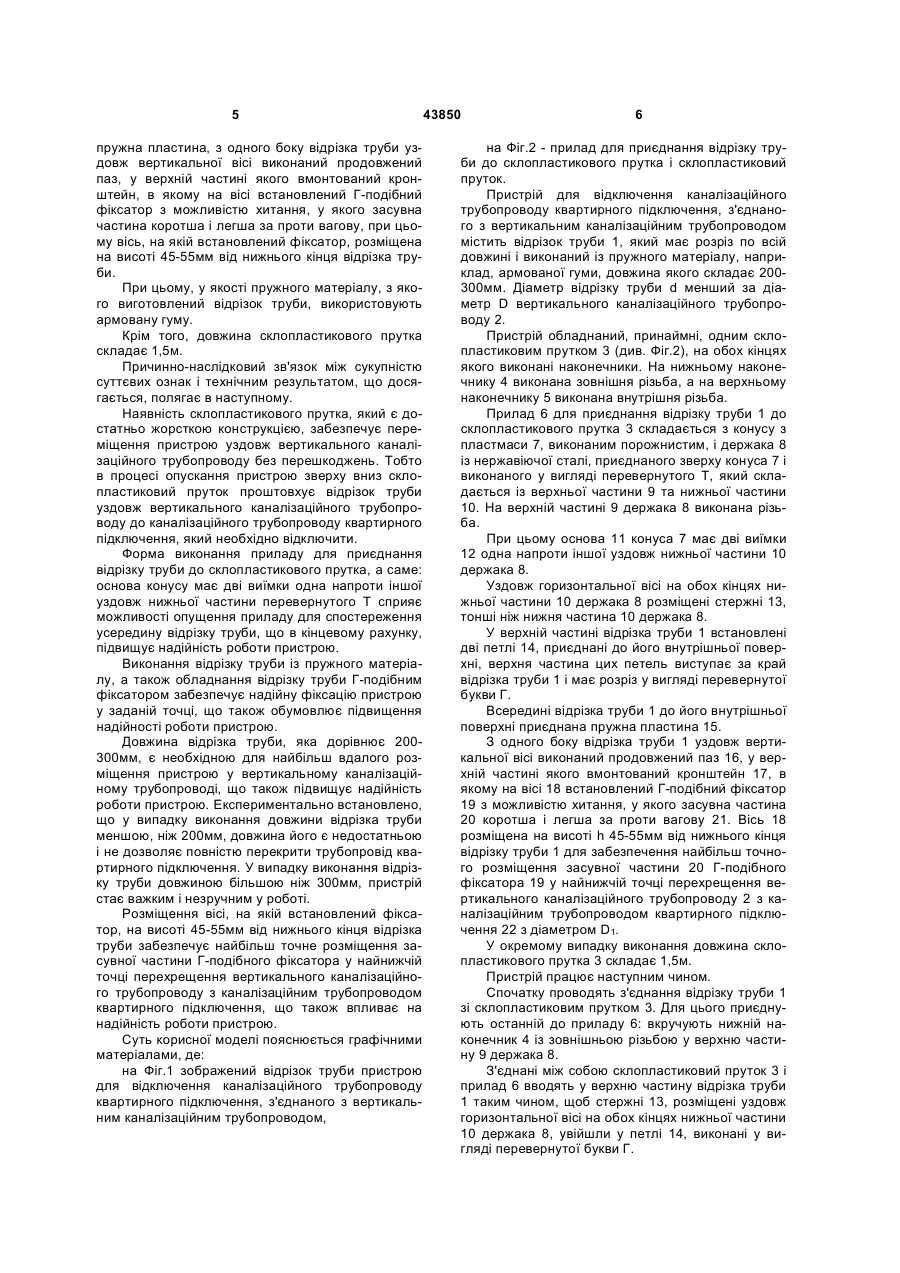

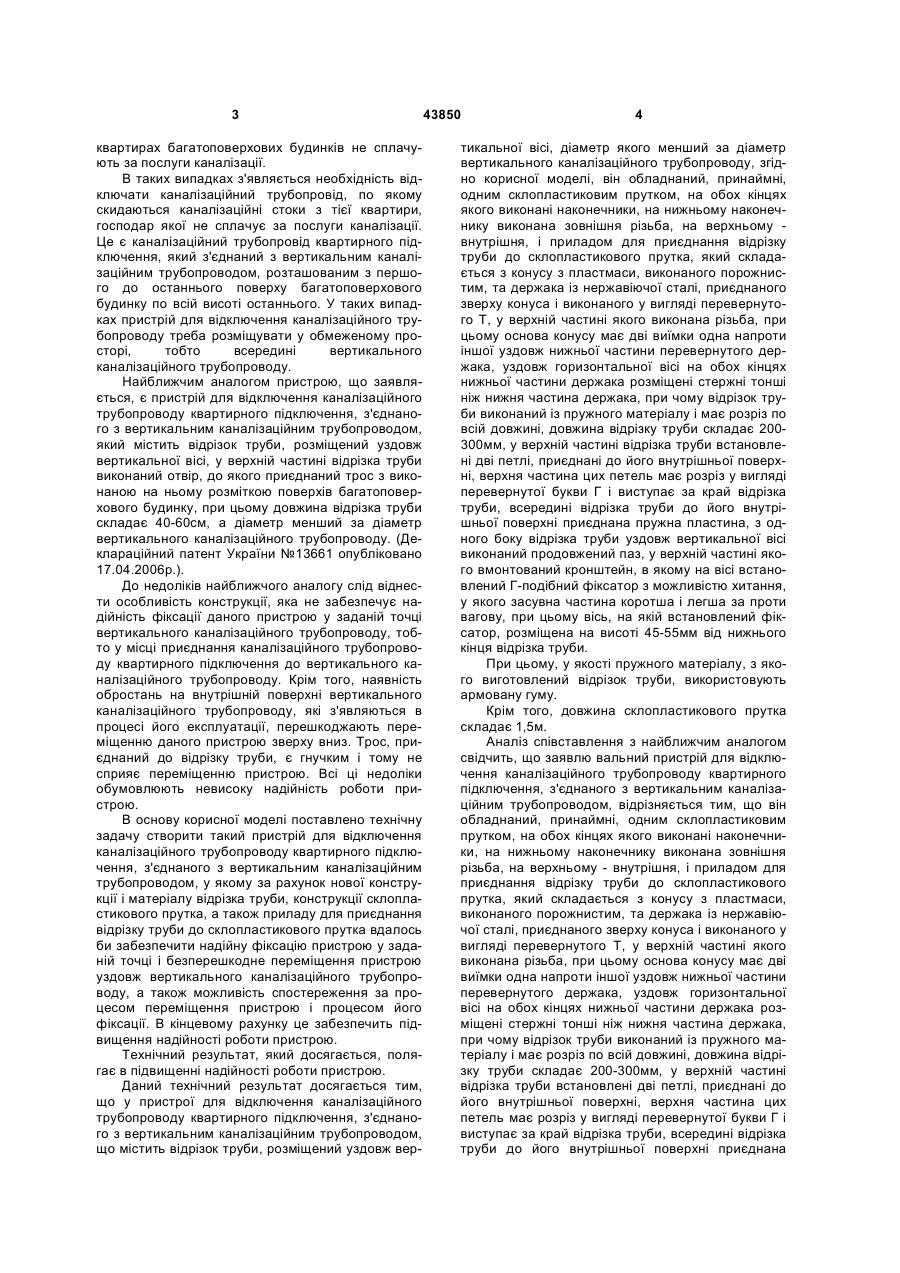

1. Пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, що містить відрізок труби, розміщений уздовж вертикальної осі, діаметр якого менший за діаметр вертикального каналізаційного трубопроводу, який відрізняється тим, що він обладнаний принаймні одним склопластиковим прутком, на обох кінцях якого виконані наконечники, на нижньому наконечнику виконана зовнішня різьба, на верхньому внутрішня, і приладом для приєднання відрізка труби до склопластикового прутка, який складається з конуса з пластмаси, виконаного порожнистим, та держака із нержавіючої сталі, приєднаного зверху конуса і виконаного у вигляді перевернутого Т, у верхній частині якого виконана різьба, при U 2 (19) 1 3 квартирах багатоповерхових будинків не сплачують за послуги каналізації. В таких випадках з'являється необхідність відключати каналізаційний трубопровід, по якому скидаються каналізаційні стоки з тієї квартири, господар якої не сплачує за послуги каналізації. Це є каналізаційний трубопровід квартирного підключення, який з'єднаний з вертикальним каналізаційним трубопроводом, розташованим з першого до останнього поверху багатоповерхового будинку по всій висоті останнього. У таких випадках пристрій для відключення каналізаційного трубопроводу треба розміщувати у обмеженому просторі, тобто всередині вертикального каналізаційного трубопроводу. Найближчим аналогом пристрою, що заявляється, є пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, який містить відрізок труби, розміщений уздовж вертикальної вісі, у верхній частині відрізка труби виконаний отвір, до якого приєднаний трос з виконаною на ньому розміткою поверхів багатоповерхового будинку, при цьому довжина відрізка труби складає 40-60см, а діаметр менший за діаметр вертикального каналізаційного трубопроводу. (Деклараційний патент України №13661 опубліковано 17.04.2006р.). До недоліків найближчого аналогу слід віднести особливість конструкції, яка не забезпечує надійність фіксації даного пристрою у заданій точці вертикального каналізаційного трубопроводу, тобто у місці приєднання каналізаційного трубопроводу квартирного підключення до вертикального каналізаційного трубопроводу. Крім того, наявність обростань на внутрішній поверхні вертикального каналізаційного трубопроводу, які з'являються в процесі його експлуатації, перешкоджають переміщенню даного пристрою зверху вниз. Трос, приєднаний до відрізку труби, є гнучким і тому не сприяє переміщенню пристрою. Всі ці недоліки обумовлюють невисоку надійність роботи пристрою. В основу корисної моделі поставлено технічну задачу створити такий пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, у якому за рахунок нової конструкції і матеріалу відрізка труби, конструкції склопластикового прутка, а також приладу для приєднання відрізку труби до склопластикового прутка вдалось би забезпечити надійну фіксацію пристрою у заданій точці і безперешкодне переміщення пристрою уздовж вертикального каналізаційного трубопроводу, а також можливість спостереження за процесом переміщення пристрою і процесом його фіксації. В кінцевому рахунку це забезпечить підвищення надійності роботи пристрою. Технічний результат, який досягається, полягає в підвищенні надійності роботи пристрою. Даний технічний результат досягається тим, що у пристрої для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, що містить відрізок труби, розміщений уздовж вер 43850 4 тикальної вісі, діаметр якого менший за діаметр вертикального каналізаційного трубопроводу, згідно корисної моделі, він обладнаний, принаймні, одним склопластиковим прутком, на обох кінцях якого виконані наконечники, на нижньому наконечнику виконана зовнішня різьба, на верхньому внутрішня, і приладом для приєднання відрізку труби до склопластикового прутка, який складається з конусу з пластмаси, виконаного порожнистим, та держака із нержавіючої сталі, приєднаного зверху конуса і виконаного у вигляді перевернутого Т, у верхній частині якого виконана різьба, при цьому основа конусу має дві виїмки одна напроти іншої уздовж нижньої частини перевернутого держака, уздовж горизонтальної вісі на обох кінцях нижньої частини держака розміщені стержні тонші ніж нижня частина держака, при чому відрізок труби виконаний із пружного матеріалу і має розріз по всій довжині, довжина відрізку труби складає 200300мм, у верхній частині відрізка труби встановлені дві петлі, приєднані до його внутрішньої поверхні, верхня частина цих петель має розріз у вигляді перевернутої букви Г і виступає за край відрізка труби, всередині відрізка труби до його внутрішньої поверхні приєднана пружна пластина, з одного боку відрізка труби уздовж вертикальної вісі виконаний продовжений паз, у верхній частині якого вмонтований кронштейн, в якому на вісі встановлений Г-подібний фіксатор з можливістю хитання, у якого засувна частина коротша і легша за проти вагову, при цьому вісь, на якій встановлений фіксатор, розміщена на висоті 45-55мм від нижнього кінця відрізка труби. При цьому, у якості пружного матеріалу, з якого виготовлений відрізок труби, використовують армовану гуму. Крім того, довжина склопластикового прутка складає 1,5м. Аналіз співставлення з найближчим аналогом свідчить, що заявлю вальний пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, відрізняється тим, що він обладнаний, принаймні, одним склопластиковим прутком, на обох кінцях якого виконані наконечники, на нижньому наконечнику виконана зовнішня різьба, на верхньому - внутрішня, і приладом для приєднання відрізку труби до склопластикового прутка, який складається з конусу з пластмаси, виконаного порожнистим, та держака із нержавіючої сталі, приєднаного зверху конуса і виконаного у вигляді перевернутого Т, у верхній частині якого виконана різьба, при цьому основа конусу має дві виїмки одна напроти іншої уздовж нижньої частини перевернутого держака, уздовж горизонтальної вісі на обох кінцях нижньої частини держака розміщені стержні тонші ніж нижня частина держака, при чому відрізок труби виконаний із пружного матеріалу і має розріз по всій довжині, довжина відрізку труби складає 200-300мм, у верхній частині відрізка труби встановлені дві петлі, приєднані до його внутрішньої поверхні, верхня частина цих петель має розріз у вигляді перевернутої букви Г і виступає за край відрізка труби, всередині відрізка труби до його внутрішньої поверхні приєднана 5 пружна пластина, з одного боку відрізка труби уздовж вертикальної вісі виконаний продовжений паз, у верхній частині якого вмонтований кронштейн, в якому на вісі встановлений Г-подібний фіксатор з можливістю хитання, у якого засувна частина коротша і легша за проти вагову, при цьому вісь, на якій встановлений фіксатор, розміщена на висоті 45-55мм від нижнього кінця відрізка труби. При цьому, у якості пружного матеріалу, з якого виготовлений відрізок труби, використовують армовану гуму. Крім того, довжина склопластикового прутка складає 1,5м. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в наступному. Наявність склопластикового прутка, який є достатньо жорсткою конструкцією, забезпечує переміщення пристрою уздовж вертикального каналізаційного трубопроводу без перешкоджень. Тобто в процесі опускання пристрою зверху вниз склопластиковий пруток проштовхує відрізок труби уздовж вертикального каналізаційного трубопроводу до каналізаційного трубопроводу квартирного підключення, який необхідно відключити. Форма виконання приладу для приєднання відрізку труби до склопластикового прутка, а саме: основа конусу має дві виїмки одна напроти іншої уздовж нижньої частини перевернутого Т сприяє можливості опущення приладу для спостереження усередину відрізку труби, що в кінцевому рахунку, підвищує надійність роботи пристрою. Виконання відрізку труби із пружного матеріалу, а також обладнання відрізку труби Г-подібним фіксатором забезпечує надійну фіксацію пристрою у заданій точці, що також обумовлює підвищення надійності роботи пристрою. Довжина відрізка труби, яка дорівнює 200300мм, є необхідною для найбільш вдалого розміщення пристрою у вертикальному каналізаційному трубопроводі, що також підвищує надійність роботи пристрою. Експериментально встановлено, що у випадку виконання довжини відрізка труби меншою, ніж 200мм, довжина його є недостатньою і не дозволяє повністю перекрити трубопровід квартирного підключення. У випадку виконання відрізку труби довжиною більшою ніж 300мм, пристрій стає важким і незручним у роботі. Розміщення вісі, на якій встановлений фіксатор, на висоті 45-55мм від нижнього кінця відрізка труби забезпечує найбільш точне розміщення засувної частини Г-подібного фіксатора у найнижчій точці перехрещення вертикального каналізаційного трубопроводу з каналізаційним трубопроводом квартирного підключення, що також впливає на надійність роботи пристрою. Суть корисної моделі пояснюється графічними матеріалами, де: на Фіг.1 зображений відрізок труби пристрою для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом, 43850 6 на Фіг.2 - прилад для приєднання відрізку труби до склопластикового прутка і склопластиковий пруток. Пристрій для відключення каналізаційного трубопроводу квартирного підключення, з'єднаного з вертикальним каналізаційним трубопроводом містить відрізок труби 1, який має розріз по всій довжині і виконаний із пружного матеріалу, наприклад, армованої гуми, довжина якого складає 200300мм. Діаметр відрізку труби d менший за діаметр D вертикального каналізаційного трубопроводу 2. Пристрій обладнаний, принаймні, одним склопластиковим прутком 3 (див. Фіг.2), на обох кінцях якого виконані наконечники. На нижньому наконечнику 4 виконана зовнішня різьба, а на верхньому наконечнику 5 виконана внутрішня різьба. Прилад 6 для приєднання відрізку труби 1 до склопластикового прутка 3 складається з конусу з пластмаси 7, виконаним порожнистим, і держака 8 із нержавіючої сталі, приєднаного зверху конуса 7 і виконаного у вигляді перевернутого Т, який складається із верхньої частини 9 та нижньої частини 10. На верхній частині 9 держака 8 виконана різьба. При цьому основа 11 конуса 7 має дві виїмки 12 одна напроти іншої уздовж нижньої частини 10 держака 8. Уздовж горизонтальної вісі на обох кінцях нижньої частини 10 держака 8 розміщені стержні 13, тонші ніж нижня частина 10 держака 8. У верхній частині відрізка труби 1 встановлені дві петлі 14, приєднані до його внутрішньої поверхні, верхня частина цих петель виступає за край відрізка труби 1 і має розріз у вигляді перевернутої букви Г. Всередині відрізка труби 1 до його внутрішньої поверхні приєднана пружна пластина 15. З одного боку відрізка труби 1 уздовж вертикальної вісі виконаний продовжений паз 16, у верхній частині якого вмонтований кронштейн 17, в якому на вісі 18 встановлений Г-подібний фіксатор 19 з можливістю хитання, у якого засувна частина 20 коротша і легша за проти вагову 21. Вісь 18 розміщена на висоті h 45-55мм від нижнього кінця відрізку труби 1 для забезпечення найбільш точного розміщення засувної частини 20 Г-подібного фіксатора 19 у найнижчій точці перехрещення вертикального каналізаційного трубопроводу 2 з каналізаційним трубопроводом квартирного підключення 22 з діаметром D1. У окремому випадку виконання довжина склопластикового прутка 3 складає 1,5м. Пристрій працює наступним чином. Спочатку проводять з'єднання відрізку труби 1 зі склопластиковим прутком 3. Для цього приєднують останній до приладу 6: вкручують нижній наконечник 4 із зовнішньою різьбою у верхню частину 9 держака 8. З'єднані між собою склопластиковий пруток 3 і прилад 6 вводять у верхню частину відрізка труби 1 таким чином, щоб стержні 13, розміщені уздовж горизонтальної вісі на обох кінцях нижньої частини 10 держака 8, увійшли у петлі 14, виконані у вигляді перевернутої букви Г. 7 43850 Потім зібраний таким чином пристрій опускають у вертикальний каналізаційний трубопровід 2 крізь оголовок цього трубопроводу, розміщений на даху будинку. У випадках, коли квартира, каналізаційний трубопровід якої підлягає відключенню, знаходиться не на верхніх поверхах, а нижче, довжини одного склопластикового прутка 3 буває недостатньо. Тоді на внутрішню різьбу верхнього наконечника 5 склопластикового прутка 3 накручують зовнішню різьбу нижнього наконечника другого склопластикового прутка (на малюнку не зображений) і так до тих пір, поки не досягнемо потрібної квартири. Під час опускання пристрою стежать за його переміщенням уздовж вертикального каналізаційного трубопроводу 2 за допомогою спеціального приладу (на малюнку не зображений), який опускають у виїмку 12 на основі конуса 7. В процесі опускання пристрою засувна частина 20 Г-подібного фіксатора 19 знаходиться у пазу Комп’ютерна верстка М. Ломалова 8 16 і утримується у цьому положенні завдяки стінкам вертикального каналізаційного трубопроводу 2. Як тільки пристрій зрівняється з каналізаційним трубопроводом квартирного підключення 22, засувна частина 20 Г-подібного фіксатора 19 набирає горизонтального положення і у найнижчій точці перехрещення вертикального каналізаційного трубопроводу 2 з каналізаційним трубопроводом квартирного підключення 22 фіксує місцезнаходження пристрою. Після фіксації пристрою повертають склопластиковий пруток 3, тим самим виводячи стержні 13 із петель 14, а потім піднімають склопластиковий пруток разом з приладом 6, при цьому відрізок труби 1 залишається у вертикальному каналізаційному трубопроводі і перекриває каналізаційні стоки з каналізаційного трубопроводу квартирного підключення. У такому положенні пристрій знаходиться до того часу, поки абонент не сплатить за послуги каналізації. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
