Пристрій для відключення ділянки каналізаційного трубопроводу

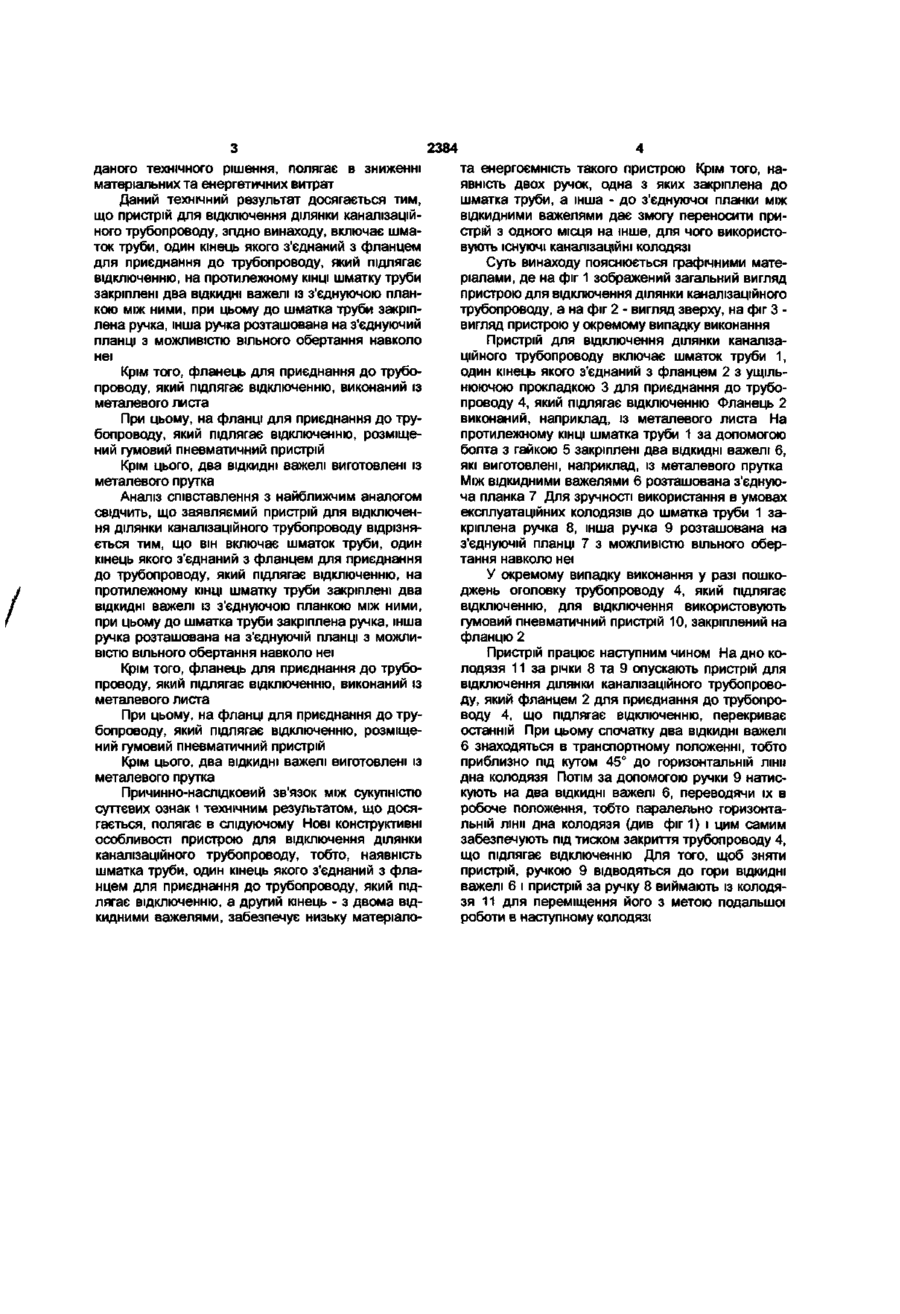

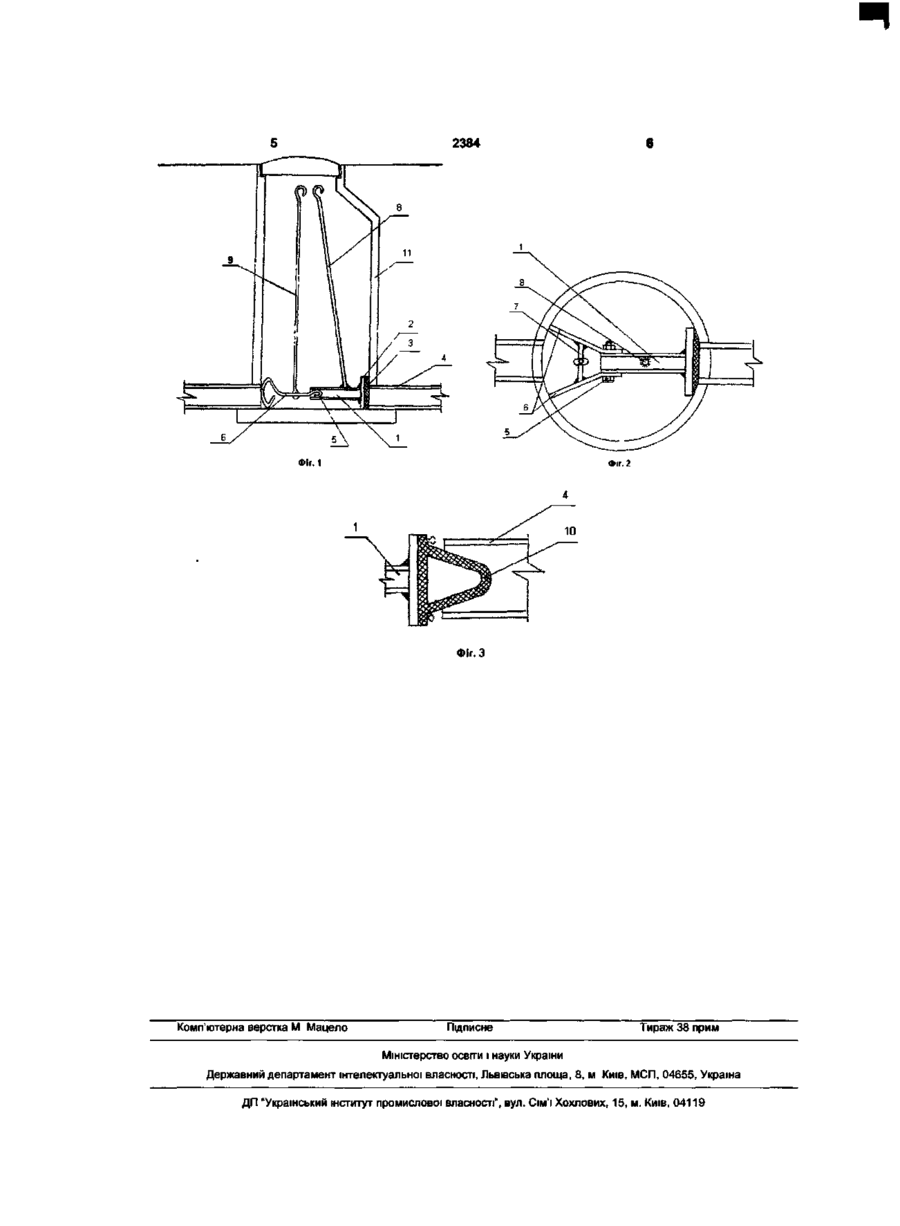

1 Пристрій для відключення ділянки каналізаційного трубопроводу, який відрізняється тим, що він включає відрізок труби, один кінець якого з'єднаний з фланцем для приєднання до трубопроводу, що підлягає відключенню, на протилежному КІНЦІ відрізка труби закріплені два ВІДКИДНІ важелі із з'єднуючою планкою між ними, при цьому до відрізка труби закріплена ручка, інша ручка розташована на з'єднуючій планці з можливістю вільного обертання навколо неї 2 Пристрій за п 1, який відрізняється тим, що фланець для приєднання до трубопроводу, який підлягає відключенню, виконаний із металевого листа 3 Пристрій за п 1, який відрізняється тим, що на фланці для приєднання до трубопроводу, що підлягає відключенню, розміщений гумовий пневматичний пристрій 4 Пристрій за п 1, який відрізняється тим, що два ВІДКИДНІ важелі виготовлені із металевого прутка Винахід відноситься до комунальних та промислових каналізаційних систем і може бути використаний для тимчасового перекриття (відключення) каналізаційних систем водовщведення Під час експлуатації каналізаційних систем в ряді випадків виникає потреба у відключенні ділянки трубопроводів, по яким течуть каналізаційні стоки з метою аварійно-ремонтних робіт чи в результаті несплати абонентом за послуги каналізації, як репресивний захід На практиці для відключення ділянки каналізаційного трубопроводу використовують пневматичні пристрої, мішки з піском, цеглою чи другими підручними матеріалами на цементних розчинах В правилах технічної експлуатації каналізаційних мереж ("Правила технической эксплуатации систем водоснабжения и водоотведения населенных мест" М Стройиздат 1979р стр 98 п 10,13,12е) зазначається, що для відключення пошкоджених ділянок каналізаційних трубопроводів використовують тільки пневматичні пристрої Відомий пристрій для відключення ділянки каналізаційного трубопроводу, який включає еластичні балони, розміщені послідовно у трубопроводі, усередині якого розташовані кільцеві канали, кожен з яких обладнаний трубкою для підводу стисненого повітря (Авторське свідоцтво СРСР №684106 публікація 5 07 79р МПК E03F7/02) До недоліків даного аналогу слід віднести великі праце-, матеріало- та енергозатрати потрібні на його установку та експлуатацію тобто використання компресорної установки для стисненого повітря, складність самої конструкції Найближчим аналогом пристрою, що заявляється, є пристрій для відключення ділянки каналізаційного трубопроводу, що включає камеру, встановлену на каналізаційному трубопроводі, розміщений в цій камері затвор, виконаний у вигляді еластичної ємності, обладнаної балоном із стисненим повітрям, з'єднаним із еластичною ємністю важелем, один кінець якого з'єднаний з поплавком, а другий кінець - з голкою-пробійником, яка встановлена під балоном із стисненим повітрям До недоліків найближчого аналогу слід віднести необхідність використання спеціальної камери і установки її на трубопроводі, а також великі матеріало- і енерговитрати, необхідні на виготовлення даного пристрою та його експлуатації В основу винаходу поставлено технічну задачу створити такий пристрій для відключення ділянки каналізаційного трубопроводу, у якому за рахунок його нового конструктивного виконання вдалось би зменшити матеріало- та енерговитрати на виготовлення та експлуатацію цього пристрою Технічний результат, який досягається під час використання 00 со CM 2384 даного технічного рішення, полягає в зниженні матеріальних та енергетичних витрат Даний технічний результат досягається тим, що пристрій для відключення ділянки каналізаційного трубопроводу, згідно винаходу, включає шматок труби, один кінець якого з'єднаний з фланцем для приєднання до трубопроводу, який підлягає відключенню, на протилежному КІНЦІ шматку труби закріплені два ВІДКИДНІ важелі із з'єднуючою планкою між ними, при цьому до шматка труби закріплена ручка, інша ручка розташована на з'єднуючий планці з можливістю вільного обертання навколо неї Крім того, фланець для приєднання до трубопроводу, який підлягає відключенню, виконаний із металевого листа При цьому, на фланці для приєднання до трубопроводу, який підлягає відключенню, розміщений гумовий пневматичний пристрій Крім цього, два ВІДКИДНІ важелі виготовлені із металевого прутка Аналіз співставлення з найближчим аналогом свідчить, що заявляємий пристрій для відключення ділянки каналізаційного трубопроводу відрізняється тим, що він включає шматок труби, один кінець якого з'єднаний з фланцем для приєднання до трубопроводу, який підлягає відключенню, на протилежному КІНЦІ шматку труби закріплені два ВІДКИДНІ важелі із з'єднуючою планкою між ними, при цьому до шматка труби закріплена ручка, інша ручка розташована на з'єднуючій планці з можливістю вільного обертання навколо неї Крім того, фланець для приєднання до трубопроводу, який підлягає відключенню, виконаний із металевого листа При цьому, на фланці для приєднання до трубопроводу, який підлягає відключенню, розміщений гумовий пневматичний пристрій Крім цього, два ВІДКИДНІ важелі виготовлені із металевого прутка Причинно-наслідковий зв'язок між сукупністю суттєвих ознак і технічним результатом, що досягається, полягає в слідуючому Нові конструктивні особливості пристрою для відключення ділянки каналізаційного трубопроводу, тобто, наявність шматка труби, один кінець якого з'єднаний з фланцем для приєднання до трубопроводу, який підлягає відключенню, а другий кінець - з двома відкидними важелями, забезпечує низьку матеріало та енергоємність такого пристрою Крім того, наявність двох ручок, одна з яких закріплена до шматка труби, а інша - до з'єднуючої планки між відкидними важелями дає змогу переносити пристрій з одного місця на інше, для чого використовують існуючі каналізаційні колодязі Суть винаходу пояснюється графічними матеріалами, де на фіг 1 зображений загальний вигляд пристрою для відключення ділянки каналізаційного трубопроводу, а на фіг 2 - вигляд зверху, на фіг 3 вигляд пристрою у окремому випадку виконання Пристрій для відключення ділянки каналізаційного трубопроводу включає шматок труби 1, один кінець якого з'єднаний з фланцем 2 з ущільнюючою прокладкою 3 для приєднання до трубопроводу 4, який підлягає відключенню Фланець 2 виконаний, наприклад, із металевого листа На протилежному КІНЦІ шматка труби 1 за допомогою болта з гайкою 5 закріплені два ВІДКИДНІ важелі 6, які виготовлені, наприклад, із металевого прутка Між ВІДКИДНИМИ важелями 6 розташована з'єднуюча планка 7 Для зручності використання в умовах експлуатаційних колодязів до шматка труби 1 закріплена ручка 8, інша ручка 9 розташована на з'єднуючій планці 7 з можливістю вільного обертання навколо неї У окремому випадку виконання у разі пошкоджень оголовку трубопроводу 4, який підлягає відключенню, для відключення використовують гумовий пневматичний пристрій 10, закріплений на фланцю 2 Пристрій працює наступним чином На дно колодязя 11 за річки 8 та 9 опускають пристрій для відключення ділянки каналізаційного трубопроводу, який фланцем 2 для приєднання до трубопроводу 4, що підлягає відключенню, перекриває останній При цьому спочатку два ВІДКИДНІ важелі 6 знаходяться в транспортному положенні, тобто приблизно під кутом 45° до горизонтальній лінії дна колодязя Потім за допомогою ручки 9 натискують на два ВІДКИДНІ важелі 6, переводячи їх в робоче положення, тобто паралельно горизонтальній лінії дна колодязя (див фіг 1) і цим самим забезпечують під тиском закриття трубопроводу 4, що підлягає відключенню Для того, щоб зняти пристрій, ручкою 9 відводяться до гори ВІДКИДНІ важелі 6 і пристрій за ручку 8 виймають із колодязя 11 для переміщення його з метою подальшої роботи в наступному колодязі 2384 Фіг. 1 Фіг. 2 ФІГ. З Комп'ютерна верстка М Мацело Підписне Тираж 38 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
