Закупорювальний пристрій

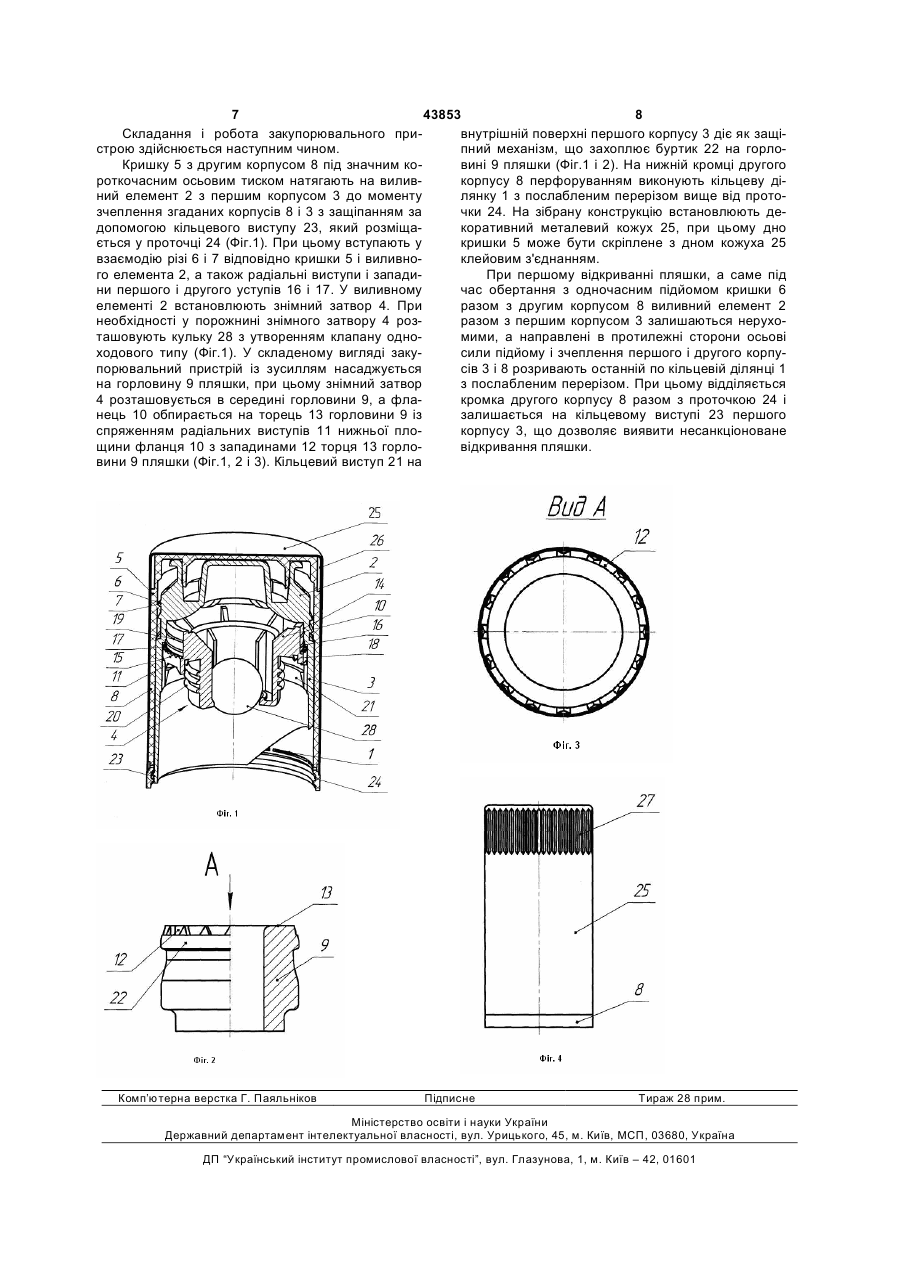

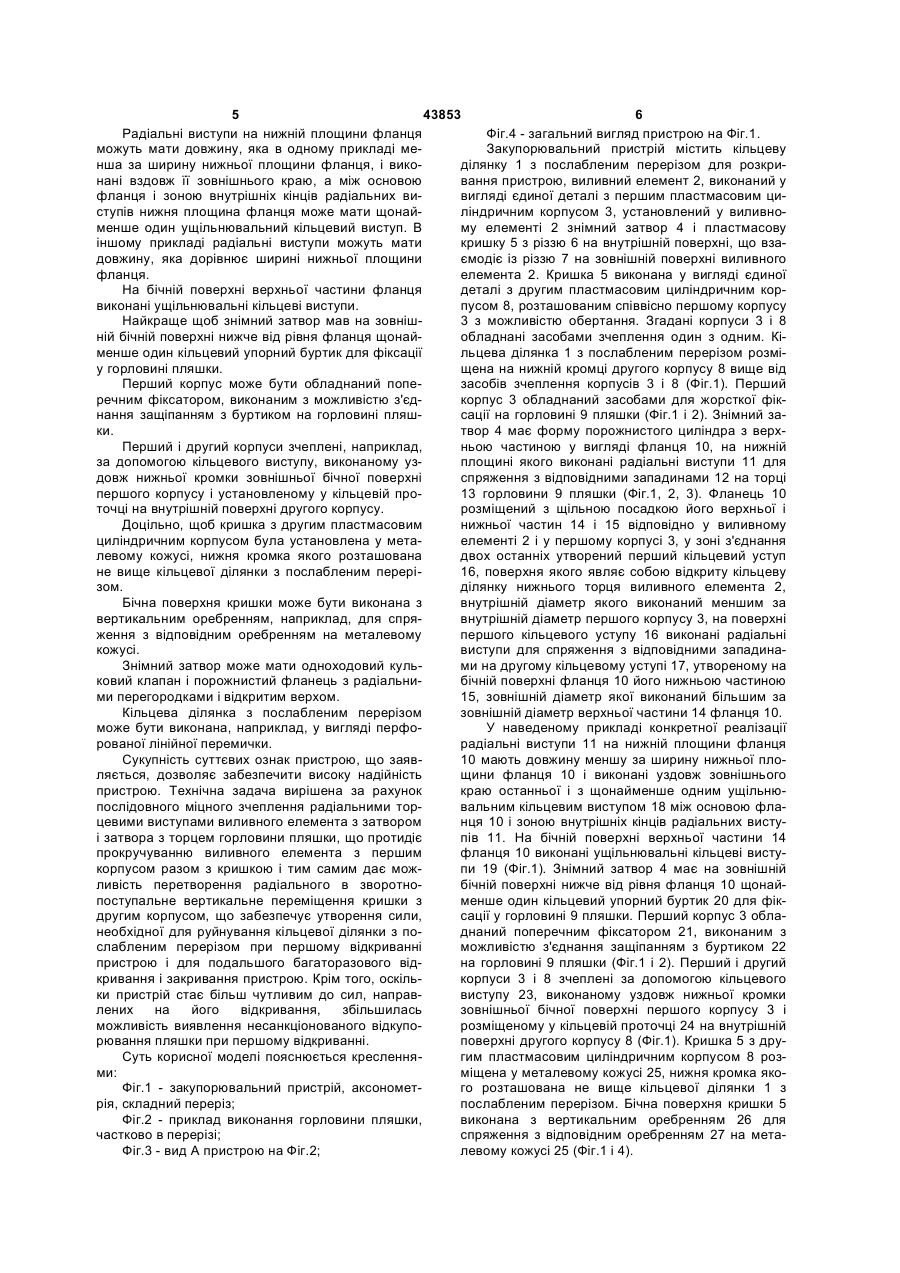

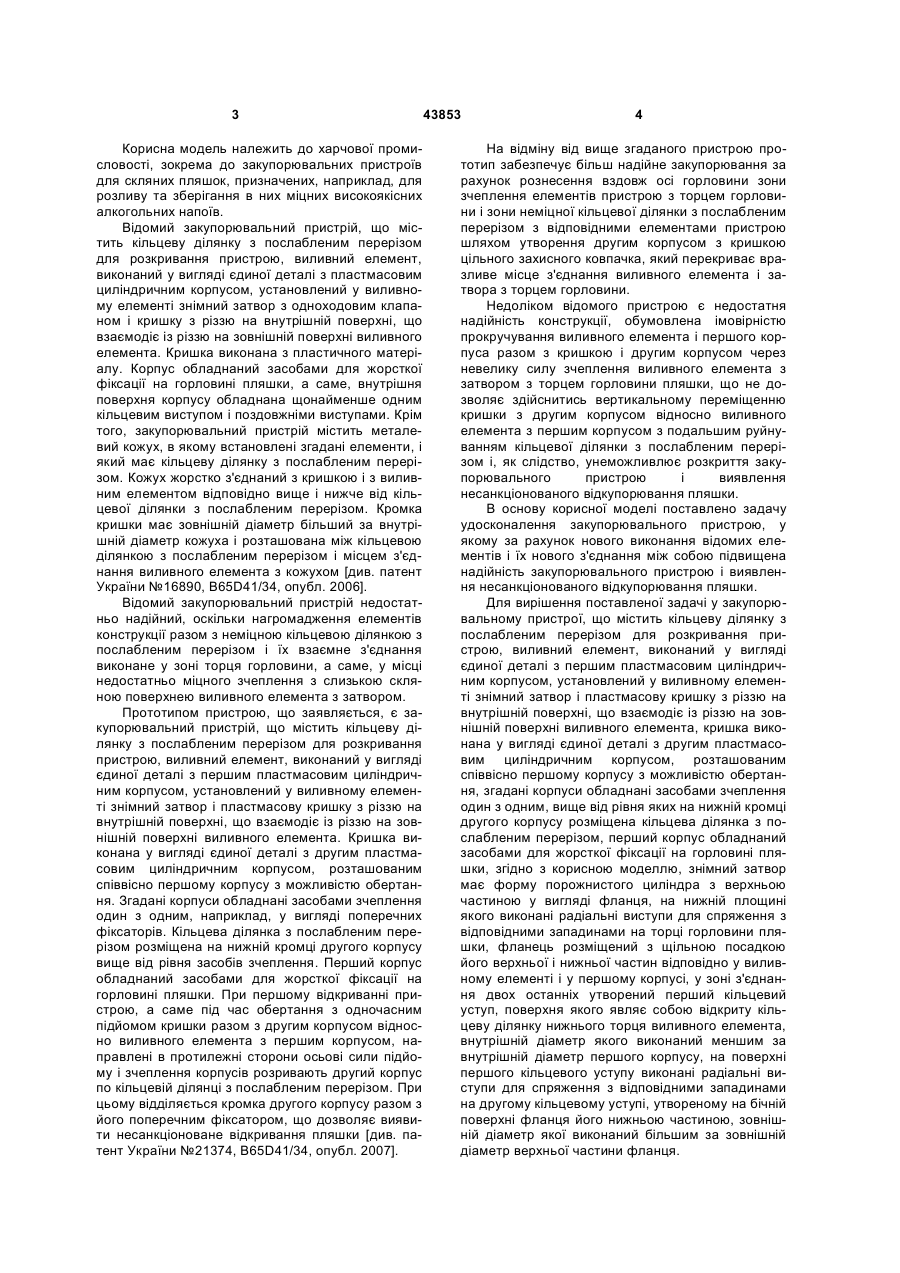

1. Закупорювальний пристрій, що містить кільцеву ділянку з послабленим перерізом для розкривання пристрою, виливний елемент, виконаний у вигляді єдиної деталі з першим пластмасовим циліндричним корпусом, установлений у виливному елементі знімний затвор і пластмасову кришку з різзю на внутрішній поверхні, що взаємодіє із різзю на зовнішній поверхні виливного елемента, кришка виконана у вигляді єдиної деталі з другим пластмасовим циліндричним корпусом, розташованим співвісно першому корпусу з можливістю обертання, згадані корпуси обладнані засобами зчеплення один з одним, вище від рівня яких на нижній кромці другого корпусу розміщена кільцева ділянка з послабленим перерізом, перший корпус обладнаний засобами для жорсткої фіксації на горловині пляшки, який відрізняється тим, що знімний затвор має форму порожнистого циліндра з верхньою частиною у вигляді фланця, на нижній площині якого виконані радіальні виступи для спряження з відповідними западинами на торці горловини пляшки, фланець розміщений з щільною посадкою його верхньої і нижньої частин відповідно у виливному елементі і у першому корпусі, у зоні з'єднання двох останніх утворений перший кільцевий уступ, поверхня якого являє собою відкриту кільцеву ділянку нижнього торця виливного елемента, внутрішній діаметр якого виконаний меншим за внутрішній діаметр першого корпусу, на поверхні першого кільцевого уступу виконані радіальні виступи для спряження з відповідними западинами на другому кільцевому уступі, утвореному на бічній поверхні фланця його нижньою частиною, зовнішній діаметр якої виконаний більшим за зовнішній діаметр верхньої частини фланця. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що радіальні виступи на нижній 2 (19) 1 3 Корисна модель належить до харчової промисловості, зокрема до закупорювальних пристроїв для скляних пляшок, призначених, наприклад, для розливу та зберігання в них міцних високоякісних алкогольних напоїв. Відомий закупорювальний пристрій, що містить кільцеву ділянку з послабленим перерізом для розкривання пристрою, виливний елемент, виконаний у вигляді єдиної деталі з пластмасовим циліндричним корпусом, установлений у виливному елементі знімний затвор з одноходовим клапаном і кришку з різзю на внутрішній поверхні, що взаємодіє із різзю на зовнішній поверхні виливного елемента. Кришка виконана з пластичного матеріалу. Корпус обладнаний засобами для жорсткої фіксації на горловині пляшки, а саме, внутрішня поверхня корпусу обладнана щонайменше одним кільцевим виступом і поздовжніми виступами. Крім того, закупорювальний пристрій містить металевий кожух, в якому встановлені згадані елементи, і який має кільцеву ділянку з послабленим перерізом. Кожух жорстко з'єднаний з кришкою і з виливним елементом відповідно вище і нижче від кільцевої ділянки з послабленим перерізом. Кромка кришки має зовнішній діаметр більший за внутрішній діаметр кожуха і розташована між кільцевою ділянкою з послабленим перерізом і місцем з'єднання виливного елемента з кожухом [див. патент України №16890, B65D41/34, опубл. 2006]. Відомий закупорювальний пристрій недостатньо надійний, оскільки нагромадження елементів конструкції разом з неміцною кільцевою ділянкою з послабленим перерізом і їх взаємне з'єднання виконане у зоні торця горловини, а саме, у місці недостатньо міцного зчеплення з слизькою скляною поверхнею виливного елемента з затвором. Прототипом пристрою, що заявляється, є закупорювальний пристрій, що містить кільцеву ділянку з послабленим перерізом для розкривання пристрою, виливний елемент, виконаний у вигляді єдиної деталі з першим пластмасовим циліндричним корпусом, установлений у виливному елементі знімний затвор і пластмасову кришку з різзю на внутрішній поверхні, що взаємодіє із різзю на зовнішній поверхні виливного елемента. Кришка виконана у вигляді єдиної деталі з другим пластмасовим циліндричним корпусом, розташованим співвісно першому корпусу з можливістю обертання. Згадані корпуси обладнані засобами зчеплення один з одним, наприклад, у вигляді поперечних фіксаторів. Кільцева ділянка з послабленим перерізом розміщена на нижній кромці другого корпусу вище від рівня засобів зчеплення. Перший корпус обладнаний засобами для жорсткої фіксації на горловині пляшки. При першому відкриванні пристрою, а саме під час обертання з одночасним підйомом кришки разом з другим корпусом відносно виливного елемента з першим корпусом, направлені в протилежні сторони осьові сили підйому і зчеплення корпусів розривають другий корпус по кільцевій ділянці з послабленим перерізом. При цьому відділяється кромка другого корпусу разом з його поперечним фіксатором, що дозволяє виявити несанкціоноване відкривання пляшки [див. патент України №21374, B65D41/34, опубл. 2007]. 43853 4 На відміну від вище згаданого пристрою прототип забезпечує більш надійне закупорювання за рахунок рознесення вздовж осі горловини зони зчеплення елементів пристрою з торцем горловини і зони неміцної кільцевої ділянки з послабленим перерізом з відповідними елементами пристрою шляхом утворення другим корпусом з кришкою цільного захисного ковпачка, який перекриває вразливе місце з'єднання виливного елемента і затвора з торцем горловини. Недоліком відомого пристрою є недостатня надійність конструкції, обумовлена імовірністю прокручування виливного елемента і першого корпуса разом з кришкою і другим корпусом через невелику силу зчеплення виливного елемента з затвором з торцем горловини пляшки, що не дозволяє здійснитись вертикальному переміщенню кришки з другим корпусом відносно виливного елемента з першим корпусом з подальшим руйнуванням кільцевої ділянки з послабленим перерізом і, як слідство, унеможливлює розкриття закупорювального пристрою і виявлення несанкціонованого відкупорювання пляшки. В основу корисної моделі поставлено задачу удосконалення закупорювального пристрою, у якому за рахунок нового виконання відомих елементів і їх нового з'єднання між собою підвищена надійність закупорювального пристрою і виявлення несанкціонованого відкупорювання пляшки. Для вирішення поставленої задачі у закупорювальному пристрої, що містить кільцеву ділянку з послабленим перерізом для розкривання пристрою, виливний елемент, виконаний у вигляді єдиної деталі з першим пластмасовим циліндричним корпусом, установлений у виливному елементі знімний затвор і пластмасову кришку з різзю на внутрішній поверхні, що взаємодіє із різзю на зовнішній поверхні виливного елемента, кришка виконана у вигляді єдиної деталі з другим пластмасовим циліндричним корпусом, розташованим співвісно першому корпусу з можливістю обертання, згадані корпуси обладнані засобами зчеплення один з одним, вище від рівня яких на нижній кромці другого корпусу розміщена кільцева ділянка з послабленим перерізом, перший корпус обладнаний засобами для жорсткої фіксації на горловині пляшки, згідно з корисною моделлю, знімний затвор має форму порожнистого циліндра з верхньою частиною у вигляді фланця, на нижній площині якого виконані радіальні виступи для спряження з відповідними западинами на торці горловини пляшки, фланець розміщений з щільною посадкою його верхньої і нижньої частин відповідно у виливному елементі і у першому корпусі, у зоні з'єднання двох останніх утворений перший кільцевий уступ, поверхня якого являє собою відкриту кільцеву ділянку нижнього торця виливного елемента, внутрішній діаметр якого виконаний меншим за внутрішній діаметр першого корпусу, на поверхні першого кільцевого уступу виконані радіальні виступи для спряження з відповідними западинами на другому кільцевому уступі, утвореному на бічній поверхні фланця його нижньою частиною, зовнішній діаметр якої виконаний більшим за зовнішній діаметр верхньої частини фланця. 5 43853 6 Радіальні виступи на нижній площини фланця Фіг.4 - загальний вигляд пристрою на Фіг.1. можуть мати довжину, яка в одному прикладі меЗакупорювальний пристрій містить кільцеву нша за ширину нижньої площини фланця, і викоділянку 1 з послабленим перерізом для розкринані вздовж її зовнішнього краю, а між основою вання пристрою, виливний елемент 2, виконаний у фланця і зоною внутрішніх кінців радіальних вивигляді єдиної деталі з першим пластмасовим циступів нижня площина фланця може мати щонайліндричним корпусом 3, установлений у виливноменше один ущільнювальний кільцевий виступ. В му елементі 2 знімний затвор 4 і пластмасову іншому прикладі радіальні виступи можуть мати кришку 5 з різзю 6 на внутрішній поверхні, що взадовжину, яка дорівнює ширині нижньої площини ємодіє із різзю 7 на зовнішній поверхні виливного фланця. елемента 2. Кришка 5 виконана у вигляді єдиної На бічній поверхні верхньої частини фланця деталі з другим пластмасовим циліндричним корвиконані ущільнювальні кільцеві виступи. пусом 8, розташованим співвісно першому корпусу Найкраще щоб знімний затвор мав на зовніш3 з можливістю обертання. Згадані корпуси 3 і 8 ній бічній поверхні нижче від рівня фланця щонайобладнані засобами зчеплення один з одним. Кіменше один кільцевий упорний буртик для фіксації льцева ділянка 1 з послабленим перерізом розміу горловині пляшки. щена на нижній кромці другого корпусу 8 вище від Перший корпус може бути обладнаний попезасобів зчеплення корпусів 3 і 8 (Фіг.1). Перший речним фіксатором, виконаним з можливістю з'єдкорпус 3 обладнаний засобами для жорсткої фікнання защіпанням з буртиком на горловині пляшсації на горловині 9 пляшки (Фіг.1 і 2). Знімний заки. твор 4 має форму порожнистого циліндра з верхПерший і другий корпуси зчеплені, наприклад, ньою частиною у вигляді фланця 10, на нижній за допомогою кільцевого виступу, виконаному узплощині якого виконані радіальні виступи 11 для довж нижньої кромки зовнішньої бічної поверхні спряження з відповідними западинами 12 на торці першого корпусу і установленому у кільцевій про13 горловини 9 пляшки (Фіг.1, 2, 3). Фланець 10 точці на внутрішній поверхні другого корпусу. розміщений з щільною посадкою його верхньої і Доцільно, щоб кришка з другим пластмасовим нижньої частин 14 і 15 відповідно у виливному циліндричним корпусом була установлена у метаелементі 2 і у першому корпусі 3, у зоні з'єднання левому кожусі, нижня кромка якого розташована двох останніх утворений перший кільцевий уступ не вище кільцевої ділянки з послабленим перері16, поверхня якого являє собою відкриту кільцеву зом. ділянку нижнього торця виливного елемента 2, Бічна поверхня кришки може бути виконана з внутрішній діаметр якого виконаний меншим за вертикальним оребренням, наприклад, для спрявнутрішній діаметр першого корпусу 3, на поверхні ження з відповідним оребренням на металевому першого кільцевого уступу 16 виконані радіальні кожусі. виступи для спряження з відповідними западинаЗнімний затвор може мати одноходовий кульми на другому кільцевому уступі 17, утвореному на ковий клапан і порожнистий фланець з радіальнибічній поверхні фланця 10 його нижньою частиною ми перегородками і відкритим верхом. 15, зовнішній діаметр якої виконаний більшим за Кільцева ділянка з послабленим перерізом зовнішній діаметр верхньої частини 14 фланця 10. може бути виконана, наприклад, у вигляді перфоУ наведеному прикладі конкретної реалізації рованої лінійної перемички. радіальні виступи 11 на нижній площини фланця Сукупність суттєвих ознак пристрою, що заяв10 мають довжину меншу за ширину нижньої плоляється, дозволяє забезпечити високу надійність щини фланця 10 і виконані уздовж зовнішнього пристрою. Технічна задача вирішена за рахунок краю останньої і з щонайменше одним ущільнюпослідовного міцного зчеплення радіальними торвальним кільцевим виступом 18 між основою флацевими виступами виливного елемента з затвором нця 10 і зоною внутрішніх кінців радіальних вистуі затвора з торцем горловини пляшки, що протидіє пів 11. На бічній поверхні верхньої частини 14 прокручуванню виливного елемента з першим фланця 10 виконані ущільнювальні кільцеві вистукорпусом разом з кришкою і тим самим дає можпи 19 (Фіг.1). Знімний затвор 4 має на зовнішній ливість перетворення радіального в зворотнобічній поверхні нижче від рівня фланця 10 щонайпоступальне вертикальне переміщення кришки з менше один кільцевий упорний буртик 20 для фікдругим корпусом, що забезпечує утворення сили, сації у горловині 9 пляшки. Перший корпус 3 обланеобхідної для руйнування кільцевої ділянки з поднаний поперечним фіксатором 21, виконаним з слабленим перерізом при першому відкриванні можливістю з'єднання защіпанням з буртиком 22 пристрою і для подальшого багаторазового відна горловині 9 пляшки (Фіг.1 і 2). Перший і другий кривання і закривання пристрою. Крім того, оскількорпуси 3 і 8 зчеплені за допомогою кільцевого ки пристрій стає більш чутливим до сил, направвиступу 23, виконаному уздовж нижньої кромки лених на його відкривання, збільшилась зовнішньої бічної поверхні першого корпусу 3 і можливість виявлення несанкціонованого відкупорозміщеному у кільцевій проточці 24 на внутрішній рювання пляшки при першому відкриванні. поверхні другого корпусу 8 (Фіг.1). Кришка 5 з друСуть корисної моделі пояснюється кресленнягим пластмасовим циліндричним корпусом 8 розми: міщена у металевому кожусі 25, нижня кромка якоФіг.1 - закупорювальний пристрій, аксонометго розташована не вище кільцевої ділянки 1 з рія, складний переріз; послабленим перерізом. Бічна поверхня кришки 5 Фіг.2 - приклад виконання горловини пляшки, виконана з вертикальним оребренням 26 для частково в перерізі; спряження з відповідним оребренням 27 на метаФіг.3 - вид А пристрою на Фіг.2; левому кожусі 25 (Фіг.1 і 4). 7 43853 8 Складання і робота закупорювального привнутрішній поверхні першого корпусу 3 діє як защістрою здійснюється наступним чином. пний механізм, що захоплює буртик 22 на горлоКришку 5 з другим корпусом 8 під значним ковині 9 пляшки (Фіг.1 і 2). На нижній кромці другого роткочасним осьовим тиском натягають на виливкорпусу 8 перфоруванням виконують кільцеву діний елемент 2 з першим корпусом 3 до моменту лянку 1 з послабленим перерізом вище від протозчеплення згаданих корпусів 8 і 3 з защіпанням за чки 24. На зібрану конструкцію встановлюють дедопомогою кільцевого виступу 23, який розміщакоративний металевий кожух 25, при цьому дно ється у проточці 24 (Фіг.1). При цьому вступають у кришки 5 може бути скріплене з дном кожуха 25 взаємодію різі 6 і 7 відповідно кришки 5 і виливноклейовим з'єднанням. го елемента 2, а також радіальні виступи і западиПри першому відкриванні пляшки, а саме під ни першого і другого уступів 16 і 17. У виливному час обертання з одночасним підйомом кришки 6 елементі 2 встановлюють знімний затвор 4. При разом з другим корпусом 8 виливний елемент 2 необхідності у порожнині знімного затвору 4 розразом з першим корпусом 3 залишаються нерухоташовують кульку 28 з утворенням клапану одномими, а направлені в протилежні сторони осьові ходового типу (Фіг.1). У складеному вигляді закусили підйому і зчеплення першого і другого корпупорювальний пристрій із зусиллям насаджується сів 3 і 8 розривають останній по кільцевій ділянці 1 на горловину 9 пляшки, при цьому знімний затвор з послабленим перерізом. При цьому відділяється 4 розташовується в середині горловини 9, а флакромка другого корпусу 8 разом з проточкою 24 і нець 10 обпирається на торець 13 горловини 9 із залишається на кільцевому виступі 23 першого спряженням радіальних виступів 11 нижньої плокорпусу 3, що дозволяє виявити несанкціоноване щини фланця 10 з западинами 12 торця 13 горловідкривання пляшки. вини 9 пляшки (Фіг.1, 2 і 3). Кільцевий виступ 21 на Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
