Стенд балансувальний
Номер патенту: 43960
Опубліковано: 16.02.2004
Автори: Ярова Людмила Григорівна, Кукліч Володимир Іванович, Пірогов Олександр Юрійович, Большов Генадій Павлович, Сталінський Дмитро Віталійович, Вергелес Михайло Анатолійович
Формула / Реферат
Стенд балансувальний, який містить основу, підшипникову опору з валом, що має гайку та суміщену з ним, встановлену консольно оправку, вузол вимірювання дисбалансу, що виконаний у вигляді диска, закріпленого на валу співвісно з ним, та пристрій для встановлення абразивного круга з підйомником, який відрізняється тим, що оправка виконана у вигляді двох взаємодіючих втулок, одна з яких, зовнішня, виконана з циліндричною зовнішньою та конічною внутрішньою поверхнями, має розріз по всій довжині, а з боку, протилежного розрізу, виконані отвори, об'єм яких дорівнює об'єму розрізу, друга втулка, внутрішня, виконана у вигляді стакана з отвором в днищі з конічною зовнішньою та циліндричною внутрішньою поверхнями, що взаємодіють, відповідно, з внутрішньою поверхнею зовнішньої втулки та з зовнішнього боку з поверхнею вала, а днище стакана взаємодіє з гайкою, що нагвинчена на вал, одна з площин диска вузла вимірювання дисбалансу виконана у вигляді концентричної шкали і містить декілька намагнічених вантажів, а пристрій для встановлення абразивного круга виконаний у вигляді каретки, що встановлена на підйомнику з можливістю переміщення її вздовж осі оправки, при цьому каретка містить механізм затискування абразивного круга, який споряджений валиком з нарізними елементами з правою та лівою різзю та притискачем, що виконаний з можливістю фіксованого повороту.
Текст

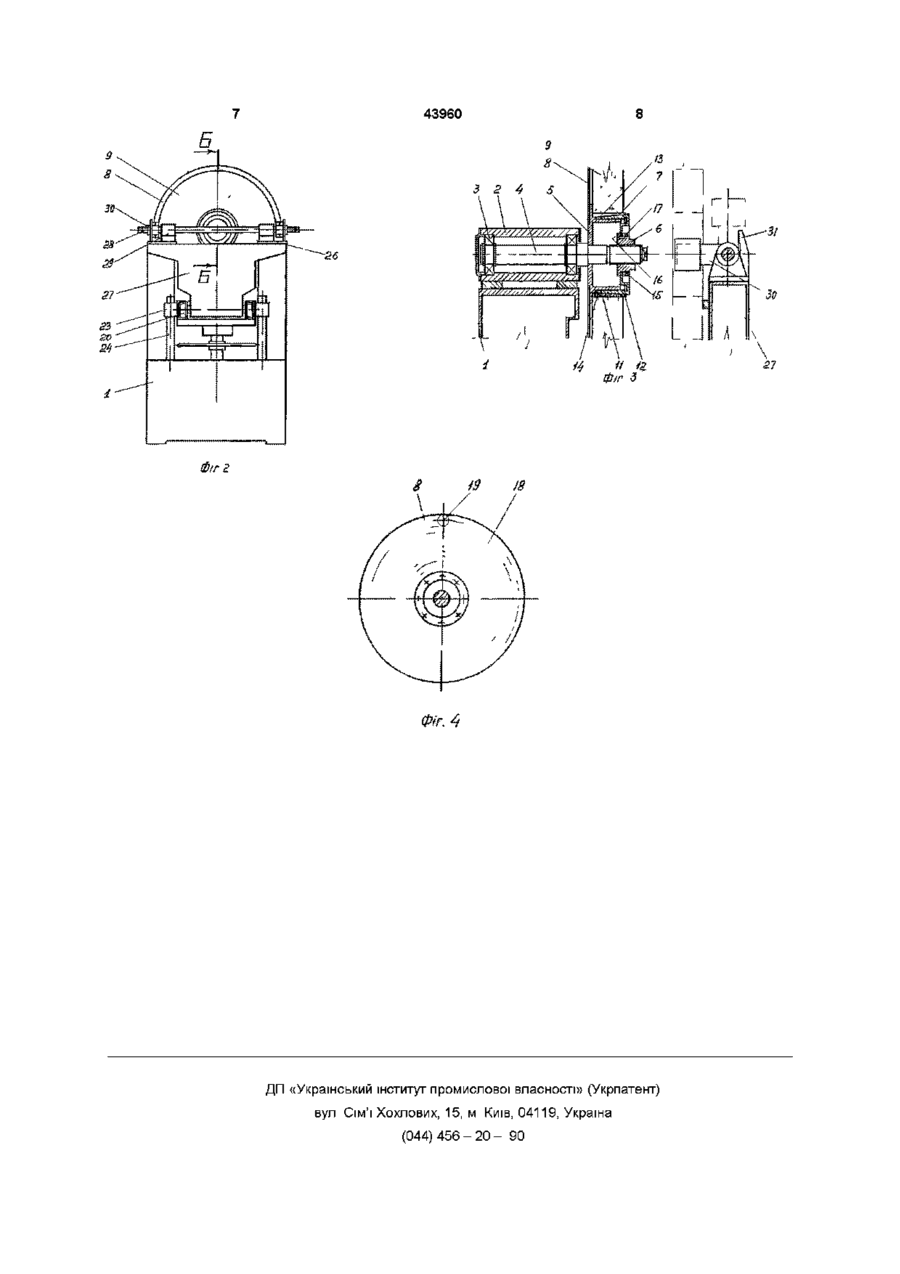

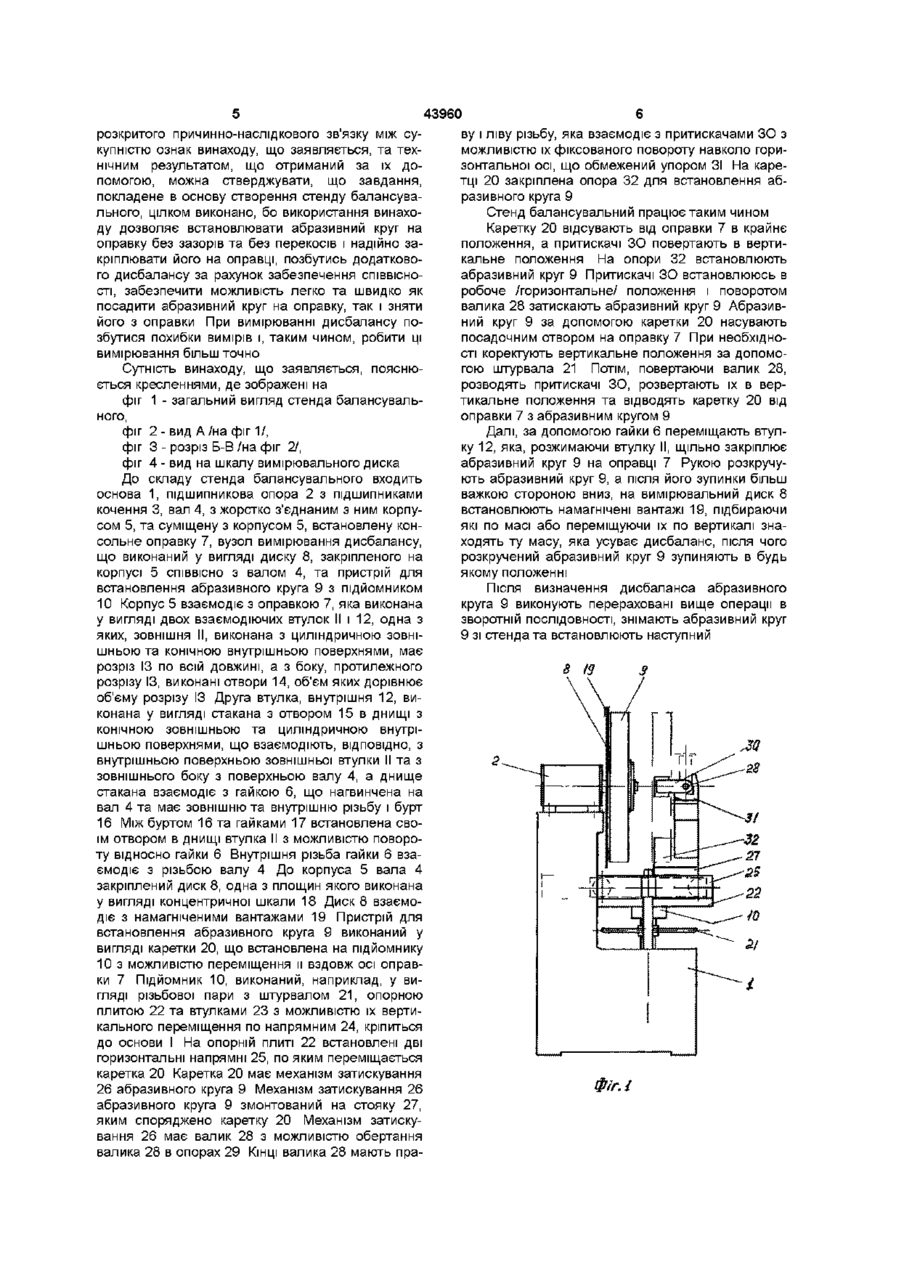

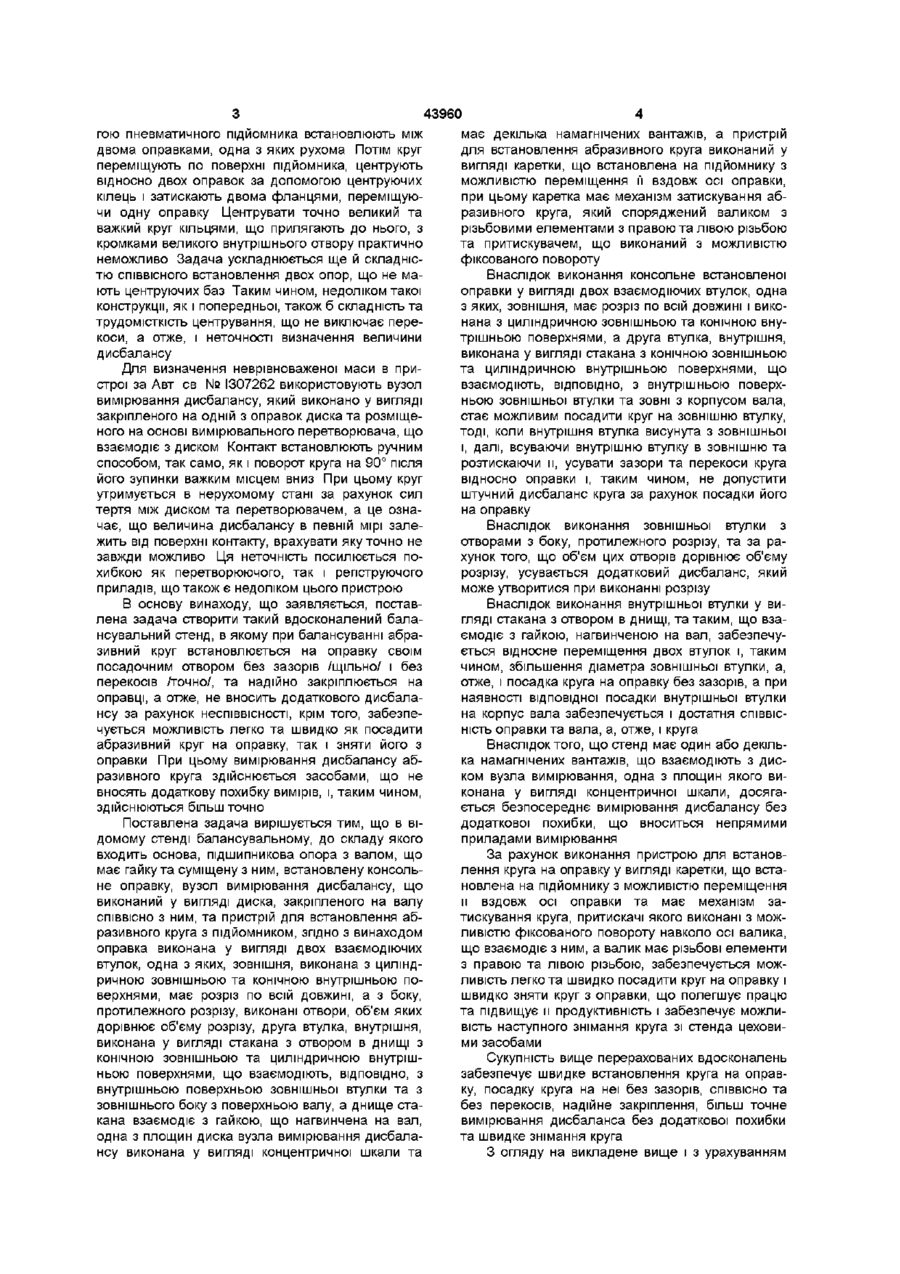

Стенд балансувальний, до складу якого входить основа, підшипникова опора з валом, що має гайку та суміщену з ним, встановлену консольно оправку, вузол вимірювання дисбалансу, що виконаний у вигляді диска, закріпленого на валу СПІВВІСНО з ним, та пристрій для встановлення абразивного круга з підйомником, який відрізняється тим, що оправка виконана у вигляді двох взаємодіючих втулок, одна з яких, зовнішня, виконана з циліндричною зовнішньою та конічною внутрішньою поверхнями, має розріз по всій довжині, а з боку, протилежного розрізу, виконані отвори, об'єм яких дорівнює об'єму розрізу, друга втулка, внутрішня, виконана у вигляді стакана з отвором в днищі з конічною зовнішньою та циліндричною внутрішньою поверхнями, що взаємодіють, ВІДПОВІДНО, З внутрішньою поверхнею зовнішньої втулки та з зовнішнього боку з поверхнею вала, а днище стакана взаємодіє з гайкою, що нагвинчена на вал, одна з площин диска вузла вимірювання дисбалансу виконана у вигляді концентричної шкали та має декілька намагнічених вантажів, а пристрій для встановлення абразивного круга виконаний у вигляді каретки, що встановлена на підйомнику з можливістю переміщення її вздовж осі оправки, при цьому каретка має механізм затискування абразивного круга, який споряджений валиком з нарізними елементами з правою та лівою різзю та притискачем, що виконаний з можливістю фіксованого повороту О (О Винахід, що заявляється, відносяться до машинобудування, а саме до балансувальної техніки, і може бути використаний для статичного балансування абразивних кругів Відомий пристрій для статичного балансування шліфувальних кругів /Авт св СРСР № 954826, МПК 3 G 01 М 1/12, опубл ЗО 08 82р , бюл № 32/, який складається з плит, розташованих над нею опор, оправки у вигляді радіально-упорних аеростатичних ПІДШИПНИКІВ, сполучений з ним пристрій для встановлення шліфувального круга, раму, що встановлена на опорах з можливістю повороту у вертикальній площині, при цьому оправки встановлені СПІВВІСНО і одна з них з можливістю переміщення в осьовому напрямку Недоліком такої конструкції є складність та трудомісткість центрування, що не виключає перекоси, а отже, і неточності визначення величини дисбалансу Ще одним недоліком такого пристрою є відсутність елементів визначення неврівноваженоі маси З відомих пристроїв для статичного балансування абразивних кругів найбільш близьким за технічною сутністю та технічним результатом є пристрій для статичного балансування виробів /Авт св СРСР № 1307262, МПК4 G ОІ М І/І2, опубл ЗО 04 87р , бюл № 16/, що містить основу, розміщені на ній за допомогою аеростатичних опор оправки, що призначені для центрування виробу, що потрібно збалансувати, пристрою для встановлення абразивного круга та вузол вимірювання дисбалансу, який виконане у вигляді диска, що закріплений на одній з оправок, і розташованого на основі вимірювального перетворювача, що призначений для взаємодії з диском, а аеростатичні опори встановлені з можливістю взаємного переміщення В цьому пристрої абразивний круг за допомо со 43960 гою пневматичного підйомника встановлюють між двома оправками, одна з яких рухома Потім круг переміщують по поверхні підйомника, центрують відносно двох оправок за допомогою центруючих кілець і затискають двома фланцями, переміщуючи одну оправку Центрувати точно великий та важкий круг кільцями, що прилягають до нього, з кромками великого внутрішнього отвору практично неможливо Задача ускладнюється ще й складністю СПІВВІСНОГО встановлення двох опор, що не мають центруючих баз Таким чином, недоліком такої конструкції, як і попередньої, також б складність та трудомісткість центрування, що не виключає перекоси, а отже, і неточності визначення величини дисбалансу Для визначення неврівноваженої маси в пристрої за Авт св № 1307262 використовують вузол вимірювання дисбалансу, який виконано у вигляді закріпленого на одній з оправок диска та розміщеного на основі вимірювального перетворювача, що взаємодіє з диском Контакт встановлюють ручним способом, так само, як і поворот круга на 90° після його зупинки важким місцем вниз При цьому круг утримується в нерухомому стані за рахунок сил тертя між диском та перетворювачем, а це означає, що величина дисбалансу в певній мірі залежить від поверхні контакту, врахувати яку точно не завжди можливо Ця неточність посилюється похибкою як перетворюючого, так і репструючого приладів, що також є недоліком цього пристрою В основу винаходу, що заявляється, поставлена задача створити такий вдосконалений балансувальний стенд, в якому при балансуванні абразивний круг встановлюється на оправку своїм посадочним отвором без зазорів /щільно/ і без перекосів /точно/, та надійно закріплюється на оправці, а отже, не вносить додаткового дисбалансу за рахунок неспіввісності, крім того, забезпечується можливість легко та швидко як посадити абразивний круг на оправку, так і зняти його з оправки При цьому вимірювання дисбалансу абразивного круга здійснюється засобами, що не вносять додаткову похибку вимірів, і, таким чином, здійснюються більш точно Поставлена задача вирішується тим, що в відомому стенді балансувальному, до складу якого входить основа, підшипникова опора з валом, що має гайку та суміщену з ним, встановлену консольне оправку, вузол вимірювання дисбалансу, що виконаний у вигляді диска, закріпленого на валу СПІВВІСНО з ним, та пристрій для встановлення абразивного круга з підйомником, згідно з винаходом оправка виконана у вигляді двох взаємодіючих втулок, одна з яких, зовнішня, виконана з циліндричною зовнішньою та конічною внутрішньою поверхнями, має розріз по всій довжині, а з боку, протилежного розрізу, виконані отвори, об'єм яких дорівнює об'єму розрізу, друга втулка, внутрішня, виконана у вигляді стакана з отвором в днищі з конічною зовнішньою та циліндричною внутрішньою поверхнями, що взаємодіють, ВІДПОВІДНО, З внутрішньою поверхньою зовнішньої втулки та з зовнішнього боку з поверхньою валу, а днище стакана взаємодіє з гайкою, що нагвинчена на вал, одна з площин диска вузла вимірювання дисбалансу виконана у вигляді концентричної шкали та має декілька намагнічених вантажів, а пристрій для встановлення абразивного круга виконаний у вигляді каретки, що встановлена на підйомнику з можливістю переміщення її вздовж осі оправки, при цьому каретка має механізм затискування абразивного круга, який споряджений валиком з різьбовими елементами з правою та лівою різьбою та притискувачем, що виконаний з можливістю фіксованого повороту Внаслідок виконання консольне встановленої оправки у вигляді двох взаємодіючих втулок, одна з яких, зовнішня, має розріз по всій довжині і виконана з циліндричною зовнішньою та конічною внутрішньою поверхнями, а друга втулка, внутрішня, виконана у вигляді стакана з конічною зовнішньою та циліндричною внутрішньою поверхнями, що взаємодіють, ВІДПОВІДНО, З внутрішньою поверхньою зовнішньої втулки та зовні з корпусом вала, стає можливим посадити круг на зовнішню втулку, тоді, коли внутрішня втулка висунута з зовнішньої і, далі, всуваючи внутрішню втулку в зовнішню та розтискаючи м, усувати зазори та перекоси круга відносно оправки і, таким чином, не допустити штучний дисбаланс круга за рахунок посадки його на оправку Внаслідок виконання зовнішньої втулки з отворами з боку, протилежного розрізу, та за рахунок того, що об'єм цих отворів дорівнює об'єму розрізу, усувається додатковий дисбаланс, який може утворитися при виконанні розрізу Внаслідок виконання внутрішньої втулки у вигляді стакана з отвором в днищі, та таким, що взаємодіє з гайкою, нагвинченою на вал, забезпечується відносне переміщення двох втулок і, таким чином, збільшення діаметра зовнішньої втулки, а, отже, і посадка круга на оправку без зазорів, а при наявності відповідної посадки внутрішньої втулки на корпус вала забезпечується і достатня СПІВВІСність оправки та вала, а, отже, і круга Внаслідок того, що стенд має один або декілька намагнічених вантажів, що взаємодіють з диском вузла вимірювання, одна з площин якого виконана у вигляді концентричної шкали, досягається безпосереднє вимірювання дисбалансу без додаткової похибки, що вноситься непрямими приладами вимірювання За рахунок виконання пристрою для встановлення круга на оправку у вигляді каретки, що встановлена на підйомнику з можливістю переміщення и вздовж осі оправки та має механізм затискування круга, притискачі якого виконані з можливістю фіксованого повороту навколо осі валика, що взаємодіє з ним, а валик має різьбові елементи з правою та лівою різьбою, забезпечується можливість легко та швидко посадити круг на оправку і швидко зняти круг з оправки, що полегшує працю та підвищує и продуктивність і забезпечує можливість наступного знімання круга зі стенда цеховими засобами Сукупність вище перерахованих вдосконалень забезпечує швидке встановлення круга на оправку, посадку круга на неї без зазорів, СПІВВІСНО та без перекосів, надійне закріплення, більш точне вимірювання дисбаланса без додаткової похибки та швидке знімання круга Зогляду на викладене вище і з урахуванням 43960 розкритого причинно-наслідкового звязку між сукупністю ознак винаходу, що заявляється, та технічним результатом, що отриманий за їх допомогою, можна стверджувати, що завдання, покладене в основу створення стенду балансувального, цілком виконано, бо використання винаходу дозволяє встановлювати абразивний круг на оправку без зазорів та без перекосів і надійно закріплювати його на оправці, позбутись додаткового дисбалансу за рахунок забезпечення СПІВВІСНОсті, забезпечити можливість легко та швидко як посадити абразивний круг на оправку, так і зняти його з оправки При вимірюванні дисбалансу позбутися похибки вимірів і, таким чином, робити ці вимірювання більш точно Сутність винаходу, що заявляється, пояснюється кресленнями, де зображені на фіг 1 - загальний вигляд стенда балансувального, фіг 2 - вид А /на фіг 1/, фіг 3 - розріз Б-В /на фіг 2/, фіг 4 - вид на шкалу вимірювального диска До складу стенда балансувального входить основа 1, підшипникова опора 2 з підшипниками кочення 3, вал 4, з жорстко з'єднаним з ним корпусом 5, та суміщену з корпусом 5, встановлену консольне оправку 7, вузол вимірювання дисбалансу, що виконаний у вигляді диску 8, закріпленого на корпусі 5 СПІВВІСНО з валом 4, та пристрій для встановлення абразивного круга 9 з підйомником 10 Корпус 5 взаємодіє з оправкою 7, яка виконана у вигляді двох взаємодіючих втулок II і 12, одна з яких, зовнішня II, виконана з циліндричною зовнішньою та конічною внутрішньою поверхнями, має розріз ІЗ по всій довжині, а з боку, протилежного розрізу ІЗ, виконані отвори 14, об'єм яких дорівнює об'єму розрізу ІЗ Друга втулка, внутрішня 12, виконана у вигляді стакана з отвором 15 в днищі з конічною зовнішньою та циліндричною внутрішньою поверхнями, що взаємодіють, ВІДПОВІДНО, З внутрішньою поверхньою зовнішньої втулки II та з зовнішнього боку з поверхньою валу 4, а днище стакана взаємодіє з гайкою 6, що нагвинчена на вал 4 та має зовнішню та внутрішню різьбу і бурт 16 Між буртом 16 та гайками 17 встановлена своїм отвором в днищі втулка II з можливістю повороту відносно гайки 6 Внутрішня різьба гайки 6 взаємодіє з різьбою валу 4 До корпуса 5 вала 4 закріплений диск 8, одна з площин якого виконана у вигляді концентричної шкали 18 Диск 8 взаємодіє з намагніченими вантажами 19 Пристрій для встановлення абразивного круга 9 виконаний у вигляді каретки 20, що встановлена на підйомнику 10 з можливістю переміщення м вздовж осі оправки 7 Підйомник 10, виконаний, наприклад, у вигляді різьбової пари з штурвалом 21, опорною плитою 22 та втулками 23 з можливістю їх вертикального переміщення по напрямним 24, кріпиться до основи І На опорній плиті 22 встановлені дві горизонтальні напрямні 25, по яким переміщається каретка 20 Каретка 20 має механізм затискування 26 абразивного круга 9 Механізм затискування 26 абразивного круга 9 змонтований на стояку 27, яким споряджено каретку 20 Механізм затискування 26 має валик 28 з можливістю обертання валика 28 в опорах 29 КІНЦІ валика 28 мають пра ву і ліву різьбу, яка взаємодіє з притискачами ЗО з можливістю їх фіксованого повороту навколо горизонтальної осі, що обмежений упором ЗІ На каретці 20 закріплена опора 32 для встановлення абразивного круга 9 Стенд балансувальний працює таким чином Каретку 20 відсувають від оправки 7 в крайнє положення, а притискачі ЗО повертають в вертикальне положення На опори 32 встановлюють абразивний круг 9 Притискачі ЗО встановлююсь в робоче /горизонтальне/ положення і поворотом валика 28 затискають абразивний круг 9 Абразивний круг 9 за допомогою каретки 20 насувають посадочним отвором на оправку 7 При необхідності коректують вертикальне положення за допомогою штурвала 21 Потім, повертаючи валик 28, розводять притискачі ЗО, розвертають їх в вертикальне положення та відводять каретку 20 від оправки 7 з абразивним кругом 9 Далі, за допомогою гайки 6 переміщають втулку 12, яка, розжимаючи втулку II, щільно закріплює абразивний круг 9 на оправці 7 Рукою розкручують абразивний круг 9, а після його зупинки більш важкою стороною вниз, на вимірювальний диск 8 встановлюють намагнічені вантажі 19, підбираючи які по масі або переміщуючи їх по вертикалі знаходять ту масу, яка усуває дисбаланс, після чого розкручений абразивний круг 9 зупиняють в будь якому положенні Після визначення дисбаланса абразивного круга 9 виконують перераховані вище операції в зворотній ПОСЛІДОВНОСТІ, знімають абразивний круг 9 зі стенда та встановлюють наступний 8 І9 Фіг. і 43960 S? Фіг 2 Фг'г. 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
ДивитисяДодаткова інформація
Назва патенту англійськоюBalancing stand
Автори англійськоюStalinskyi Dmytro Vitaliiovych, Kuklich Volodymyr Ivanovych, Pirohov Oleksandr Yuriiovych
Назва патенту російськоюБалансировочный стенд
Автори російськоюСталинский Дмитрий Витальевич, Куклич Владимир Иванович, Пирогов Александр Юрьевич
МПК / Мітки
МПК: G01M 1/12
Мітки: стенд, балансувальний
