Пристрій для відкладання та збору яєць комах

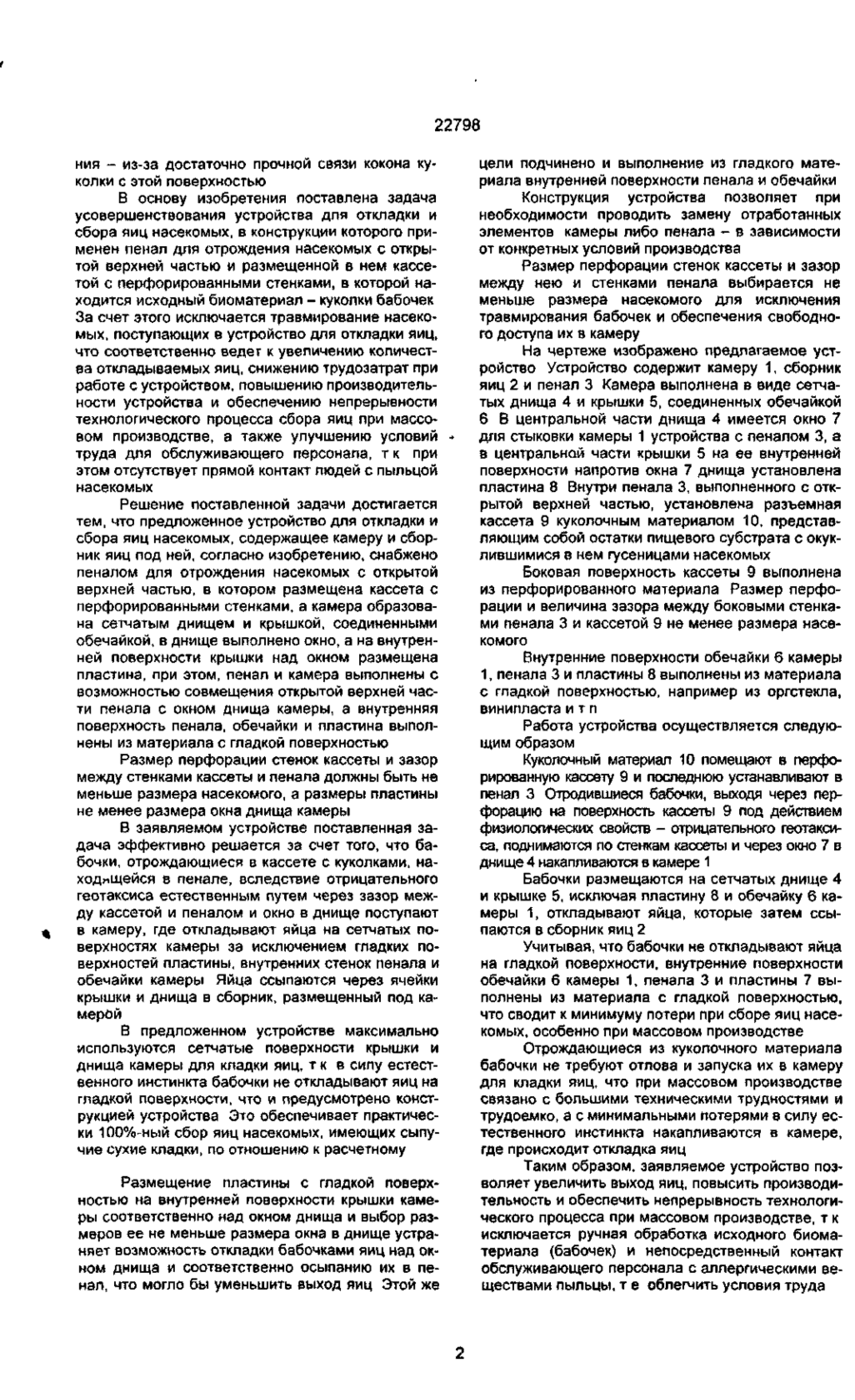

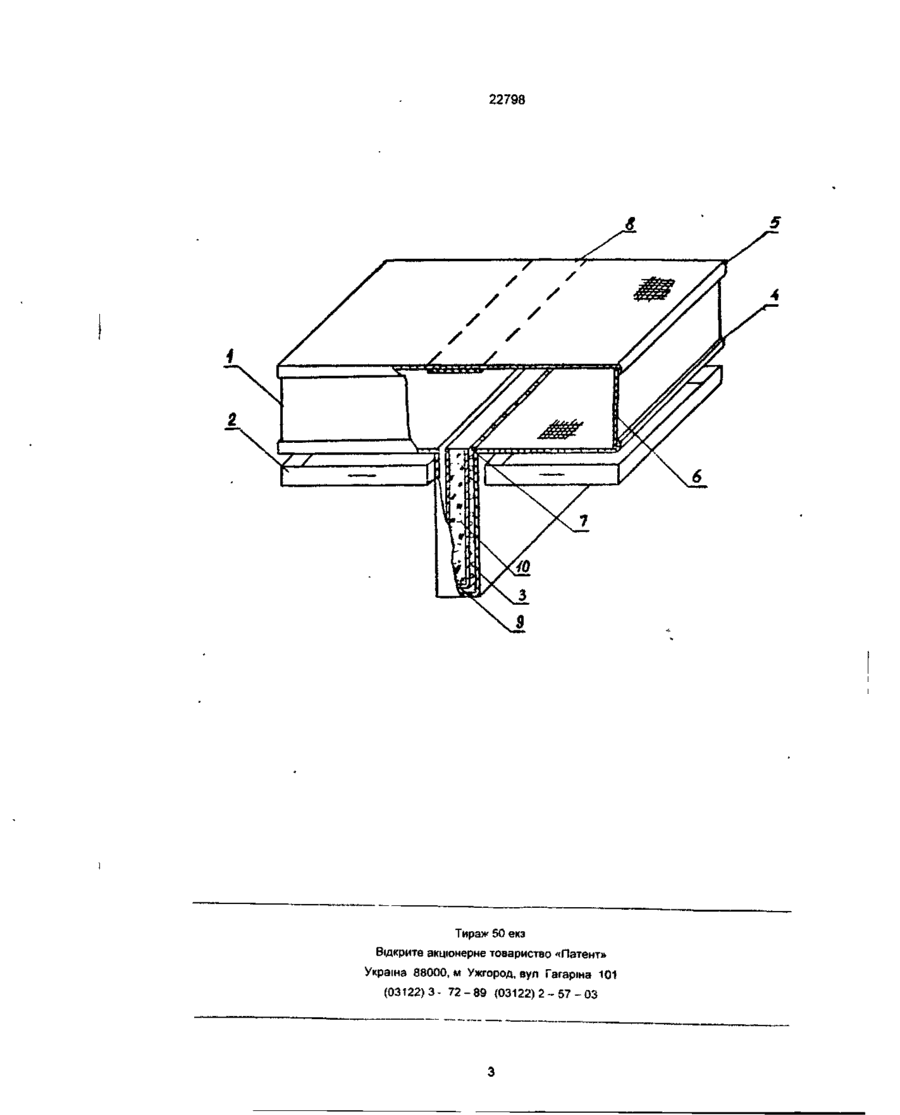

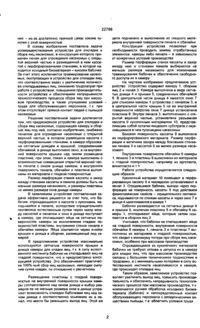

1 Устройство для откладки и сбора яиц насекомых, содержащее камеру и сборник яиц под ней, отличающееся тем, что оно снабжено пеналом для отрождения насекомых с открытой верхней частью, в котором размещена кассета с перфорированными стенками, а камера образована сетчатыми днищем и крышкой, соединенными обечайкой, в днище выполнено окно, а на внутренней поверхности крышки над окном размещена пластина, при этом пенал и камера выполнены с возможностью совмещения открытой верхней части пенала с окном днища камеры, а внутренняя поверхность пенала, обечайки и пластина выполнены из материала с гладкой поверхностью Изобретение относится к биологической защите сельскохозяйственных растений, в частности к техническим средствам для массового разведения насекомых с отрицательным геотаксисом, например мельничной огневки Известны устройства для откладки и сбора яиц насекомых, выполненные из стекла в виде колпаков от ламп "летучая мышь" либо прозрачных банок со срезанными днищами и закрытые сеткой, через которую яйца просыпаются на подложку или поддон [1] К недостаткам этих устройств относится невозможность механизации процесса, травмирование и потеря бабочками защитной пыльцы при обработке вручную, контакт обслуживающего персонала с аллергическими веществами, большие трудозатраты при низкой производительности, что не позволяет применить их при массовом производстве Известно также устройство для откладки и сбора яиц насекомых, содержащее камеру с сеткой, две рамки, между которыми закреплены пластины, коническое дно и сборник яиц [2], принятое за прототип К недостаткам данного устройства, как и других подобных устройств, следует отнести травмирование насекомых при размещении-их--вройстве, т к при этом их на'обходимй^ффдЬфйтельно обездвижить, что дос тигаеЙдаЬуі${©!$і5ф(Ово лением насекомых углекислым газом, либо просто механическим сбором в емкости (садки) и последующим запуском их в устройство Это неизбежно связано с травмированием бабочек, а травмированные особи практически не откладывают яйца Таким образом при запуске в устройство заданного количества бабочек уже имеется определенный процент бракованных особей, что соответственно уменьшает расчетный выход яиц Кроме того, в прототипе бабочки имеют возможность откладывать яйца на всей внутренней поверхности камеры Все отложенные на внутренней поверхности камеры яйца следует отнести к потерям, так как они удерживаются секреторным веществом на поверхности, а сбор их в устройстве не предусмотрен Этот этап работы устройства также связан с повышенной аллергической опасностью для обслуживающего персонала, т к при этом происходит Прямой контакт его с пыльцой обрабатываемых насекомых, что особенно вредно при массовом производстве 2 Устройство по п 1, отличающееся тем, что размер перфорации стенок кассеты и зазор между стенками кассеты и пенала не меньше размера насекомого, а размеры пластины не меньше размера окна днища камеры А в устройстве - прототипе, как и в других подобных устройствах, применение куколок в качестве исходного биоматериала невозможно, так как их нельзя собрать как из питательной среды и -за образования (после окукливания гусениц) п ютного субстрата, так и с поверхности окуклива ікформаційного фонду експертизи № 20 П і СМ О 00 о см см 22798 ния - из-за достаточно прочной связи кокона куколки с этой поверхностью В основу изобретения поставлена задача усовершенствования устройства для откладки и сбора яиц насекомых, в конструкции которого применен пенал для отрождения насекомых с открытой верхней частью и размещенной в нем кассетой с перфорированными стенками, в которой находится исходный биоматериал - куколки бабочек За счет этого исключается травмирование насекомых, поступающих в устройство для откладки яиц, что соответственно веде г к увеличению количества откладываемых яиц, снижению трудозатрат при работе с устройством, повышению производительности устройства и обеспечению непрерывности технологического процесса сбора яиц при массовом производстве, а также улучшению условий труда для обслуживающего персонала, т к при этом отсутствует прямой контакт людей с пыльцой насекомых Решение поставленной задачи достигается тем, что предложенное устройство для откладки и сбора яиц насекомых, содержащее камеру и сборник яиц под ней, согласно изобретению, снабжено пеналом для отрождения насекомых с открытой верхней частью, в котором размещена кассета с перфорированными стенками, а камера образована сетчатым днищем и крышкой, соединенными обечайкой, в днище выполнено окно, а на внутренней поверхности крышки над окном размещена пластина, при этом, пенал и камера выполнены с возможностью совмещения открытой верхней части пенала с окном днища камеры, а внутренняя поверхность пенала, обечайки и пластина выполнены из материала с гладкой поверхностью Размер перфорации стенок кассеты и зазор между стенками кассеты и пенала должны быть не меньше размера насекомого, а размеры пластины не менее размера окна днища камеры В заявляемом устройстве поставленная задача эффективно решается за счет того, что бабочки, отрождающиеся в кассете с куколками, находящейся в пенале, вследствие отрицательного геотаксиса естественным путем через зазор между кассетой и пеналом и окно в днище поступают в камеру, где откладывают яйца на сетчатых поверхностях камеры за исключением гладких поверхностей пластины, внутренних стенок пенала и обечайки камеры Яйца ссыпаются через ячейки крышки и днища в сборник, размещенный под камерой В предложенном устройстве максимально используются сетчатые поверхности крышки и днища камеры для кладки яиц, т к в силу естественного инстинкта бабочки не откладывают яиц на гладкой поверхности, что и предусмотрено конструкцией устройства Это обеспечивает практически 100%-ный сбор яиц насекомых, имеющих сыпучие сухие кладки, по отношению к расчетному Размещение пластины с гладкой поверхностью на внутренней поверхности крышки камеры соответственно над окном днища и выбор размеров ее не меньше размера окна в днище устраняет возможность откладки бабочками яиц над окном днища и соответственно осыпанию их в пенал, что могло бы уменьшить выход яиц Этой же цели подчинено и выполнение из гладкого материала внутренней поверхности пенала и обечайки Конструкция устройства позволяет при необходимости проводить замену отработанных элементов камеры либо пенала - в зависимости от конкретных условий производства Размер перфорации стенок кассеты и зазор между нею и стенками пенала выбирается не меньше размера насекомого для исключения травмирования бабочек и обеспечения свободного доступа их в камеру На чертеже изображено предлагаемое устройство Устройство содержит камеру 1, сборник яиц 2 и пенал 3 Камера выполнена в виде сетчатых днища 4 и крышки 5, соединенных обечайкой 6 В центральной части днища 4 имеется окно 7 для стыковки камеры 1 устройства с пеналом 3, а в центральной части крышки 5 на ее внутренней поверхности напротив окна 7 днища установлена пластина 8 Внутри пенала 3, выполненного с открытой верхней частью, установлена разъемная кассета 9 куколочным материалом 10, представляющим собой остатки пищевого субстрата с окуклившимися в нем гусеницами насекомых Боковая поверхность кассеты 9 выполнена из перфорированного материала Размер перфорации и величина зазора между боковыми стенками пенала 3 и кассетой 9 не менее размера насекомого Внутренние поверхности обечайки 6 камеры 1, пенала 3 и пластины 8 выполнены из материала с гладкой поверхностью, например из оргстекла, винипласта и т п Работа устройства осуществляется следующим образом Куколочный материал 10 помещают в перфорированную кассету 9 и последнюю усганавливают в пенал 3 Отродившиеся бабочки, выходя через перфорацию на поверхность кассеты 9 под действием физиологических свойств - отрицательного геотаксиса, поднимаются по стенкам кассеты и через окно 7 в днище 4 накапливаются в камере 1 Бабочки размещаются на сетчатых днище 4 и крышке 5, исключая пластину 8 и обечайку 6 камеры 1, откладывают яйца, которые затем ссыпаются в сборник яиц 2 Учитывая, что бабочки не откладывают яйца на гладкой поверхности, внутренние поверхности обечайки б камеры 1, пенала 3 и пластины 7 выполнены из материала с гладкой поверхностью, что сводит к минимуму потери при сборе яиц насекомых, особенно при массовом производстве Отрождающиеся из куколочного материала бабочки не требуют отлова и запуска их в камеру для кладки яиц, что при массовом производстве связано с большими техническими трудностями и трудоемко, а с минимальными потерями в силу естественного инстинкта накапливаются в камере, где происходит откладка яиц Таким образом, заявляемое устройство позволяет увеличить выход яиц, повысить производительность и обеспечить непрерывность технологического процесса при массовом производстве, т к исключается ручная обработка исходного биоматериала (бабочек) и непосредственный контакт обслуживающего персонала с аллергическими веществами пыльцы, т е облегчить условия труда 22798 Тираж 50 екз Вщкрите акціонерне товариство «Патент» Україна 88000, м Ужгород, вул Гагаріна 101 (03122)3- 72-89 (03122)2-57-03
