Упаковка у вигляді валізки для дитячих ігор

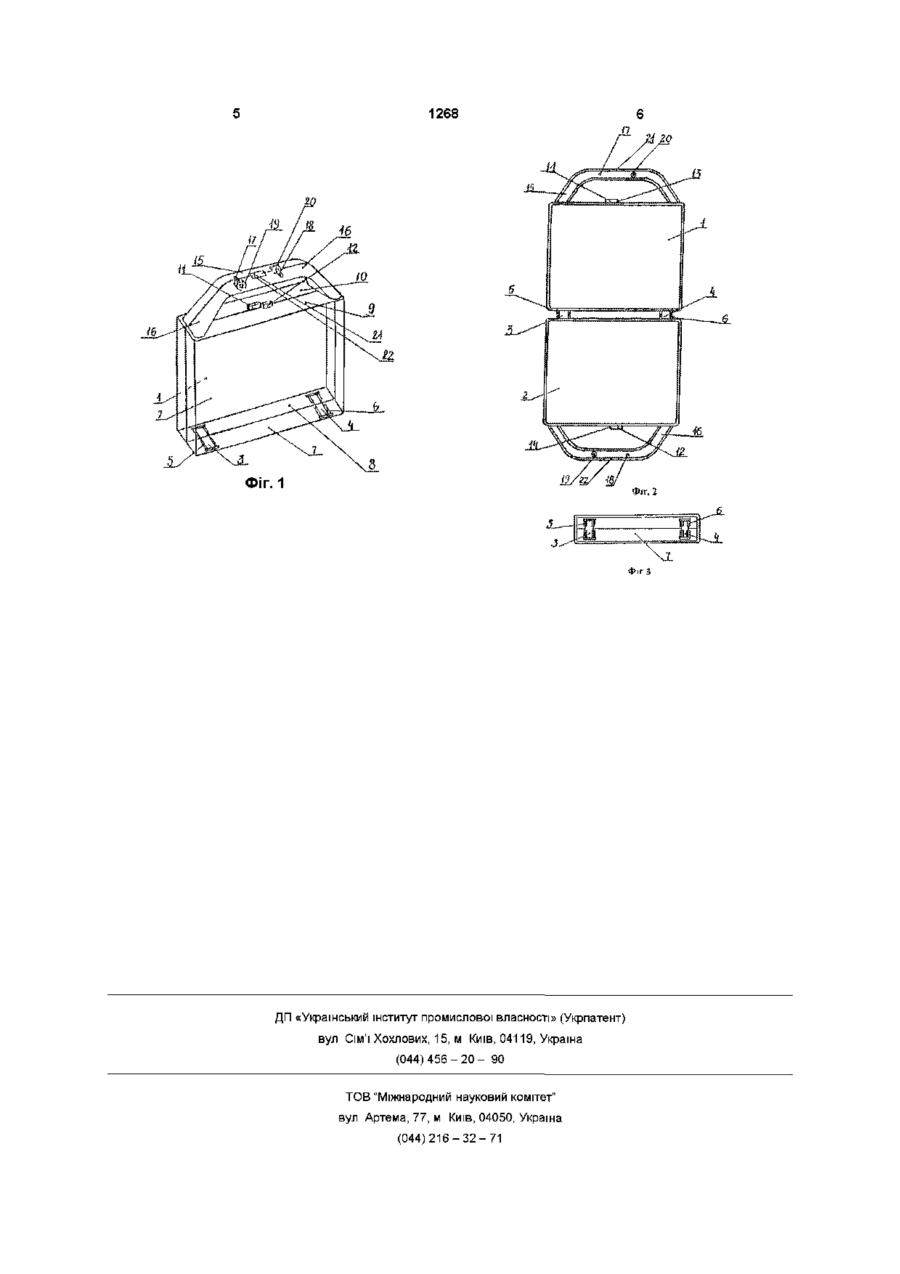

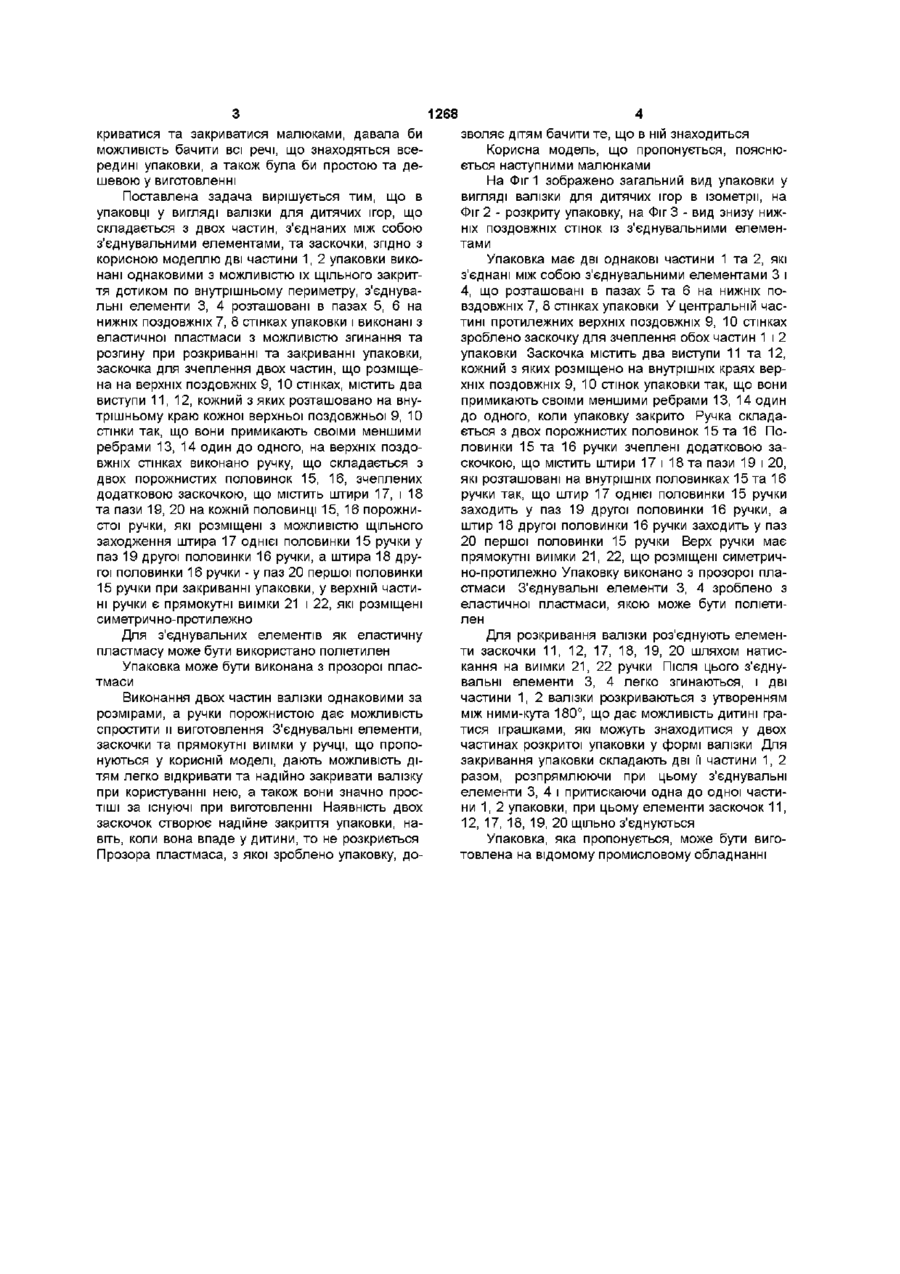

1 Упаковка у вигляді валізки для дитячих ігор, що складається з двох частин, з'єднаних між собою з'єднувальними елементами, та защіпки, яка відрізняється тим, що дві частини упаковки виконані однаковими з можливістю їх щільного закриття дотиком по внутрішньому периметру, з'єднувальні елементи розташовані в пазах на нижніх поздовжніх стінках упаковки і виконані з еластичної пластмаси з можливістю згинання та розгинання при розкриванні та закриванні упаковки, защіпка для зчеплення двох частин, що розміщена на верхніх поздовжніх стінках, містить два виступи, кожний з яких розташовано на внутрішньому краю кожної верхньої поздовжньої стінки так, що вони примикають своїми меншими ребрами один до одного, на верхніх поздовжніх стінках виконано ручку, що складається з двох порожнистих половинок, зчеплених додатковою защіпкою, що містить штирі та пази на кожній половинці порожнистої ручки, які розміщені з можливістю щільного входження штиря однієї половинки ручки у паз другої половинки ручки, а штиря другої половинки ручки - у паз першої половинки ручки при закритті упаковки, у верхній частині ручки є прямокутні виїмки, які розміщені симетрично-протилежно 2 Упаковка за п 1, яка відрізняється тим, що для з'єднувальних елементів як еластичну пластмасу використано поліетилен 3 Упаковка за п 1, яка відрізняється тим, що вона виконана з прозорої пластмаси Корисна модель належить до тари для зберігання виробів, зокрема дитячих ігор, наприклад, кубиків Відомо футляр, що містить кришку та днище, які з'єднані між собою петлями як частинами монолітної структури, та заскочку Футляр виконано з термопластичного синтетичного полімерного композиційного матеріалу [патент США 4,401,230, B65D43/14, 1983] Відомо контейнер, що містить корпус і кришку, що з'єднані елементами, які є єдиним цілим з контейнером, при цьому контейнер виконано з пластичного матеріалу, обраного з групи, що містить поліетилен та пластик на основі ВІНІЛОВИХ полімерів Контейнер призначено для господарських цілей [патент США 2,842,178, С1 150-5, 1958] Вказані упаковки не можуть бути використані для дитячих ігор, тому що такі конструкції не дозволяють дитині їх легко відкривати та закривати, до того ж дитина не може бачити, що знаходиться всередині упаковки Відомо також упаковку для демонстрації різних виробів, що містить корпус і кришку, петлі для їх з'єднання та заскочку, причому на кришці є віконце [патент США 4,361,226, B65D23/54, 1982] Наявність віконца поліпшує конструкцію, але не усуває інших недоліків попередніх конструкцій Найбільш близьким до корисної моделі, що заявляється, є контейнер для зберігання та показу речі, який містить дві основні частини, що з'єднані між собою шарніром, заскочку та прозору ділянку на одній з частин для можливості бачити річ, що знаходиться у контейнеру [PCT/US95/09753, B65D25/54, 1995] У даному контейнері при його закриванні одна частина повністю заходить у другу частину Контейнер призначено, в основному, для зберігання лікарських засобів, здебільшого у кишені, а для використання його для дитячих ігор потрібні ручка, більш надійні з'єднувальні елементи та заскочка Крім того, як і в попередній конструкції, віконце не дозволяє бачити повністю всі речі, що знаходяться в упаковці В основу корисної моделі поставлена задача створити упаковку для дитячих ігор, наприклад, для кубиків, дві частини якої мали б прості конструкцію і з'єднувальні елементи для закриття та відкриття, яка могла би легко переноситися, роз 00 (О 1268 криватися та закриватися малюками, давала би можливість бачити всі речі, що знаходяться всередині упаковки, а також була би простою та дешевою у виготовленні Поставлена задача вирішується тим, що в упаковці у вигляді валізки для дитячих ігор, що складається з двох частин, з'єднаних між собою з'єднувальними елементами, та заскочки, згідно з корисною моделлю дві частини 1, 2 упаковки виконані однаковими з можливістю їх щільного закриття дотиком по внутрішньому периметру, з'єднувальні елементи 3, 4 розташовані в пазах 5, 6 на нижніх поздовжніх 7, 8 стінках упаковки і виконані з еластичної пластмаси з можливістю згинання та розгину при розкриванні та закриванні упаковки, заскочка для зчеплення двох частин, що розміщена на верхніх поздовжніх 9, 10 стінках, містить два виступи 11, 12, кожний з яких розташовано на внутрішньому краю кожної верхньої поздовжньої 9, 10 стінки так, що вони примикають своїми меншими ребрами 13, 14 один до одного, на верхніх поздовжніх стінках виконано ручку, що складається з двох порожнистих половинок 15, 16, зчеплених додатковою заскочкою, що містить штири 17, і 18 та пази 19, 20 на кожній половинці 15, 16 порожнистої ручки, які розміщені з можливістю щільного заходження штира 17 однієї половинки 15 ручки у паз 19 другої половинки 16 ручки, а штира 18 другої половинки 16 ручки - у паз 20 першої половинки 15 ручки при закриванні упаковки, у верхній частині ручки є прямокутні виїмки 21 і 22, які розміщені симетрично-протилежно зволяє дітям бачити те, що в ній знаходиться Корисна модель, що пропонується, пояснюється наступними малюнками На Фіг 1 зображено загальний вид упаковки у вигляді валізки для дитячих ігор в ізометрії, на Фіг 2 - розкриту упаковку, на Фіг 3 - вид знизу нижніх поздовжніх стінок із з'єднувальними елементами Упаковка має дві однакові частини 1 та 2, які з'єднані між собою з'єднувальними елементами 3 і 4, що розташовані в пазах 5 та 6 на нижніх повздовжніх 7, 8 стінках упаковки У центральній частині протилежних верхніх поздовжніх 9, 10 стінках зроблено заскочку для зчеплення обох частин 1 і 2 упаковки Заскочка містить два виступи 11 та 12, кожний з яких розміщено на внутрішніх краях верхніх поздовжніх 9, 10 стінок упаковки так, що вони примикають своїми меншими ребрами 13, 14 один до одного, коли упаковку закрито Ручка складається з двох порожнистих половинок 15 та 16 Половинки 15 та 16 ручки зчеплені додатковою заскочкою, що містить штири 17 і 18 та пази 19 і 20, які розташовані на внутрішніх половинках 15 та 16 ручки так, що штир 17 однієї половинки 15 ручки заходить у паз 19 другої половинки 16 ручки, а штир 18 другої половинки 16 ручки заходить у паз 20 першої половинки 15 ручки Верх ручки має прямокутні виїмки 21, 22, що розміщені симетрично-протилежно Упаковку виконано з прозорої пластмаси З'єднувальні елементи 3, 4 зроблено з еластичної пластмаси, якою може бути поліетилен Для з'єднувальних елементів як еластичну пластмасу може бути використано поліетилен Упаковка може бути виконана з прозорої пластмаси Виконання двох частин валізки однаковими за розмірами, а ручки порожнистою дає можливість спростити и виготовлення З'єднувальні елементи, заскочки та прямокутні виїмки у ручці, що пропонуються у корисній моделі, дають можливість дітям легко відкривати та надійно закривати валізку при користуванні нею, а також вони значно простіші за існуючі при виготовленні Наявність двох заскочок створює надійне закриття упаковки, навіть, коли вона впаде у дитини, то не розкриється Прозора пластмаса, з якої зроблено упаковку, до Для розкривання валізки роз'єднують елементи заскочки 11, 12, 17, 18, 19, 20 шляхом натискання на виїмки 21, 22 ручки Після цього з'єднувальні елементи 3, 4 легко згинаються, і дві частини 1, 2 валізки розкриваються з утворенням між ними-кута 180°, що дає можливість дитині гратися іграшками, які можуть знаходитися у двох частинах розкритої упаковки у формі валізки Для закривання упаковки складають дві її частини 1, 2 разом, розпрямлюючи при цьому з'єднувальні елементи 3, 4 і притискаючи одна до одної частини 1, 2 упаковки, при цьому елементи заскочок 11, 12, 17, 18, 19, 20 щільно з'єднуються Упаковка, яка пропонується, може бути виготовлена на відомому промисловому обладнанні 1268 гігд 46 ФІГ. 1 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
