Пробка до пляшки

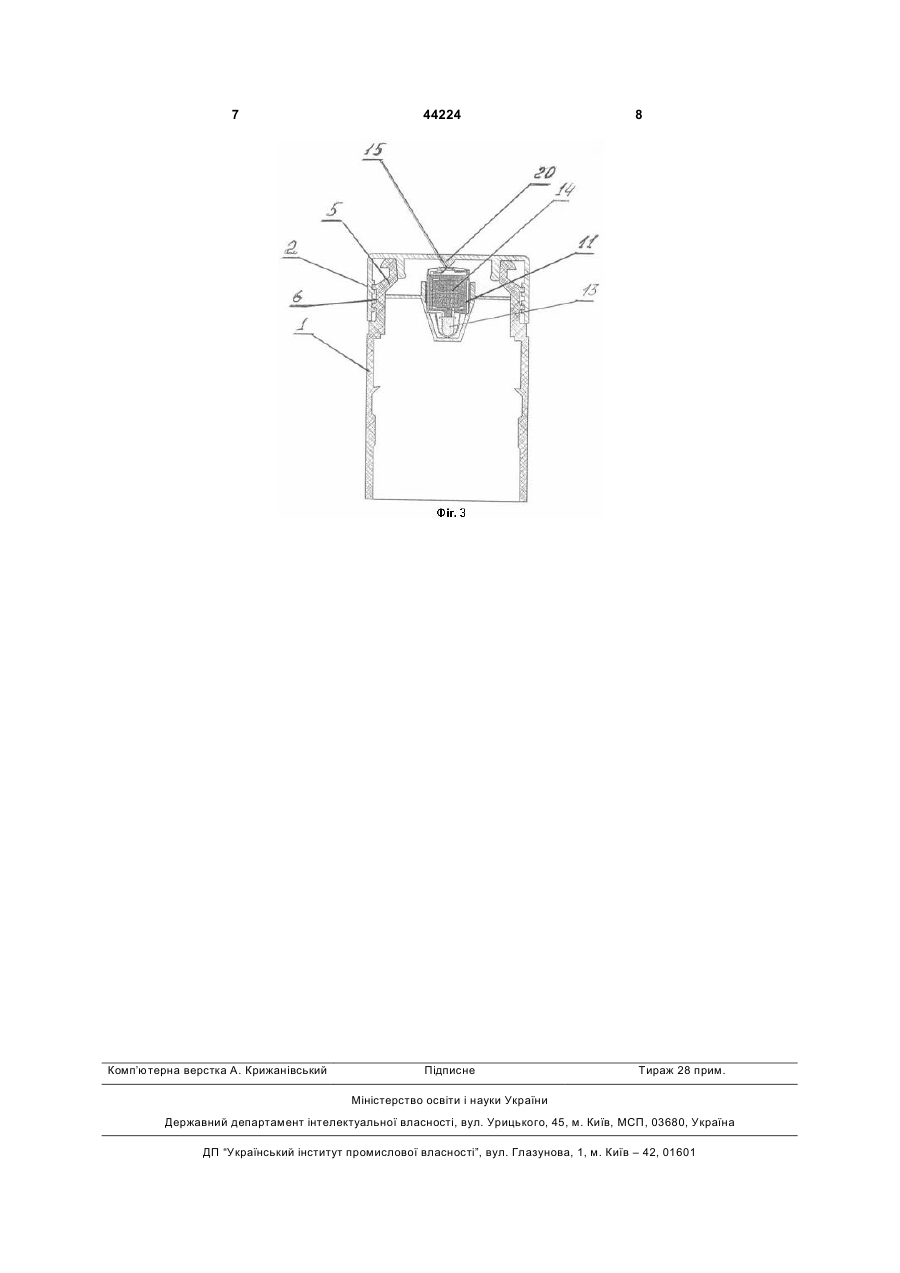

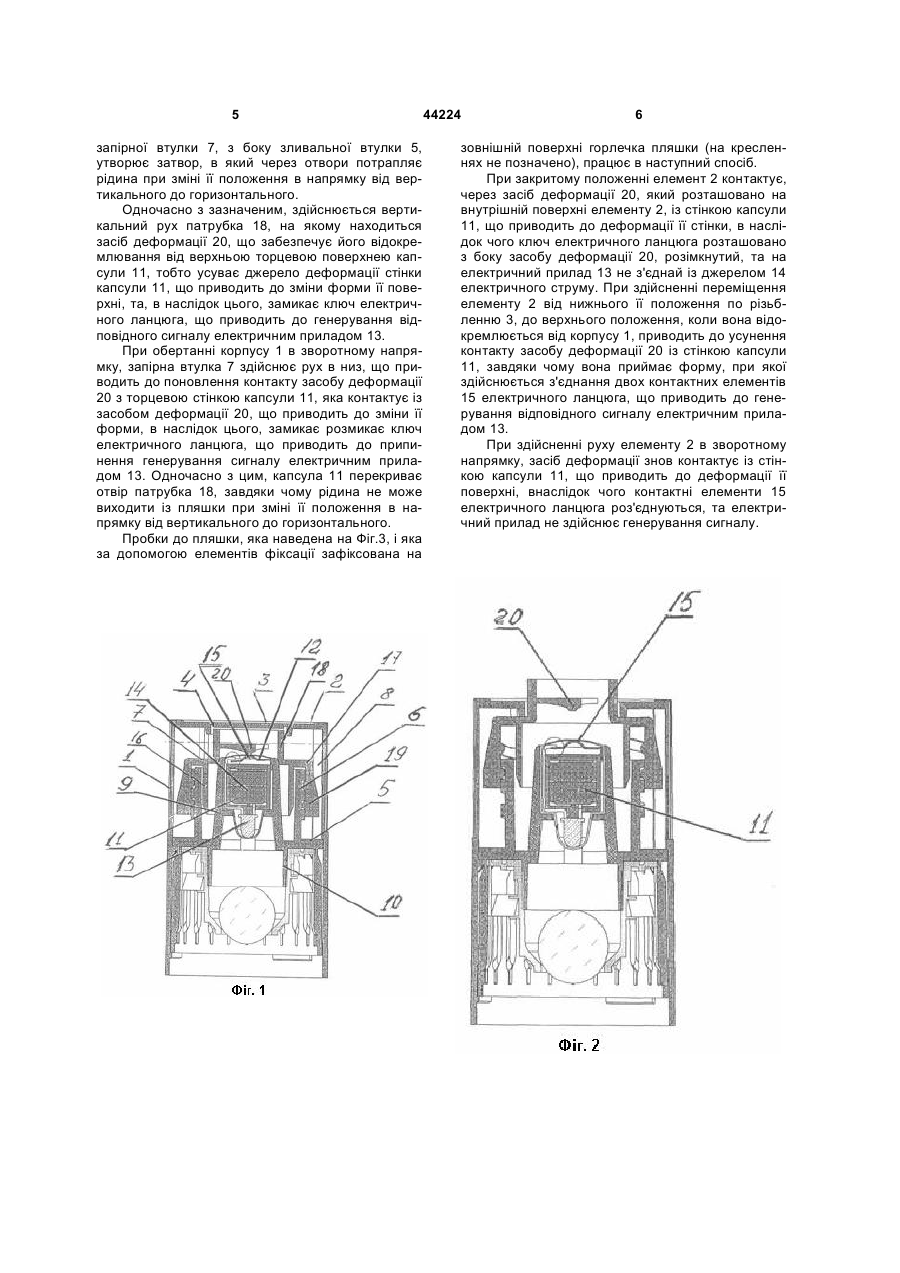

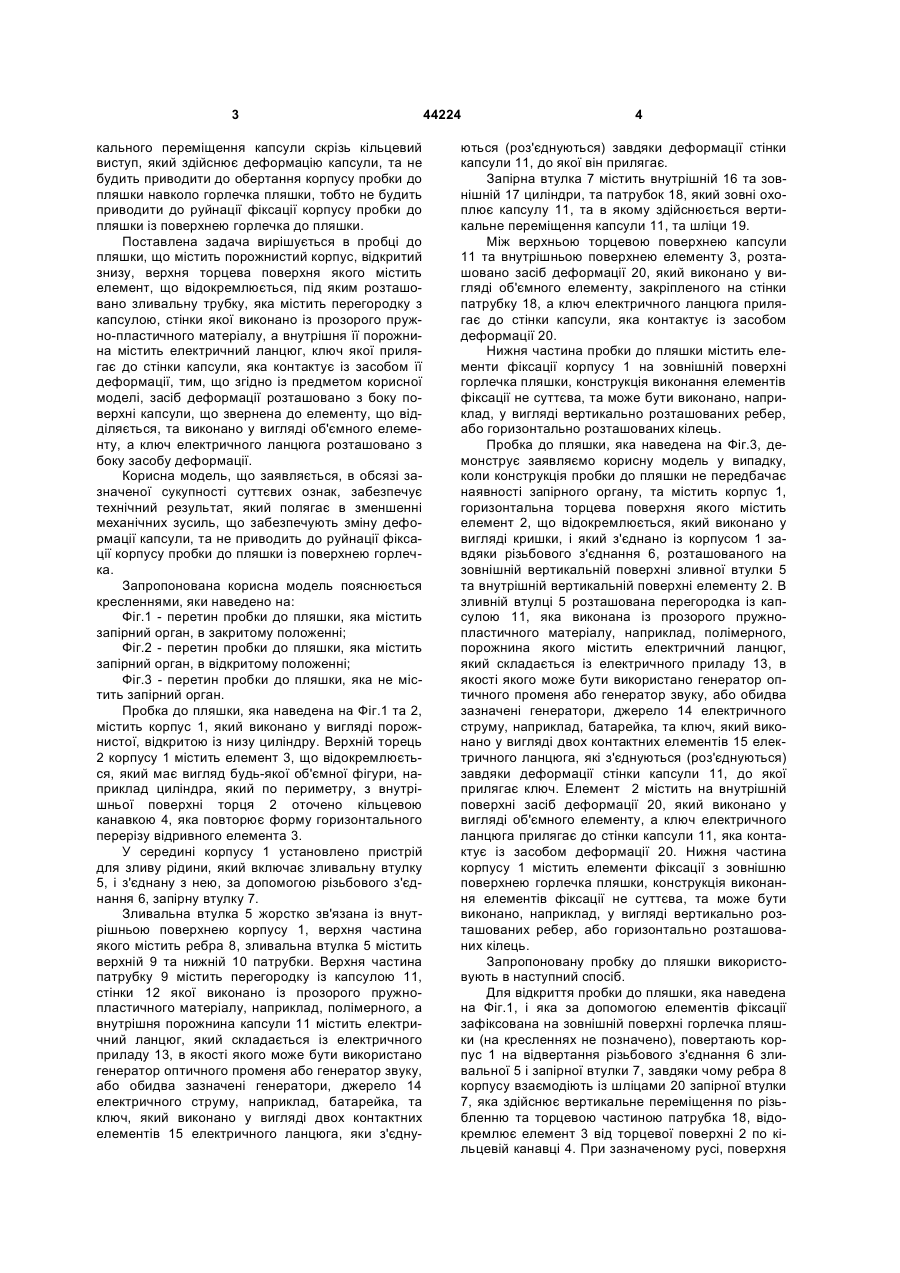

Пробка до пляшки, що містить порожнистий корпус, відкритий знизу, верхня торцева поверхня 3 кального переміщення капсули скрізь кільцевий виступ, який здійснює деформацію капсули, та не будить приводити до обертання корпусу пробки до пляшки навколо горлечка пляшки, тобто не будить приводити до руйнації фіксації корпусу пробки до пляшки із поверхнею горлечка до пляшки. Поставлена задача вирішується в пробці до пляшки, що містить порожнистий корпус, відкритий знизу, верхня торцева поверхня якого містить елемент, що відокремлюється, під яким розташовано зливальну трубку, яка містить перегородку з капсулою, стінки якої виконано із прозорого пружно-пластичного матеріалу, а внутрішня її порожнина містить електричний ланцюг, ключ якої прилягає до стінки капсули, яка контактує із засобом її деформації, тим, що згідно із предметом корисної моделі, засіб деформації розташовано з боку поверхні капсули, що звернена до елементу, що відділяється, та виконано у вигляді об'ємного елементу, а ключ електричного ланцюга розташовано з боку засобу деформації. Корисна модель, що заявляється, в обсязі зазначеної сукупності суттєвих ознак, забезпечує технічний результат, який полягає в зменшенні механічних зусиль, що забезпечують зміну деформації капсули, та не приводить до руйнації фіксації корпусу пробки до пляшки із поверхнею горлечка. Запропонована корисна модель пояснюється кресленнями, яки наведено на: Фіг.1 - перетин пробки до пляшки, яка містить запірний орган, в закритому положенні; Фіг.2 - перетин пробки до пляшки, яка містить запірний орган, в відкритому положенні; Фіг.3 - перетин пробки до пляшки, яка не містить запірний орган. Пробка до пляшки, яка наведена на Фіг.1 та 2, містить корпус 1, який виконано у вигляді порожнистої, відкритою із низу циліндру. Верхній торець 2 корпусу 1 містить елемент 3, що відокремлюється, який має вигляд будь-якої об'ємної фігури, наприклад циліндра, який по периметру, з внутрішньої поверхні торця 2 оточено кільцевою канавкою 4, яка повторює форму горизонтального перерізу відривного елемента 3. У середині корпусу 1 установлено пристрій для зливу рідини, який включає зливальну втулку 5, і з'єднану з нею, за допомогою різьбового з'єднання 6, запірну втулку 7. Зливальна втулка 5 жорстко зв'язана із внутрішньою поверхнею корпусу 1, верхня частина якого містить ребра 8, зливальна втулка 5 містить верхній 9 та нижній 10 патрубки. Верхня частина патрубку 9 містить перегородку із капсулою 11, стінки 12 якої виконано із прозорого пружнопластичного матеріалу, наприклад, полімерного, а внутрішня порожнина капсули 11 містить електричний ланцюг, який складається із електричного приладу 13, в якості якого може бути використано генератор оптичного променя або генератор звуку, або обидва зазначені генератори, джерело 14 електричного струму, наприклад, батарейка, та ключ, який виконано у вигляді двох контактних елементів 15 електричного ланцюга, яки з'єдну 44224 4 ються (роз'єднуються) завдяки деформації стінки капсули 11, до якої він прилягає. Запірна втулка 7 містить внутрішній 16 та зовнішній 17 циліндри, та патрубок 18, який зовні охоплює капсулу 11, та в якому здійснюється вертикальне переміщення капсули 11, та шліци 19. Між верхньою торцевою поверхнею капсули 11 та внутрішньою поверхнею елементу 3, розташовано засіб деформації 20, який виконано у вигляді об'ємного елементу, закріпленого на стінки патрубку 18, а ключ електричного ланцюга прилягає до стінки капсули, яка контактує із засобом деформації 20. Нижня частина пробки до пляшки містить елементи фіксації корпусу 1 на зовнішній поверхні горлечка пляшки, конструкція виконання елементів фіксації не суттєва, та може бути виконано, наприклад, у вигляді вертикально розташованих ребер, або горизонтально розташованих кілець. Пробка до пляшки, яка наведена на Фіг.3, демонструє заявляємо корисну модель у випадку, коли конструкція пробки до пляшки не передбачає наявності запірного органу, та містить корпус 1, горизонтальна торцева поверхня якого містить елемент 2, що відокремлюється, який виконано у вигляді кришки, і який з'єднано із корпусом 1 завдяки різьбового з'єднання 6, розташованого на зовнішній вертикальній поверхні зливної втулки 5 та внутрішній вертикальній поверхні елементу 2. В зливній втулці 5 розташована перегородка із капсулою 11, яка виконана із прозорого пружнопластичного матеріалу, наприклад, полімерного, порожнина якого містить електричний ланцюг, який складається із електричного приладу 13, в якості якого може бути використано генератор оптичного променя або генератор звуку, або обидва зазначені генератори, джерело 14 електричного струму, наприклад, батарейка, та ключ, який виконано у вигляді двох контактних елементів 15 електричного ланцюга, які з'єднуються (роз'єднуються) завдяки деформації стінки капсули 11, до якої прилягає ключ. Елемент 2 містить на внутрішній поверхні засіб деформації 20, який виконано у вигляді об'ємного елементу, а ключ електричного ланцюга прилягає до стінки капсули 11, яка контактує із засобом деформації 20. Нижня частина корпусу 1 містить елементи фіксації з зовнішню поверхнею горлечка пляшки, конструкція виконання елементів фіксації не суттєва, та може бути виконано, наприклад, у вигляді вертикально розташованих ребер, або горизонтально розташованих кілець. Запропоновану пробку до пляшки використовують в наступний спосіб. Для відкриття пробки до пляшки, яка наведена на Фіг.1, і яка за допомогою елементів фіксації зафіксована на зовнішній поверхні горлечка пляшки (на кресленнях не позначено), повертають корпус 1 на відвертання різьбового з'єднання 6 зливальної 5 і запірної втулки 7, завдяки чому ребра 8 корпусу взаємодіють із шліцами 20 запірної втулки 7, яка здійснює вертикальне переміщення по різьбленню та торцевою частиною патрубка 18, відокремлює елемент 3 від торцевої поверхні 2 по кільцевій канавці 4. При зазначеному русі, поверхня 5 запірної втулки 7, з боку зливальної втулки 5, утворює затвор, в який через отвори потрапляє рідина при зміні її положення в напрямку від вертикального до горизонтального. Одночасно з зазначеним, здійснюється вертикальний рух патрубка 18, на якому находиться засіб деформації 20, що забезпечує його відокремлювання від верхньою торцевою поверхнею капсули 11, тобто усуває джерело деформації стінки капсули 11, що приводить до зміни форми її поверхні, та, в наслідок цього, замикає ключ електричного ланцюга, що приводить до генерування відповідного сигналу електричним приладом 13. При обертанні корпусу 1 в зворотному напрямку, запірна втулка 7 здійснює рух в низ, що приводить до поновлення контакту засобу деформації 20 з торцевою стінкою капсули 11, яка контактує із засобом деформації 20, що приводить до зміни її форми, в наслідок цього, замикає розмикає ключ електричного ланцюга, що приводить до припинення генерування сигналу електричним приладом 13. Одночасно з цим, капсула 11 перекриває отвір патрубка 18, завдяки чому рідина не може виходити із пляшки при зміні її положення в напрямку від вертикального до горизонтального. Пробки до пляшки, яка наведена на Фіг.3, і яка за допомогою елементів фіксації зафіксована на 44224 6 зовнішній поверхні горлечка пляшки (на кресленнях не позначено), працює в наступний спосіб. При закритому положенні елемент 2 контактує, через засіб деформації 20, який розташовано на внутрішній поверхні елементу 2, із стінкою капсули 11, що приводить до деформації її стінки, в наслідок чого ключ електричного ланцюга розташовано з боку засобу деформації 20, розімкнутий, та на електричний прилад 13 не з'єднай із джерелом 14 електричного струму. При здійсненні переміщення елементу 2 від нижнього її положення по різьбленню 3, до верхнього положення, коли вона відокремлюється від корпусу 1, приводить до усунення контакту засобу деформації 20 із стінкою капсули 11, завдяки чому вона приймає форму, при якої здійснюється з'єднання двох контактних елементів 15 електричного ланцюга, що приводить до генерування відповідного сигналу електричним приладом 13. При здійсненні руху елементу 2 в зворотному напрямку, засіб деформації знов контактує із стінкою капсули 11, що приводить до деформації її поверхні, внаслідок чого контактні елементи 15 електричного ланцюга роз'єднуються, та електричний прилад не здійснює генерування сигналу. 7 Комп’ютерна верстка А. Крижанівський 44224 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
