Спосіб електровимірювальної оцінки іскробезпечності індуктивних електричних ланцюгів змінного та пульсуючого постійного струму
Номер патенту: 4430
Опубліковано: 27.12.1994
Автори: Шатіло Олексій Миколайович, Коган Олександр Григорович, Залогін Олександр Сергійович
Формула / Реферат
Способ электроизмерительной оценки искробезопасности индуктивных электрических цепей переменного и пульсирующего постоянного токов, основанный на периодическом подключении и отключении модели разрядного промежутка к испытываемой цепи и определении максимального напряжения на разрядном промежутке, отличающийся тем, что, с целью повышения достоверности оценки искробезопасности индуктивных электрических цепей за счет определения и стабильного выделения в разряде максимальной величины энергии, момент подключения разрядного промежутка периодически изменяют, измеряя и фиксируя при этом амплитуду напряжения на разрядном промежутке до получения максимальной величины, причем шаг подключения выбирают равным интервалу времени, в течение которого амплитуда питающего испытываемую цепь напряжения изменяется не более чем на 10 %, а оценку искробезопасности индуктивных электрических цепей переменного и пульсирующего постоянного токов производят по полученной максимальной амплитуде напряжения.
Текст

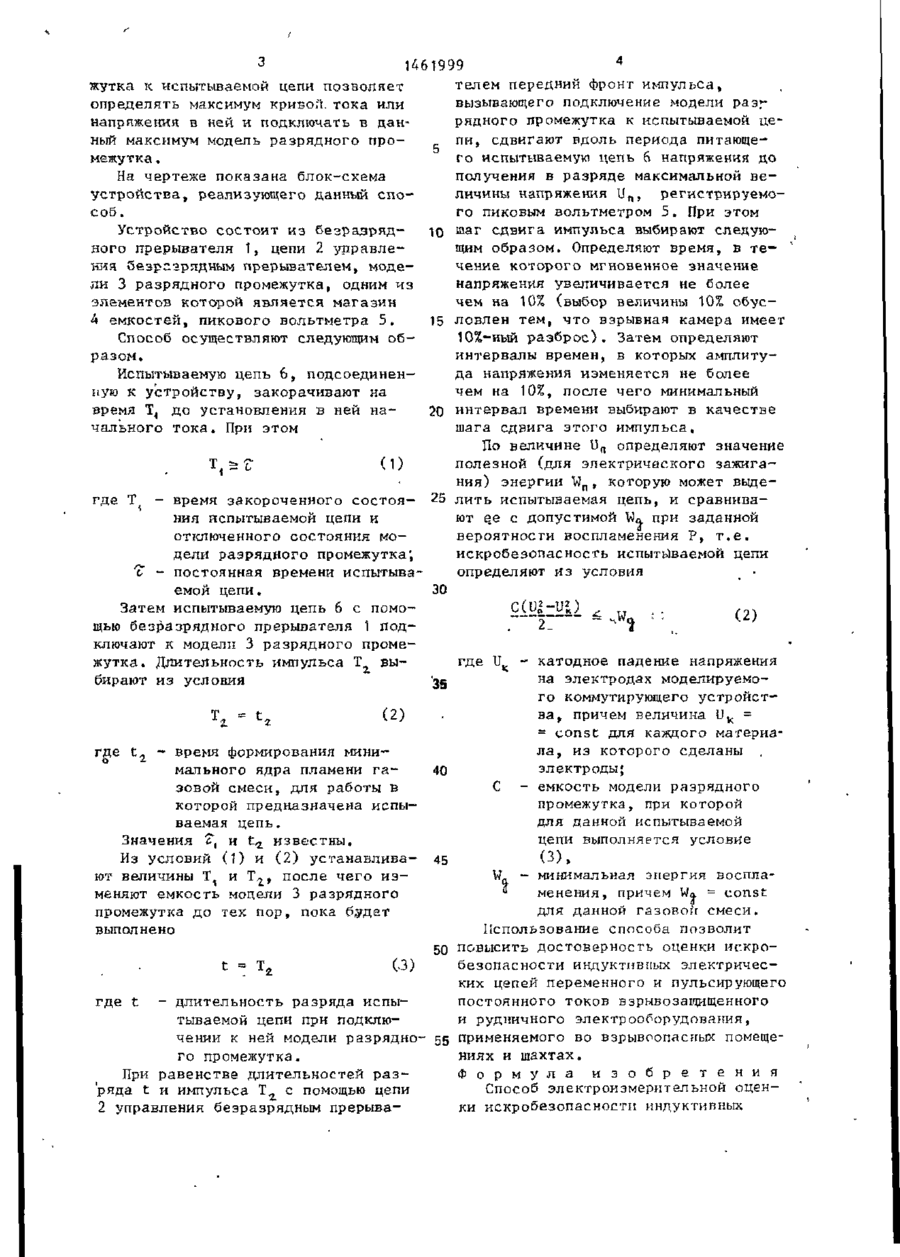

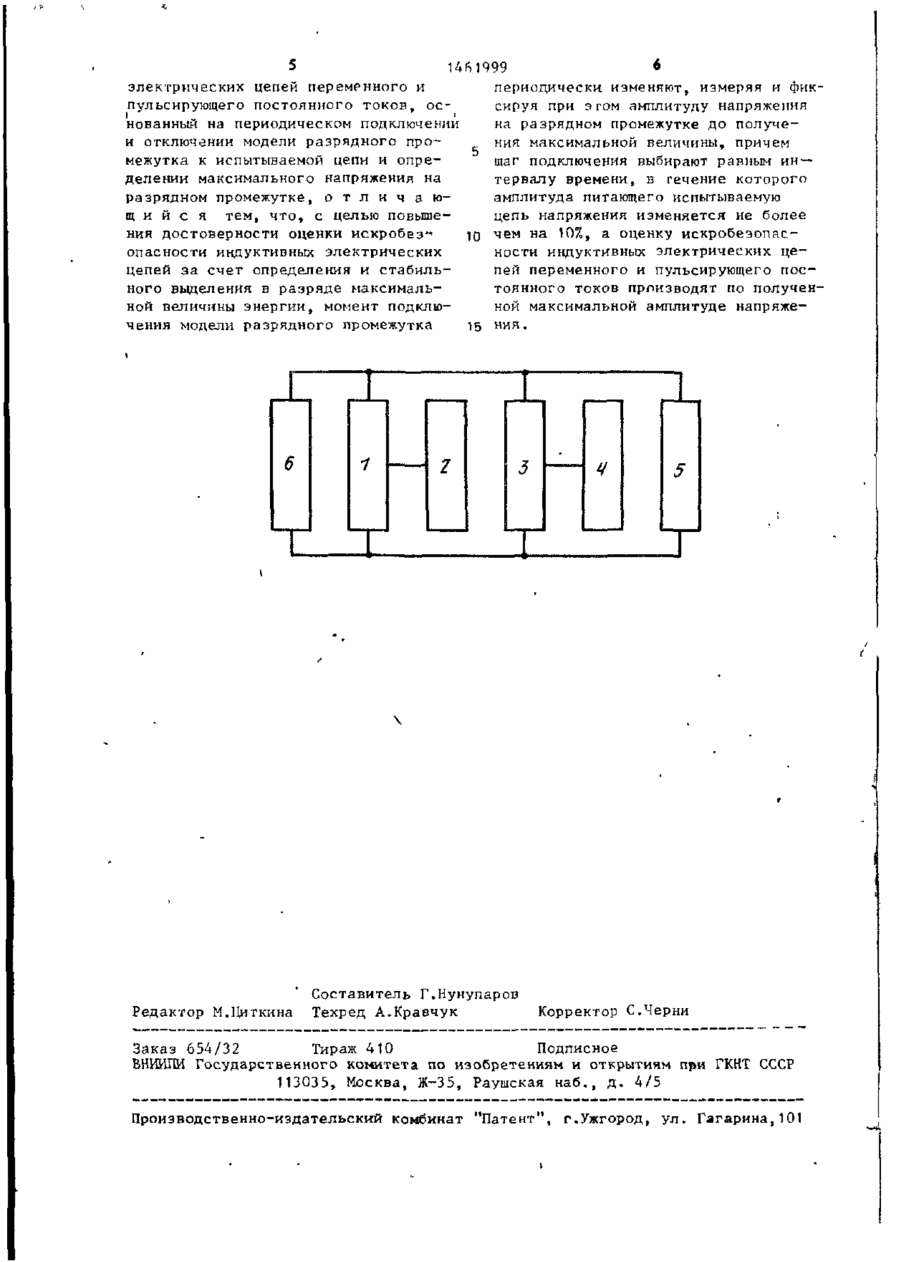

Изобретение относится к горной пром-сти и предназначено для оценки искробезопасности электрооборудования, работающего во взрывоопасных средах. Цель изобретения - повышение достоверности оценки искробезопасности индуктивных эл. цепей переменного и пульсирующего постоянного токов за счет определения и стабильного выделения в разряде макс. величины энергии. Периодически подключают к испытываемой цепи и отключают модель разрядного промежутка и определяют полезную энергию разряда. Момент подключения модели разрядного промежутка периодически изменяют, измеряя и фиксируя амплитуду напряжения на разрядном промежутке до получения макс, величины, по которой оценивают искробезопасность. Шаг изменения равен интервалу вррмени, в течение которого амплитуда питающего испытываемую цепь напряжения изменяется не бо (Л ,лее чем на 10%. 1"ил. 9» 1 Изобретение относится к горной промышленности и предназначено для электроизмерительной оценки искробезопасности цепей переменного и пульсирующего постоянного токов электрооборудования, работающего во взрывоопасных средах. Целью изобретения является повышение достоверности оценки искробезопас— ности индуктивных электрических цепей за счет определения и стабильного выделения в разряде максимальной величины энергии. г"—t ••* *
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for electric measurement evaluation of spark safety of inductive circuits of alternating and pulsing direct currents
Автори англійськоюKohan Oleksandr Hryhorovych, Zalohin Oleksandr Serhiiovych, Shatilo Oleksii Mykolaiovych
Назва патенту російськоюСпособ электроизмерительной оценки искробезопасности индуктивных электрических цепей переменного и пульсирующего постоянного токов
Автори російськоюКоган Александр Григорьевич, Залогин Александр Сергеевич, Шатило Алексей Николаевич
МПК / Мітки
МПК: E21F 9/00
Мітки: електровимірювальної, іскробезпечності, спосіб, електричних, ланцюгів, індуктивних, змінного, струму, пульсуючого, оцінки, постійного
