Пристрій для боротьби з колорадським жуком

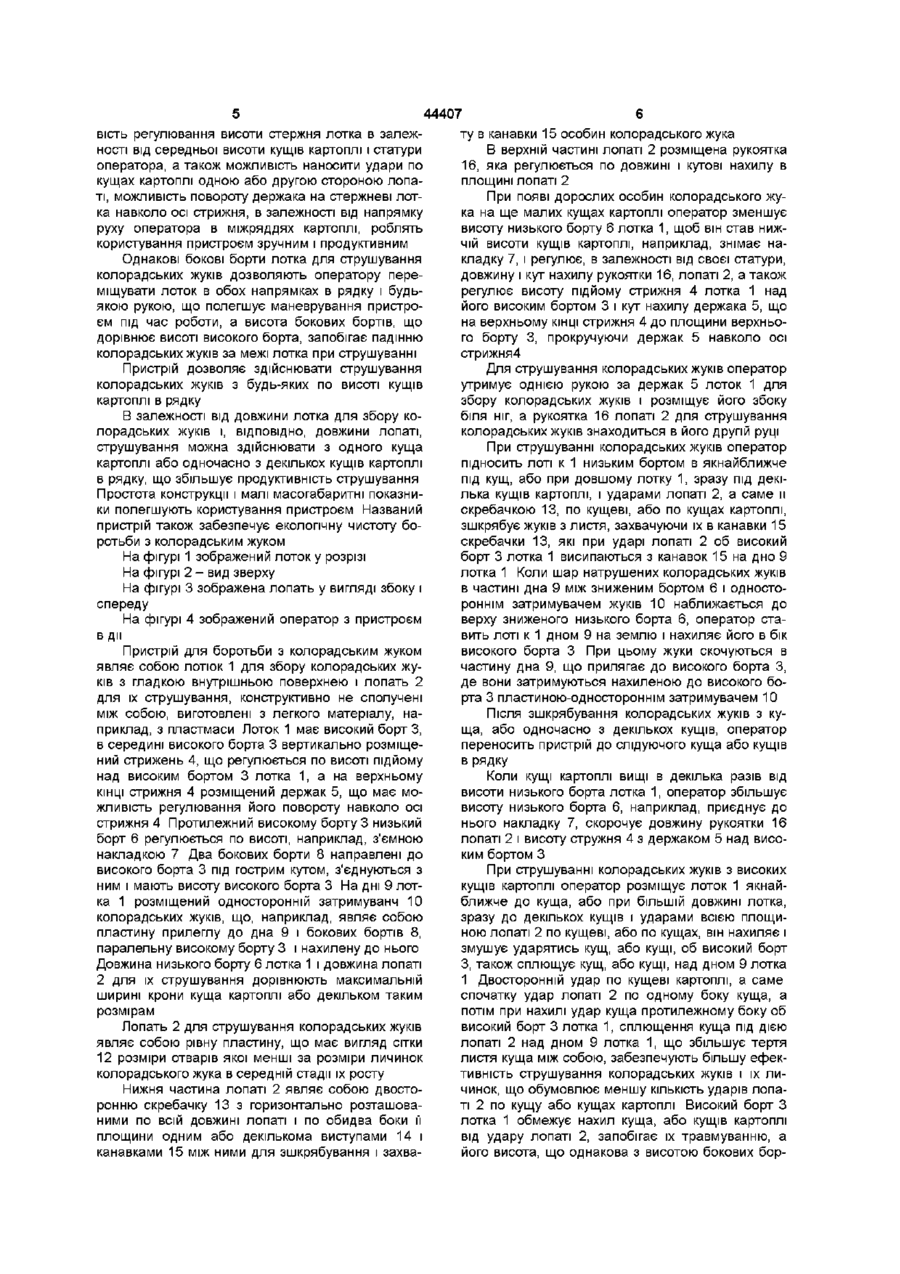

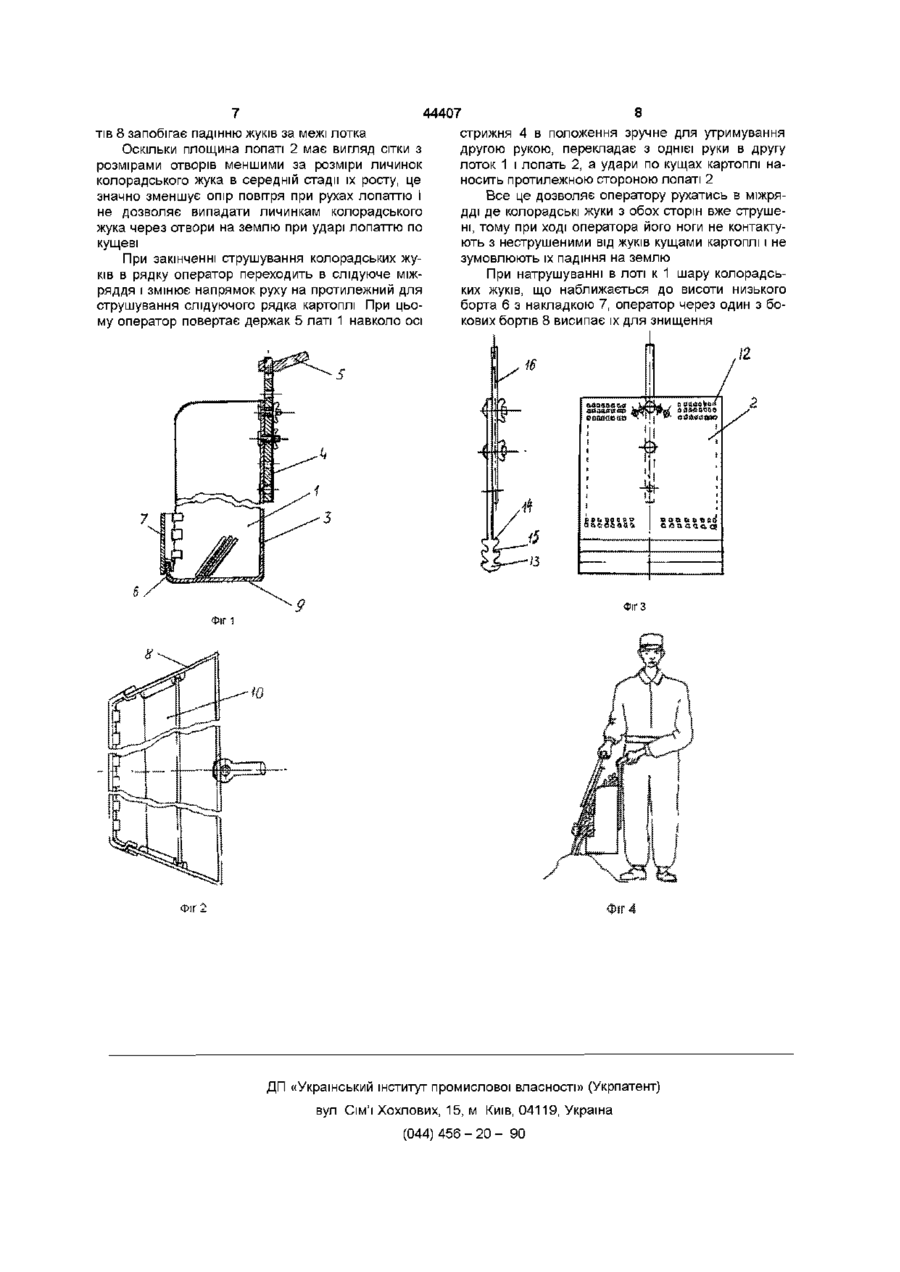

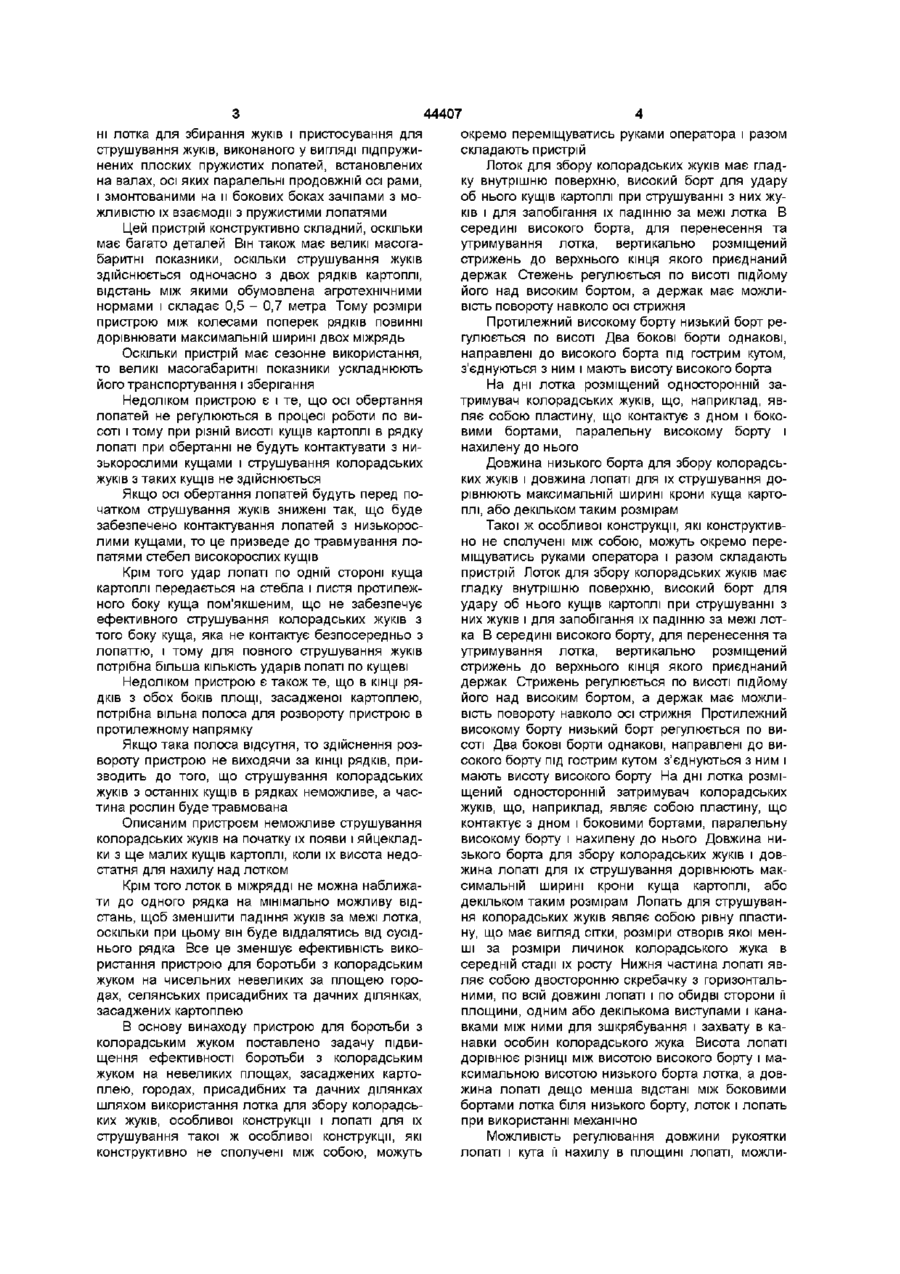

1 Пристрій для боротьби з колорадським жуком, що являє собою лотік для збору колорадських жуків з гладкою внутрішньою поверхнею і лопать для їх струшування, який відрізняється тим, що лотік для збору колорадських жуків має високий борт і протилежний йому низький борт, що регулюється по висоті, два однакові бокові борти направлені до високого борту під гострим кутом і з'єднані з ним, а висота високого борту і бокових бортів однакова і не менша максимальної висоти кущів картоплі, в середині високого борту вертикально розміщений стрижень з держаком, а на дні потока розміщений односторонній затримувач колорадських жуків, лопать для струшування колорадських жуків являє собою рівну пластину, що має вигляд сітки, нижня частина лопаті являє собою двосторонню скребачку, а в верхній частині лопаті розміщена рукоятка, висота лопаті дорівнює різниці між висотою високого борту і максимальною висотою низького Задача - підвищення ефективності боротьби з колорадським жуком на невеликих площах засаджених картоплею Відомий пристрій для збору комах описаний в авторському СВІДОЦТВІ на винахід СРСР №1690649 А1 А01М 5/02 автора С М Сидоренко Пристрій являє собою приймач, створений з двох шарнірно зв'язаних між собою частин, що утворюють в закритому положенні замкнутий контур, розташовані на них накопичувані для комах і механізм управління положенням частин приймача між верхніми краями частин приймача розташований шарнір вісь якого розміщена горизонтально бокові і нижні краї приймача виконані у вигляді тугих ниток зв'язаних накопичувачем для комах, а обидві частини приймача зв'язані за допомогою пружини Недоліком наведеного пристрою є його склад борту потока, а довжина лопаті дещо менша відстані між боковими бортами потока біля низького борту, потік і лопать при використанні механічно опосередковані оператором 2 Пристрій по п 1 , який відрізняється тим, що стрижень потока регулюється по висоті, а розміщений на його верхньому КІНЦІ держак має можливість його повороту навколо осі стрижня 3 Пристрій по п 1, який відрізняється тим, що в лопаті отвори сітки менші за розміри личинок колорадського жука в середній стадії їх росту 4 Пристрій по п 1 , який відрізняється тим, що двостороння скребачка являє собою горизонтально розташовані по обидва боки лопаті по всій її довжині один або декілька виступів і канавок для зшкрябування і захвату особин колорадського жука 5 Пристрій по п 1 , який відрізняється тим, що довжина низького борту потока для збору колорадських жуків дорівнює максимальній ширині куща картоплі або декільком таким розмірам 6 Пристрій по п 1 , який відрізняється тим, що рукоятка лопаті регулюється по довжині і куту нахилу в площині лопаті ність у користуванні і низька продуктивність, оскільки для струшування комах потрібно виконати багато підготовчих операцій, а саме підняти пристрій над кущем, розкрити його, опустити на кущ, закрити, струсити комах, потім знову розкрити і підняти над кущем Крім того у пристрою немає засобу струшування комах і оператор вимушений виконувати цю операцію безпосередньо рукою, для чого йому потрібно нагинатись над кожним кущем, а рука оператора не є ефективним засобом для струшування комах Відомий також пристрій для боротьби з колорадським жуком, описаний в авторському СВІДОЦТВІ СРСР №1565443 А1 А01М 5/04 автора Т Шарафіаламова Пристрій складається з рами, встановленої на опорних колесах, розташованого в и нижній части 44407 ні лотка для збирання жуків і пристосування для струшування жуків, виконаного у вигляді підпружинених плоских пружистих лопатей, встановлених на валах, осі яких паралельні продовжній осі рами, і змонтованими на и бокових боках зачіпами з можливістю їх взаємодії з пружистими лопатями Цей пристрій конструктивно складний, оскільки має багато деталей Він також має великі масогабаритні показники, оскільки струшування жуків здійснюється одночасно з двох рядків картоплі, відстань між якими обумовлена агротехнічними нормами і складає 0,5 - 0,7 метра Тому розміри пристрою між колесами поперек рядків повинні дорівнювати максимальній ширині двох міжрядь Оскільки пристрій має сезонне використання, то великі масогабаритні показники ускладнюють його транспортування і зберігання Недоліком пристрою є і те, що осі обертання лопатей не регулюються в процесі роботи по висоті і тому при різній висоті кущів картоплі в рядку лопаті при обертанні не будуть контактувати з низькорослими кущами і струшування колорадських жуків з таких кущів не здійснюється Якщо осі обертання лопатей будуть перед початком струшування жуків знижені так, що буде забезпечено контактування лопатей з низькорослими кущами, то це призведе до травмування лопатями стебел високорослих кущів Крім того удар лопаті по одній стороні куща картоплі передається на стебла і листя протилежного боку куща пом'якшеним, що не забезпечує ефективного струшування колорадських жуків з того боку куща, яка не контактує безпосередньо з лопаттю, і тому для повного струшування жуків потрібна більша КІЛЬКІСТЬ ударів лопаті по кущеві Недоліком пристрою є також те, що в КІНЦІ рядків з обох боків площі, засадженої картоплею, потрібна вільна полоса для розвороту пристрою в протилежному напрямку Якщо така полоса відсутня, то здійснення розвороту пристрою не виходячи за КІНЦІ рядків, призводить до того, що струшування колорадських жуків з останніх кущів в рядках неможливе, а частина рослин буде травмована Описаним пристроєм неможливе струшування колорадських жуків на початку їх появи і яйцекладки з ще малих кущів картоплі, коли їх висота недостатня для нахилу над лотком Крім того лоток в міжрядді не можна наближати до одного рядка на мінімально можливу відстань, щоб зменшити падіння жуків за межі лотка, оскільки при цьому він буде віддалятись від сусіднього рядка Все це зменшує ефективність використання пристрою для боротьби з колорадським жуком на чисельних невеликих за площею городах, селянських присадибних та дачних ділянках, засаджених картоплею В основу винаходу пристрою для боротьби з колорадським жуком поставлено задачу підвищення ефективності боротьби з колорадським жуком на невеликих площах, засаджених картоплею, городах, присадибних та дачних ділянках шляхом використання лотка для збору колорадських жуків, особливої конструкції і лопаті для їх струшування такої ж особливої конструкції, які конструктивно не сполучені між собою, можуть окремо переміщуватись руками оператора і разом складають пристрій Лоток для збору колорадських жуків має гладку внутрішню поверхню, високий борт для удару об нього кущів картоплі при струшуванні з них жуків і для запобігання їх падінню за межі лотка В середині високого борта, для перенесення та утримування лотка, вертикально розміщений стрижень до верхнього кінця якого приєднаний держак Стежень регулюється по висоті підйому його над високим бортом, а держак має можливість повороту навколо осі стрижня Протилежний високому борту низький борт регулюється по висоті Два бокові борти однакові, направлені до високого борта під гострим кутом, з'єднуються з ним і мають висоту високого борта На дні лотка розміщений односторонній затримувач колорадських жуків, що, наприклад, являє собою пластину, що контактує з дном і боковими бортами, паралельну високому борту і нахилену до нього Довжина низького борта для збору колорадських жуків і довжина лопаті для їх струшування дорівнюють максимальній ширині крони куща картоплі, або декільком таким розмірам Такої ж особливої конструкції, які конструктивно не сполучені між собою, можуть окремо переміщуватись руками оператора і разом складають пристрій Лоток для збору колорадських жуків має гладку внутрішню поверхню, високий борт для удару об нього кущів картоплі при струшуванні з них жуків і для запобігання їх падінню за межі лотка В середині високого борту, для перенесення та утримування лотка, вертикально розміщений стрижень до верхнього кінця якого приєднаний держак Стрижень регулюється по висоті підйому його над високим бортом, а держак має можливість повороту навколо осі стрижня Протилежний високому борту низький борт регулюється по висоті Два бокові борти однакові, направлені до високого борту під гострим кутом з'єднуються з ним і мають висоту високого борту На дні лотка розміщений односторонній затримувач колорадських жуків, що, наприклад, являє собою пластину, що контактує з дном і боковими бортами, паралельну високому борту і нахилену до нього Довжина низького борта для збору колорадських жуків і довжина лопаті для їх струшування дорівнюють максимальній ширині крони куща картоплі, або декільком таким розмірам Лопать для струшування колорадських жуків являє собою рівну пластину, що має вигляд сітки, розміри отворів якої менші за розміри личинок колорадського жука в середній стадії їх росту Нижня частина лопаті являє собою двосторонню скребачку з горизонтальними, по всій довжині лопаті і по обидві сторони її площини, одним або декількома виступами і канавками між ними для зшкрябування і захвату в канавки особин колорадського жука Висота лопаті дорівнює різниці між висотою високого борту і максимальною висотою низького борта лотка, а довжина лопаті дещо менша відстані між боковими бортами лотка біля низького борту, лоток і лопать при використанні механічно Можливість регулювання довжини рукоятки лопаті і кута її нахилу в площині лопаті, можли 44407 ту в канавки 15 особин колорадського жука вість регулювання висоти стержня лотка в залежВ верхній частині лопаті 2 розміщена рукоятка ності від середньої висоти кущів картоплі і статури 16, яка регулюється по довжині і кутові нахилу в оператора, а також можливість наносити удари по площині лопаті 2 кущах картоплі одною або другою стороною лопаПри появі дорослих особин колорадського жуті, можливість повороту держака на стержневі лотка на ще малих кущах картоплі оператор зменшує ка навколо осі стрижня, в залежності від напрямку висоту низького борту 6 лотка 1, щоб він став нижруху оператора в міжряддях картоплі, роблять чій висоти кущів картоплі, наприклад, знімає накористування пристроєм зручним і продуктивним кладку 7, і регулює, в залежності від своєї статури, Однакові бокові борти лотка для струшування довжину і кут нахилу рукоятки 16, лопаті 2, а також колорадських жуків дозволяють оператору перерегулює висоту підйому стрижня 4 лотка 1 над міщувати лоток в обох напрямках в рядку і будьйого високим бортом 3 і кут нахилу держака 5, що якою рукою, що полегшує маневрування пристрона верхньому КІНЦІ стрижня 4 до площини верхньоєм під час роботи, а висота бокових бортів, що го борту 3, прокручуючи держак 5 навколо осі дорівнює висоті високого борта, запобігає падінню стрижня4 колорадських жуків за межі лотка при струшуванні Пристрій дозволяє здійснювати струшування Для струшування колорадських жуків оператор колорадських жуків з будь-яких по висоті кущів утримує однією рукою за держак 5 лоток 1 для картоплі в рядку збору колорадських жуків і розміщує його збоку біля ніг, а рукоятка 16 лопаті 2 для струшування В залежності від довжини лотка для збору коколорадських жуків знаходиться в його другій руці лорадських жуків і, ВІДПОВІДНО, довжини лопаті, струшування можна здійснювати з одного куща При струшуванні колорадських жуків оператор картоплі або одночасно з декількох кущів картоплі підносить лоті к 1 низьким бортом в якнайближче в рядку, що збільшує продуктивність струшування під кущ, або при довшому лотку 1, зразу під декіПростота конструкції і малі масогабаритні показнилька кущів картоплі, і ударами лопаті 2, а саме и ки полегшують користування пристроєм Названий скребачкою 13, по кущеві, або по кущах картоплі, пристрій також забезпечує екологічну чистоту бозшкрябує жуків з листя, захвачуючи їх в канавки 15 ротьби з колорадським жуком скребачки 13, які при ударі лопаті 2 об високий борт 3 лотка 1 висипаються з канавок 15 на дно 9 На фігурі 1 зображений лоток у розрізі лотка 1 Коли шар натрушених колорадських жуків На фігурі 2 - вид зверху в частині дна 9 між зниженим бортом 6 і одностоНа фігурі 3 зображена лопать у вигляді збоку і роннім затримувачем жуків 10 наближається до спереду верху зниженого низького борта 6, оператор стаНа фігурі 4 зображений оператор з пристроєм вить лоті к 1 дном 9 на землю і нахиляє його в бік в Дії високого борта 3 При цьому жуки скочуються в Пристрій для боротьби з колорадським жуком частину дна 9, що прилягає до високого борта З, являє собою лотюк 1 для збору колорадських жуде вони затримуються нахиленою до високого боків з гладкою внутрішньою поверхнею і лопать 2 рта 3 пластиною-одностороннім затримувачем 10 для їх струшування, конструктивно не сполучені між собою, виготовлені з легкого матеріалу, наприклад, з пластмаси Лоток 1 має високий борт З, в середині високого борта 3 вертикально розміщений стрижень 4, що регулюється по висоті підйому над високим бортом 3 лотка 1, а на верхньому КІНЦІ стрижня 4 розміщений держак 5, що має можливість регулювання його повороту навколо осі стрижня 4 Протилежний високому борту 3 низький борт 6 регулюється по висоті, наприклад, з'ємною накладкою 7 Два бокових борти 8 направлені до високого борта 3 під гострим кутом, з'єднуються з ним і мають висоту високого борта 3 На дні 9 лотка 1 розміщений односторонній затримуванч 10 колорадських жуків, що, наприклад, являє собою пластину прилеглу до дна 9 і бокових бортів 8, паралельну високому борту 3 і нахилену до нього Довжина низького борту 6 лотка 1 і довжина лопаті 2 для їх струшування дорівнюють максимальній ширині крони куща картоплі або декільком таким розмірам Лопать 2 для струшування колорадських жуків являє собою рівну пластину, що має вигляд сітки 12 розміри отварів якої менші за розміри личинок колорадського жука в середній стадії їх росту Нижня частина лопаті 2 являє собою двосторонню скребачку 13 з горизонтально розташованими по всій довжині лопаті і по обидва боки її площини одним або декількома виступами 14 і канавками 15 між ними для зшкрябування і захва Після зшкрябування колорадських жуків з куща, або одночасно з декількох кущів, оператор переносить пристрій до слідуючого куща або кущів в рядку Коли кущі картоплі вищі в декілька разів від висоти низького борта лотка 1, оператор збільшує висоту низького борта 6, наприклад, приєднує до нього накладку 7, скорочує довжину рукоятки 16 лопаті 2 і висоту стружня 4 з держаком 5 над високим бортом З При струшуванні колорадських жуків з високих кущів картоплі оператор розміщує лоток 1 якнайближче до куща, або при більшій довжині лотка, зразу до декількох кущів і ударами всією площиною лопаті 2 по кущеві, або по кущах, він нахиляє і змушує ударятись кущ, або кущі, об високий борт З, також сплющує кущ, або кущі, над дном 9 лотка 1 Двосторонній удар по кущеві картоплі, а саме спочатку удар лопаті 2 по одному боку куща, а потім при нахилі удар куща протилежному боку об високий борт 3 лотка 1, сплющення куща під дією лопаті 2 над дном 9 лотка 1, що збільшує тертя листя куща між собою, забезпечують більшу ефективність струшування колорадських жуків і їх личинок, що обумовлює меншу КІЛЬКІСТЬ ударів лопаті 2 по кущу або кущах картоплі Високий борт З лотка 1 обмежує нахил куща, або кущів картоплі від удару лопаті 2, запобігає їх травмуванню, а його висота, що однакова з висотою бокових бор тів 8 запобігає падінню жуків за межі лотка Оскільки площина лопаті 2 має вигляд сітки з розмірами отворів меншими за розміри личинок колорадського жука в середній стадії їх росту, це значно зменшує опір повітря при рухах лопаттю І не дозволяє випадати личинкам колорадського жука через отвори на землю при ударі лопаттю по кущеві При закінченні струшування колорадських жуків в рядку оператор переходить в слідуюче міжряддя і змінює напрямок руху на протилежний для струшування слідуючого рядка картоплі При цьому оператор повертає держак 5 латі 1 навколо осі 8 44407 стрижня 4 в положення зручне для утримування другою рукою, перекладає з однієї руки в другу лоток 1 і лопать 2, а удари по кущах картоплі наносить протилежною стороною лопаті 2 Все це дозволяє оператору рухатись в міжрядді де колорадські жуки з обох сторін вже струшені, тому при ході оператора його ноги не контактують з неструшеними від жуків кущами картоплі і не зумовлюють їх падіння на землю При натрушуванні в лоті к 1 шару колорадських жуків, що наближається до висоти низького борта 6 з накладкою 7, оператор через один з бокових бортів 8 висипає їх для знищення Фіг з Фіг І ФІГ 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
