Спусковий механізм арбалета

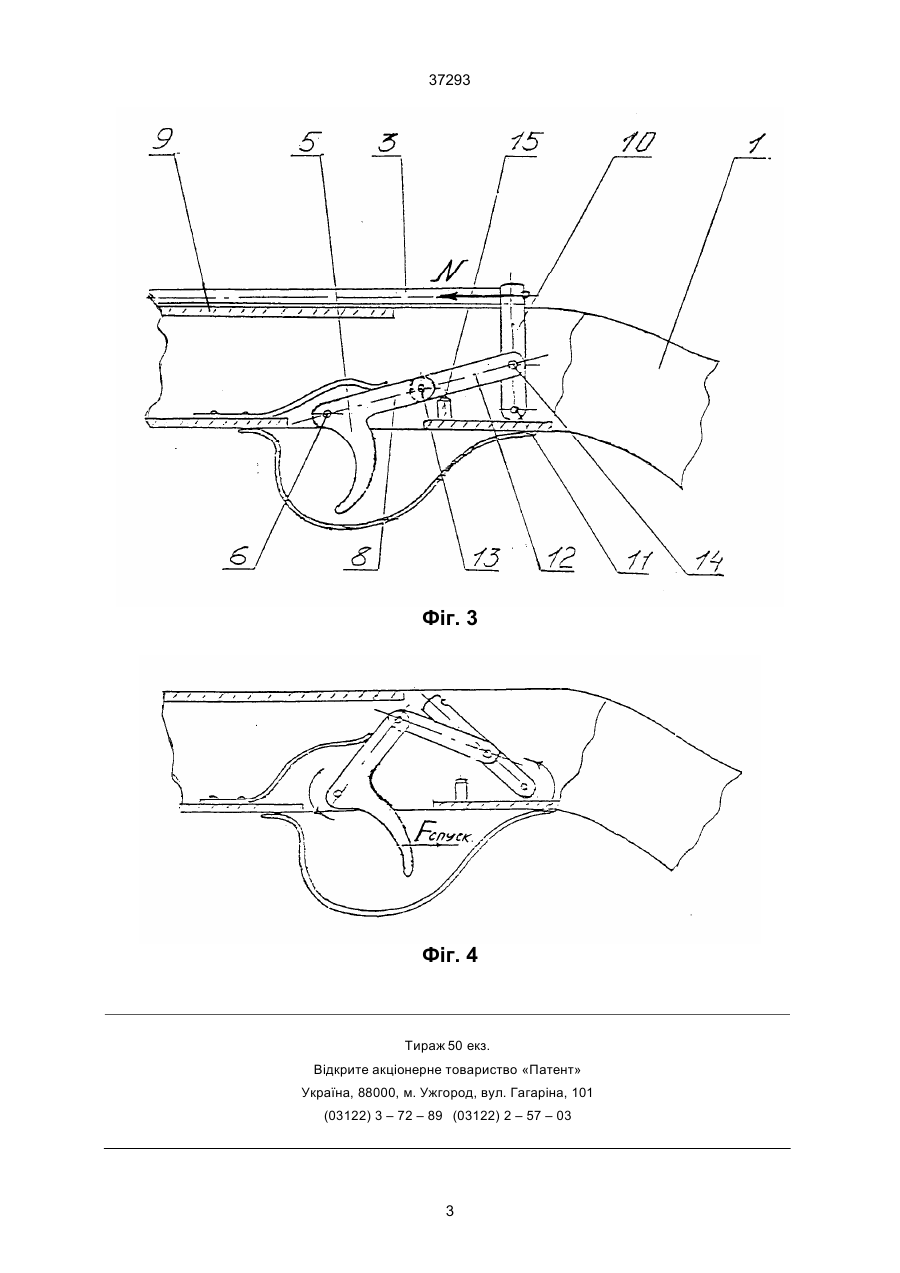

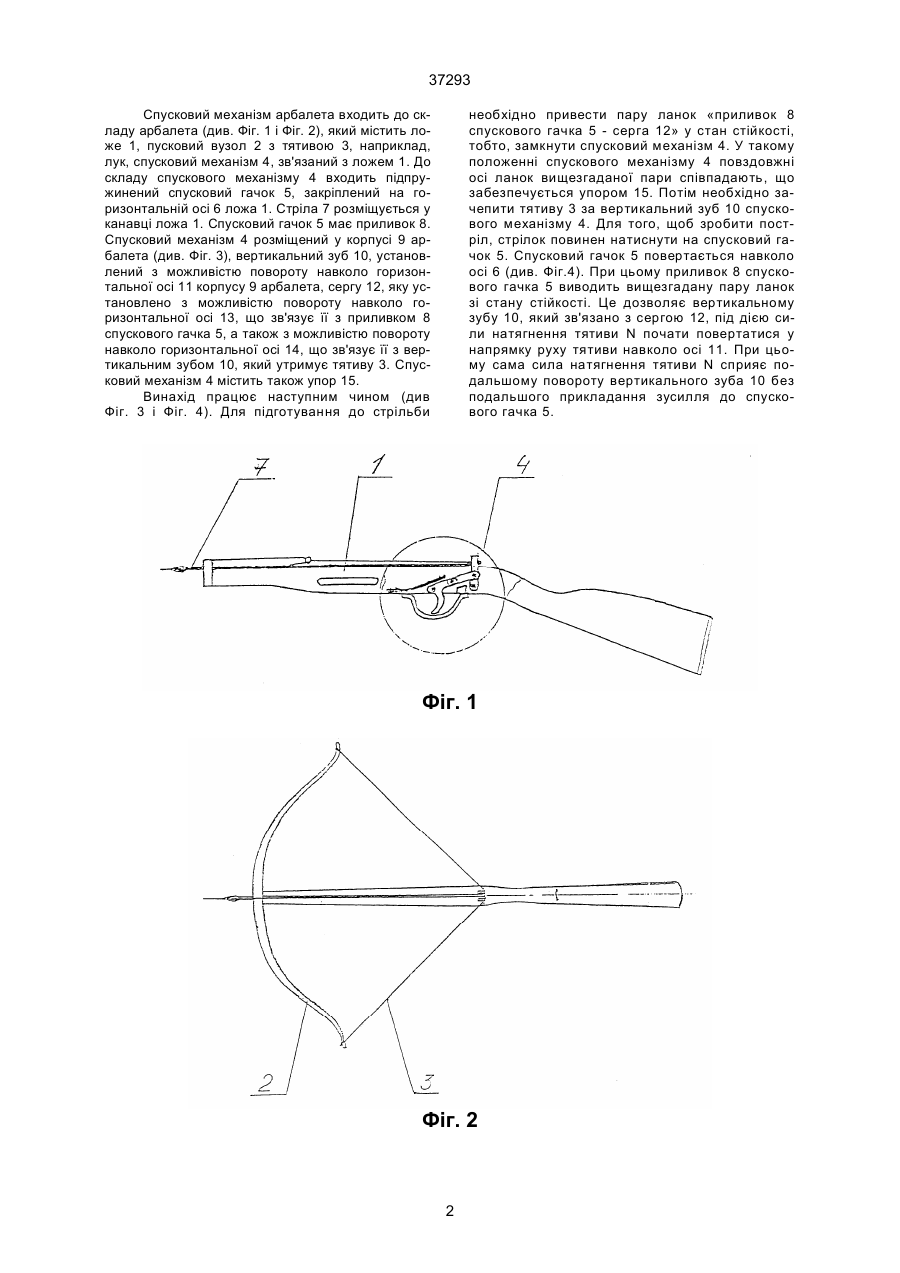

Спусковий механізм арбалета, який містить підпружинений спусковий гачок, зв’язаний з корпусом арбалета з можливістю повороту, і вертикальний зуб, установлений в корпусі арбалета з можливістю повороту, який відрізняється тим, що до спускового механізму введено пару ланок “приливок - серга”, які зв’язані шарнірно, а вертикальний зуб шарнірно зв’язаний з сергою з можливістю повороту внаслідок втрати стійкості пари ланок. Ю (13) 37293 (11) UA ний зуб спускового механізму шарнірно зв'язаний з сергою з можливістю повороту внаслідок втрати стійкості пари ланок. У пристрої, який заявляється, досягається зменшення зусилля на спусковому гачку спускового механізму незалежно від потужності пускового вузла. Тобто, у пристрої, що заявляється, зусилля Fспуск необхідно тільки для того, щоб вивести спусковий механізм, а саме, пару ланок «приливок спускового гачка - серга» зі стану стійкості. Спусковий гачок при повороті навколо горизонтальної осі ложа виводить вищезгадану пару ланок зі стану стійкості. У результаті вертикальний зуб повертається навколо горизонтальної осі корпуса, звільняючи тятиву. При цьому сама сила натягнення тятиви сприяє подальшому повороту вертикального зуба без подальшого прикладання зусилля до спускового гачка. У пристрої, який заявляється, зусилля Fспуск зневажливо мало залежить від потужності пускового вузла, тобто зусилля натягнення тятиви N. У пристрої, який заявляється, розвантаження деталей спускового механізму від зусилля тертя сприяє підвищенню ресурсу спускового механізму, a також дає можливість подешевшення виготовлення деталей спускового механізму, які можуть бути виготовлені з менш міцних матеріалів, тому що підлягають порівняно малим зусиллям (тільки зусиллям тертя в шарнірах). На Фіг. 1 показано спусковий механізм у складі арбалета, вид спереду; на Фіг.2 - спусковий механізм у складі арбалета, вид зверху; на Фіг. 3 – спусковий механізм до пострілу; на Фіг. 4 - спусковий механізм після пострілу. (19) Винахід відноситься до механічної зброї, а саме, до спускових механізмів арбалетів, та може бути використаний у спортивній стрільбі та мисливстві. Найбільш близьким до винаходу за технічною суттю, призначенням і результатом, що досягається, та вибраним за прототип, є арбалет, який містить спусковий гачок, зв'язаний з корпусом арбалету з можливістю повороту, і вертикальний зуб, установлений в корпусі арбалета з можливістю повороту, ложе з рукоятками, пусковий вузол з тятивою, спусковий вузол та стрілу, яку розміщено у канавці ложа. Ложе є складовою частиною корпусу арбалета [1]. Цей відомий механізм має недоліки: - великі зусилля на курку (спусковому гачку) спускового вузла (спускового механізму), що ускладнює експлуатацію; - швидке зношення спускового механізму внаслідок великих зусиль тертя, які виникають між його деталями. В основу винаходу поставлена задача зменшення зусиль на спусковому гачку спускового механізму незалежно від потужності пускового вузла, тобто, підвищення ресурсу спускового механізму та полегшення експлуатації арбалета за рахунок усування сили тертя, яка виникає при звільненні тятиви між деталями спускового механізму. Поставлена задача вирішується тим, що спусковий механізм містить підпружинений спусковий гачок, зв'язаний з корпусом арбалета з можливістю повороту, і вертикальний зуб, установлений в корпусі арбалета з можливістю повороту. До спускового механізму введено пару ланок «приливок - серга», які зв'язані шарнірно. Вертикаль C2 ______________________________ 37293 Спусковий механізм арбалета входить до складу арбалетa (див. Фіг. 1 і Фіг. 2), який містить ложе 1, пусковий вузол 2 з тятивою 3, наприклад, лук, спусковий механізм 4, зв'язаний з ложем 1. До складу спускового механізму 4 входить підпружинений спусковий гачок 5, закріплений на горизонтальній осі 6 ложа 1. Стріла 7 розміщується у канавці ложа 1. Спусковий гачок 5 має приливок 8. Спусковий механізм 4 розміщений у корпусі 9 арбалета (див. Фіг. 3), вертикальний зуб 10, установлений з можливістю повороту навколо горизонтальної осі 11 корпусу 9 арбалета, сергу 12, яку установлено з можливістю повороту навколо горизонтальної осі 13, що зв'язує її з приливком 8 спускового гачка 5, а також з можливістю повороту навколо горизонтальної осі 14, що зв'язує її з вертикальним зубом 10, який утримує тятиву 3. Спусковий механізм 4 містить також упор 15. Винахід працює наступним чином (див Фіг. 3 і Фіг. 4). Для підготування до стрільби необхідно привести пару ланок «приливок 8 спускового гачка 5 - серга 12» у стан стійкості, тобто, замкнути спусковий механізм 4. У такому положенні спускового механізму 4 повздовжні осі ланок вищезгаданої пари співпадають, що забезпечується упором 15. Потім необхідно зачепити тятиву 3 за вертикальний зуб 10 спускового механізму 4. Для того, щоб зробити постріл, стрілок повинен натиснути на спусковий гачок 5. Спусковий гачок 5 повертається навколо осі 6 (див. Фіг.4). При цьому приливок 8 спускового гачка 5 виводить вищезгадану пару ланок зі стану стійкості. Це дозволяє вертикальному зубу 10, який зв'язано з сергою 12, під дією сили натягнення тятиви N почати повертатися у напрямку руху тятиви навколо осі 11. При цьому сама сила натягнення тятиви N сприяє подальшому повороту вертикального зуба 10 без подальшого прикладання зусилля до спускового гачка 5. Фіг. 1 Фіг. 2 2 37293 Фіг. 3 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
