Пістолет

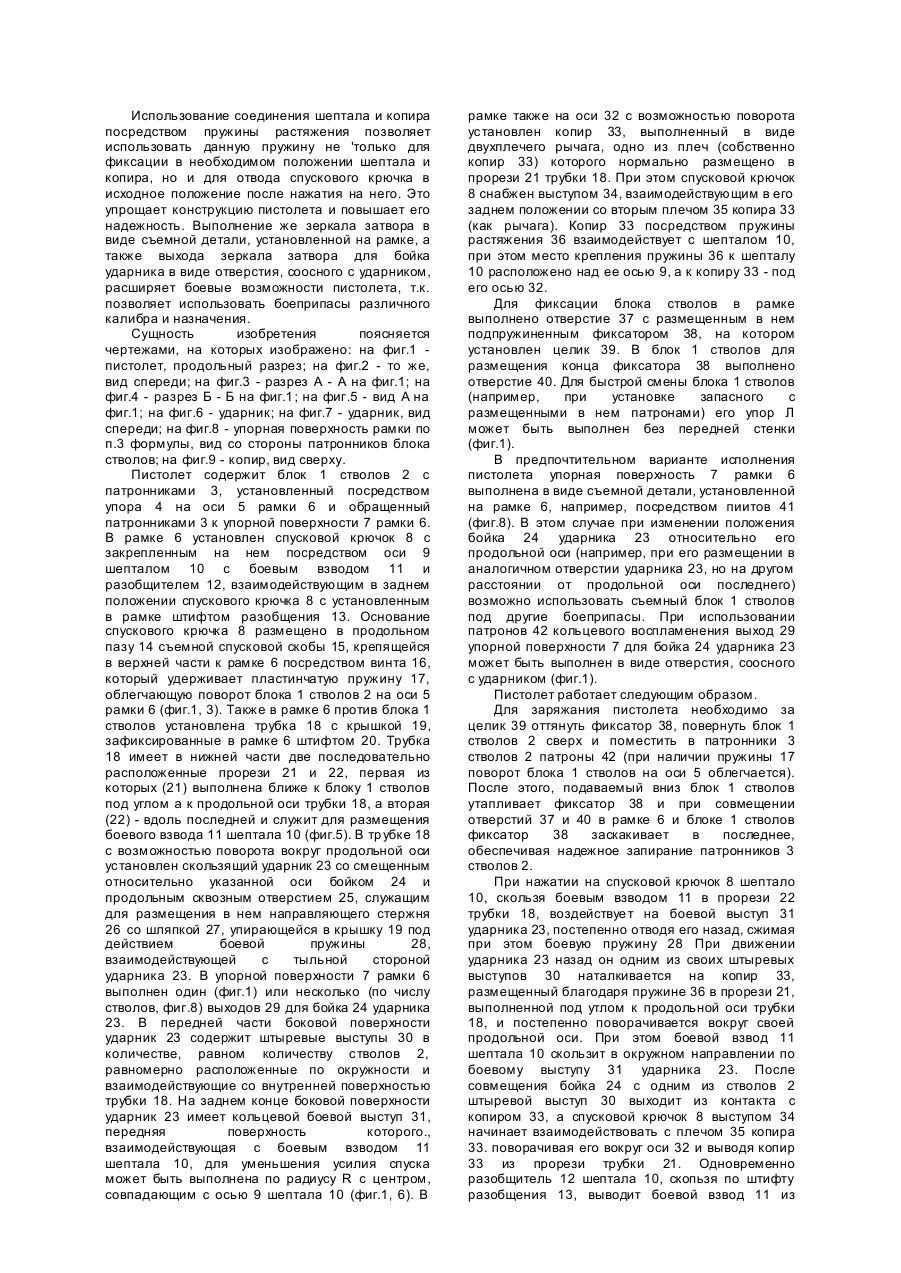

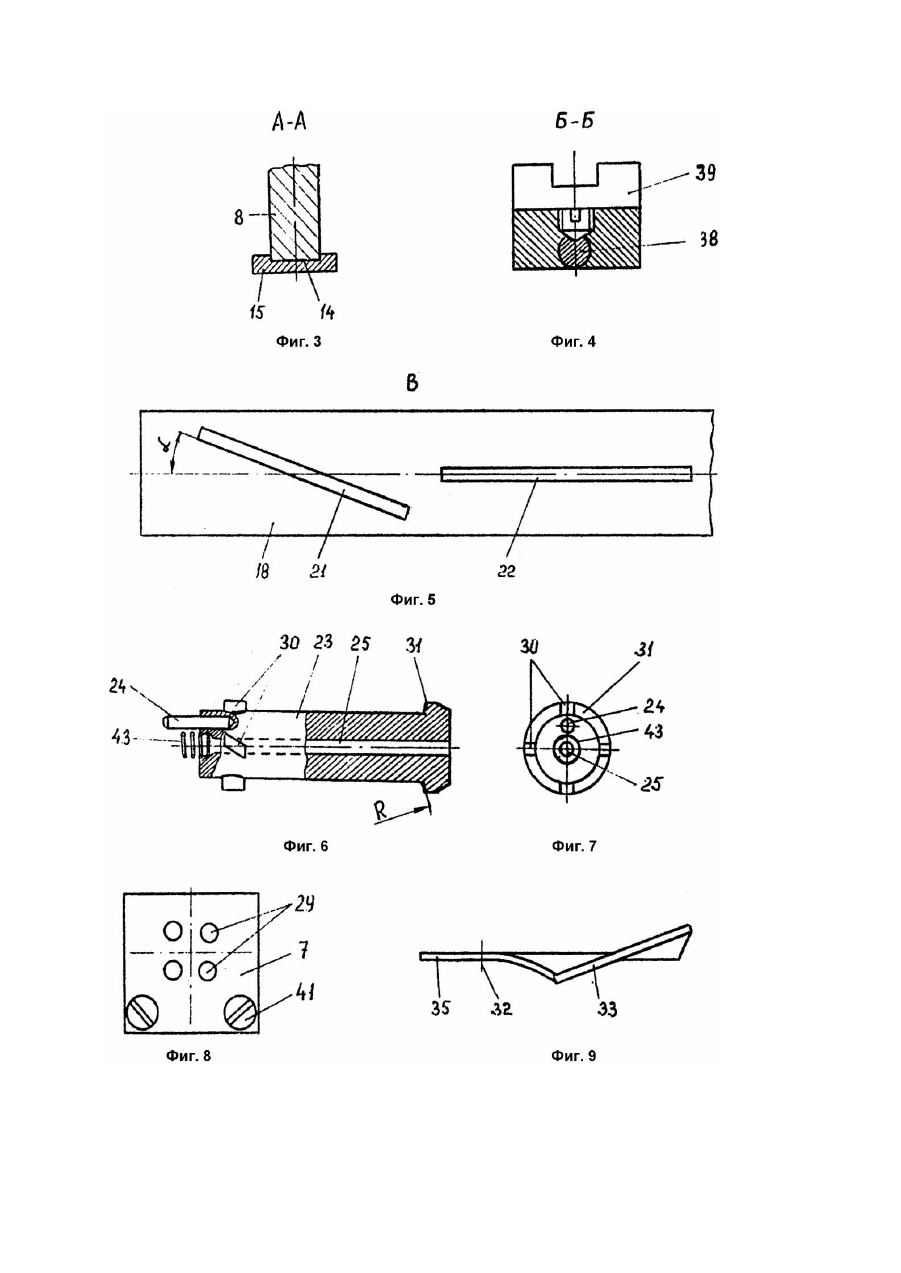

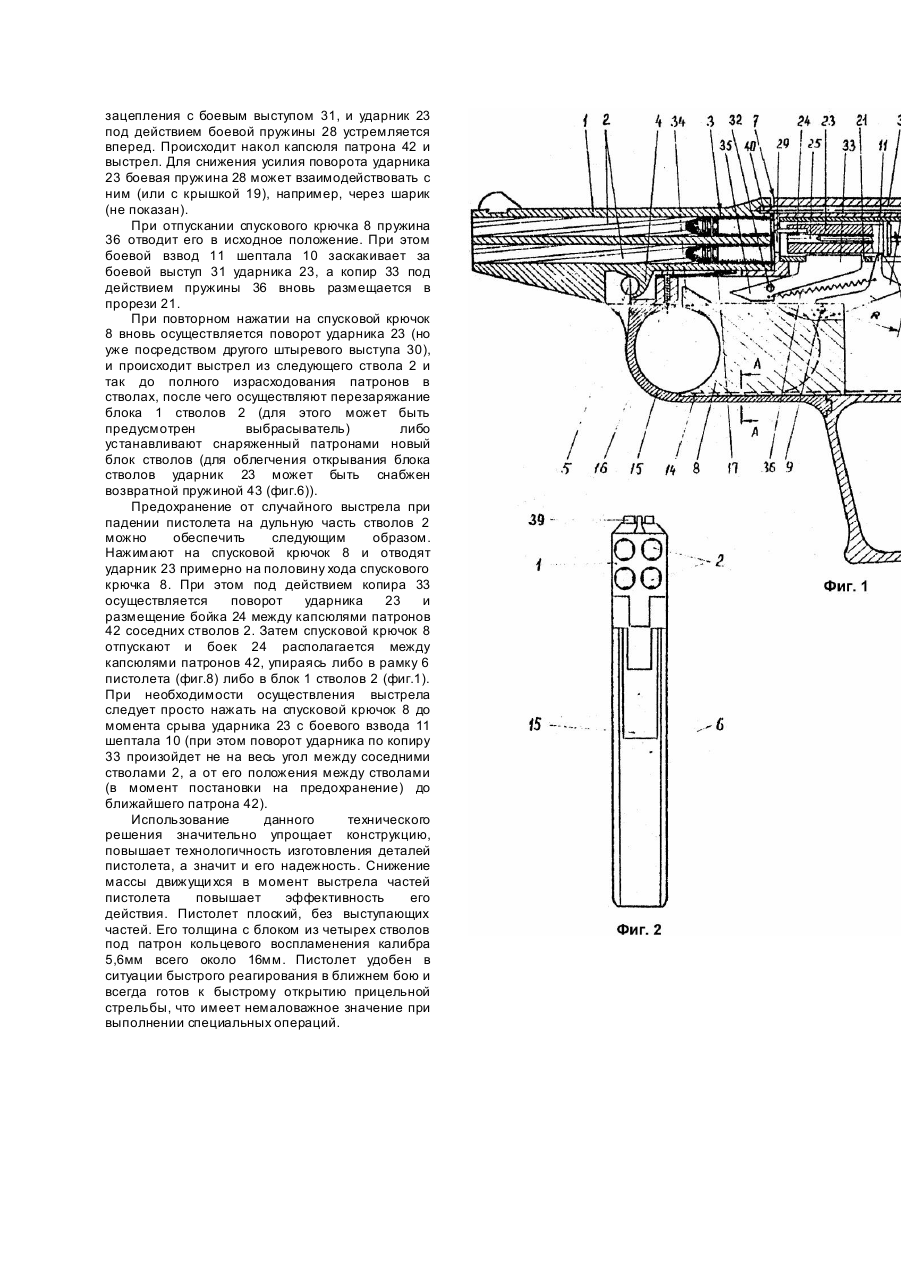

Изобретение относится к ручному огнестрельному оружию, в частности к самовзводным многоствольным пистолетам, и может быть использовано в оружии, практически не зависящем от условий стрельбы (различные типы боеприпасов, стрельба в ограниченном пространстве, подводная стрельба и пр.). Известен пистолет МСП, содержащий рамку, крепящийся к ней на переднем шарнире откидной блок из двух стволов, спусковой крючок, два курка и рычаг-взводитель курков (Волковский Н.Л. Силы специальных операций. - Санкт-Петербург: ООО Полигон, 1996. - С.95 - 96). Данный пистолет при стрельбе специальными патронами СП-3 обеспечивает бесшумную, беспламенную и бездымную стрельбу, однако наличие у него всего двух стволов и отсутствие самовзводного механизма резко снижают его скорострельность. Известен также пистолет, содержащий рамку, крепящийся к ней на переднем шарнире откидной блок стволов, спусковой крючок и ударноспусковой механизм с боевой пружиной и курком, о котором размещен с возможностью поворота вокруг продольной оси ударник с бойком. На наружной поверхности ударника, выполненной с продольными и спиральными пересекающимися пазами переменной глубины, установлен с возможностью продольного перемещения подпружиненный спереди ползун, в поперечных отверстиях которого размещены подпружиненные шти фты, взаимодействующие с пазами ударника (Патент РФ №2021575, кл. F41C3/00, 1994). Его преимущество по сравнению с предыдущим аналогом - повышение скорострельности за счет использования большего количества стволов и самовзводного механизма. Однако, конструкция пистолета (особенно механизм поворота ударника) отличается значительной сложностью, что приводит к снижению надежности оружия. Кроме того, для гарантированного поворота ударника ползун должен иметь значительную массу (особенно при загустевании смазки в канале курка), длину (при небольшом угле наклона спиральных пазов), а также диаметр (чтобы разбивагь капсюли патронов всех стволов, даже малого калибра - 5,6мм и менее, не говоря уже о средних и больших калибрах), что увеличивает размеры и массу курка и всего пистолета в целом. Кроме того, ряд деталей (курок, ударник, ползун и некоторые другие) отличаются и невысокой технологичностью изготовления. Наиболее близким по технической сущности к заявляемому техническому решению является пистолет, содержащий блок стволов с патронниками, установленный с возможностью поворота вокруг продольной оси скользящий ударник со смещенным относительно указанной оси бойком, рамку с упорной поверхностью, обращенной к патронникам и имеющей выход для бойка ударника, боевую пружину, спусковой крючок и закрепленное на нем посредством оси подпружиненное шептало с боевым взводом и разобщителем, взаимодействующим в заднем положении спускового крючка с установленным в рамке штифтом разобщения (Патент РФ №2018776, кл. F41A19/22, 1994). Недостатками прототипа является сложность конструкции и изготовления ряда деталей (в первую очередь ударника и узла крепления его оси), а также значительная масса движущихся частей, что в момент выстрела способствует смещению точки прицеливания и снижает вероятность поражения цели. Кроме того, конструкция пистолета позволяет вести стрельбу патронами только конкретного калибра, что несколько снижает его боевые возможности. В основу изобретения поставлена задача усовершенствования многоствольного самовзводного пистолета, содержащего рамку, блок стволов, боевую пружину, ударник с бойком, спусковой крючок и шептало, путем упрощения конструкции основных узлов пистолета и снижения массы движущи хся, в момент выстрела деталей, что значительно повышает технологичность изготовления пистолета и надежность поражения цели. Кроме того, конструкция пистолета позволяет использовать различные боеприпасы, что расширяет его боевые возможности. Поставленная задача достигается тем, что в пистолете, содержащем блок стволов с. патронниками, установленный с возможностью поворота вокруг продольной оси скользящий ударник со смещенным относительно указанной оси бойком, рамку с упорной поверхностью, обращенной к патронникам и имеющей выход для бойка ударника, боевую пружину, спусковой крючок и закрепленное на нем посредством оси подпружиненное шептало с боевым взводом и разобщителем, взаимодействующим в заднем положении спускового крючка с установленным в рамке штифтом разобщения, согласно настоящему изобретению, в рамке против блока стволов жестко установлена трубка, имеющая в нижней части две последовательно расположенные прорези, первая из которых выполнена ближе к блоку стволов под углом к продольной оси трубки, а вторая - вдоль последней и служит для размещения боевого взвода шептала, ударник размещен в указанной трубке, взаимодействует тыльной стороной с боевой пружиной и содержит в передней части боковой поверхности штыревые выступы в количестве, равном количеству стволов, равномерно расположенные по окружности и взаимодействующие со внутренней поверхностью трубки, и кольцевой боевой выступ на заднем конце, при этом в рамке на оси с возможностью поворота установлен копир, выполненный в виде подпружиненного двухплечего рычага, одно из плеч которого нормально размещено в первой прорези трубки, а спусковой крючок снабжен выступом, взаимодействующим в его заднем положении со вторым плечом рычага. В предпочтительном варианте исполнения пистолета шептало и копир соединены между собой посредством пружины растя-. женил, при этом место крепления пружины к шепталу расположено над ее осью, а к копиру - под его осью, при этом упорная поверхность выполнена в виде съемной детали, установленной на рамке, а выход упорной поверхности для бойка ударника выполнен в виде отверстия, соосного с ударником. Выполнение пистолета с указанными отличительными признаками существенно упрощает его конструкцию. Практически все детали (за исключением блока стволов) могут быть изготовлены без сложной оснастки, приспособлений и инструмента. Использование соединения шептала и копира посредством пружины растяжения позволяет использовать данную пружину не 'только для фиксации в необходимом положении шептала и копира, но и для отвода спускового крючка в исходное положение после нажатия на него. Это упрощает конструкцию пистолета и повышает его надежность. Выполнение же зеркала затвора в виде съемной детали, установленной на рамке, а также выхода зеркала затвора для бойка ударника в виде отверстия, соосного с ударником, расширяет боевые возможности пистолета, т.к. позволяет использовать боеприпасы различного калибра и назначения. Сущность изобретения поясняется чертежами, на которых изображено: на фиг.1 пистолет, продольный разрез; на фиг.2 - то же, вид спереди; на фиг.3 - разрез А - А на фиг.1; на фиг.4 - разрез Б - Б на фиг.1 ; на фиг.5 - вид А на фиг.1; на фиг.6 - ударник; на фиг.7 - ударник, вид спереди; на фиг.8 - упорная поверхность рамки по п.3 формулы, вид со стороны патронников блока стволов; на фиг.9 - копир, вид сверху. Пистолет содержит блок 1 стволов 2 с патронниками 3, установленный посредством упора 4 на оси 5 рамки 6 и обращенный патронниками 3 к упорной поверхности 7 рамки 6. В рамке 6 установлен спусковой крючок 8 с закрепленным на нем посредством оси 9 шепталом 10 с боевым взводом 11 и разобщителем 12, взаимодействующим в заднем положении спускового крючка 8 с установленным в рамке штифтом разобщения 13. Основание спускового крючка 8 размещено в продольном пазу 14 съемной спусковой скобы 15, крепящейся в верхней части к рамке 6 посредством винта 16, который удерживает пластинчатую пружину 17, облегчающую поворот блока 1 стволов 2 на оси 5 рамки 6 (фиг.1, 3). Также в рамке 6 против блока 1 стволов установлена трубка 18 с крышкой 19, зафиксированные в рамке 6 штифтом 20. Трубка 18 имеет в нижней части две последовательно расположенные прорези 21 и 22, первая из которых (21) выполнена ближе к блоку 1 стволов под углом а к продольной оси трубки 18, а вторая (22) - вдоль последней и служит для размещения боевого взвода 11 шептала 10 (фиг.5). В тр убке 18 с возможностью поворота вокруг продольной оси установлен скользящий ударник 23 со смещенным относительно указанной оси бойком 24 и продольным сквозным отверстием 25, служащим для размещения в нем направляющего стержня 26 со шляпкой 27, упирающейся в крышку 19 под действием боевой пружины 28, взаимодействующей с тыльной стороной ударника 23. В упорной поверхности 7 рамки 6 выполнен один (фиг.1) или несколько (по числу стволов, фиг.8) выходов 29 для бойка 24 ударника 23. В передней части боковой поверхности ударник 23 содержит штыревые выступы 30 в количестве, равном количеству стволов 2, равномерно расположенные по окружности и взаимодействующие со внутренней поверхностью трубки 18. На заднем конце боковой поверхности ударник 23 имеет кольцевой боевой выступ 31, передняя поверхность которого., взаимодействующая с боевым взводом 11 шептала 10, для уменьшения усилия спуска может быть выполнена по радиусу R с центром, совпадающим с осью 9 шептала 10 (фиг.1, 6). В рамке также на оси 32 с возможностью поворота установлен копир 33, выполненный в виде двухплечего рычага, одно из плеч (собственно копир 33) которого нормально размещено в прорези 21 трубки 18. При этом спусковой крючок 8 снабжен выступом 34, взаимодействующим в его заднем положении со вторым плечом 35 копира 33 (как рычага). Копир 33 посредством пружины растяжения 36 взаимодействует с шепталом 10, при этом место крепления пружины 36 к шепталу 10 расположено над ее осью 9, а к копиру 33 - под его осью 32. Для фиксации блока стволов в рамке выполнено отверстие 37 с размещенным в нем подпружиненным фиксатором 38, на котором установлен целик 39. В блок 1 стволов для размещения конца фиксатора 38 выполнено отверстие 40. Для быстрой смены блока 1 стволов (например, при установке запасного с размещенными в нем патронами) его упор Л может быть выполнен без передней стенки (фиг.1). В предпочтительном варианте исполнения пистолета упорная поверхность 7 рамки 6 выполнена в виде съемной детали, установленной на рамке 6, например, посредством пиитов 41 (фиг.8). В этом случае при изменении положения бойка 24 ударника 23 относительно его продольной оси (например, при его размещении в аналогичном отверстии ударника 23, но на другом расстоянии от продольной оси последнего) возможно использовать съемный блок 1 стволов под другие боеприпасы. При использовании патронов 42 кольцевого воспламенения выход 29 упорной поверхности 7 для бойка 24 ударника 23 может быть выполнен в виде отверстия, соосного с ударником (фиг.1). Пистолет работает следующим образом. Для заряжания пистолета необходимо за целик 39 оттянуть фиксатор 38, повернуть блок 1 стволов 2 сверх и поместить в патронники 3 стволов 2 патроны 42 (при наличии пружины 17 поворот блока 1 стволов на оси 5 облегчается). После этого, подаваемый вниз блок 1 стволов утапливает фиксатор 38 и при совмещении отверстий 37 и 40 в рамке 6 и блоке 1 стволов фиксатор 38 заскакивает в последнее, обеспечивая надежное запирание патронников 3 стволов 2. При нажатии на спусковой крючок 8 шептало 10, скользя боевым взводом 11 в прорези 22 трубки 18, воздействуе т на боевой выступ 31 ударника 23, постепенно отводя его назад, сжимая при этом боевую пружину 28 При движении ударника 23 назад он одним из своих штыревых выступов 30 наталкивается на копир 33, размещенный благодаря пружине 36 в прорези 21, выполненной под утлом к продольной оси трубки 18, и постепенно поворачивается вокруг своей продольной оси. При этом боевой взвод 11 шептала 10 скользит в окружном направлении по боевому выступу 31 ударника 23. После совмещения бойка 24 с одним из стволов 2 штыревой выступ 30 выходит из контакта с копиром 33, а спусковой крючок 8 выступом 34 начинает взаимодействовать с плечом 35 копира 33. поворачивая его вокруг оси 32 и выводя копир 33 из прорези трубки 21. Одновременно разобщитель 12 шептала 10, скопьзя по штифту разобщения 13, выводит боевой взвод 11 из зацепления с боевым выступом 31, и ударник 23 под действием боевой пружины 28 устремляется вперед. Происходит накол капсюля патрона 42 и выстрел. Для снижения усилия поворота ударника 23 боевая пружина 28 может взаимодействовать с ним (или с крышкой 19), например, через шарик (не показан). При отпускании спускового крючка 8 пружина 36 отводит его в исходное положение. При этом боевой взвод 11 шептала 10 заскакивает за боевой выступ 31 ударника 23, а копир 33 под действием пружины 36 вновь размещается в прорези 21. При повторном нажатии на спусковой крючок 8 вновь осуществляется поворот ударника 23 (но уже посредством другого штыревого выступа 30), и происходит выстрел из следующего ствола 2 и так до полного израсходования патронов в стволах, после чего осуществляют перезаряжание блока 1 стволов 2 (для этого может быть предусмотрен выбрасыватель) либо устанавливают снаряженный патронами новый блок стволов (для облегчения открывания блока стволов ударник 23 может быть снабжен возвратной пружиной 43 (фиг.6)). Предохранение от случайного выстрела при падении пистолета на дульную часть стволов 2 можно обеспечить следующим образом. Нажимают на спусковой крючок 8 и отводят ударник 23 примерно на половину хода спускового крючка 8. При этом под действием копира 33 осуществляется поворот ударника 23 и размещение бойка 24 между капсюлями патронов 42 соседних стволов 2. Затем спусковой крючок 8 отпускают и боек 24 располагается между капсюлями патронов 42, упираясь либо в рамку 6 пистолета (фиг.8) либо в блок 1 стволов 2 (фиг.1). При необходимости осуществления выстрела следует просто нажать на спусковой крючок 8 до момента срыва ударника 23 с боевого взвода 11 шептала 10 (при этом поворот ударника по копиру 33 произойдет не на весь угол между соседними стволами 2, а от его положения между стволами (в момент постановки на предохранение) до ближайшего патрона 42). Использование данного технического решения значительно упрощает конструкцию, повышает технологичность изготовления деталей пистолета, а значит и его надежность. Снижение массы движущи хся в момент выстрела частей пистолета повышает эффективность его действия. Пистолет плоский, без выступающих частей. Его толщина с блоком из четырех стволов под патрон кольцевого воспламенения калибра 5,6мм всего около 16мм. Пистолет удобен в ситуации быстрого реагирования в ближнем бою и всегда готов к быстрому открытию прицельной стрельбы, что имеет немаловажное значение при выполнении специальных операций.
