Засіб для запобігання змерзання вапнякового борошна

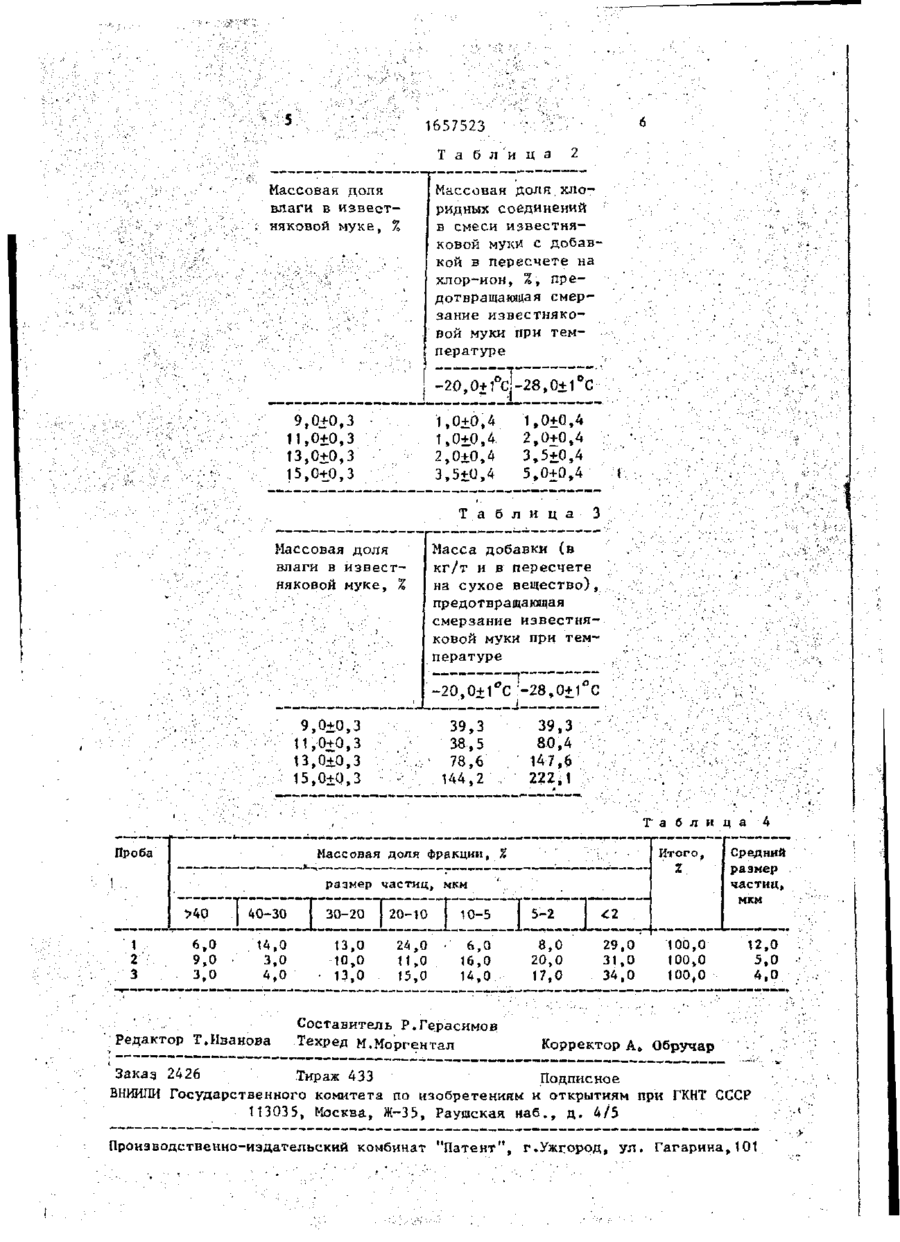

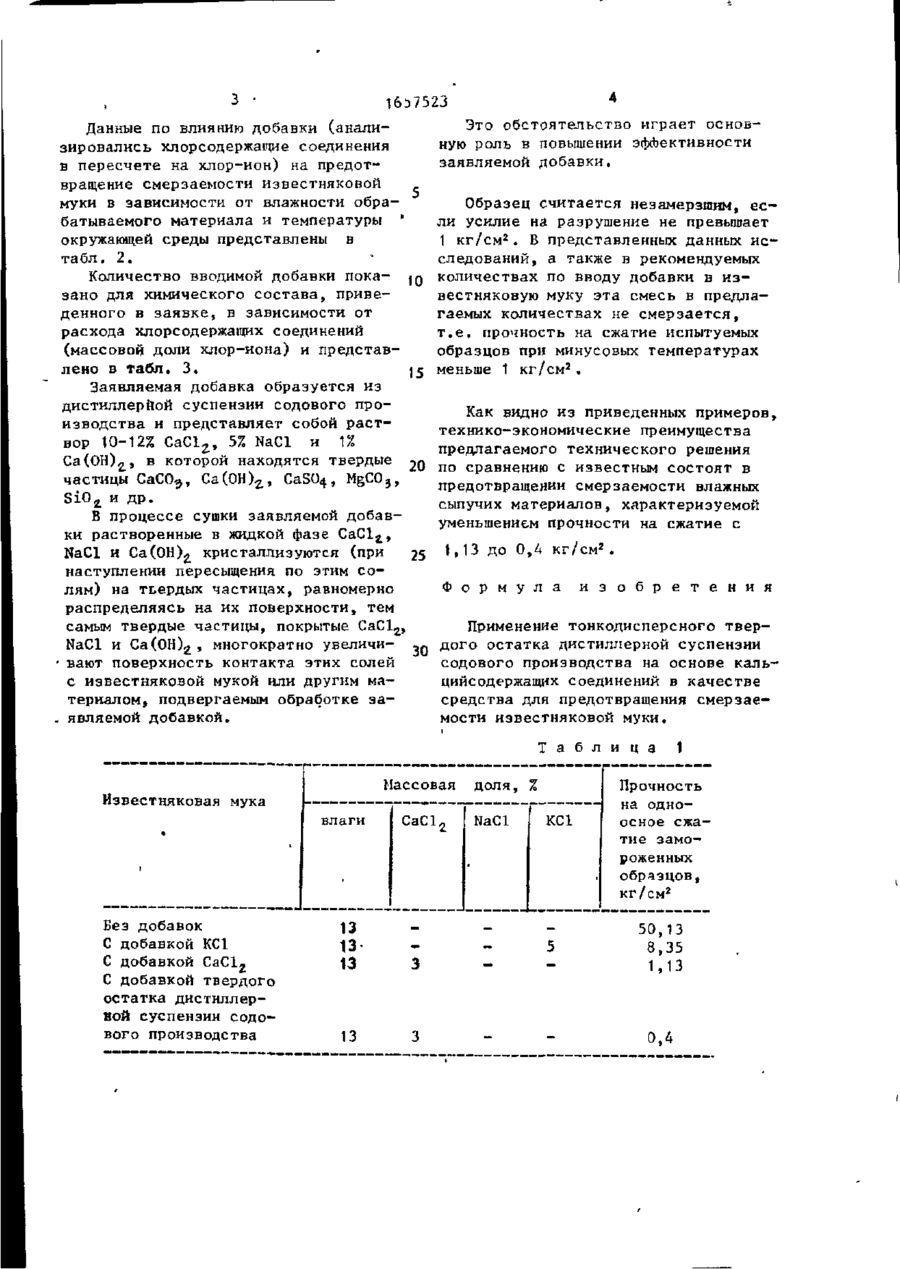

Изобретение относится к т р а н с портировке й хранению влажных сыпучих м а т е р и а л о в , в ч а с т н о с т и слеживаемости сыромолотой и з в е с т н я к о в о й муки. Цель изобретения - предотвращение смерзаемости влажных сыпучих мат е р и а л о в . Применение твердого о с т а т ка дистиллярной суспензии содового производства в к а ч е с т в е добавки для предотвращения смерзаемости влажных сыпучих м а т е р и а л о в . 4 т а б л . (Л материалов применяют твердый остаток дистиллерной суспензии содового производства. Дистиллерную суспензию после отстоя подвергают обезвоживанию до влажности 60-75%, после чего полученный шлам сушат при 1bO-270°Cдо влажности не >10£, после чего измельчают до размера частиц ^ 1 мм. Химический состав твердого остатка дистиллерной суспензии следующий, Z: СаСО3 Са(ОН), NaCl MgCO SiO 2 пер 16,4-20,8 19,6-27,7 12,2-28,4 5,8-13,6 3,8-5,7 11,5-17,6 3,1-4,7 0,4-0,6 0,6-0,9 2,6-4,0 to со Данные по влиянию добавки (анализировались хлорсодержащие соединения в пересчете на хлор-ион) на предотвращение смерзаемости известняковой муки в зависимости от влажности обрабатываемого материала и температуры * окружающей среды представлены в табл. 2. Количество вводимой добавки показано для химического состава, приведенного в заявке, в зависимости от расхода хлорсодержащих соединений (массовой доли хлор-иона) и представлено в табл. 3. Заявляемая добавка образуется из дистиллерйой суспензии содового производства и представляет собой раствор 10-12% СаС1 2 , 5% NaCl и 1% Са(ОН)^, в которой находятся твердые 2Q частицы CaCO^, Ca(OH) z , CaSO 4 , MgC0 3 , SiO^ и др. В процессе сушки заявляемой добавки растворенные в жидкой фазе СаС1 г , NaCl и Са(ОН)^ кристаллизуются (при 25 наступлении пересыщения по этим солям) на тьердых частицах, равномерно распределяясь на их поверхности, тем самым твердые частицы, покрытые СаС12, NaCl и Са(0Н) 2 » многократно увеличи* вают поверхность контакта этих солей с известняковой мукой или другим материалом, подвергаемым обработке за. являемой добавкой. Это обстоятельство играет основную роль в повышении эффективности заявляемой добавки. Образец считается незамерзшим, если усилие на разрушение не превышает 1 кг/см 2 . В представленных данных исследований, а также в рекомендуемых количествах по вводу добавки в известняковую муку эта смесь в предлагаемых количествах не смерзается, т.е. прочность на сжатие испытуемых образцов при минусовых температурах меньше 1 кг/см 2 , Как видно из приведенных примеров, технико-экономические преимущества предлагаемого технического решения по сравнению с известным состоят в предотвращении смерзаемости влажных сыпучих материалов, характеризуемой уменьшением прочности на сжатие с 1,13 до О,А кг/см 2 . Ф о р м у л а и з о б р е т е н и я Применение тонкодисперсного твердого остатка дистиллерной суспензии содового производства на основе кальцийсодержащих соединений в качестве средства для предотвращения смерзаемости известняковой муки. I Т а б л и ц а Массовая доля, % Известняковая мука влаги Без добавок С добавкой КС1 С добавкой СаС1 г С добавкой твердого остатка дистиллерной суспензии содового производства СаС1, NaCl КС1 1 Прочность на одноосное сжатие замороженных образцов, кг/см2 13 13 50,13 8,35 1,13 13 0,4 1657523 ; ': • • Т а б л и ц а 2 Массовая доля.хлоридных соединений в смеси известняковой муки с добавкой в пересчете на хлор-ион, %, предотвращающая смерзание известняковой муки при тем Массовая доля влаги в известняковой муке, % [ пературе -20,0+1°с]-28,0+1°С 9,0+0,3 11,0+0,3 13,0+0,3 15,0+0,3 1,0+0,4 2,0+0,4 3,5+0,4 5,0+0,4 1,0+0,4 1,0+0,4 2,0+0,4 3,5+.О,4 Т а б л и ц а Массовая доля влаги в известняковой муке, % 3 Масса добавки (в кг/т и в пересчете на сухое вещество), предотвращающая смерзание известняковой муки при температуре 1 -20,0+1°С :-28,0+1°С 9,0+0,3 11,0+0,3 13,0+0,3 15,0+0,3 39,3 38,5 78,6 144,2 39,3 80,4 147,6 222,1 Т а б л и ц а Проба Итого, % Массовая доля фракции, % Средний размер частиц, мкм 100,0 100,0 100,0 t2,0 5,0 4,0 размер частиц, мкм | 40-30 6,0 9,0 3,0 14,0 з»о 4,0 Редактор Т.Иванова Г 30-20 1 2 0 - Ш [ 10-5 I 5-2 30-20 |20-Ш I 10-5 13,0 10,0 13,0 24,0 11,0 15,0 6,0 16,0 14,0 Составитель Р.Герасимов Техред М.Моргентал 4 8,0 20,0 17,0 1 29,0 31,0 34,0 Корректор Ао Обручар Заказ 2426 Тираж 433 Подписное В И Л Государственного комитета по изобретениям и открытиям при ГКНТ СССР Н ИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
