Просівач для борошна

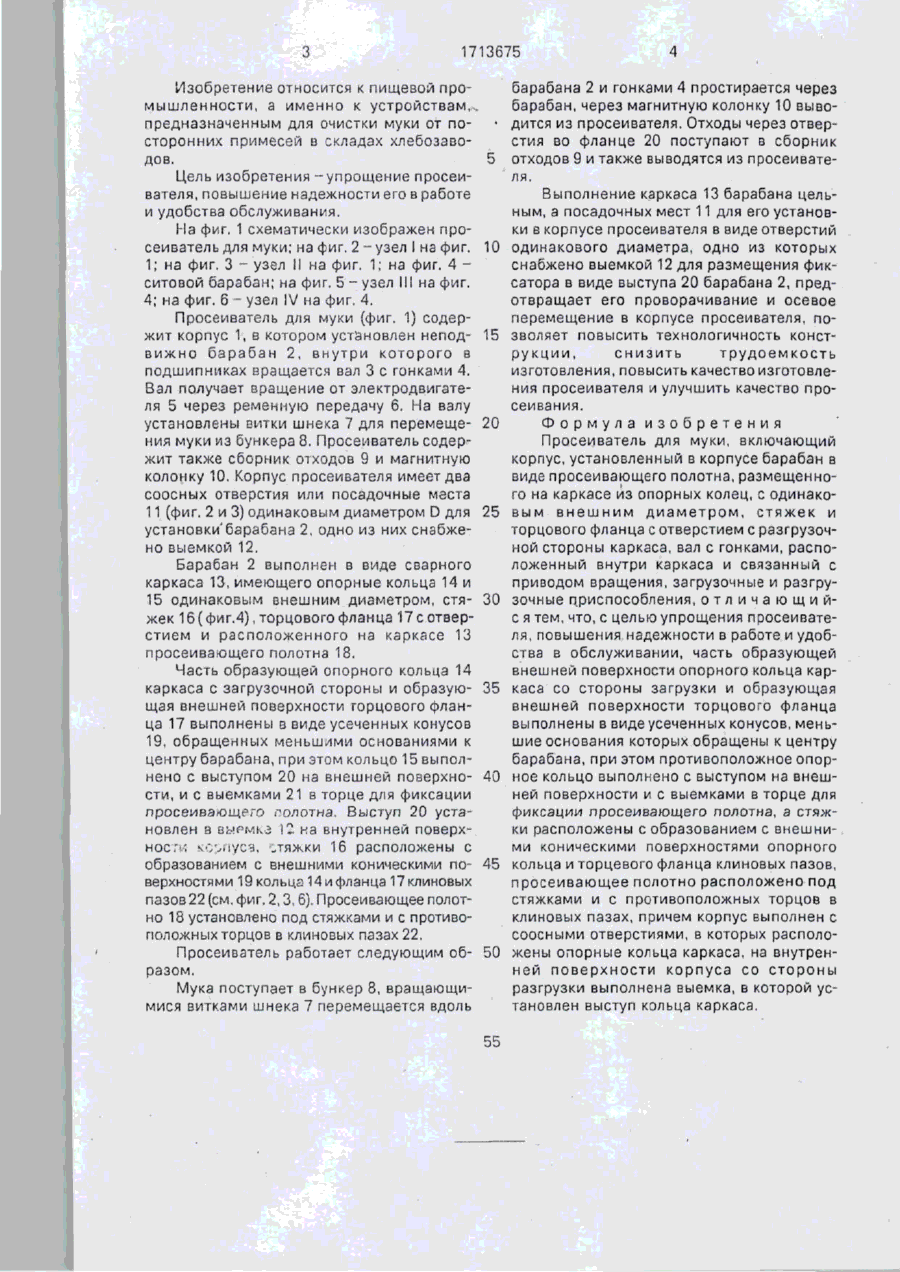

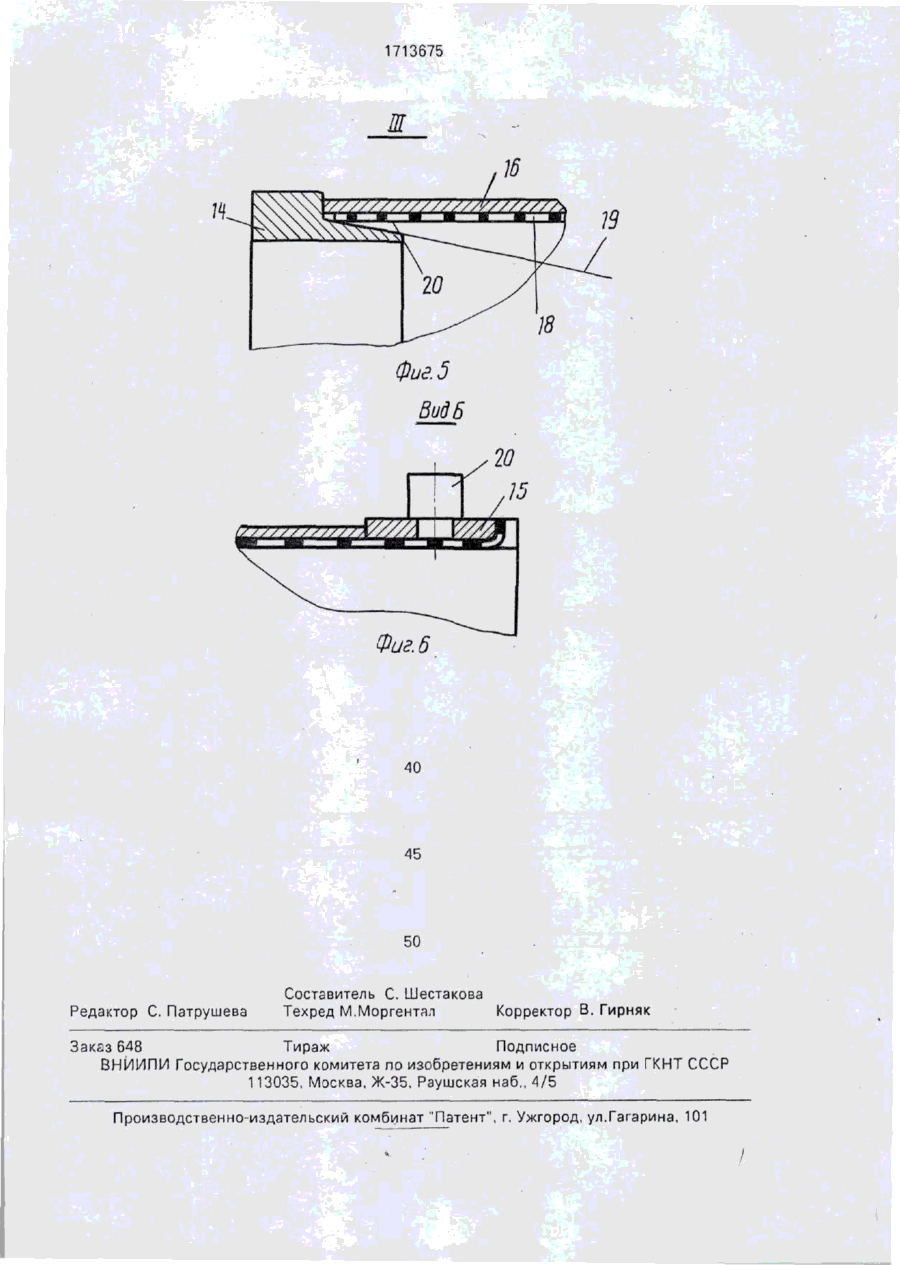

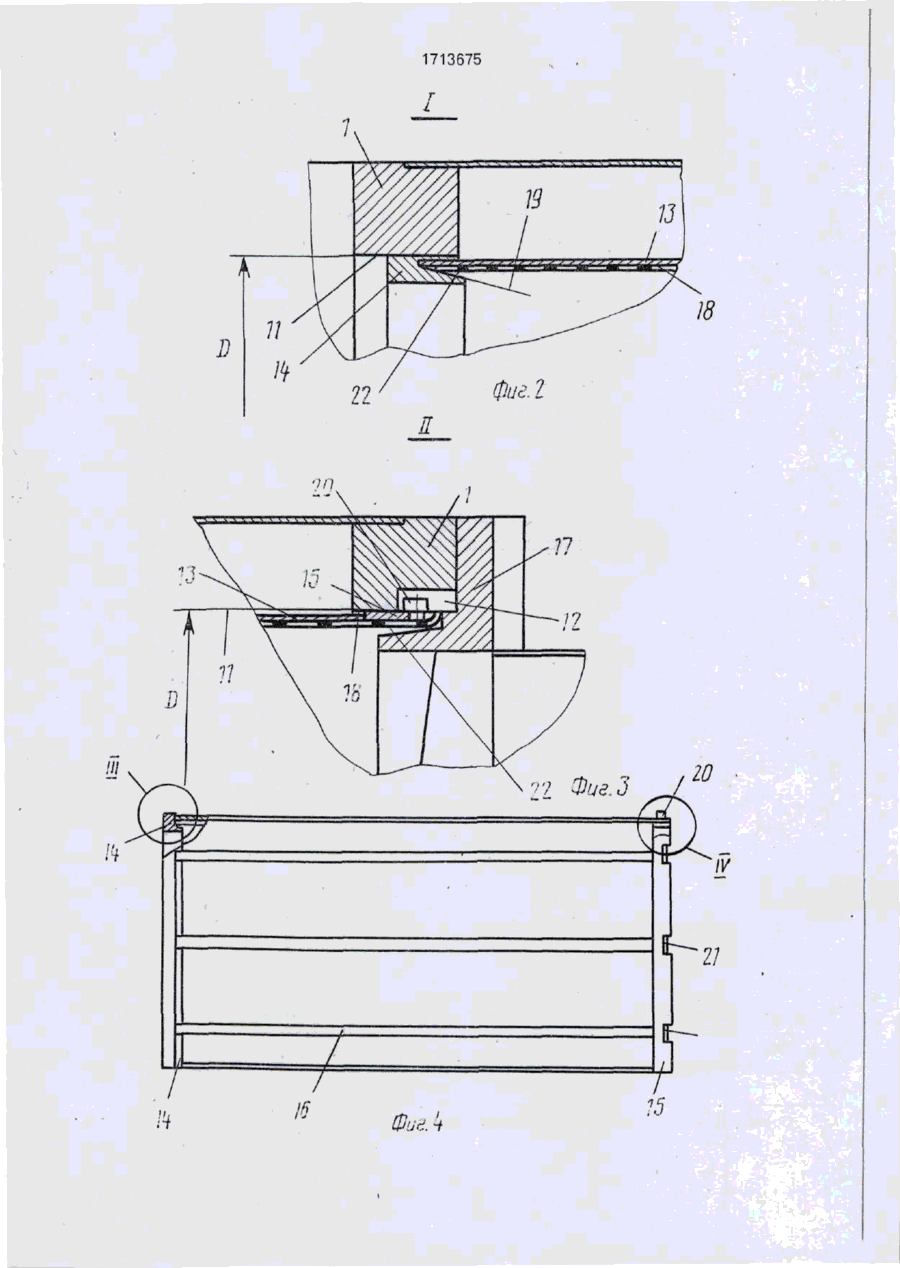

Изобретение относится к пищевой промышленности, а именно к устройствам, предназначенным для очистки муки от посторонних примесей в складах хлебозавод о в . Целью и з о б р е т е н и я является упрощение просеивателя, повышение надежности его в работе и удобства в обслуживании. Просеиватель для муки имеет корпус 1 с соосными отверстиями или посадочными местами одинакового диаметра, в которых неподвижно установлен барабан (Б) 2. Одно из посадочных мест имеет выемку. Б 2 выполнен в виде сварного каркаса, имеющего опорные кольца (К) с одинаковым внешним диаметром, стяжек, торцового фланца с отверстием и расположенного на каркасе просеивающего полотна (ПП). Часть образующей К и фланца выполнены в виде усеченных конусов, обращенных меньшим основанием к центру Б 2, и образуют со стяжками клиновые пазы. Другое опорное К выполнено с выступом на внешней поверхности и с выемками на торце для фиксации ПП, которое установлено под стяжками в клиновых пазах с противоположных торцов. Внутри Б 2 находится вал 3 с гонками 4 и шнеком 7. Мука подается в Б 2 шнеком 7, перемещается гонками 4, протирается и рассеивается через ПП. Выступ опорного кольца предотвращает проворачивание и осевое смещение Б 2. 6 ил. СО со ел > Фиг1 1713675 Изобретение относится к пищеаой промышленности, а именно к устройствам,, предназначенным для очистки муки от по• сторонних примесей в складах хлебозаводов. 5 Цель изобретения -упрощение просеивателя, повышение надежности его в работе и удобства обслуживания. На фиг. 1 схематически изображен просеиватель для муки; на фиг. 2 -узел I на фиг. 10 1; на фиг. 3 - узел II на фиг. 1; на фиг. 4 ситовой барабан; на фиг, 5 - узел 1 1 на фиг. 1 4; на фиг. 6 - узел IV на фиг. 4. Просеиватель для муки {фиг. 1) содержит корпус 1, в котором установлен непод- 15 в и ж н о барабан 2, внутри которого в подшипниках вращается вал 3 с гонками 4. Вал получает вращение от электродвигателя 5 через ременную передачу 6, На валу установлены витки шнека 7 для перемеще- 20 ния муки из бункера 8. Просеиватель содержит также сборник отходов 9 и магнитную колонку 10. Корпус просеивателя имеет два соосных отверстия или посадочные места 11 (фиг. 2 и 3) одинаковым диаметром D для 25 установки'барабана 2, одно из них снабжено выемкой 12. Барабан 2 выполнен в виде сварного каркаса 13, имеющего опорные кольца 14 и 15 одинаковым внешним диаметром, стя- 30 жек 16 (фиг.4), торцового фланца 17 с отверстием и расположенного на каркасе 13 просеивающего полотна 18. Часть образующей опорного кольца 14 каркаса с загрузочной стороны и образую- 35 щая внешней поверхности торцового фланца 17 выполнены в виде усеченных конусов 19, обращенных меньшими основаниями к центру барабана, при этом кольцо 15 выполнено с выступом 20 на внешней поверхно- 40 сти, и с выемками 21 в торце для фиксации просеивающею полотне, Выступ 20 установлен в выемка 12 на внутренней поверхности ксрлуса, - тяжки 16 расположены с образованием с внешними коническими по- 45 верхностями 19 кольца 14 и фланца 17 клиновых пазов 22 (см, фиг. 2,3,6). Просеивающее полотно 18 установлено под стяжками и с противоположных торцов в клиновых пазах 22. Просеиватель работает следующим об- 50 разом. Мука поступает в бункер 8, вращающимися витками шнека 7 перемещается вдоль 55 барабана 2 и гонками 4 простирается через барабан, через магнитную колонку 10 выводится из просеивателя. Отходы через отверстия во фланце 20 поступают в сборник отходов 9 и также выводятся из просеивателя. Выполнение каркаса 13 барабана цельным, а посадочных мест 11 для его установки в корпусе просеивателя в виде отверстий одинакового диаметра, одно из которых снабжено выемкой 12 для размещения фиксатора в виде выступа 20 барабана 2, предотвращает его проворачивание и осевое перемещение в корпусе просеивателя, позволяет повысить технологичность конструкции, снизить трудоемкость изготовления, повысить качество изготовления просеивателя и улучшить качество просеивания. Формула изобретения Просеиватель для муки, включающий корпус, установленный в корпусе барабан в виде просеивающего полотна, размещенного на каркасе из опорных колец, с одинакоеым в н е ш н и м д и а м е т р о м , с т я ж е к и торцового фланца с отверстием с разгрузочной стороны каркаса, вал с гонками, расположенный внутри каркаса и связанный с приводом вращения, загрузочные и разгрузочные приспособления, о т л и ч а ю щ и й с я тем, что, с целью упрощения просеивателя, повышения надежности в работе и удобства в обслуживании, часть образующей внешней поверхности опорного кольца каркаса со стороны загрузки и образующая внешней поверхности торцового фланца выполнены в виде усеченных конусов, меньшие основания которых обращены к центру барабана, при этом противоположное опорное кольцо выполнено с выступом на внешней поверхности и с выемками в торце для фиксации просеивающего полотна, а стяжки расположены с образованием с внешними коническими поверхностями опорного кольца и торцевого фланца клиновых лазов, просеивающее полотно расположено под стяжками и с противоположных торцов в клиновых пазах, причем корпус выполнен с соосными отверстиями, в которых расположены опорные кольца каркаса, на внутренней поверхности корпуса со стороны разгрузки выполнена выемка, в которой установлен выступ кольца каркаса. 77 20 1713675 Ш ////////////У//1/////// 20 15 -і \ Фиг. 5 40 45 50 Редактор С.Патрушева Составитель С. Шестакова Техред М.Моргентал Корректор В. Гирняк Заказ 648 Тираж Подписное ВНЙИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб,, 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
