Ін’єкційний шприц

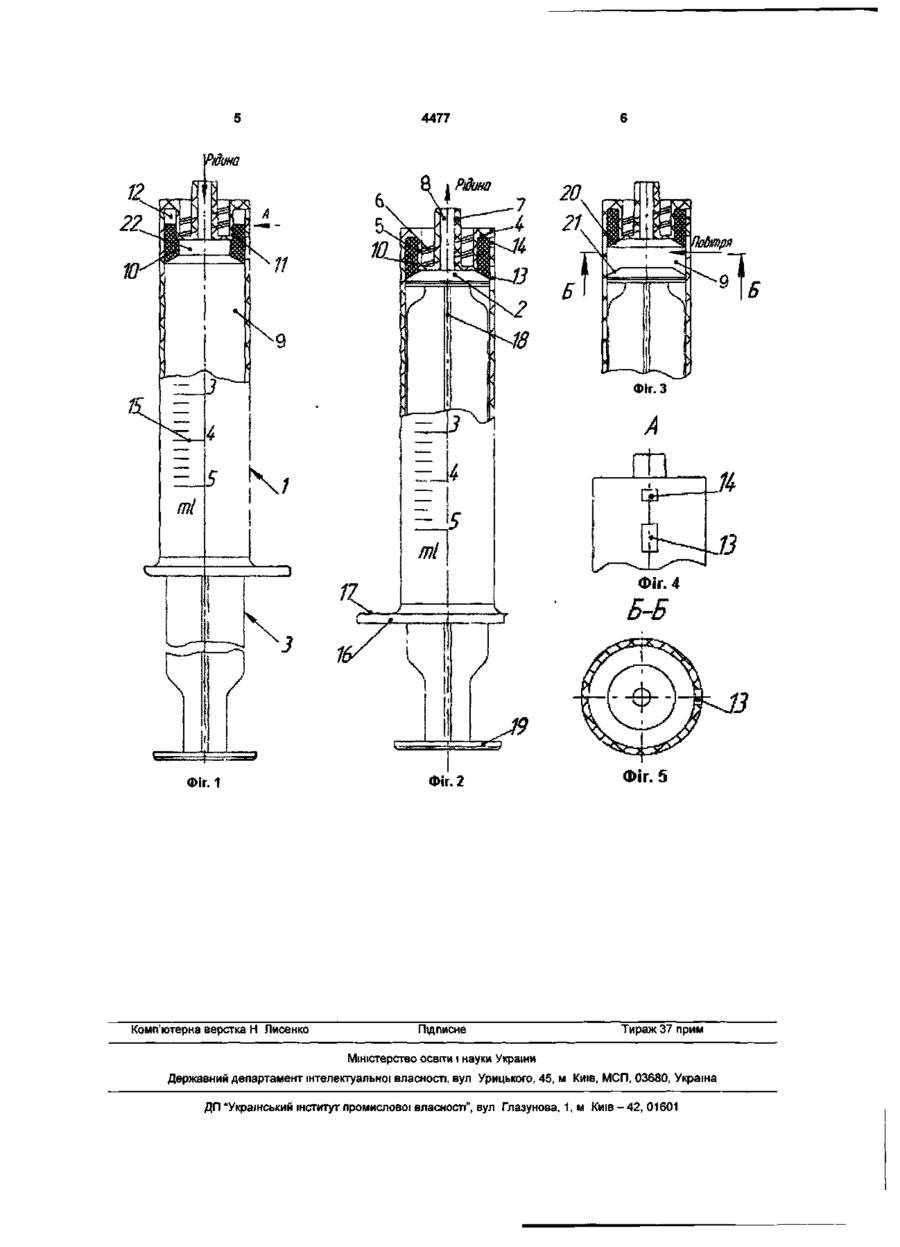

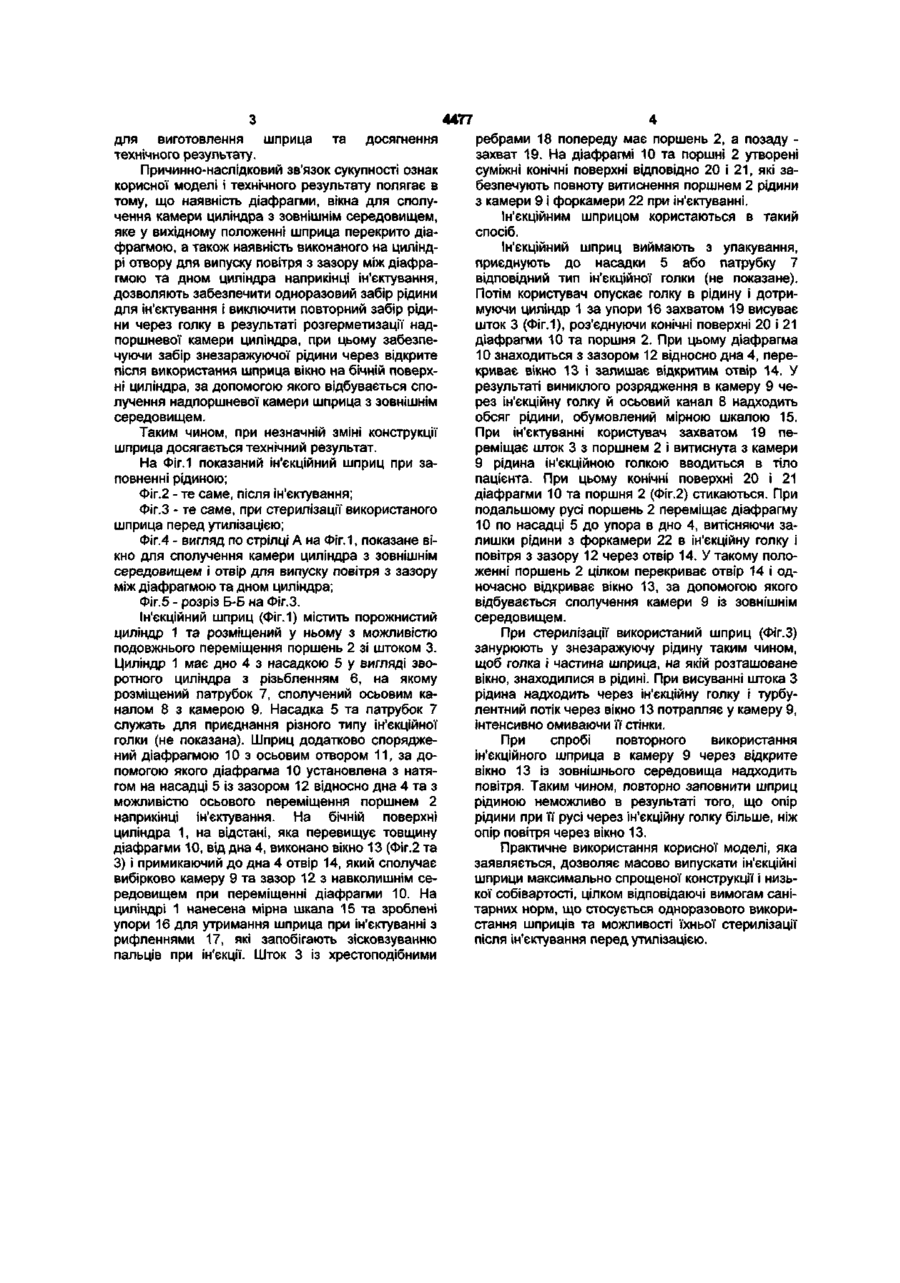

Ін'єкційний шприц, що містить порожнистий циліндр із дном, яке має патрубок для приєднання ін'єкційної голки, та розміщений у циліндрі поршень зі штоком, який відрізняється тим, що у порожнистому циліндрі додатково встановлена діафрагма, а на бічній поверхні циліндра виконане вікно, яке у вихідному положенні шприца перекрито діафрагмою, при цьому циліндр має отвір для випуску повітря з зазору між діафрагмою та дном циліндра наприкінці ін'єктування. Корисна модель належить до медичної техніки, а саме, до ін'єкційних шприців одноразового використання. Відомі одноразові шприці, споряджені засобом, який виключає їхнє повторне використання, наприклад, шляхом руйнування з'єднання поршня зі штоком після ін'єктування при зворотному переміщенні поршня, або в результаті заклинювання поршня зі штоком у камері шприца після ін'єктування (див. патент України №11186, кл. А61М5/50, 1990р. та патент України №11230, кл. А61М5/50, 1993р.). Відомі пристрої забезпечують одноразове використання шприца, але не захищають медичний і технічний персонал від випадкового зараження при необережному користуванні шприцом після ін'єктування інфекційних хворих. Після ін'єкції або забору крові в голці та на стінках камери шприца залишаються хвороботворні бактерії, які можуть бути джерелом зараження при необережному користуванні шприцом при його утилізації. У зв'язку з цим фактом введені обов'язкові санітарні вимоги стерилізації використаних одноразових шприців перед утилізацією. Однак, відомі аналога не можуть бути піддані стерилізації через неможливість повторного забору рідини в камеру шприца. Крім того, відомі шприци складні при виготовленні, мають велику кількість конструктивних елементів, що приводить до підвищення їхньої собівартості. При масовому виробництві та широкому вжитку одноразових шприців необхідними умовами при виробництві є максимальна простота їхньої конструкції і низька собівартість. Найбільш близьким аналогом по сукупності конструктивних ознак є ін'єкційний шприц, який містить порожнистий циліндр із дном, яке має патрубок для приєднання ін'єкційної голки, та розміщений у циліндрі поршень зі штоком (див. Шприц ін'єкційний 5Б «ЛУЄР» ДСТ 24861-91 ІСО 7886-84). Відомий шприц конструктивно простий, має низьку собівартість, його можна піддавати стерилізації після ін'єкції, заповнюючи камеру циліндра знезаражуючим розчином, але він не задовольняє вимогам виключення повторного використання для ін'єктування. Технічною задачею корисної моделі є створення шприца, який задовольняє умовам конструктивної простоти, низької собівартості, гарантії одноразового використання та можливості стерилізації перед утилізацією. Технічним результатом корисної моделі є надання безпеки від інфекційного зараження при утилізації використаних шприців. Задача та технічний результат корисної моделі досягаються тим, що в ін'єкційному шприці, який містить порожнистий циліндр із дном, яке має патрубок для приєднання ін'єкційної голки, і розміщений у циліндрі поршень зі штоком, особливість полягає в тім, що у порожнистому циліндрі додатково встановлена діафрагма, а на бічній поверхні циліндра виконане вікно, яке у вихідному положенні шприца перекрито діафрагмою, при цьому циліндр має отвір для випуску повітря з зазору між діафрагмою та дном циліндра в кінці ін'єктування. Ці ознаки корисної моделі необхідні і достатні 4477 для виготовлення шприца та досягнення технічного результату. Причинно-наслідковий зв'язок сукупності ознак корисної моделі і технічного результату полягає в тому, що наявність діафрагми, вікна для сполучення камери циліндра з зовнішнім середовищем, яке у вихідному положенні шприца перекрито діафрагмою, а також наявність виконаного на циліндрі отвору для випуску повітря з зазору між діафрагмою та дном циліндра наприкінці ін'єктування, дозволяють забезпечити одноразовий забір рідини для ін'єктування і виключити повторний забір рідини через голку в результаті розгерметизації надпоршневої камери циліндра, при цьому забезпечуючи забір знезаражуючої рідини через відкрите після використання шприца вікно на бічній поверхні циліндра, за допомогою якого відбувається сполучення надпоршневої камери шприца з зовнішнім середовищем. Таким чином, при незначній зміні конструкції шприца досягається технічний результат. На Фіг.1 показаний ін'єкційний шприц при заповненні рідиною; Фіг.2 - те саме, після ін'єктування; Фіг.З - те саме, при стерилізації використаного шприца перед утилізацією; Фіг.4 - вигляд по стрілці А на Фіг. 1, показане вікно для сполучення камери циліндра з зовнішнім середовищем і отвір для випуску повітря з зазору між діафрагмою та дном циліндра; Фіг.5 - розріз Б-Б на Фіг.З. Ін'єкційний шприц (Фіг.1) містить порожнистий циліндр 1 та розміщений у ньому з можливістю подовжнього переміщення поршень 2 зі штоком 3. Циліндр 1 має дно 4 з насадкою 5 у вигляді зворотного циліндра з різьбленням 6, на якому розміщений патрубок 7, сполучений осьовим каналом 8 з камерою 9. Насадка 5 та патрубок 7 служать для приєднання різного типу ін'єкційної голки (не показана). Шприц додатково споряджений діафрагмою 10 з осьовим отвором 11, за допомогою якого діафрагма 10 установлена з натягом на насадці 5 із зазором 12 відносно дна 4 та з можливістю осьового переміщення поршнем 2 наприкінці ін'єктування. На бічній поверхні циліндра 1, на відстані, яка перевищує товщину діафрагми 10, від дна 4, виконано вікно 13 (Фіг.2 та 3) і примикаючий до дна 4 отвір 14, який сполучає вибірково камеру 9 та зазор 12 з навколишнім середовищем при переміщенні діафрагми 10. На циліндрі 1 нанесена мірна шкала 15 та зроблені упори 16 для утримання шприца при ін'єктуванні з рифленнями 17, які запобігають зісковзуванню пальців при ін'єкції. Шток 3 із хрестоподібними ребрами 18 попереду має поршень 2, а позаду захват 19. На діафрагмі 10 та поршні 2 утворені суміжні конічні поверхні відповідно 20 і 21, які забезпечують повноту витиснення поршнем 2 рідини з камери 9 і форкамери 22 при ін'єктуванні. Ін'єкційним шприцом користаються в такий спосіб. Ін'єкційний шприц виймають з упакування, приєднують до насадки 5 або патрубку 7 відповідний тип ін'єкційної голки (не показане). Потім користувач опускає голку в рідину і дотримуючи циліндр 1 за упори 16 захватом 19 висуває шток 3 (Фіг.1), роз'єднуючи конічні поверхні 20 і 21 діафрагми 10 та поршня 2. При цьому діафрагма 10 знаходиться з зазором 12 відносно дна 4, перекриває вікно 13 і залишає відкритим отвір 14. У результаті виниклого розрядження в камеру 9 через ін'єкційну голку й осьовий канал 8 надходить обсяг рідини, обумовлений мірною шкалою 15. При ін'єктуванні користувач захватом 19 переміщає шток 3 з поршнем 2 і витиснута з камери 9 рідина ін'єкційною голкою вводиться в тіло пацієнта. При цьому конічні поверхні 20 і 21 діафрагми 10 та поршня 2 (Фіг.2) стикаються. При подальшому русі поршень 2 переміщає діафрагму 10 по насадці 5 до упора в дно 4, витісняючи залишки рідини з форкамери 22 в ін'єкційну голку і повітря з зазору 12 через отвір 14. У такому положенні поршень 2 цілком перекриває отвір 14 і одночасно відкриває вікно 13, за допомогою якого відбувається сполучення камери 9 із зовнішнім середовищем. При стерилізації використаний шприц (Фіг.З) занурюють у знезаражуючу рідину таким чином, щоб голка і частина шприца, на якій розташоване вікно, знаходилися в рідині. При висуванні штока З рідина надходить через ін'єкційну голку і турбулентний потік через вікно 13 потрапляє у камеру 9, інтенсивно омиваючи її стінки. При спробі повторного використання ін'єкційного шприца в камеру 9 через відкрите вікно 13 із зовнішнього середовища надходить повітря. Таким чином, повторно заповнити шприц рідиною неможливо в результаті того, що опір рідини при її русі через ін'єкційну голку більше, ніж опір повітря через вікно 13. Практичне використання корисної моделі, яка заявляється, дозволяє масово випускати ін'єкційні шприци максимально спрощеної конструкції і низької собівартості, цілком відповідаючі вимогам санітарних норм, що стосується одноразового використання шприців та можливості їхньої стерилізації після ін'єктування перед утилізацією. 4477 Фіг. З А J9 Фіг. 1 Комп'ютерна верстка Н Лисенко Фіг. 2 Підписне Фіг. 5 Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
