Фільтруюча тканина

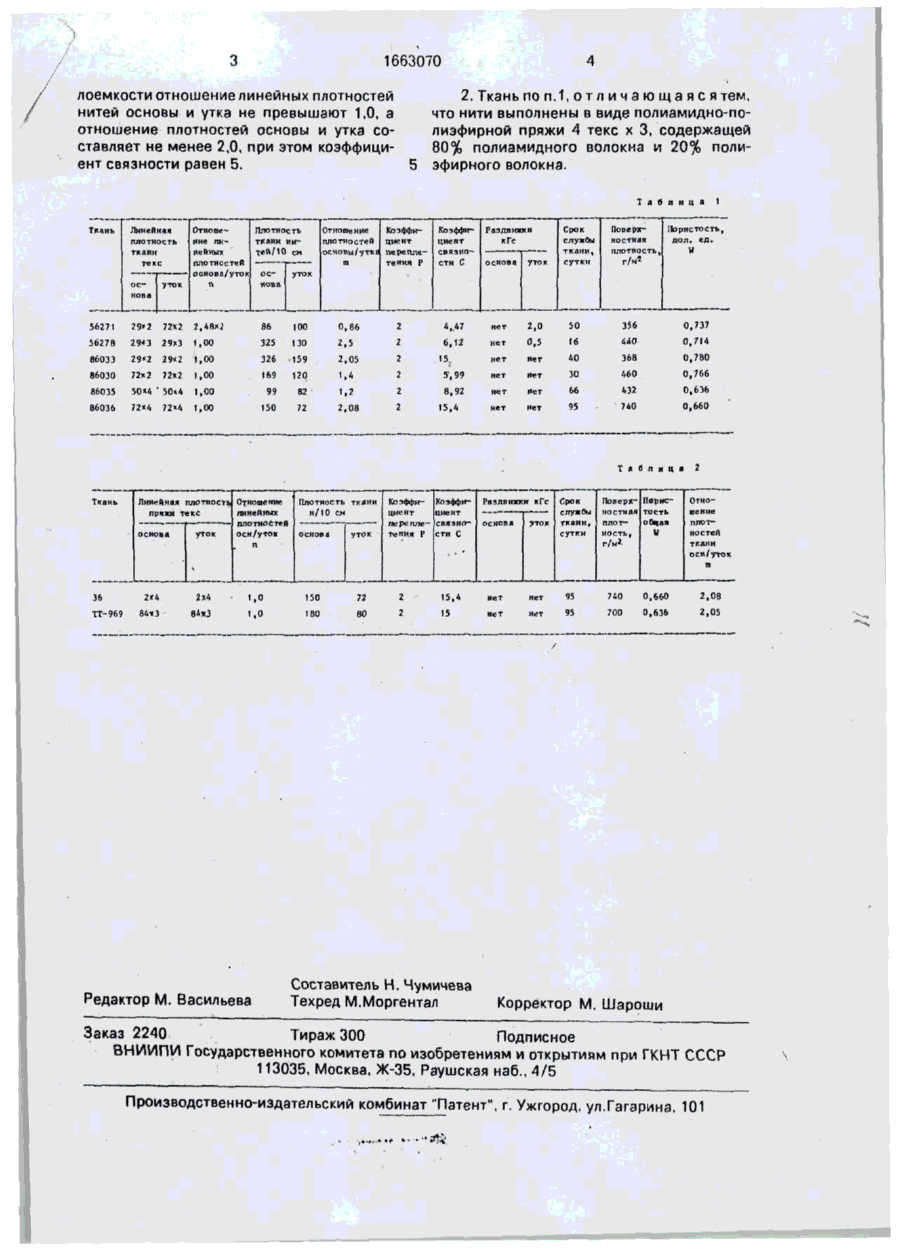

Изобретение относится к текстильной промышленности, в частности к тканям для мокрого фильтрования сахарных растворов, и позволяет повысить прочность и увеличить срок службы ткани при уменьшении и материалоемкости. Фильтровальная ткань, содержащая основные и уточные нити из синтетических волокон, причем отношение линейных плотностей нитей основы и утка не превышает 1,0, а отношение плотностей основы и утка составляет не менее 2, при коэффициенте связности, равном 5, а нити выполнены в виде полиамидно-полиэфирной пряжи 4 текс х 3, содержащей 80% полиамидного волокна и 20% полиэфирного волокна. 1 з.п.ф-лы, 2 табл. Изобретение относится к текстильной промышленности, в частности к тканям для мокрого фильтрования сахарных растворов. Цель изобретения - повышение прочности и увеличение срока службы ткани при уменьшении ее материалоемкости. Ткань может быть выработана на современных бесчелночных станках по типовой технологии выработки любой технической ткани из пряжи или нитей из химических волокон. Впервые в СССР на прядильном оборудовании по аппаратной системе прядения выработана пряжа линейной плотности 84 текс, состоящая из 80% капронового волокна и 20% лавсанового волокна. Капроновое волокно обеспечивает устойчивость пряжи в средах с рН = 8 - 11. Однако капроновое волокно в чистом виде нетехнологично в переработке на прядильном оборудовании. Для улучшения проходимости и получения качественной пряжи в смеску добавлено 20% лавсанового волокна, которое устойчиво в слабощелочной среде. Равномерное распределение его в поперечнике пряжи позволяет улучшить проходимость пряжи по оборудованию и сохранить устойчивость пряжи, а следовательно, и ткани в названной выше среде. В табл.1 и 2 представлены характеристики известных и предлагаемой тканей. Формула изобретения 1. Фильтровальная ткань, содержащая основные и уточные нити из синтетических волокон, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности и увеличения срока службы при уменьшении ее материа 1663070 2. Ткань по п . і . о т л и ч а ю щ а я с ятем, что нити выполнены в виде полиамидно-полиэфирной пряжи 4 текс х 3, содержащей 80% полиамидного волокна и 20% полиэфирного волокна. лоемкости отношение линейных плотностей нитей основы и утка не превышают 1,0, а отношение плотностей основы и утка составляет не менее 2,0, при этом коэффициент связности равен 5. Т а б л и ц а Ткань Линейная ПЛОТНОСТЬ ткани текс 1 основа утох Отнот*иие ли Плотность ткани н и FK'fillUX тея/ю см , плотностей сюновв/уток о с уток •а нова Отношение плотностей Коэффициент ОСНОВЫ/уТ*Е переплеm тения р Коэффициент связности с Раздвижки кГс основа утох Срок служОы ткани. сутки Повер*" ностная плотность, 1 Пористость дол. ед. Н г/м ! 56271 29»2 72X2 86 100 0,86 2 4,47 кет 2,0 50 356 0,737 56278 29*3 29*3 1,00 325 130 2,5 2 6,12 нет 0,5 16 440 0,714 86033 29«2 29*2 1,00 326 159 2,05 2 нет нет 40 368 0.7В0 86030 72x2 НИ 1,00 169 120 1»* 2 5,99 нет нет 30 460 0,766 86035 50 «4 5Ои4 1,00 99 82 1.2 2 8,92 нет Нет 66 432 0,636 86036 72x4 72*4 1,00 150 72 2,08 2 нет НеТ 95 740 0,660 15 15,4 Т а б л и ц а Линейная плотность Отношение линейных пряхи текс плотностей осн/утои 36 ТТ-969 Плотность ткани н/10 см ~— основа уток Коэффи- Коэффициент циент пирепле- связноТКННЯ Р Раэдвкахи кГс , уток 1 основа сти с Срок службы ткани. сутии Поверх- Порисностная тость плото оцеп ность, V г/м* 2*4 2*4 1,0 150 П 15,4 нет нет 7Л0 0,660 84*3 8**3 1,0 180 80 15 нет нет 700 0,636 Редактор М. Васильева Составитель Н. Чумичева Техред М.Моргентал 2 Отношение плотностей ТІГВНИ оси/уто* 2,08 2,05 Корректор М. Шароши Заказ 2240 Тираж 300 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
