Колектор

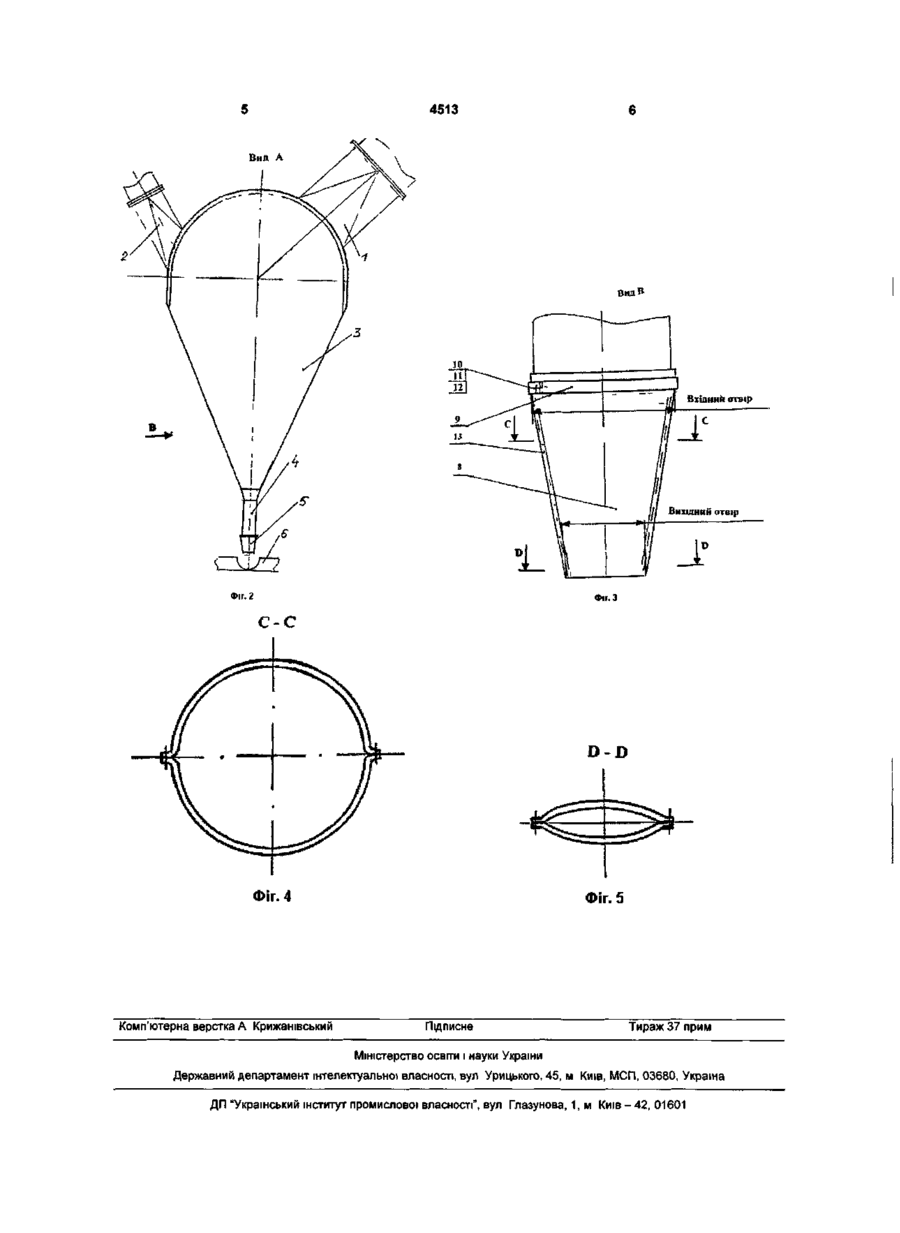

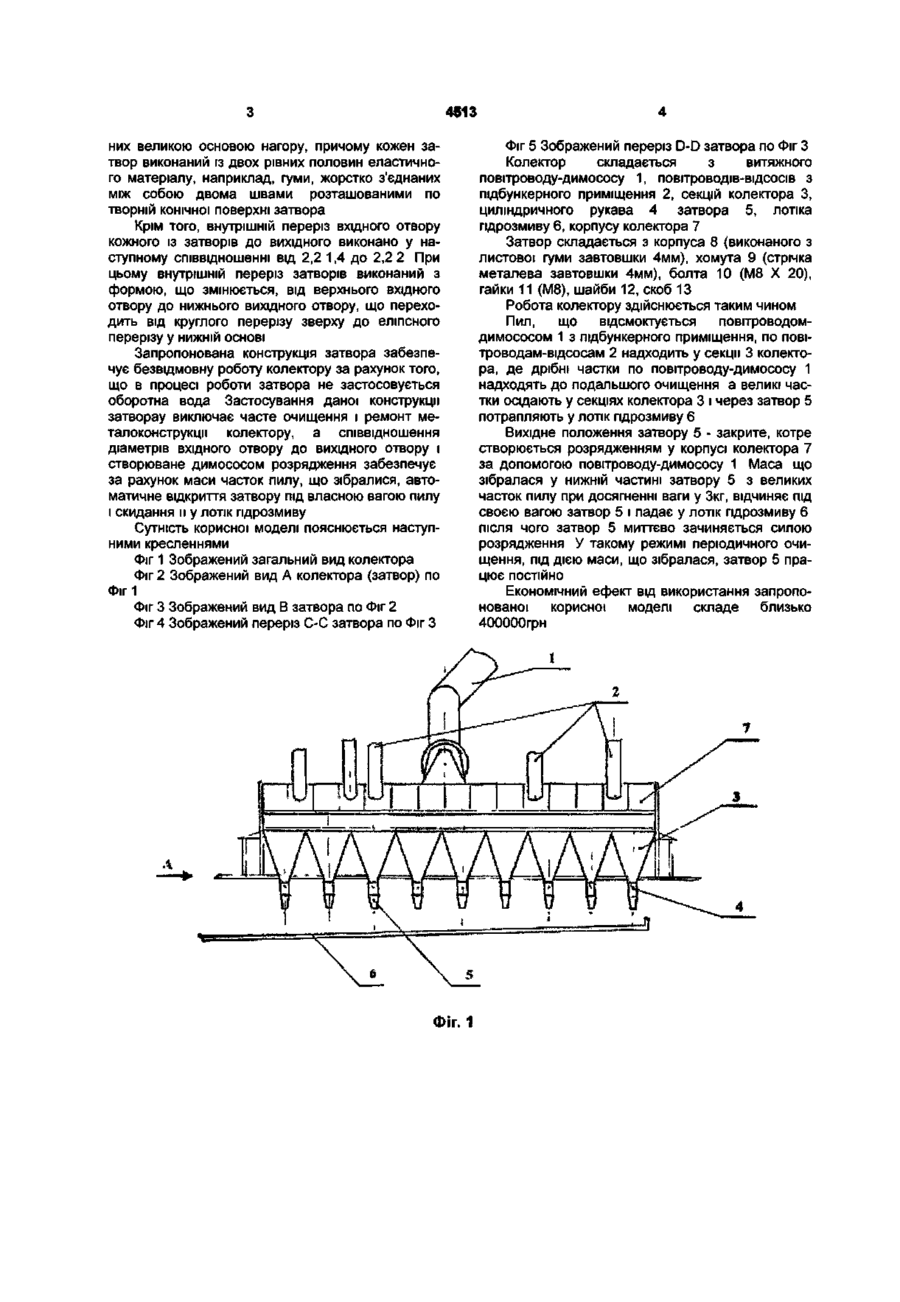

1 Колектор, що містить корпус із закріпленими вертикально секціями колекторі, з'єднаних у нижній частині циліндричними рукавами із затворами, виконаними у вигляді конічних рукавів, розташованих великою основою нагору, який відріз няється тим, що затвор виконаний із двох рівних половин еластичного матеріалу, наприклад гуми, жорстко з'єднаних між собою двома швами, розташованими по твірній конічної поверхні затвора 2 Колектор за п 1 , який відрізняється тим, що внутрішній переріз вхідного отвору кожного з затворів до вихідного виконаний у співвідношенні від 2,2 1,4 до 2,2 2 3 Колектор за п 2, який відрізняється тим що внутрішній переріз кожного з затворів виконаний з формою, що змінюється від верхнього вхідного отвору до нижнього вихідного отвору, що переходить від круглого перерізу зверху до еліпсного перерізу у нижній основі Корисна модель колектор відноситься до області чорної металурги, зокрема, до системи, що забезпечує видалення великих часток пилу в системах витяжної вентиляції у виробництвах з інтенсивним пиловидаленням при ПІДГОТОВЦІ І завантаженні залізорудної сировини Відома, прийнята за прототип, конструкція колектору першого ступеня очищення запиленого повітря від великих часток пилу (див креслення 62862 Харківський сантехпроект), у нижній частині секцій якого встановлений пдрозатвор (див креслення 50/1930 комбінату їм Ілліча, доменний цех) Призначення пдрозатвору - видалення великих часток пилу за допомогою води у лотік гідрозмиву, а також виключення підсмоктування води з лотка гідрозмиву у корпус колектору Недоліком цієї конструкції є те, що до пдрозатвору для виконання вище перерахованих його функцій підведена оборотна вода по трубопроводу Dy50, що з часом (1 раз на місяць) заростає сміттям, яке знаходиться в оборотній воді (дрібні шматки коксу, шлам, дерев'яні друзки і т д ) У результаті пдрозатвор підлягає заміні Через припинення подачі води до пдрозатвору, у процесі відсмоктування пилу з підбункерного спорудження, відбувається підсмоктування води димососом з лотка гідрозмиву у корпус колектору Вода, що потрапила у колектор з лотка гідрозмиву з'єднуючись із дрібним пилом, осідає на стінках корпуса колектору, у циліндричному рукаві колектору і пдрозатворі, перетворюється в спресовану масу шламу, замулюючи отвори Усе це періодично очищують вручну і роблять заміну металоконструкція колектору, що вийшли з ладу Недоліком є також співвідношення діаметрів вхідного DBX отвору до вихідного DBHX отвору конусної частини пдрозатвору - 10 1 При цьому співвідношенні вихідний отвір затвора швидко замулюється шламом, але діаметр даного отвору не можна збільшити, тому що у цьому випадку створене димососом розрядження у корпусі колектору пересилить опір потоку води, спрямованої в пдрозатвор, і відбудеться підсмоктування води з лотка гідрозмиву Задача, що стоїть перед авторами, полягає у відмовленні від подачі води, для видалення великих часток пилу у лотік гідрозмиву, у створенні простої при виготовленні, надійної і безвідмовної в експлуатації конструкції затвору колектору, що одночасно забезпечує уловлювання великих часток пилу й автоматичне їхнє відправлення у лотік гідрозмиву, а також зниження трудовитрат на очищення і ремонт колектору Поставлена задача вирішується тим, що колектор, що містить корпус із закріпленими вертикально секціями колекторів, з'єднаних у нижній частині циліндричними рукавами із затворами, виконаними у вигляді конічних рукавів, розташова со ю 4513 них великою основою нагору, причому кожен затвор виконаний із двох рівних половин еластичного матеріалу, наприклад, гуми, жорстко з'єднаних між собою двома швами розташованими по творній конічної поверхні затвора Крім того, внутрішній переріз вхідного отвору кожного із затворів до вихідного виконано у наступному співвідношенні від 2,2 1,4 до 2,2 2 При цьому внутрішній переріз затворів виконаний з формою, що змінюється, від верхнього вхідного отвору до нижнього вихідного отвору, що переходить від круглого перерізу зверху до еліпсного перерізу у нижній основі Запропонована конструкція затвора забезпечує безвідмовну роботу колектору за рахунок того, що в процесі роботи затвора не застосовується оборотна вода Застосування даної конструкції затворау виключає часте очищення і ремонт металоконструкції колектору, а співвідношення діаметрів вхідного отвору до вихідного отвору і створюване димососом розрядження забезпечує за рахунок маси часток пилу, що зібралися, автоматичне відкриття затвору під власною вагою пилу і скидання и у лотік гідрозмиву Сутність корисної моделі пояснюється наступними кресленнями Фіг 1 Зображений загальний вид колектора Фіг 2 Зображений вид А колектора (затвор) по Фіг 1 Фіг 3 Зображений вид В затвора по Фіг 2 Фіг 4 Зображений переріз С-С затвора по Фіг З Фіг. 1 Фіг 5 Зображений переріз D-D затвора по Фіг З Колектор складається з витяжного повітроводу-димососу 1, повітроводів-вщсосів з підбункерного приміщення 2, секцій колектора З, циліндричного рукава 4 затвора 5, лотіка гідрозмиву 6, корпусу колектора 7 Затвор складається з корпуса 8 (виконаного з листової гуми завтовшки 4мм), хомута 9 (стрічка металева завтовшки 4мм), болта 10 (М8 X 20), гайки 11 (М8), шайби 12, скоб 13 Робота колектору здійснюється таким чином Пил, що відсмоктується повітроводомдимососом 1 з підбункерного приміщення, по повітроводам-відсосам 2 надходить у секції 3 колектора, де дрібні частки по повітроводу-димососу 1 надходять до подальшого очищення а великі частки осідають у секціях колектора 3 і через затвор 5 потрапляють у лотік гідрозмиву 6 Вихідне положення затвору 5 - закрите, котре створюється розрядженням у корпусі колектора 7 за допомогою повітроводу-димососу 1 Маса що зібралася у нижній частині затвору 5 з великих часток пилу при досягненні ваги у Зкг, відчиняє під своєю вагою затвор 5 і падає у лотік гідрозмиву 6 після чого затвор 5 миттєво зачиняється силою розрядження У такому режимі періодичного очищення, під дією маси, що зібралася, затвор 5 працює постійно Економічний ефект від використання запропонованої корисної моделі складе близько 400000грн 4513 Вид В 1_ Фіг. 2 Фіг. З с-с D-D Фіг. 4 Комп'ютерна верстка А Крижанівський Фіг. 5 Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
