Рятувальний жилет толбатова
Формула / Реферат

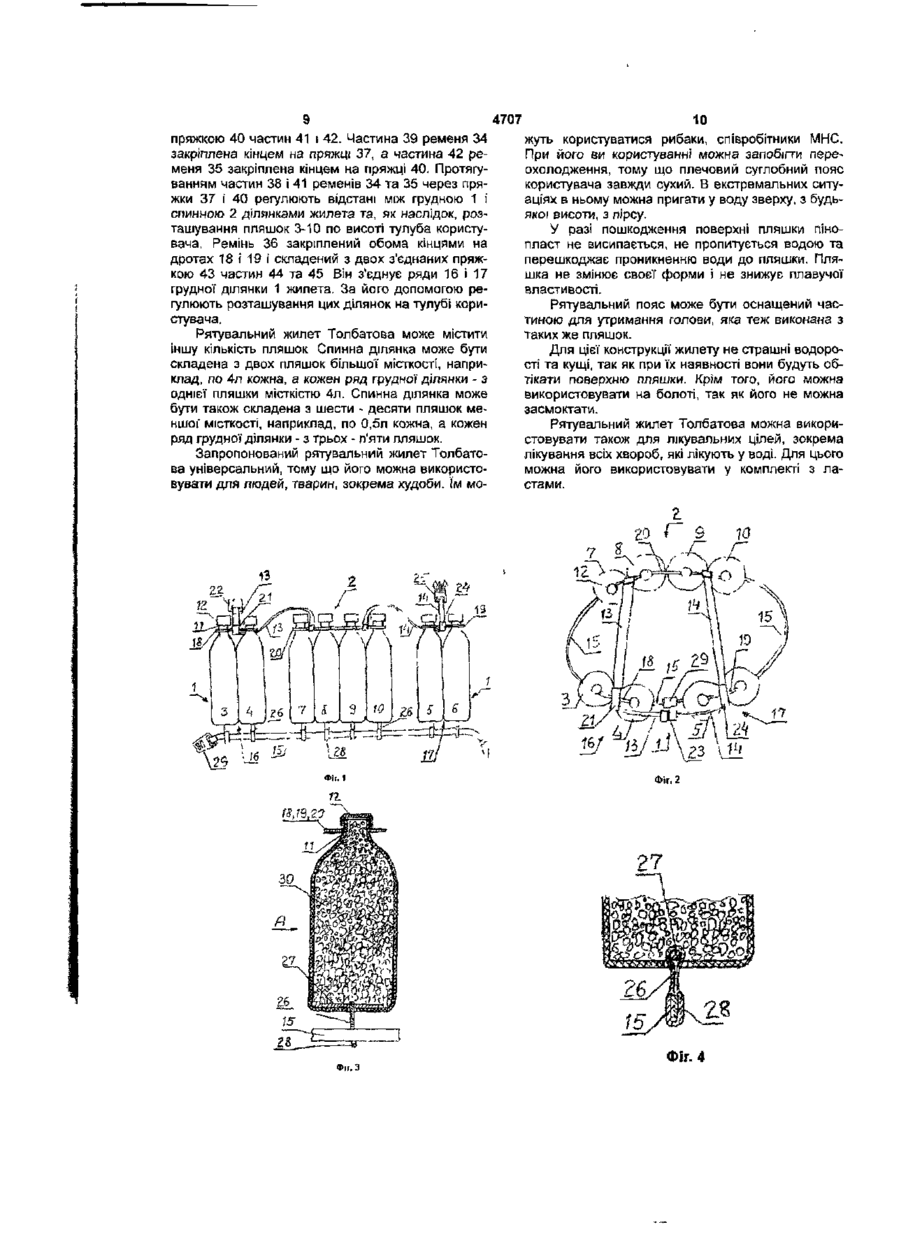

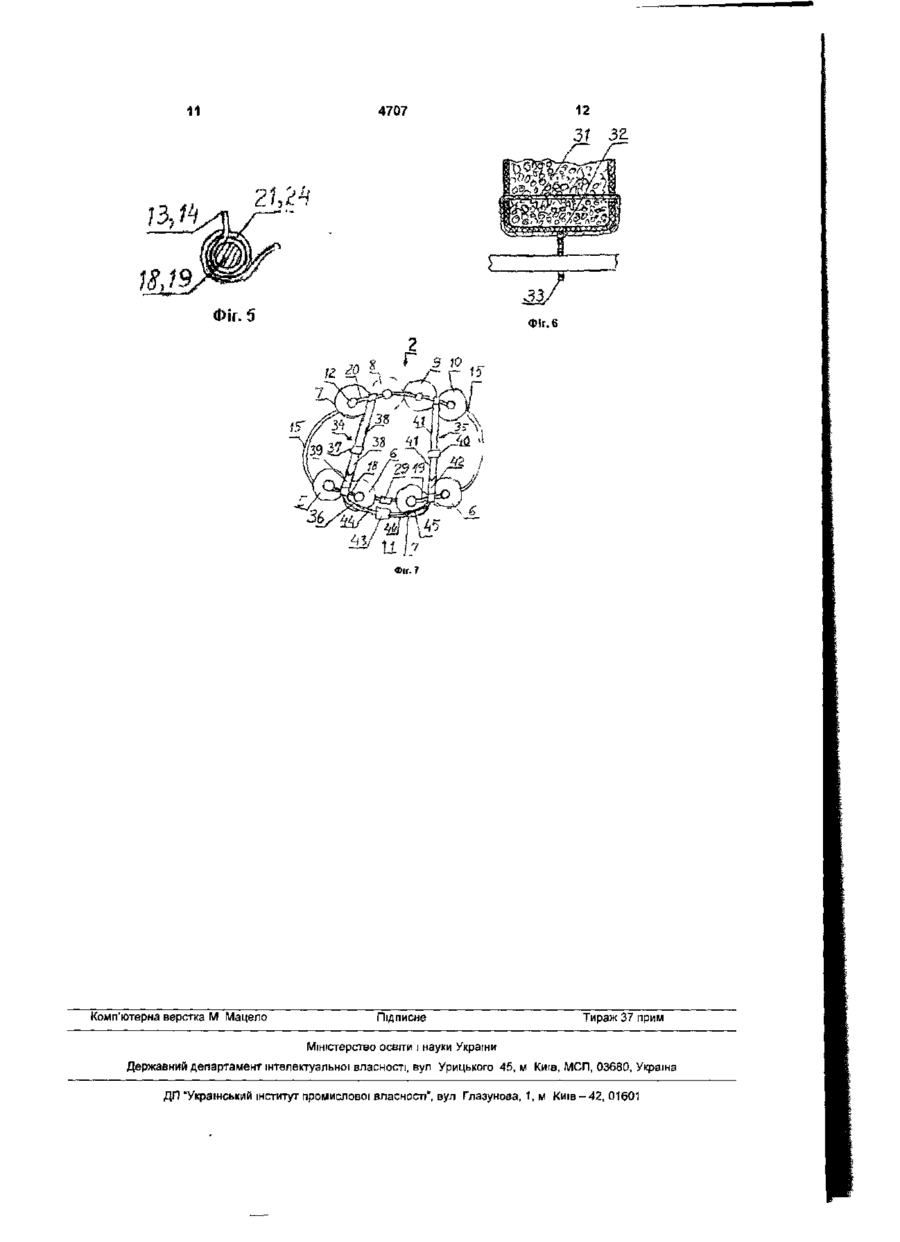

1. Рятувальний жилет з грудною та спинною ділянками, що має декілька зв'язаних між собою камер плавучості з наповнювачем малої густини, та з'єднану з ними прив'язну систему, який відрізняється тим, що камери виконані у вигляді паралельно й послідовно розташованих догори горлечками пластикових пляшок, причому спинна ділянка містить декілька пляшок, розміщених у послідовному ряді впритул одна до одної, їх горлечка зв'язані між собою дротом, грудна ділянка містить декілька пляшок, розділених на два послідовних ряди з однаковою кількістю пляшок, в кожному з яких пляшки розміщені впритул одна до одної, їх горлечка жорстко зв'язані між собою дротом, а прив'язна система складена щонайменше з двох плечових та одного поясного ременів, причому плечові ремені з'єднують дроти між горловинами крайніх і суміжних з ними пляшок грудної та спинної ділянок з можливістю регулювання довжини ременів між цими ділянками, а також з'єднують дроти між горловинами пляшок в обох послідовних рядах грудної ділянки з можливістю регулювання відстані між цими рядами, а поясний ремінь зв'язаний з днищами пляшок та обладнаний з'єднуючою кінці ременя пряжкою, розташованою між двома рядами пляшок грудної ділянки.
2. Рятувальний жилет за п. 1, який відрізняється тим, що прив'язна система містить два плечових ремені, кожен з яких закріплений одним кінцем на дроті між горлечками крайніх і суміжних з ними пляшок спинної ділянки, намотаний декількома витками довкола дроту між горлечками пляшок у відповідному послідовному ряді грудної ділянки та закріплений другим кінцем на карабінному замку, розташованому між рядами пляшок грудної ділянки.
3. Рятувальний жилет за п. 1, який відрізняється тим, що прив'язна система містить три плечових ремені, з яких два закріплені кінцями на дроті між горлечками крайніх і суміжних з ними пляшок грудної та спинної ділянок та складені з двох з'єднаних пряжками частин, а третій закріплений кінцями на дроті обох рядів пляшок грудної ділянки і складений з двох з'єднаних пряжкою частин.
4. Рятувальний жилет за будь-яким з пп. 1-3, який відрізняється тим, що поясний ремінь зв'язаний з днищем кожної пляшки шнуром, закріпленим одним кінцем на днищі пляшки та обладнаним пласкою петлею на другому кінці, через яку пропущений поясний ремінь.
5. Рятувальний жилет за п. 4, який відрізняється тим, що шнур пропущений через отвір у днищі пляшки усередину її та закріплений на поперечці, пропущеної через горлечко пляшки всередину її та укладеної на внутрішній поверхні днища пляшки.
6. Рятувальний жилет за будь-яким з пп. 1-5, який відрізняється тим, що за наповнювач вибране пінопластове кришиво, проштовхнуте усередину пляшок через їхні горлечка.
7. Рятувальний жилет за будь-яким з пп. 1-6, який відрізняється тим, що спинна ділянка жилета містить чотири пляшки, а грудна - по дві пляшки у кожному ряді.
8. Рятувальний жилет за будь-яким з пп. 1-7, який відрізняється тим, що сумарна місткість пляшок вибрана у залежності від ваги користувача.
9. Рятувальний жилет за п. 8, який відрізняється тим, що жилет для дитини вагою до 40 кг складений з пляшок, кожна з яких має місткість 0,5 л.
10. Рятувальний жилет за п. 8, який відрізняється тим, що для людини вагою до 70 кг він складений з пляшок, кожна з яких має місткість 1,0 л.
11. Рятувальний жилет за п. 8, який відрізняється тим, що для людини вагою до 100 кг він складений з пляшок, кожна з яких має місткість 1,5 л.
12. Рятувальний жилет за п. 8, який відрізняється тим, що для людини вагою понад 100 кг він складений з пляшок, кожна з яких має місткість 2,0 л.
Текст

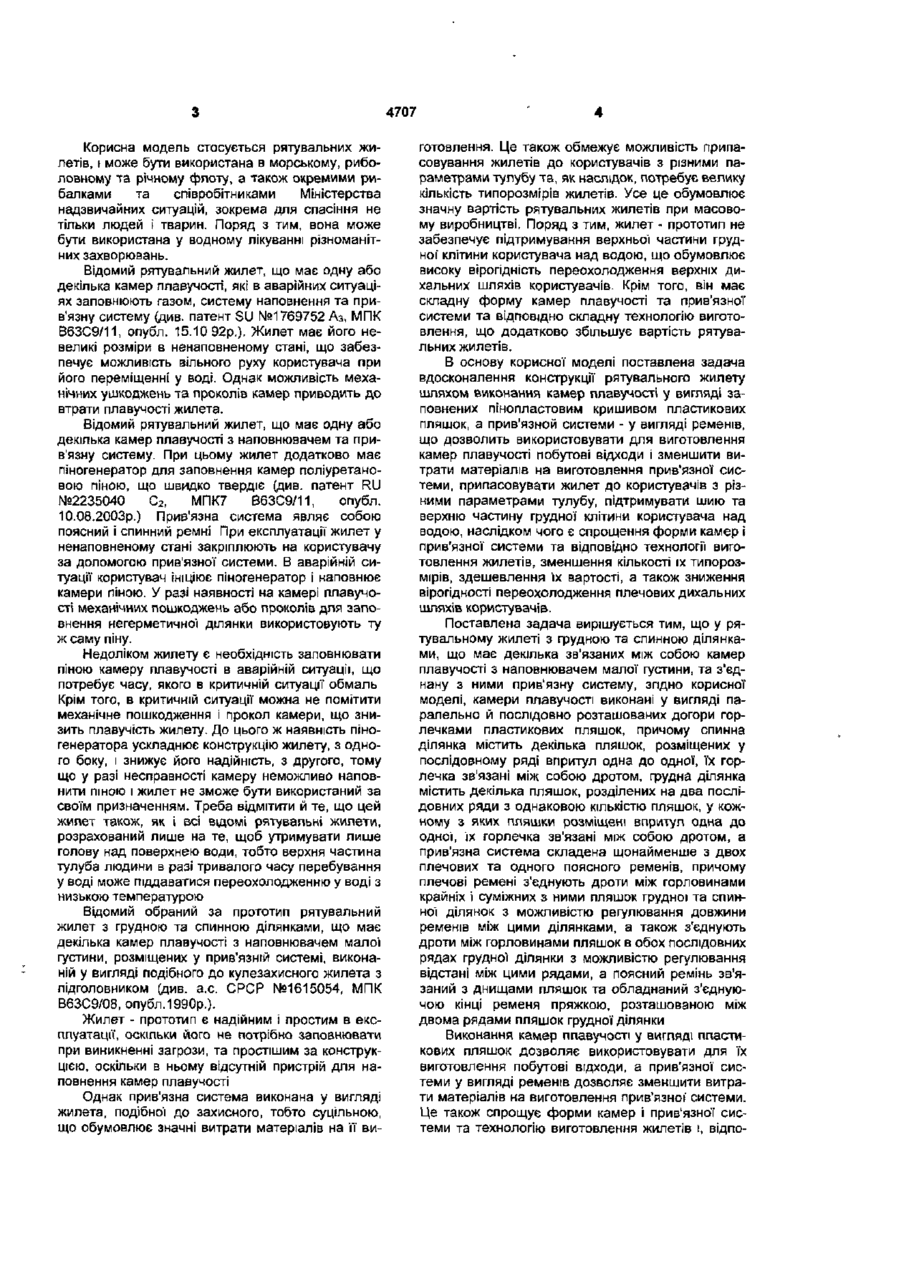

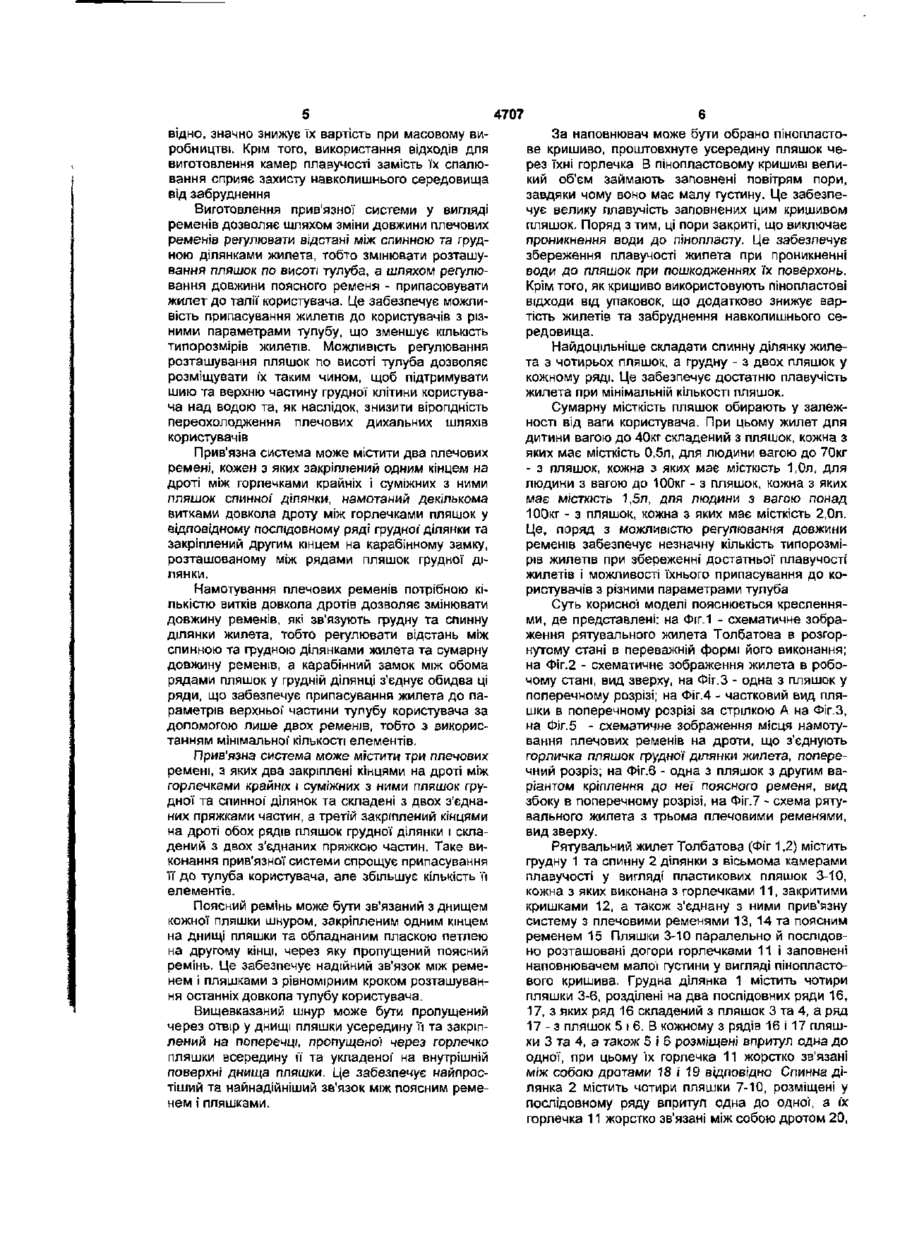

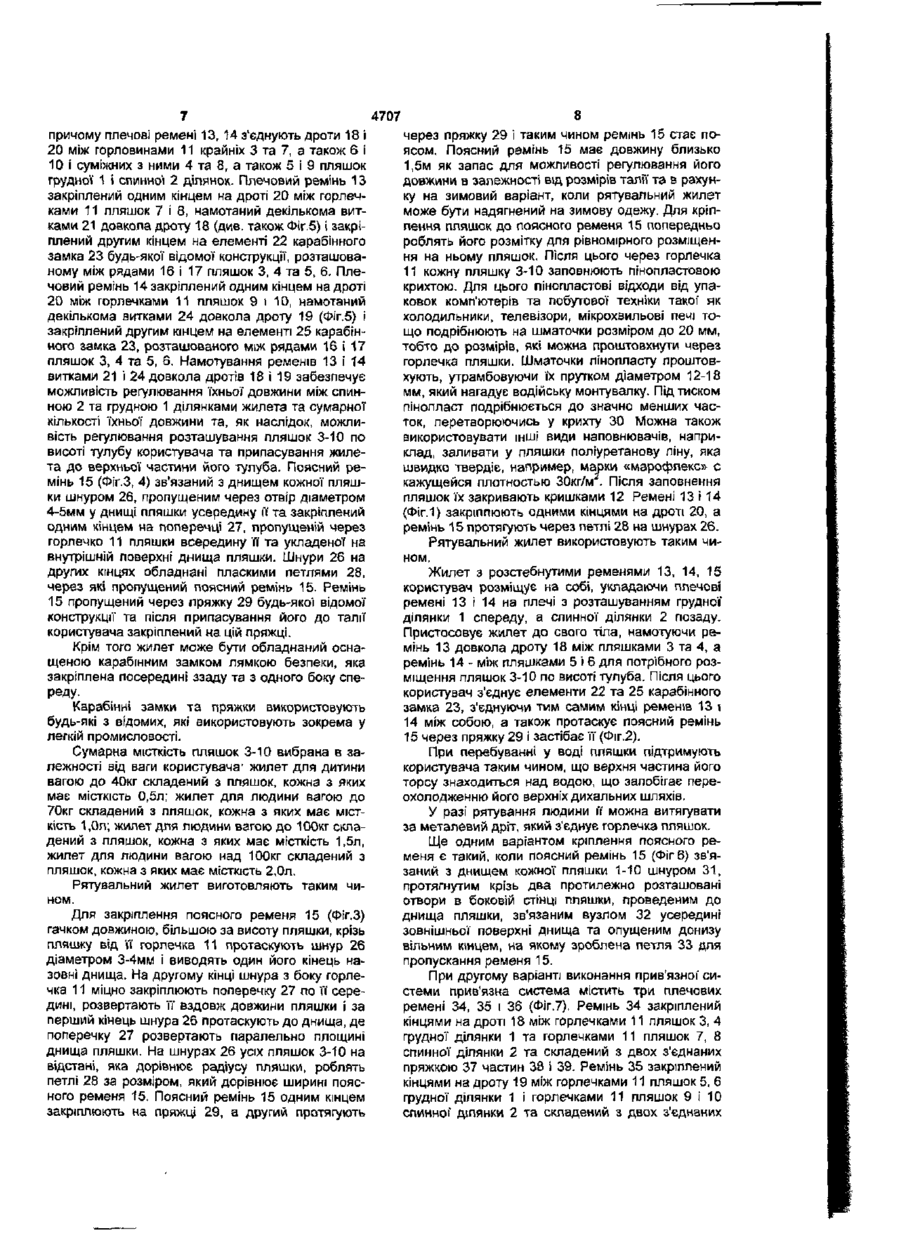

1. Рятувальний жилет з грудною та спинною ділянками, що має декілька зв'язаних між собою камер плавучості з наповнювачем малої густини, та з'єднану з ними прив'язну систему, який відрізняється тим, що камери виконані у вигляді паралельно й послідовно розташованих догори горлечками пластикових пляшок, причому спинна ділянка містить декілька пляшок, розміщених у послідовному ряді впритул одна до одної, їх горлечка зв'язані між собою дротом, грудна ділянка містить декілька пляшок, розділених на два послідовних ряди з однаковою кількістю пляшок, в кожному з яких пляшки розміщені впритул одна до одної, їх горлечка жорстко зв'язані між собою дротом, а прив'язна система складена щонайменше з двох плечових та одного поясного ременів, причому плечові ремені з'єднують дроти між горловинами крайніх і суміжних з ними пляшок грудної та спинної ділянок з можливістю регулювання довжини ременів між цими ділянками, а також з'єднують дроти між горловинами пляшок в обох послідовних рядах грудної ділянки з можливістю регулювання відстані між цими рядами, а поясний ремінь зв'язаний з днищами пляшок та обладнаний з'єднуючою кінці ременя пряжкою, розташованою між двома рядами пляшок грудноі ділянки. 2. Рятувальний жилет за п. 1, який відрізняється тим, що прив'язна система містить два плечових ремені, кожен з яких закріплений одним кінцем на дроті між горлечками крайніх і суміжних з ними пляшок спинної ділянки, намотаний декількома витками довкола дроту між горлечками пляшок у відповідному послідовному ряді грудної ділянки та закріплений другим кінцем на карабінному замку, розташованому між рядами пляшок грудної ділянки. 3. Рятувальний жилет за п. 1, який відрізняється тим, що прив'язна система містить три плечових ремені, з яких два закріплені кінцями на дроті між горлечками крайніх І суміжних з ними пляшок грудної та спинної ділянок та складені з двох з'єднаних пряжками частин, а третій закріплений кінцями на дроті обох рядів пляшок грудної ділянки і складений з двох з'єднаних пряжкою частин. 4. Рятувальний жилет за будь-яким з пп. 1-3, який відрізняється тим, що поясний ремінь зв'язаний з днищем кожної пляшки шнуром, закріпленим одним кінцем на днищі пляшки та обладнаним пласкою петлею на другому кінці, через яку пропущений поясний ремінь. 5. Рятувальний жилет за п. 4, який1 відрізняється тим, що шнур пропущений через отвір у днищі пляшки усередину її та закріплений на поперечці, пропущеної через горлечко пляшки всередину її та укладеної на внутрішній поверхні днища пляшки. 6. Рятувальний жилет за будь-яким з пп. 1-5, який відрізняється тим, що за наповнювач вибране пінопластове кришиво, проштовхнуте усередину пляшок через їхні горлечка. 7. Рятувальний жилет за будь-яким з пп. 1-6, який відрізняється тим, що спинна ділянка жилета містить чотири пляшки, а грудна - по дві пляшки у кожному ряді. 8 Рятувальний жилет за будь-яким з пп. 1-7, який відрізняється тим, що сумарна місткість пляшок вибрана у залежності від ваги користувача. 9 Рятувальний жилет за п. 8, який відрізняється тим, що жилет для дитини вагою до 40 кг складений з пляшок, кожна з яких має місткість 0,5 л. 10. Рятувальний жилет за п 8, який відрізняється тим, що для людини вагою до 70 кг він складений з пляшок, кожна з яких має місткість 1,0 л. 11. Рятувальний жилет за п. 8, який відрізняється тим, що для людини вагою до 100 кг він складений з пляшок, кожна з яких має МІСТКІСТЬ 1,5 л. 12. Рятувальний жилет за п. 8, який відрізняється тим, що для людини вагою понад 100 кг він складений з пляшок, кожна з яких має місткість 2,0 л. 4707 Корисна модель стосується рятувальних жилетів, і може бути використана в морському, риболовному та річному флоту, а також окремими рибалками та співробітниками Міністерства надзвичайних ситуацій, зокрема для спасіння не тільки людей і тварин. Поряд з тим, вона може бути використана у водному лікуванні різноманітних захворювань. Відомий рятувальний жилет, що має одну або декілька камер плавучості, які в аварійних ситуаціях заповнюють газом, систему наповнення та прив'язну систему (див. патент SU №1769752 Аз, МПК В63С9/11, опубл. 15.10 92р.). Жилет має його невеликі розміри в ненаповненому стані, що забезпечує можливість вільного руху користувача при його переміщенні у воді. Однак можливість механічних ушкоджень та проколів камер приводить до втрати плавучості жилета. Відомий рятувальний жилет, що має одну або декілька камер плавучості з наповнювачем та прив'язну систему. При цьому жилет додатково має піногенератор для заповнення камер поліуретановою піною, що швидко твердіє (див. патент RU №2235040 С2, МПК7 В63С9/11, опубл. 10.08.2003р.) Прив'язна система являє собою поясний і спинний ремні При експлуатації жилет у ненаповненому стані закріплюють на користувачу за допомогою прив'язної системи. В аварійній ситуації користувач ініціює піногенератор і наповнює камери піною. У разі наявності на камері плавучості механічних пошкоджень або проколів для заповнення негерметичної ділянки використовують ту ж саму піну. Недоліком жилету є необхідність заповнювати піною камеру плавучості в аварійній ситуації, що потребує часу, якого в критичній ситуації обмаль Крім того, в критичній ситуації можна не помітити механічне пошкодження і прокол камери, що знизить плавучість жилету. До цього ж наявність піногенератора ускладнює конструкцію жилету, з одного боку, і знижує його надійність, з другого, тому що у разі несправності камеру неможливо наповнити піною і жилет не зможе бути використаний за своїм призначенням. Треба відмітити й те, що цей жилет також, як і всі відомі рятувальні жилети, розрахований лише на те, щоб утримувати лише голову над поверхнею води, тобто верхня частина тулуба людини в разі тривалого часу перебування у воді може піддаватися переохолодженню у воді з низькою температурою Відомий обраний за прототип рятувальний жилет з грудною та спинною ділянками, що має декілька камер плавучості з наповнювачем малої густини, розміщених у прив'язній системі, виконаній у вигляді подібного до кулезахисного жилета з підголовником (див. а.с. СРСР №1615054, МПК В63С9/08, опубл. 1990р.). Жилет - прототип є надійним і простим в експлуатації, оскільки його не потрібно заповнювати при виникненні загрози, та простішим за конструкцією, оскільки в ньому відсутній пристрій для наповнення камер плавучості Однак прив'язна система виконана у вигляді жилета, подібної до захисного, тобто суцільною, що обумовлює значні витрати матеріалів на її ви готовлення. Це також обмежує можливість припасовування жилетів до користувачів з різними параметрами тулубу та, як наслідок, потребує велику кількість типорозмірів жилетів. Усе це обумовлює значну вартість рятувальних жилетів при масовому виробництві. Поряд з тим, жилет - прототип не забезпечує підтримування верхньої частини грудної' клітини користувача над водою, що обумовлює високу вірогідність переохолодження верхніх дихальних шляхів користувачів. Крім того, він має складну форму камер плавучості та прив'язної системи та відповідно складну технологію виготовлення, що додатково збільшує вартість рятувальних жилетів. В основу корисної моделі поставлена задача вдосконалення конструкції рятувального жилету шляхом виконання камер плавучості у вигляді заповнених пінопластовим кришивом пластикових пляшок, а прив'язной системи - у вигляді ременів, що дозволить використовувати для виготовлення камер плавучості побутові відходи і зменшити витрати матеріалів на виготовлення прив'язної системи, припасовувати жилет до користувачів з різними параметрами тулубу, підтримувати шию та верхню частину грудної клітини користувача над водою, наслідком чого є спрощення форми камер і прив'язної системи та відповідно технології виготовлення жилетів, зменшення кількості їх типорозмірів, здешевлення їх вартості, а також зниження вірогідності переохолодження плечових дихальних шляхів користувачів. Поставлена задача вирішується тим, що у рятувальному жилеті з грудною та спинною ділянками, що має декілька зв'язаних між собою камер плавучості з наповнювачем малої густини, та з'єднану з ними прив'язну систему, згідно корисної моделі, камери плавучості виконані у вигляді паралельно й послідовно розташованих догори горлечками пластикових пляшок, причому спинна ділянка містить декілька пляшок, розміщених у послідовному ряді впритул одна до одної, їх горлечка зв'язані між собою дротом, грудна ділянка містить декілька пляшок, розділених на два послідовних ряди з однаковою кількістю пляшок, у кожному з яких пляшки розміщені впритул одна до одної, іх горлечка зв'язані між собою дротом, а прив'язна система складена щонайменше з двох плечових та одного поясного ременів, причому плечові ремені з'єднують дроти між горловинами крайніх і суміжних з ними пляшок грудної та спинної ділянок з можливістю регулювання довжини ременів між цими ділянками, а також з'єднують дроти між горловинами пляшок в обох послідовних рядах грудної ділянки з можливістю регулювання відстані між цими рядами, а поясний ремінь зв'язаний з днищами пляшок та обладнаний з'єднуючою кінці ременя пряжкою, розташованою між двома рядами пляшок грудної ділянки Виконання камер плавучості у вигляді пластикових пляшок дозволяє використовувати для їх виготовлення побутові відходи, а прив'язної системи у вигляді ременів дозволяє зменшити витрати матеріалів на виготовлення прив'язної системи. Це також спрощує форми камер і прив'язної системи та технологію виготовлення жилетів і, відпо 4707 відно, значно знижує їх вартість при масовому виробництві. Крім того, використання відходів для виготовлення камер плавучості замість їх спалювання сприяє захисту навколишнього середовища від забруднення Виготовлення прив'язної системи у вигляді ременів дозволяє шляхом зміни довжини плечових ременів регулювати відстані між спинною та грудною ділянками жилета, тобто змінювати розташування пляшок по висоті тулуба, а шляхом регулювання довжини поясного ременя - припасовувати жилет до талії користувача. Це забезпечує можливість припасування жилетів до користувачів з різними параметрами тулубу, що зменшує КІЛЬКІСТЬ типорозмірів жилетів. Можливість регулювання розташування пляшок по висоті тулуба дозволяє розміщувати їх таким чином, щоб підтримувати шию та верхню частину грудної клітини користувача над водою та, як наслідок, знизити вірогідність переохолодження плечових дихальних шляхів користувачів Прив'язна система може містити два плечових ремені, кожен з яких закріплений одним кінцем на дроті між горлечками крайніх і суміжних з ними пляшок спинної ділянки, намотаний декількома витками довкола дроту між горлечками пляшок у відповідному послідовному ряді грудної ділянки та закріплений другим кінцем на карабінному замку, розташованому між рядами пляшок грудної ділянки. Намотування плечових ременів потрібною кількістю витків довкола дротів дозволяє змінювати довжину ременів, які зв'язують грудну та спинну ділянки жилета, тобто регулювати відстань між спинною та грудною ділянками жилета та сумарну довжину ременів, а карабінний замок між обома рядами пляшок у грудній ділянці з'єднує обидва ці ряди, що забезпечує припасування жилета до параметрів верхньої частини тулубу користувача за допомогою лише двох ременів, тобто з використанням мінімальної' кількості елементів. Прив'язна система може містити три плечових ремені, з яких два закріплені кінцями на дроті між горлечками крайніх і суміжних з ними пляшок грудної та спинної' ділянок та складені з двох з'єднаних пряжками частин, а третій закріплений кінцями на дроті обох рядів пляшок грудної ділянки і складений з двох з'єднаних пряжкою частин. Таке виконання прив'язної системи спрощує припасування її до тулуба користувача, але збільшує кількість її елементів. Поясний ремінь може бути зв'язаний з днищем кожної пляшки шнуром, закріпленим одним кінцем на днищі пляшки та обладнаним пласкою петлею на другому кінці, через яку пропущений поясний ремінь. Це забезпечує надійний зв'язок між ременем і пляшками з рівномірним кроком розташування останніх довкола тулубу користувача. Вищевказаний шнур може бути пропущений через отвір у днищі пляшки усередину її та закріплений на поперечці, пропущеної через горлечко пляшки всередину її та укладеної на внутрішній поверхні днища пляшки. Це забезпечує найпростіший та найнадійніший зв'язок між поясним ременем і пляшками. За наповнювач може бути обрано пінопластове кришиво, проштовхнуте усередину пляшок через їхні горлечка В пінопластовому кришиві великий об'єм займають заповнені повітрям пори, завдяки чому воно має малу густину. Це забезпечує велику плавучість заповнених цим кришивом пляшок. Поряд з тим, ці пори закриті, що виключає проникнення води до пінопласту. Це забезпечує збереження плавучості жилета при проникненні води до пляшок при пошкодженнях їх поверхонь. Крім того, як кришиво використовують пінопластові відходи від упаковок, що додатково знижує вартість жилетів та забруднення навколишнього середовища. Найдоцільніше складати спинну ділянку жилета з чотирьох пляшок, а грудну - з двох пляшок у кожному ряді. Це забезпечує достатню плавучість жилета при мінімальній кількості пляшок. Сумарну місткість пляшок обирають у залежності від ваги користувача. При цьому жилет для дитини вагою до 40кг складений з пляшок, кожна з яких має місткість 0,5л, для людини вагою до 70кг - з пляшок, кожна з яких має місткість 1,0л, для людини з вагою до 100кг - з пляшок, кожна з яких має місткість 1,5л, для людини з вагою понад 100кг - з пляшок, кожна з яких має місткість 2,0л. Це, поряд з можливістю регулювання довжини ременів забезпечує незначну кількість типорозмірів жилетів при збереженні достатньої плавучості жилетів і можливості їхнього припасування до користувачів з різними параметрами тулуба Суть корисної моделі пояснюється кресленнями, де представлені: на Фіг.1 - схематичне зображення рятувального жилета Толбатова в розгорнутому стані в переважній формі його виконання; на Фіг.2 - схематичне зображення жилета в робочому стані, вид зверху, на Фіг.З - одна з пляшок у поперечному розрізі; на Фіг.4 - частковий вид пляшки в поперечному розрізі за стрілкою А на ФІг.З, на Фіг.5 - схематичне зображення місця намотування плечових ременів на дроти, що з'єднують горличка пляшок грудної ділянки жилета, поперечний розріз; на ФІг.6 - одна з пляшок з другим варіантом кріплення до неї поясного ременя, вид збоку в поперечному розрізі, на Фіг.7 - схема рятувального жилета з трьома плечовими ременями, вид зверху. Рятувальний жилет Толбатова (Фіг 1,2) містить грудну 1 та спинну 2 ділянки з вісьмома камерами плавучості у вигляді пластикових пляшок 3-10, кожна з яких виконана з горлечками 11, закритими кришками 12, а також з'єднану з ними прив'язну систему з плечовими ременями 13, 14 та поясним ременем 15 Пляшки 3-10 паралельно й послідовно розташовані догори горлечками 11 і заповнені наповнювачем малої густини у вигляді пінопластового кришива. Грудна ділянка 1 містить чотири пляшки 3-6, розділені на два послідовних ряди 16, 17, з яких ряд 16 складений з пляшок 3 та 4, а ряд 1 7 - з пляшок 5 і 6. В кожному з рядів 16 і 17 пляшки 3 та 4, а також 5 і 6 розміщені впритул одна до одної, при цьому їх горлечка 11 жорстко зв'язані між собою дротами 18 і 19 відповідно Спинна ділянка 2 містить чотири пляшки 7-10, розміщені у послідовному ряду впритул одна до одної, а їх горлечка 11 жорстко зв'язані між собою дротом 20, 4707 причому плечові ремені 13, 14 з'єднують дроти 18 і 20 між горловинами 11 крайніх 3 та 7, а також 6 і 10 і суміжних з ними 4 та 8, а також 5 і 9 пляшок грудної 1 і спинної 2 ділянок. Плечовий ремінь 13 закріплений одним кінцем на дроті 20 між горлечками 11 пляшок 7 і 8, намотаний декількома витками 21 довкола дроту 18 (див. також Фіг.5) і закріплений другим кінцем на елементі 22 карабінного замка 23 будь-якої відомої конструкції, розташованому між рядами 16 і 17 пляшок 3, 4 та 5, 6. Плечовий ремінь 14 закріплений одним кінцем на дроті 20 між горлечками 11 пляшок 9 і 10, намотаний декількома витками 24 довкола дроту 19 (Фіг.5) і закріплений другим кінцем на елементі 25 карабінного замка 23, розташованого між рядами 16 і 17 пляшок 3, 4 та 5, 6. Намотування ременів 13 і 14 витками 21 і 24 довкола дротів 18 і 19 забезпечує можливість регулювання їхньої довжини між спинною 2 та грудною 1 ділянками жилета та сумарної кількості їхньої довжини та, як наслідок, можливість регулювання розташування пляшок 3-Ю по висоті тулубу користувача та припасування жилета до верхньої частини його тулуба. Поясний ремінь 15 (Фіг.З, 4) зв'язаний з днищем кожної пляшки шнуром 26, пропущеним через отвір діаметром 4-5мм у днищі пляшки усередину її та закріплений одним кінцем на поперечці 27, пропущеній через горлечко 11 пляшки всередину її та укладеної на внутрішній поверхні днища пляшки. Шнури 26 на других кінцях обладнані пласкими петлями 28, через які пропущений поясний ремінь 15. Ремінь 15 пропущений через пряжку 29 будь-якої відомої конструкції та після припасування його до талії користувача закріппений на цій пряжці. Крім того жилет може бути обладнаний оснащеною карабінним замком лямкою безпеки, яка закріплена посередині ззаду та з одного боку спереду. Карабіниі замки та пряжки використовують будь-які з відомих, які використовують зокрема у легкій промисловості. Сумарна місткість пляшок 3-10 вибрана в залежності від ваги користувача- жилет для дитини вагою до 40кг складений з пляшок, кожна з яких має місткість 0,5л; жилет для людини вагою до 70кг складений з пляшок, кожна з яких має місткість 1,0л; жилет для людини вагою до 100кг складений з пляшок, кожна з яких має місткість 1,5л, жилет для людини вагою над 100кг складений з пляшок, кожна з яких має місткість 2,0л. Рятувальний жилет виготовляють таким чином. Для закріплення поясного ременя 15 (Фіг.З) гачком довжиною, більшою за висоту пляшки, крізь пляшку від її горлечка 11 протаскують шнур 26 діаметром 3-4мм і виводять один його кінець назовні днища. На другому кінці шнура з боку горлечка 11 міцно закріплюють поперечку 27 по її середині, розвертають її вздовж довжини пляшки і за перший кінець шнура 26 протаскують до днища, де поперечку 27 розвертають паралельно площині днища пляшки. На шнурах 26 усіх пляшок 3-Ю на відстані, яка дорівнює радіусу пляшки, роблять петлі 28 за розміром, який дорівнює ширині поясного ременя 15. Поясний ремінь 15 одним кінцем закріплюють на пряжці 29, а другий протягують 8 через пряжку 29 І таким чином ремінь 15 стає поясом. Поясний ремінь 15 має довжину близько 1,5м як запас для можливості регулювання його довжини в залежності від розмірів талії та в рахунку на зимовий варіант, коли рятувальний жилет може бути надягнений на зимову одежу. Для кріплення пляшок до поясного ременя 15 попередньо роблять його розмітку для рівномірного розміщення на ньому пляшок. Після цього через горлечка 11 кожну пляшку 3-Ю заповнюють пінопластовою крихтою. Для цього пінопластові відходи від упаковок комп'ютерів та побутової техніки такої як холодильники, телевізори, мікрохвильові печі тощо подрібнюють на шматочки розміром до 20 мм, тобто до розмірів, які можна проштовхнути через горлечка пляшки. Шматочки пінопласту проштовхують, утрамбовуючи їх прутком діаметром 12-18 мм, який нагадує водійську монтувалку. Під тиском пінопласт подрібнюється до значно менших часток, перетворюючись у крихту ЗО Можна також використовувати інші види наповнювачів, наприклад, заливати у пляшки поліуретанову піну, яка швидко твердіє, например, марки «марофпекс» с кажущейся плотностью 30кг/м . Після заповнення пляшок їх закривають кришками 12 Ремені 13 і 14 (Фіг.1) закріплюють одними кінцями на дроті 20, а ремінь 15 протягують через петлі 28 на шнурах 26. Рятувальний жилет використовують таким чином. Жилет з розстебнутими ременями 13, 14, 15 користувач розміщує на собі, укладаючи плечові ремені 13 і 14 на плечі з розташуванням грудної ділянки 1 спереду, а спинної ділянки 2 позаду. Пристосовує жилет до свого тіла, намотуючи ремінь 13 довкола дроту 18 між пляшками 3 та 4, а ремінь 14 - між пляшками 5 і 6 для потрібного розміщення пляшок 3-Ю по висоті тулуба. Після цього користувач з'єднує елементи 22 та 25 карабінного замка 23, з'єднуючи тим самим кінці ременів 13 і 14 між собою, а також протаскує поясний ремінь 15 через пряжку 29 і застібає її (Фіг.2). При перебуванні у воді пляшки підтримують користувача таким чином, що верхня частина його торсу знаходиться над водою, що запобігає переохолодженню його верхніх дихальних шляхів. У разі рятування людини її можна витягувати за металевий дріт, який з'єднує горлечка пляшок. Ще одним варіантом кріплення поясного ременя є такий, коли поясний ремінь 15 (Фіг 6) зв'язаний з днищем кожної пляшки 1-10 шнуром 31, протягнутим крізь два протилежно розташовані отвори в боковій стінці пляшки, проведеним до днища пляшки, зв'язаним вузлом 32 усередині зовнішньої поверхні днища та опущеним донизу вільним кінцем, на якому зроблена петля 33 для пропускання ременя 15. При другому варіанті виконання прив'язної системи прив'язна система містить три плечових ремені 34, 35 і 36 (Фіг.7). Ремінь 34 закріплений кінцями на дроті 18 між горлечками 11 пляшок 3, 4 грудної ділянки 1 та горлечками 11 пляшок 7, 8 спинної ділянки 2 та складений з двох з'єднаних пряжкою 37 частин 38 і 39. Ремінь 35 закріплений кінцями на дроту 19 між горлечками 11 пляшок 5, 6 грудної ділянки 1 і горлечками 11 пляшок 9 і 10 спинної ділянки 2 та складений з двох з'єднаних 4707 пряжкою 40 частин 41 і 42. Частина 39 ременя 34 закріплена кінцем на пряжці 37, а частина 42 ременя 35 закріплена кінцем на пряжці 40. Протягуванням частин 38 і 41 ременів 34 та 35 через пряжки 37 і 40 регулюють відстані між грудною 1 і спинною 2 ділянками жилета та, як наслідок, розташування пляшок 3-10 по висоті тулуба користувача, Ремінь 36 закріплений обома кінцями на дротах 18 І 19 і складений з двох з'єднаних пряжкою 43 частин 44 та 45 Він з'єднує ряди 16 і 17 грудної ділянки 1 жилета. За його допомогою регулюють розташування цих ділянок на тулубі користувача. Рятувальний жилет Толбатова може містити іншу кількість пляшок Спинна ділянка може бути складена з двох пляшок більшої місткості, наприклад, по 4л кожна, а кожен ряд грудно/ ділянки - з однієї пляшки місткістю 4л. Спинна ділянка може бути також складена з шести - десяти пляшок меншої" місткості, наприклад, по 0,5л кожна, а кожен ряд грудної ділянки - з трьох - п'яти пляшок. Запропонований рятувальний жилет Толбатова універсальний, тому що його можна використовувати для людей, тварин, зокрема худоби. їм мо 10 жуть користуватися рибаки, співробітники МНС. При його ви користуванні можна запобігти переохолодження, тому що плечовий суглобний пояс користувача завжди сухий. В екстремальних ситуаціях в ньому можна пригати у воду зверху, з будьякої висоти, з пірсу. У разі пошкодження поверхні пляшки пінопласт не висипається, не пропитується водою та перешкоджає проникненню води до пляшки. Пляшка не змінює своєї форми і не знижує плавучої властивості. Рятувальний пояс може бути оснащений частиною для утримання голови, яка теж виконана з таких же пляшок. Для цієї конструкції жилету не страшні водорості та кущі, так як при їх наявності вони будуть обтікати поверхню пляшки. Крім того, його можна використовувати на болоті, так як його не можна засмоктати. Рятувальний жилет Толбатова можна використовувати також для лікувальних цілей, зокрема лікування всіх хвороб, які лікують у воді. Для цього можна його використовувати у комплекті з ластами. \23 '• Фіг. 2 Фіг. 4 4707 11 Фіг. 5 Комп'ютерна верстка М Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м К и і в - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTolbatov's life vest
Автори англійськоюTolbatov Oleksandr Mykolaiovych
Назва патенту російськоюСпасательный жилет толбатова
Автори російськоюТолбатов Александр Николаевич
МПК / Мітки
МПК: B63C 9/00
Мітки: толбатова, жилет, рятувальний
