Секція механізованого кріплення

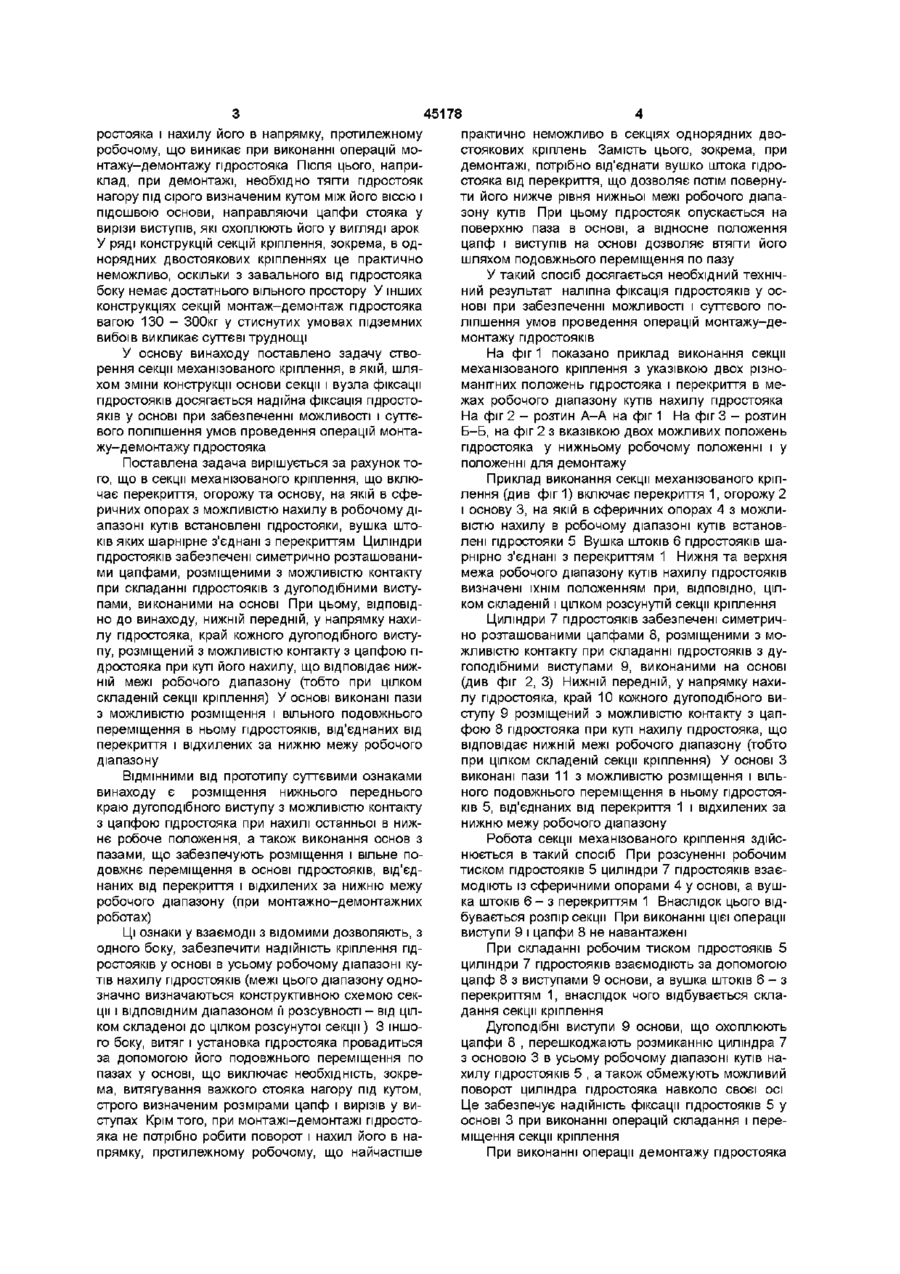

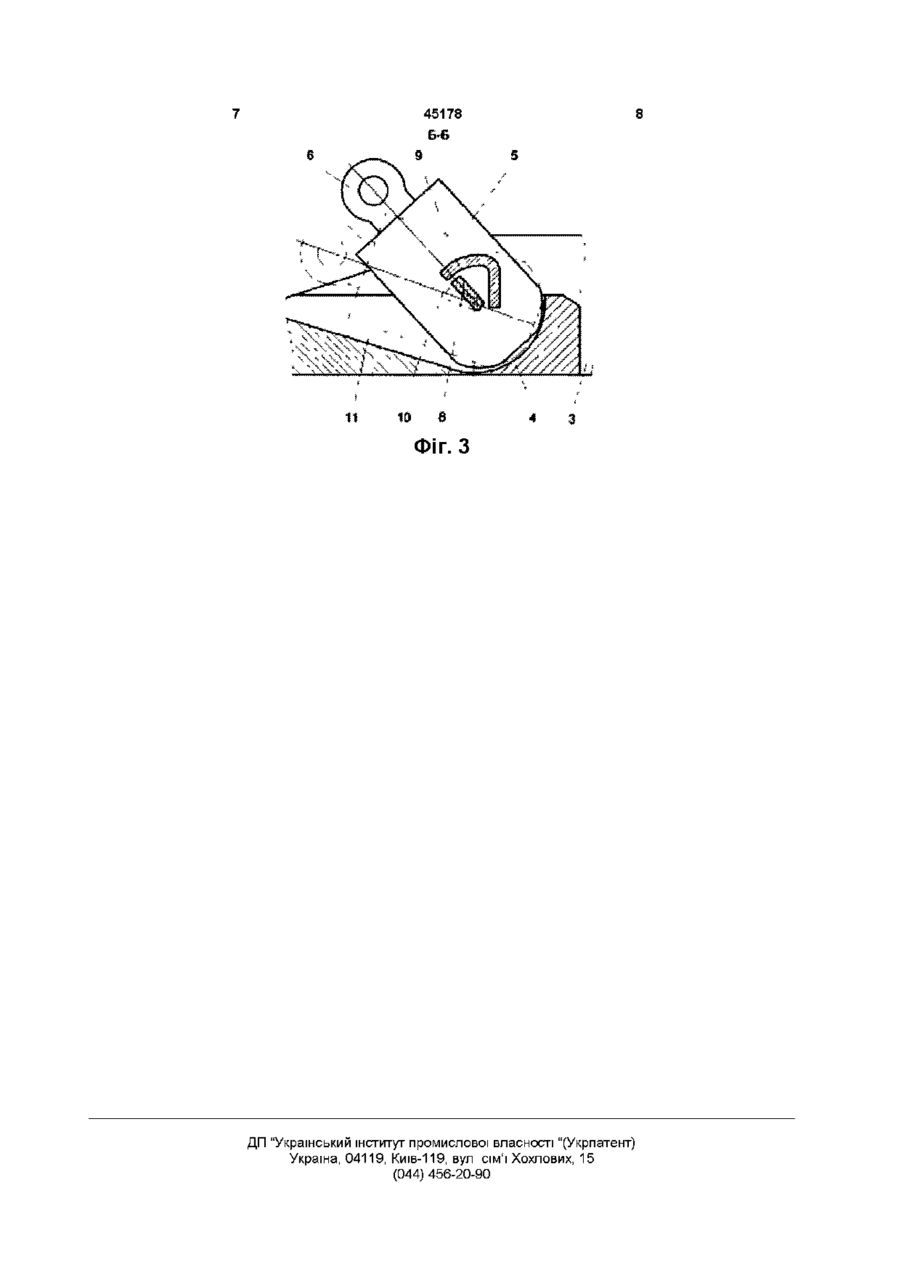

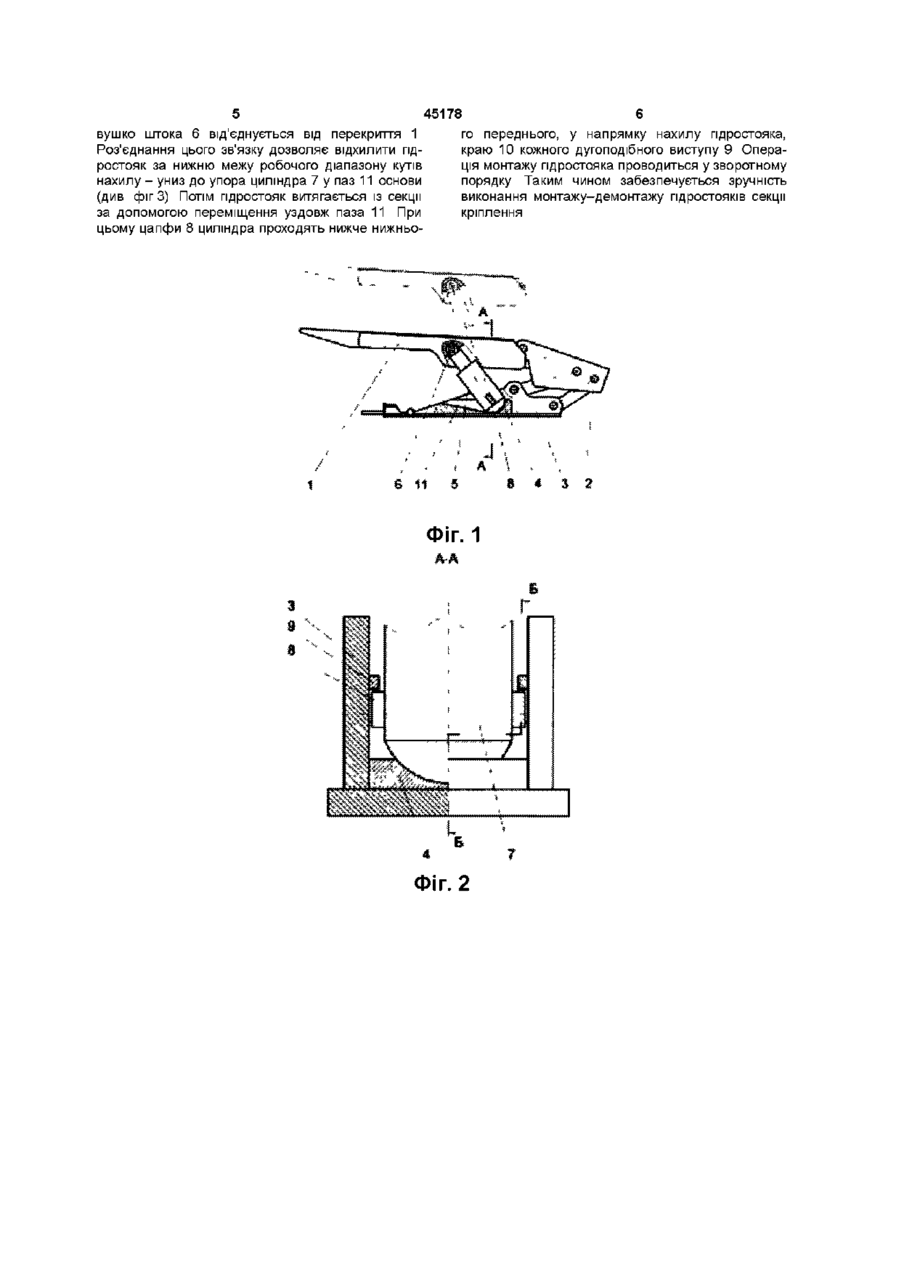

Секція механізованого кріплення, що включає перекриття, огорожу та основу, на якій в сферич них опорах з можливістю нахилу в робочому діапазоні кутів встановлені пдростояки, вушка штоків яких шарнірно з'єднані з перекриттям, а циліндри забезпечені симетрично розташованими цапфами, розміщеними з можливістю контакту при складанні пдростояків з дугоподібними виступами, виконаними на основі, яка відрізняється тим, що нижній передній, у напрямку нахилу пдростояка, край кожного дугоподібного виступу розміщений з можливістю контакту з цапфою пдростояка при куті його нахилу, що відповідає нижній межі робочого діапазону, а в основі виконані пази з можливістю розміщення і вільного подовжнього переміщення в них пдростояків, від'єднаних від перекриття і відхилених за нижню межу робочого діапазону Винахід стосується до устаткування для підземного видобутку корисних копалин, а саме, до механізованого кріплення очисних вибоїв Відома секція механізованого кріплення, що включає перекриття, огорожу та основу, на якій в сферичних опорах з можливістю нахилу в робочому діапазоні кутів встановлені пдростояки, вушка штоків яких шарнірне з'єднані з перекриттям, а циліндри забезпечені симетрично розташованими цапфами, розміщеними з можливістю контакту при складанні пдростояків з бічними пазами С-образноі форми, виконаними у вушках основи, розкритими в напрямку, протилежному напрямку нахилу стояка (ас СРСР №1239357, М кл E21D 23/00,1986 р) Всі суттєві ознаки аналога, за винятком бічних пазів С-образної форми, виконаних у вушках основи розкритими в напрямку, протилежному напрямку нахилу стояка, збігаються з суттєвими ознаками винаходу Недоліком зазначеної конструкції є низька надійність фіксації стояка в основі, що виявляється, зокрема, при пересуванні секції кріплення з активним підпором покрівлі Внаслідок наявності зазорів між С-образими пазами вушок основи і цапфами циліндра стояка, розгортання і нахилів стояків у сферичних опорах відбувається розмикання циліндра стояка з основою Іншим недоліком є необхід ність повороту пдростояка і нахилу його в напрямку, протилежному робочому положенню, що виникає при виконанні операцій монтажу-демонтажу пдростояка Найбільш близьким до винаходу по технічній сутності і результату, що досягається, є секція механізованого кріплення, що включає перекриття, огорожу та основу, на якій в сферичних опорах з можливістю нахилу в робочому діапазоні кутів встановлені пдростояки, вушка штоків яких шарнірно з'єднані з перекриттям, а циліндри забезпечені симетрично розташованими цапфами, розміщеними з можливістю контакту при складанні пдростояків з виступами, виконаними на основі (патент Російської Федерації № 2134352, М кл E21D 23/04, 10 08 99 р Бюл № 22) Ці ознаки прототипу збігаються з суттєвими ознаками винаходу При цьому в прототипі цапфи виконані у формі циліндра або призми з висотою, більшою їхнього діаметра або ширини, і розташовані уздовж утворюючих циліндрів стояків, а виступи мають П-образну форму з бічним вирізом, більшим діаметра або ширини цапфи Бічний виріз виступу розміщений над цапфами та усунутий по горизонталі у бік, протилежний напрямку робочого нахилу пдростояків Конструкція прототипу забезпечує надійність кріплення пдростояків у основі Проте основним недоліком прототипу є необхідність повороту гід 00 ю 45178 ростояка і нахилу його в напрямку, протилежному робочому, що виникає при виконанні операцій монтажу-демонтажу пдростояка Після цього, наприклад, при демонтажі, необхідно тягти пдростояк нагору під сірого визначеним кутом між його віссю і підошвою основи, направляючи цапфи стояка у вирізи виступів, які охоплюють його у вигляді арок У ряді конструкцій секцій кріплення, зокрема, в однорядних двостоякових кріпленнях це практично неможливо, оскільки з завального від пдростояка боку немає достатнього вільного простору У інших конструкціях секцій монтаж-демонтаж пдростояка вагою 130 - 300кг у стиснутих умовах підземних вибоїв викликає суттєві труднощі У основу винаходу поставлено задачу створення секції механізованого кріплення, в якій, шляхом зміни конструкції основи секції і вузла фіксації гідростояків досягається надійна фіксація гідростояків у основі при забезпеченні можливості і суттєвого поліпшення умов проведення операцій монтажу-демонтажу пдростояка Поставлена задача вирішується за рахунок того, що в секції механізованого кріплення, що включає перекриття, огорожу та основу, на якій в сферичних опорах з можливістю нахилу в робочому діапазоні кутів встановлені пдростояки, вушка штоків яких шарнірне з'єднані з перекриттям Циліндри гідростояків забезпечені симетрично розташованими цапфами, розміщеними з можливістю контакту при складанні гідростояків з дугоподібними виступами, виконаними на основі При цьому, ВІДПОВІДНО до винаходу, нижній передній, у напрямку нахилу пдростояка, край кожного дугоподібного виступу, розміщений з можливістю контакту з цапфою пдростояка при куті його нахилу, що відповідає нижній межі робочого діапазону (тобто при цілком складеній секції кріплення) У основі виконані пази з можливістю розміщення і вільного подовжнього переміщення в ньому гідростояків, від'єднаних від перекриття і відхилених за нижню межу робочого діапазону ВІДМІННИМИ ВІД прототипу суттєвими ознаками винаходу є розміщення нижнього переднього краю дугоподібного виступу з можливістю контакту з цапфою пдростояка при нахилі останньої в нижнє робоче положення, а також виконання основ з пазами, що забезпечують розміщення і вільне подовжнє переміщення в основі гідростояків, від'єднаних від перекриття і відхилених за нижню межу робочого діапазону (при монтажно-демонтажних роботах) Ці ознаки у взаємодії з відомими дозволяють, з одного боку, забезпечити надійність кріплення гідростояків у основі в усьому робочому діапазоні кутів нахилу гідростояків (межі цього діапазону однозначно визначаються конструктивною схемою секції і ВІДПОВІДНИМ діапазоном її розсувності - від цілком складеної до цілком розсунутої секції) 3 іншого боку, витяг і установка пдростояка провадиться за допомогою його подовжнього переміщення по пазах у основі, що виключає необхідність, зокрема, витягування важкого стояка нагору під кутом, строго визначеним розмірами цапф і вирізів у виступах Крім того, при монтажі-демонтажі пдростояка не потрібно робити поворот і нахил його в напрямку, протилежному робочому, що найчастіше практично неможливо в секціях однорядних двостоякових кріплень Замість цього, зокрема, при демонтажі, потрібно від'єднати вушко штока пдростояка від перекриття, що дозволяє потім повернути його нижче рівня нижньої межі робочого діапазону кутів При цьому пдростояк опускається на поверхню паза в основі, а відносне положення цапф і виступів на основі дозволяє втягти його шляхом подовжнього переміщення по пазу У такий спосіб досягається необхідний технічний результат наліпна фіксація гідростояків у основі при забезпеченні можливості і суттєвого поліпшення умов проведення операцій монтажу-демонтажу гідростояків На фіг 1 показано приклад виконання секції механізованого кріплення з указівкою двох різноманггних положень пдростояка і перекриття в межах робочого діапазону кутів нахилу пдростояка На фіг 2 - розтин А-А на фіг 1 На фіг 3 - розтин Б-Б, на фіг 2 з вказівкою двох можливих положень пдростояка у нижньому робочому положенні і у положенні для демонтажу Приклад виконання секції механізованого кріплення (див фіг 1) включає перекриття 1, огорожу 2 і основу 3, на якій в сферичних опорах 4 з можливістю нахилу в робочому діапазоні кутів встановлені пдростояки 5 Вушка штоків 6 гідростояків шарнірно з'єднані з перекриттям 1 Нижня та верхня межа робочого діапазону кутів нахилу гідростояків визначені їхнім положенням при, ВІДПОВІДНО, ЦІЛКОМ складеній і цілком розсунутій секції кріплення Циліндри 7 гідростояків забезпечені симетрично розташованими цапфами 8, розміщеними з можливістю контакту при складанні гідростояків з дугоподібними виступами 9, виконаними на основі (див фіг 2, 3) Нижній передній, у напрямку нахилу пдростояка, край 10 кожного дугоподібного виступу 9 розміщений з можливістю контакту з цапфою 8 пдростояка при куті нахилу пдростояка, що відповідає нижній межі робочого діапазону (тобто при цілком складеній секції кріплення) У основі З виконані пази 11 з можливістю розміщення і вільного подовжнього переміщення в ньому гідростояків 5, від'єднаних від перекриття 1 і відхилених за нижню межу робочого діапазону Робота секції механізованого кріплення здійснюється в такий спосіб При розсуненні робочим тиском гідростояків 5 циліндри 7 гідростояків взаємодіють із сферичними опорами 4 у основі, а вушка штоків 6 - з перекриттям 1 Внаслідок цього відбувається розпір секції При виконанні цієї операції виступи 9 і цапфи 8 не навантажені При складанні робочим тиском гідростояків 5 циліндри 7 гідростояків взаємодіють за допомогою цапф 8 з виступами 9 основи, а вушка штоків 6 - з перекриттям 1, внаслідок чого відбувається складання секції кріплення Дугоподібні виступи 9 основи, що охоплюють цапфи 8 , перешкоджають розмиканню циліндра 7 з основою 3 в усьому робочому діапазоні кутів нахилу гідростояків 5 , а також обмежують можливий поворот циліндра пдростояка навколо своєї осі Це забезпечує надійність фіксації гідростояків 5 у основі 3 при виконанні операцій складання і переміщення секції кріплення При виконанні операції демонтажу пдростояка 45178 вушко штока 6 від'єднується від перекриття 1 Роз'єднання цього зв'язку дозволяє відхилити пдростояк за нижню межу робочого діапазону кутів нахилу - униз до упора циліндра 7 у паз 11 основи (див фігЗ) Потім пдростояк витягається із секції за допомогою переміщення уздовж паза 11 При цьому цапфи 8 циліндра проходять нижче нижньо го переднього, у напрямку нахилу гідростояка, краю 10 кожного дугоподібного виступу 9 Операція монтажу гідростояка проводиться у зворотному порядку Таким чином забезпечується зручність виконання монтажу-демонтажу пдростояків секції кріплення ФІГ. 1 45178 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
