Індикатор тиску

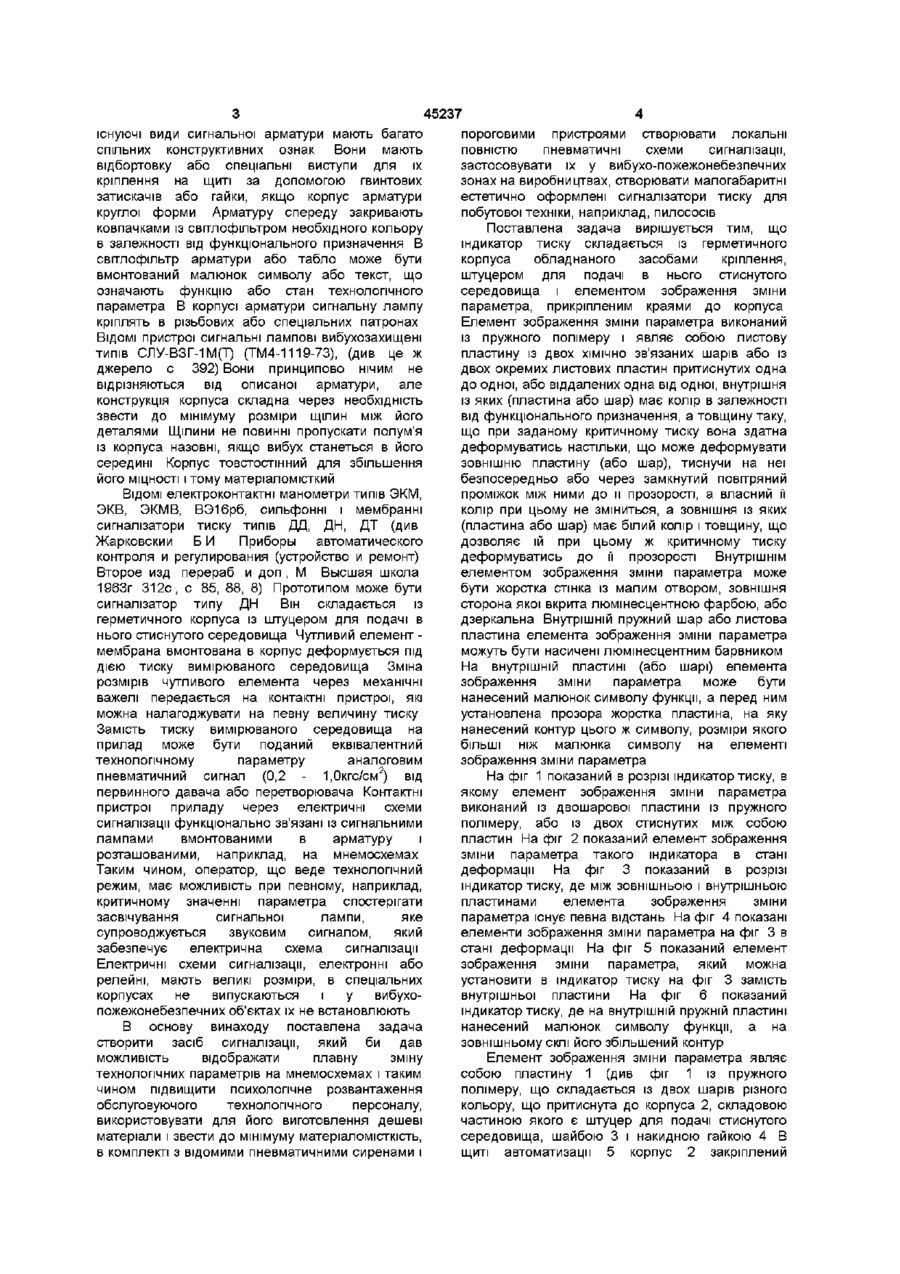

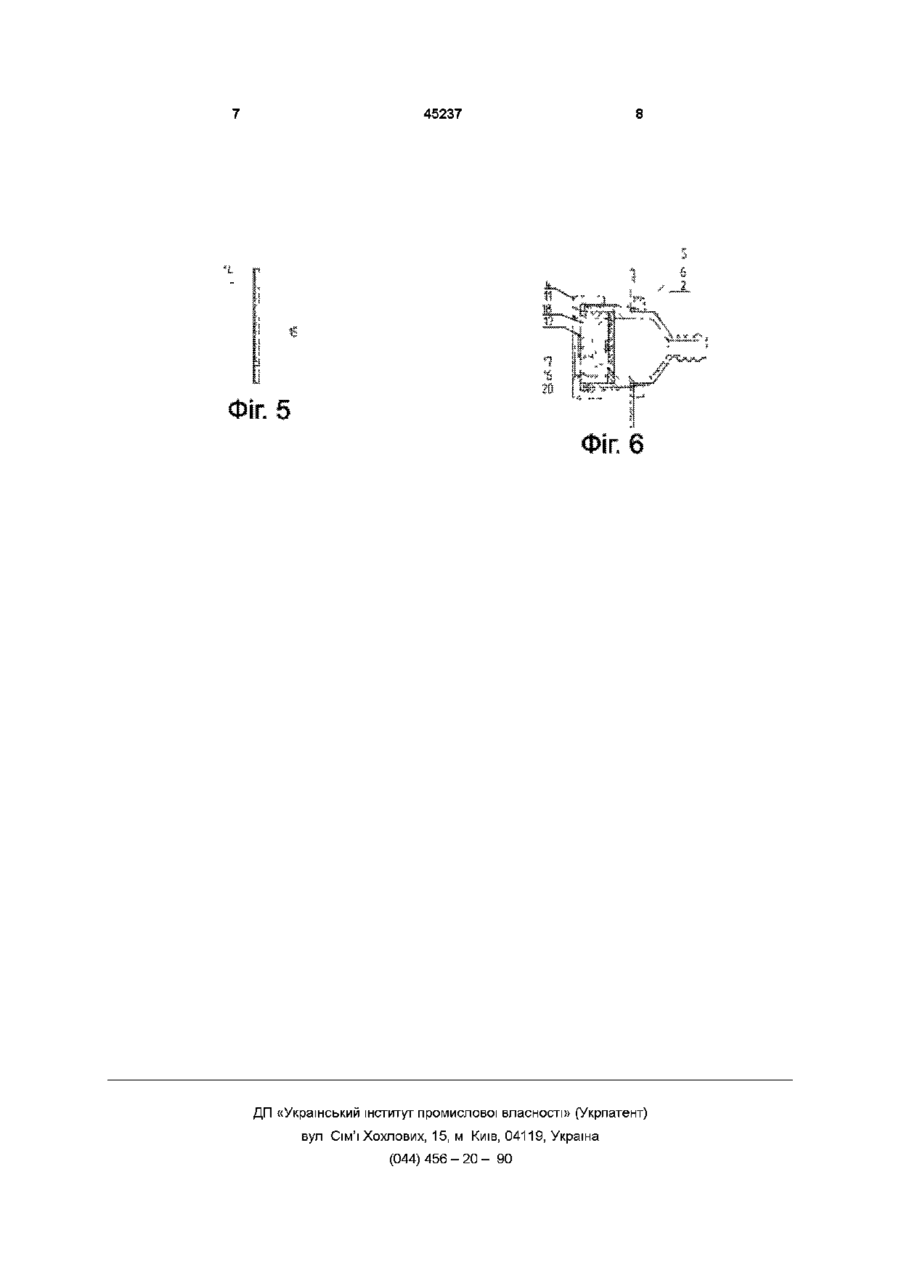

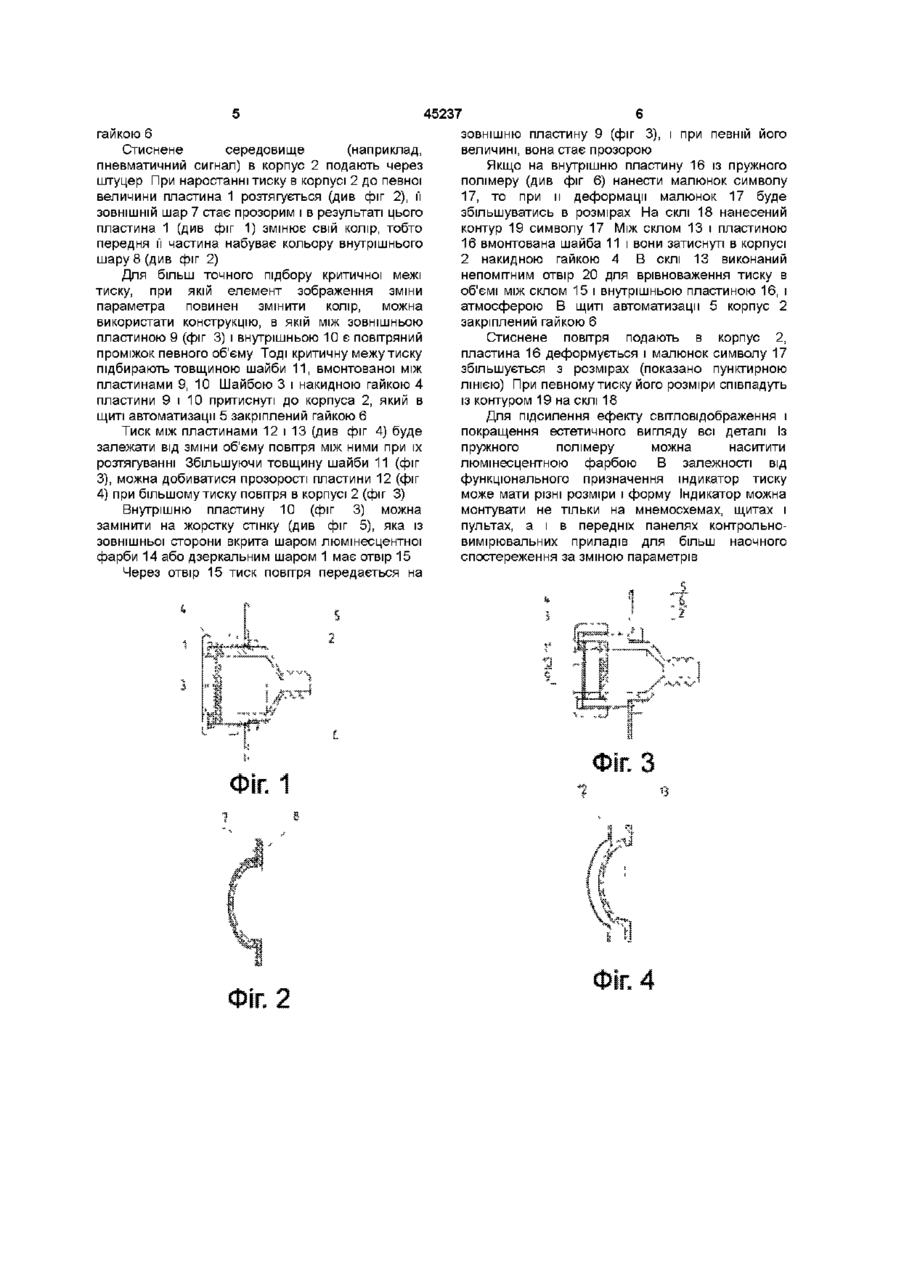

1 Індикатор тиску, що складається із герметичного корпуса, обладнаного засобами кріплення, штуцером для подачі в нього стиснутого середовища і елементом зображення зміни параметра, прикріпленим краями до корпуса, який відрізняється тим, що елемент зображення зміни параметра виконаний із пружного полімера і являє собою листову пластину із двох ХІМІЧНО зв'язаних шарів або із двох окремих листових пластин, притиснутих одна до одної або віддалених одна від одної, внутрішня із яких (пластина або шар) має колір в залежності від функціонального призначення, а товщину таку, що при заданому критичному тиску вона здатна деформуватись настільки, що може деформувати зовнішню пластину (або шар), тиснучи на неї Пристрій відноситься до засобів індикації вимірювальних величин і може бути використаний на мнемосхемах, щитах контрольновимірювальних приладів, пультах управління систем часткової, комплексної або повної автоматизації технологічних процесів у звичайних і вибухо-пожежонебезпечних об'єктах (наприклад, шахтах), як індикатор зміни технологічних параметрів, або як вказівник необхідності виконання певної технологічної операції Пристрій можна використовувати і в побутовій техніці, наприклад, в пилососах для індикації забивки фільтра Відомо багато типів сигнальних ламп, наприклад, типу СЛГС-51 (ТМ4-1127-73 - код позначення креслення в матеріалах "Главмонтажавтоматики"), типу СМЦ-51 (ТМ41128-73) та ІНШІ (див Емельянов А И , Капник О В Проектирование систем автоматизации технологических процессов Справочное пособие безпосередньо або через замкнутий повітряний проміжок між ними до и прозорості, а власний її колір при цьому не зміниться, а зовнішня із яких (пластина або шар) має білий колір і товщину, що дозволяє їй при цьому ж критичному тиску деформуватись до її прозорості 2 Індикатор тиску по п 1, який відрізняється тим, що внутрішнім елементом зображення зміни параметра є жорстка стінка із малим отвором, зовнішня сторона якої вкрита люмінесцентною фарбою або дзеркальна 3 Індикатор тиску по п 1 або п 2, який відрізняється тим, що внутрішній пружний шар або листова пластина елемента зображення зміни параметра насичені люмінесцентним барвником 4 Індикатор тиску по п 1 або п 2, або п 3, який відрізняється тим, що на внутрішній пластині (або шарі) елемента зображення зміни параметра нанесений малюнок символа функції, а перед ним установлена прозора жорстка пластина, на яку нанесений контур цього ж символа, розміри якого більші, ніж розміри малюнка символа на елементі зображення зміни параметра по содержанию и оформлению проектов Третье изд перераб и доп , М Энергоатомиздат 1983г 400с , с 391 - 392) Сигнальна лампа нагрівання складається із скляного балончика, з якого відкачане повітря і в який вмонтовано металеву спіраль, що нагрівається до СВІТІННЯ при пропусканні через неї електричного струму При руйнуванні скляного балончика спіраль перегорає і можливе короткочасне виникнення електричної дуги, яка здатна викликати запалювання легкозаймистих матеріалів або газів Відомо багато типів сигнальної арматури, наприклад, арматура комутаторних ламп типів АСКМ-0, АСКМ-0-1, АСКМ-5, АСКМ-5-Т (ТМ4-110773), АСКМ-1-Т (ТМ4-1108-73), АСКМ-4 (ТМ4-110973), арматура сигнальна типів АС-1, АС-1-Т (ТМ41114-73), табло світлове типу ТС-1, ТСМ (ТМ41123-73), ТС-2, ТСБ, ТСБ/2 (ТМ4-1124-73, ТМ41125-73) та багато інших (див це ж джерело с 391 - 392) Перераховані типи арматури, як і майже всі 1 СО сч Ю 45237 існуючі види сигнальної арматури мають багато пороговими пристроями створювати локальні спільних конструктивних ознак Вони мають повністю пневматичні схеми сигналізації, відбортовку або спеціальні виступи для їх застосовувати їх у вибухо-пожежонебезпечних кріплення на щиті за допомогою гвинтових зонах на виробництвах, створювати малогабаритні затискачів або гайки, якщо корпус арматури естетично оформлені сигналізатори тиску для круглої форми Арматуру спереду закривають побутової техніки, наприклад, пилососів ковпачками із світлофільтром необхідного кольору Поставлена задача вирішується тим, що в залежності від функціонального призначення В індикатор тиску складається із герметичного світлофільтр арматури або табло може бути корпуса обладнаного засобами кріплення, вмонтований малюнок символу або текст, що штуцером для подачі в нього стиснутого означають функцію або стан технологічного середовища і елементом зображення зміни параметра В корпусі арматури сигнальну лампу параметра, прикріпленим краями до корпуса кріплять в різьбових або спеціальних патронах Елемент зображення зміни параметра виконаний ВІДОМІ пристрої сигнальні лампові вибухозахищені із пружного полімеру і являє собою листову типів СЛУ-ВЗММ(Т) (ТМ4-1119-73), (див це ж пластину із двох ХІМІЧНО зв'язаних шарів або із джерело с 392) Вони принципово нічим не двох окремих листових пластин притиснутих одна відрізняються від описаної арматури, але до одної, або віддалених одна від одної, внутрішня конструкція корпуса складна через необхідність із яких (пластина або шар) має колір в залежності звести до мінімуму розміри щілин між його від функціонального призначення, а товщину таку, деталями Щілини не повинні пропускати полум'я що при заданому критичному тиску вона здатна із корпуса назовні, якщо вибух станеться в його деформуватись настільки, що може деформувати середині Корпус товстостінний для збільшення зовнішню пластину (або шар), тиснучи на неї його МІЦНОСТІ і тому матеріаломісткий безпосередньо або через замкнутий повітряний проміжок між ними до и прозорості, а власний її ВІДОМІ електроконтактні манометри типів ЭКМ, колір при цьому не зміниться, а зовнішня із яких ЭКВ, ЭКМВ, ВЭ16рб, сильфонні і мембранні (пластина або шар) має білий колір і товщину, що сигналізатори тиску типів ДД, ДН, ДТ (див дозволяє їй при цьому ж критичному тиску Жарковскии БИ Приборы автоматического деформуватись до її прозорості Внутрішнім контроля и регулирования (устройство и ремонт) елементом зображення зміни параметра може Второе изд перераб и доп , М Высшая школа бути жорстка стінка із малим отвором, зовнішня 1963г 312с, с 85, 88, 8) Прототипом може бути сторона якої вкрита люмінесцентною фарбою, або сигналізатор типу ДН Він складається із дзеркальна Внутрішній пружний шар або листова герметичного корпуса із штуцером для подачі в пластина елемента зображення зміни параметра нього стиснутого середовища Чутливий елемент можуть бути насичені люмінесцентним барвником мембрана вмонтована в корпус деформується під На внутрішній пластині (або шарі) елемента дією тиску вимірюваного середовища Зміна зображення зміни параметра може бути розмірів чутливого елемента через механічні нанесений малюнок символу функції, а перед ним важелі передається на контактні пристрої, які установлена прозора жорстка пластина, на яку можна налагоджувати на певну величину тиску нанесений контур цього ж символу, розміри якого Замість тиску вимірюваного середовища на більші ніж малюнка символу на елементі прилад може бути поданий еквівалентний зображення зміни параметра технологічному параметру аналоговим пневматичний сигнал (0,2 - 1,0кгс/см2) від первинного давача або перетворювача Контактні пристрої приладу через електричні схеми сигналізації функціонально зв'язані із сигнальними лампами вмонтованими в арматуру і розташованими, наприклад, на мнемосхемах Таким чином, оператор, що веде технологічний режим, має можливість при певному, наприклад, критичному значенні параметра спостерігати засвічування сигнальної лампи, яке супроводжується звуковим сигналом, який забезпечує електрична схема сигналізації Електричні схеми сигналізації, електронні або релейні, мають великі розміри, в спеціальних корпусах не випускаються і у вибухопожежонебезпечних об'єктах їх не встановлюють В основу винаходу поставлена задача створити засіб сигналізації, який би дав можливість відображати плавну зміну технологічних параметрів на мнемосхемах і таким чином підвищити психологічне розвантаження обслуговуючого технологічного персоналу, використовувати для його виготовлення дешеві матеріали і звести до мінімуму матеріаломісткість, в комплекті з відомими пневматичними сиренами і На фіг 1 показаний в розрізі індикатор тиску, в якому елемент зображення зміни параметра виконаний із двошарової пластини із пружного полімеру, або із двох стиснутих між собою пластин На фіг 2 показаний елемент зображення зміни параметра такого індикатора в стані деформації На фіг 3 показаний в розрізі індикатор тиску, де між зовнішньою і внутрішньою пластинами елемента зображення зміни параметра існує певна відстань На фіг 4 показані елементи зображення зміни параметра на фіг 3 в стані деформації На фіг 5 показаний елемент зображення зміни параметра, який можна установити в індикатор тиску на фіг 3 замість внутрішньої пластини На фіг 6 показаний індикатор тиску, де на внутрішній пружній пластині нанесений малюнок символу функції, а на зовнішньому склі його збільшений контур Елемент зображення зміни параметра являє собою пластину 1 (див фіг 1 із пружного полімеру, що складається із двох шарів різного кольору, що притиснута до корпуса 2, складовою частиною якого є штуцер для подачі стиснутого середовища, шайбою 3 і накидною гайкою 4 В щиті автоматизації 5 корпус 2 закріплений гайкою 6 Стиснене середовище (наприклад, пневматичний сигнал) в корпус 2 подають через штуцер При наростанні тиску в корпусі 2 до певної величини пластина 1 розтягується (див фіг 2), її ЗОВНІШНІЙ шар 7 стає прозорим і в результаті цього пластина 1 (див фіг 1) змінює свій колір, тобто передня її частина набуває кольору внутрішнього шару 8 (див фіг 2) Для більш точного підбору критичної межі тиску, при якій елемент зображення зміни параметра повинен змінити колір, можна використати конструкцію, в якій між зовнішньою пластиною 9 (фіг 3) і внутрішньою 10 є повітряний проміжок певного об'єму Тоді критичну межу тиску підбирають товщиною шайби 11, вмонтованої між пластинами 9, 10 Шайбою 3 і накидною гайкою 4 пластини 9 і 10 притиснуті до корпуса 2, який в щиті автоматизації 5 закріплений гайкою 6 Тиск між пластинами 12 і 13 (див фіг 4) буде залежати від зміни об'єму повітря між ними при їх розтягуванні Збільшуючи товщину шайби 11 (фіг 3), можна добиватися прозорості пластини 12 (фіг 4) при більшому тиску повітря в корпусі 2 (фіг 3) Внутрішню пластину 10 (фіг 3) можна замінити на жорстку стінку (див фіг 5), яка із зовнішньої сторони вкрита шаром люмінесцентної фарби 14 або дзеркальним шаром 1 має отвір 15 Через отвір 15 тиск повітря передається на 45237 зовнішню пластину 9 (фіг 3), і при певній його величині, вона стає прозорою Якщо на внутрішню пластину 16 із пружного полімеру (див фіг 6) нанести малюнок символу 17, то при и деформації малюнок 17 буде збільшуватись в розмірах На склі 18 нанесений контур 19 символу 17 Між склом 13 і пластиною 16 вмонтована шайба 11 і вони затиснул в корпусі 2 накидною гайкою 4 В склі 13 виконаний непомітним отвір 20 для врівноваження тиску в об'ємі між склом 15 і внутрішньою пластиною 16, і атмосферою В щиті автоматизації 5 корпус 2 закріплений гайкою 6 Стиснене повітря подають в корпус 2, пластина 16 деформується і малюнок символу 17 збільшується з розмірах (показано пунктирною ЛІНІЄЮ) При певному тиску його розміри співпадуть із контуром 19 на склі 18 Для підсилення ефекту світловідображення і покращення естетичного вигляду всі деталі Із пружного полімеру можна наситити люмінесцентною фарбою В залежності від функціонального призначення індикатор тиску може мати різні розміри і форму Індикатор можна монтувати не тільки на мнемосхемах, щитах і пультах, а і в передніх панелях контрольновимірювальних приладів для більш наочного спостереження за зміною параметрів 45237 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90
