Закупорювальний ковпачок з висувною кришкою

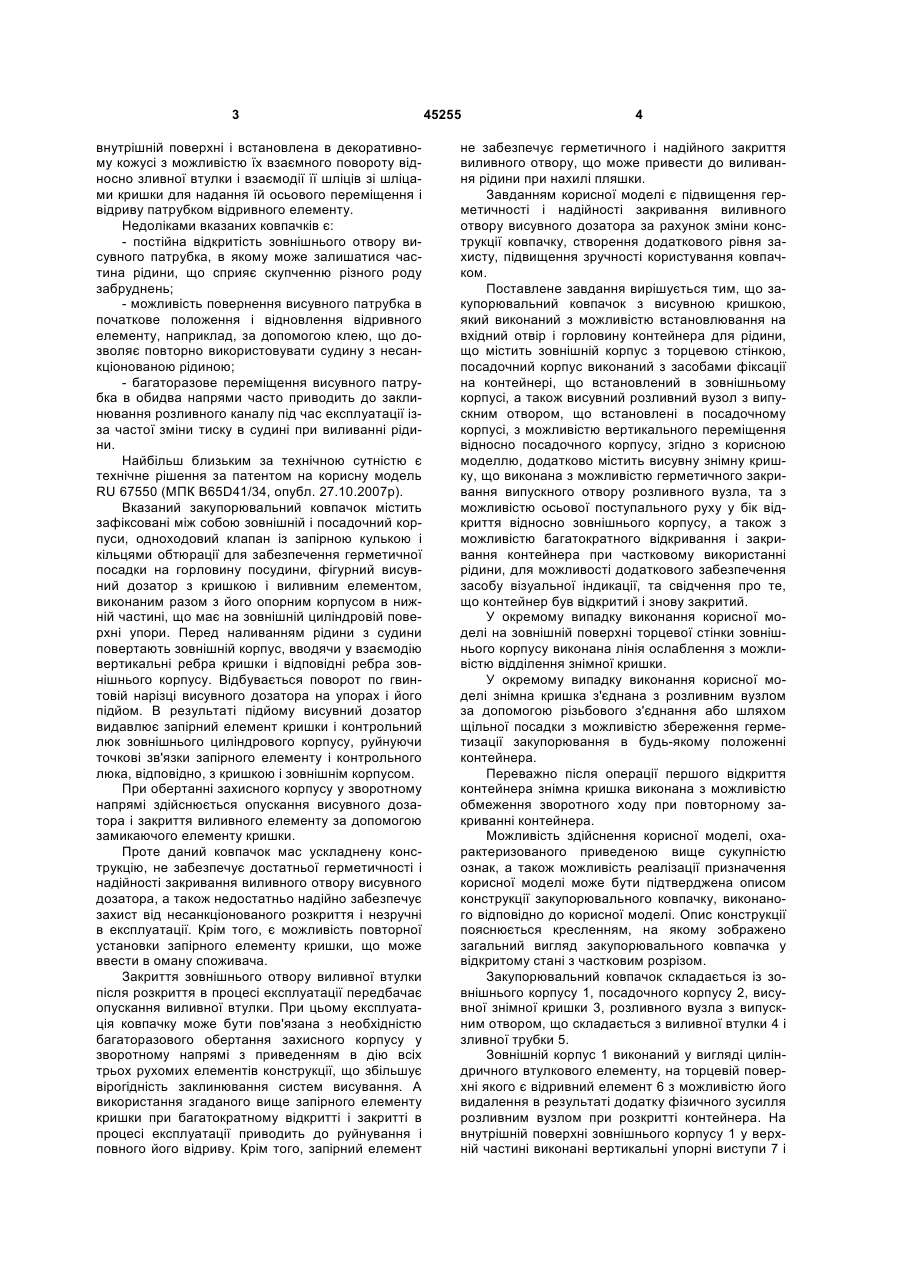

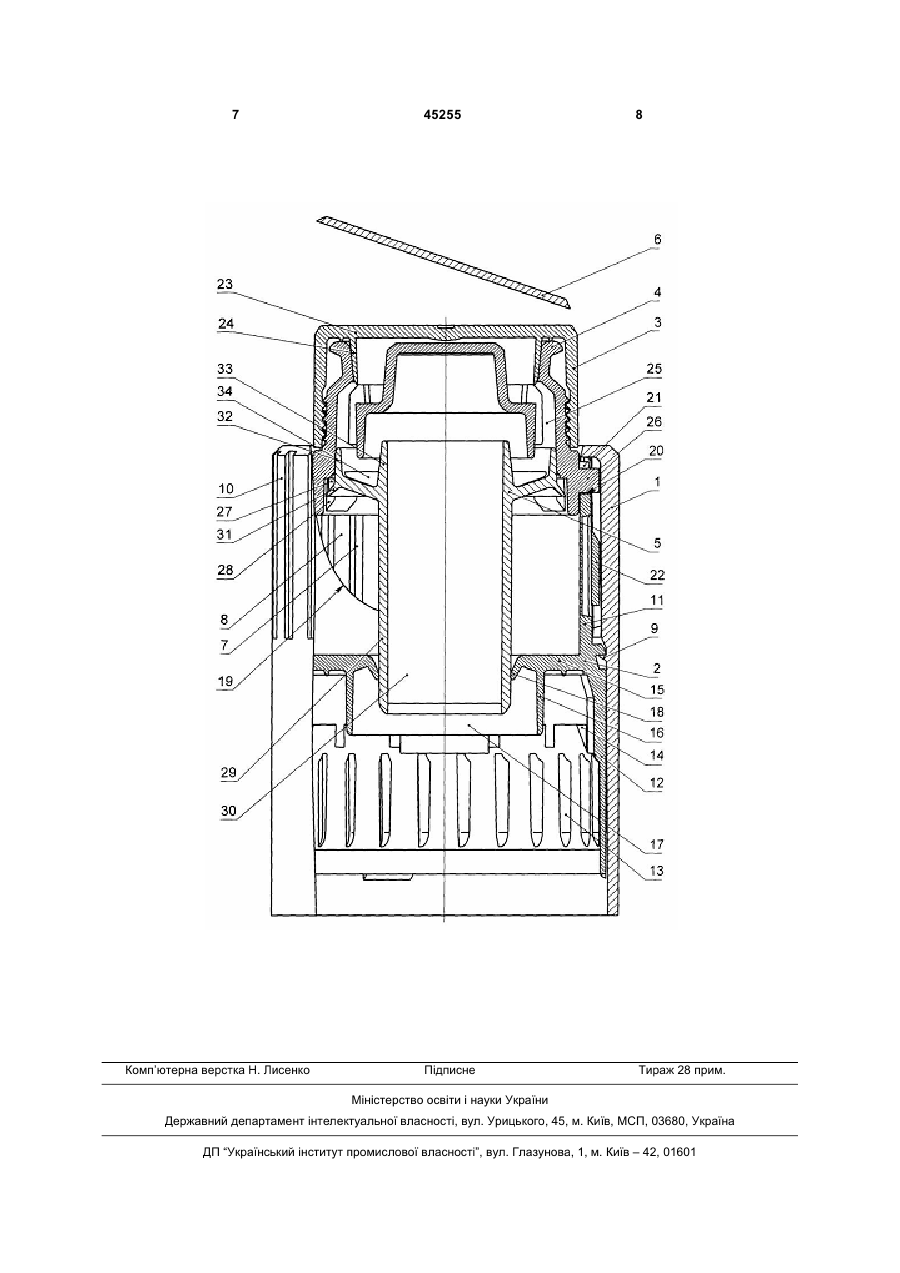

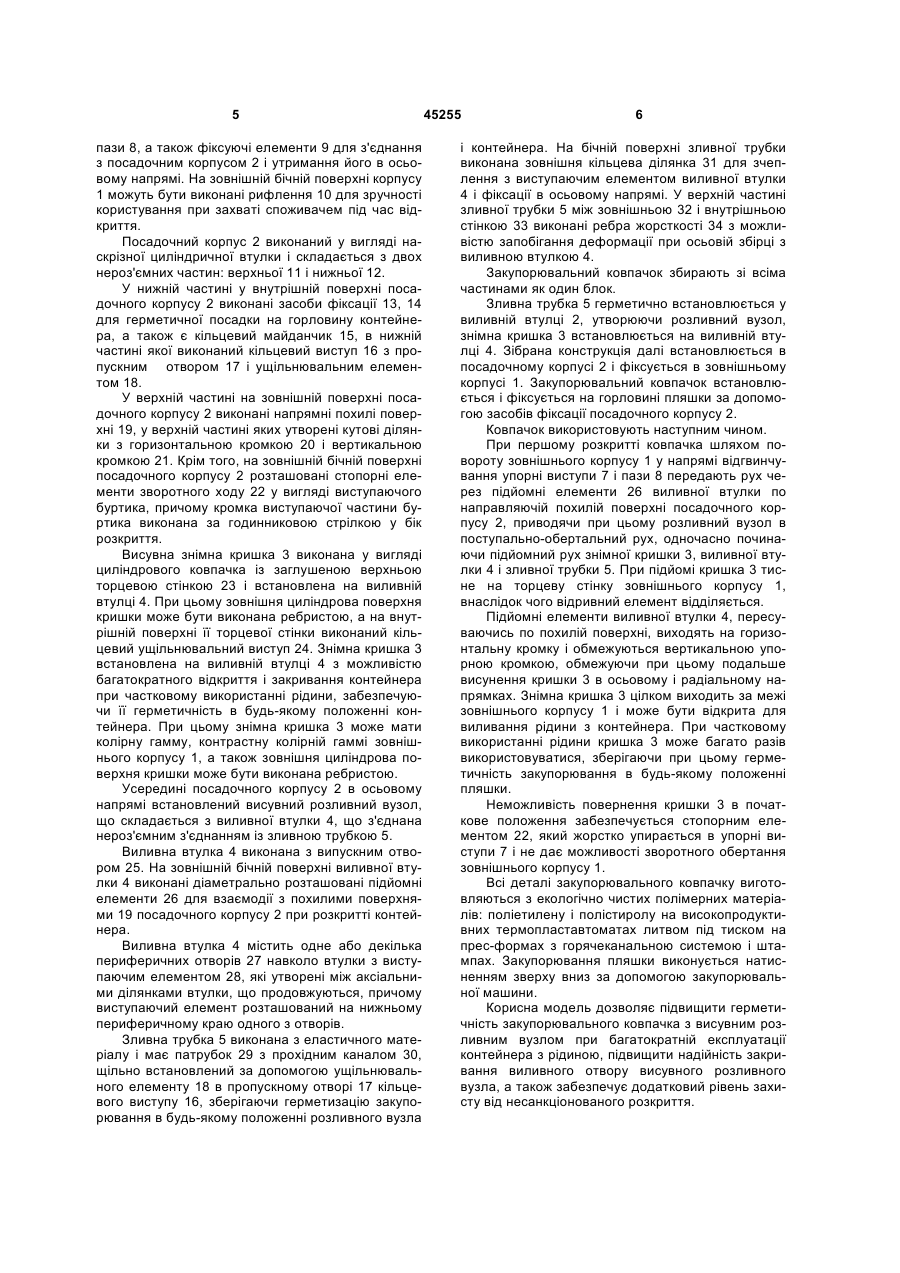

1. Закупорювальний ковпачок з висувною кришкою з можливістю встановлення на вхідний отвір і горловину контейнера для рідини, який містить зовнішній корпус з торцевою стінкою, посадочний корпус із засобами фіксації на контейнері, що встановлений в зовнішньому корпусі, а також висувний розливний вузол з випускним отвором, що встановлений в посадочному корпусі, який відрізняється тим, що закупорювальний ковпачок додатково містить висувну знімну кришку, що виконана з можливістю герметичного закривання випускного отвору розливного вузла та з можливістю осьового U 2 (19) 1 3 внутрішній поверхні і встановлена в декоративному кожусі з можливістю їх взаємного повороту відносно зливної втулки і взаємодії її шліців зі шліцами кришки для надання їй осьового переміщення і відриву патрубком відривного елементу. Недоліками вказаних ковпачків є: - постійна відкритість зовнішнього отвору висувного патрубка, в якому може залишатися частина рідини, що сприяє скупченню різного роду забруднень; - можливість повернення висувного патрубка в початкове положення і відновлення відривного елементу, наприклад, за допомогою клею, що дозволяє повторно використовувати судину з несанкціонованою рідиною; - багаторазове переміщення висувного патрубка в обидва напрями часто приводить до заклинювання розливного каналу під час експлуатації ізза частої зміни тиску в судині при виливанні рідини. Найбільш близьким за технічною сутністю є технічне рішення за патентом на корисну модель RU 67550 (МПК B65D41/34, опубл. 27.10.2007р). Вказаний закупорювальний ковпачок містить зафіксовані між собою зовнішній і посадочний корпуси, одноходовий клапан із запірною кулькою і кільцями обтюрації для забезпечення герметичної посадки на горловину посудини, фігурний висувний дозатор з кришкою і виливним елементом, виконаним разом з його опорним корпусом в нижній частині, що має на зовнішній циліндровій поверхні упори. Перед наливанням рідини з судини повертають зовнішній корпус, вводячи у взаємодію вертикальні ребра кришки і відповідні ребра зовнішнього корпусу. Відбувається поворот по гвинтовій нарізці висувного дозатора на упорах і його підйом. В результаті підйому висувний дозатор видавлює запірний елемент кришки і контрольний люк зовнішнього циліндрового корпусу, руйнуючи точкові зв'язки запірного елементу і контрольного люка, відповідно, з кришкою і зовнішнім корпусом. При обертанні захисного корпусу у зворотному напрямі здійснюється опускання висувного дозатора і закриття виливного елементу за допомогою замикаючого елементу кришки. Проте даний ковпачок мас ускладнену конструкцію, не забезпечує достатньої герметичності і надійності закривання виливного отвору висувного дозатора, а також недостатньо надійно забезпечує захист від несанкціонованого розкриття і незручні в експлуатації. Крім того, є можливість повторної установки запірного елементу кришки, що може ввести в оману споживача. Закриття зовнішнього отвору виливної втулки після розкриття в процесі експлуатації передбачає опускання виливної втулки. При цьому експлуатація ковпачку може бути пов'язана з необхідністю багаторазового обертання захисного корпусу у зворотному напрямі з приведенням в дію всіх трьох рухомих елементів конструкції, що збільшує вірогідність заклинювання систем висування. А використання згаданого вище запірного елементу кришки при багатократному відкритті і закритті в процесі експлуатації приводить до руйнування і повного його відриву. Крім того, запірний елемент 45255 4 не забезпечує герметичного і надійного закриття виливного отвору, що може привести до виливання рідини при нахилі пляшки. Завданням корисної моделі є підвищення герметичності і надійності закривання виливного отвору висувного дозатора за рахунок зміни конструкції ковпачку, створення додаткового рівня захисту, підвищення зручності користування ковпачком. Поставлене завдання вирішується тим, що закупорювальний ковпачок з висувною кришкою, який виконаний з можливістю встановлювання на вхідний отвір і горловину контейнера для рідини, що містить зовнішній корпус з торцевою стінкою, посадочний корпус виконаний з засобами фіксації на контейнері, що встановлений в зовнішньому корпусі, а також висувний розливний вузол з випускним отвором, що встановлені в посадочному корпусі, з можливістю вертикального переміщення відносно посадочного корпусу, згідно з корисною моделлю, додатково містить висувну знімну кришку, що виконана з можливістю герметичного закривання випускного отвору розливного вузла, та з можливістю осьової поступального руху у бік відкриття відносно зовнішнього корпусу, а також з можливістю багатократного відкривання і закривання контейнера при частковому використанні рідини, для можливості додаткового забезпечення засобу візуальної індикації, та свідчення про те, що контейнер був відкритий і знову закритий. У окремому випадку виконання корисної моделі на зовнішній поверхні торцевої стінки зовнішнього корпусу виконана лінія ослаблення з можливістю відділення знімної кришки. У окремому випадку виконання корисної моделі знімна кришка з'єднана з розливним вузлом за допомогою різьбового з'єднання або шляхом щільної посадки з можливістю збереження герметизації закупорювання в будь-якому положенні контейнера. Переважно після операції першого відкриття контейнера знімна кришка виконана з можливістю обмеження зворотного ходу при повторному закриванні контейнера. Можливість здійснення корисної моделі, охарактеризованого приведеною вище сукупністю ознак, а також можливість реалізації призначення корисної моделі може бути підтверджена описом конструкції закупорювального ковпачку, виконаного відповідно до корисної моделі. Опис конструкції пояснюється кресленням, на якому зображено загальний вигляд закупорювального ковпачка у відкритому стані з частковим розрізом. Закупорювальний ковпачок складається із зовнішнього корпусу 1, посадочного корпусу 2, висувної знімної кришки 3, розливного вузла з випускним отвором, що складається з виливної втулки 4 і зливної трубки 5. Зовнішній корпус 1 виконаний у вигляді циліндричного втулкового елементу, на торцевій поверхні якого є відривний елемент 6 з можливістю його видалення в результаті додатку фізичного зусилля розливним вузлом при розкритті контейнера. На внутрішній поверхні зовнішнього корпусу 1 у верхній частині виконані вертикальні упорні виступи 7 і 5 пази 8, а також фіксуючі елементи 9 для з'єднання з посадочним корпусом 2 і утримання його в осьовому напрямі. На зовнішній бічній поверхні корпусу 1 можуть бути виконані рифлення 10 для зручності користування при захваті споживачем під час відкриття. Посадочний корпус 2 виконаний у вигляді наскрізної циліндричної втулки і складається з двох нероз'ємних частин: верхньої 11 і нижньої 12. У нижній частині у внутрішній поверхні посадочного корпусу 2 виконані засоби фіксації 13, 14 для герметичної посадки на горловину контейнера, а також є кільцевий майданчик 15, в нижній частині якої виконаний кільцевий виступ 16 з пропускним отвором 17 і ущільнювальним елементом 18. У верхній частині на зовнішній поверхні посадочного корпусу 2 виконані напрямні похилі поверхні 19, у верхній частині яких утворені кутові ділянки з горизонтальною кромкою 20 і вертикальною кромкою 21. Крім того, на зовнішній бічній поверхні посадочного корпусу 2 розташовані стопорні елементи зворотного ходу 22 у вигляді виступаючого буртика, причому кромка виступаючої частини буртика виконана за годинниковою стрілкою у бік розкриття. Висувна знімна кришка 3 виконана у вигляді циліндрового ковпачка із заглушеною верхньою торцевою стінкою 23 і встановлена на виливній втулці 4. При цьому зовнішня циліндрова поверхня кришки може бути виконана ребристою, а на внутрішній поверхні її торцевої стінки виконаний кільцевий ущільнювальний виступ 24. Знімна кришка 3 встановлена на виливній втулці 4 з можливістю багатократного відкриття і закривання контейнера при частковому використанні рідини, забезпечуючи її герметичність в будь-якому положенні контейнера. При цьому знімна кришка 3 може мати колірну гамму, контрастну колірній гаммі зовнішнього корпусу 1, а також зовнішня циліндрова поверхня кришки може бути виконана ребристою. Усередині посадочного корпусу 2 в осьовому напрямі встановлений висувний розливний вузол, що складається з виливної втулки 4, що з'єднана нероз'ємним з'єднанням із зливною трубкою 5. Виливна втулка 4 виконана з випускним отвором 25. На зовнішній бічній поверхні виливної втулки 4 виконані діаметрально розташовані підйомні елементи 26 для взаємодії з похилими поверхнями 19 посадочного корпусу 2 при розкритті контейнера. Виливна втулка 4 містить одне або декілька периферичних отворів 27 навколо втулки з виступаючим елементом 28, які утворені між аксіальними ділянками втулки, що продовжуються, причому виступаючий елемент розташований на нижньому периферичному краю одного з отворів. Зливна трубка 5 виконана з еластичного матеріалу і має патрубок 29 з прохідним каналом30, щільно встановлений за допомогою ущільнювального елементу 18 в пропускному отворі 17 кільцевого виступу 16, зберігаючи герметизацію закупорювання в будь-якому положенні розливного вузла 45255 6 і контейнера. На бічній поверхні зливної трубки виконана зовнішня кільцева ділянка 31 для зчеплення з виступаючим елементом виливної втулки 4 і фіксації в осьовому напрямі. У верхній частині зливної трубки 5 між зовнішньою 32 і внутрішньою стінкою 33 виконані ребра жорсткості 34 з можливістю запобігання деформації при осьовій збірці з виливною втулкою 4. Закупорювальний ковпачок збирають зі всіма частинами як один блок. Зливна трубка 5 герметично встановлюється у виливній втулці 2, утворюючи розливний вузол, знімна кришка 3 встановлюється на виливній втулці 4. Зібрана конструкція далі встановлюється в посадочному корпусі 2 і фіксується в зовнішньому корпусі 1. Закупорювальний ковпачок встановлюється і фіксується на горловині пляшки за допомогою засобів фіксації посадочного корпусу 2. Ковпачок використовують наступним чином. При першому розкритті ковпачка шляхом повороту зовнішнього корпусу 1 у напрямі відгвинчування упорні виступи 7 і пази 8 передають рух через підйомні елементи 26 виливної втулки по направляючій похилій поверхні посадочного корпусу 2, приводячи при цьому розливний вузол в поступально-обертальний рух, одночасно починаючи підйомний рух знімної кришки 3, виливної втулки 4 і зливної трубки 5. При підйомі кришка 3 тисне на торцеву стінку зовнішнього корпусу 1, внаслідок чого відривний елемент відділяється. Підйомні елементи виливної втулки 4, пересуваючись по похилій поверхні, виходять на горизонтальну кромку і обмежуються вертикальною упорною кромкою, обмежуючи при цьому подальше висунення кришки 3 в осьовому і радіальному напрямках. Знімна кришка 3 цілком виходить за межі зовнішнього корпусу 1 і може бути відкрита для виливання рідини з контейнера. При частковому використанні рідини кришка 3 може багато разів використовуватися, зберігаючи при цьому герметичність закупорювання в будь-якому положенні пляшки. Неможливість повернення кришки 3 в початкове положення забезпечується стопорним елементом 22, який жорстко упирається в упорні виступи 7 і не дає можливості зворотного обертання зовнішнього корпусу 1. Всі деталі закупорювального ковпачку виготовляються з екологічно чистих полімерних матеріалів: поліетилену і полістиролу на високопродуктивних термопластавтоматах литвом під тиском на прес-формах з горячеканальною системою і штампах. Закупорювання пляшки виконується натисненням зверху вниз за допомогою закупорювальної машини. Корисна модель дозволяє підвищити герметичність закупорювального ковпачка з висувним розливним вузлом при багатократній експлуатації контейнера з рідиною, підвищити надійність закривання виливного отвору висувного розливного вузла, а також забезпечує додатковий рівень захисту від несанкціонованого розкриття. 7 Комп’ютерна верстка Н. Лиcенко 45255 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
