Мобільна душова кабіна

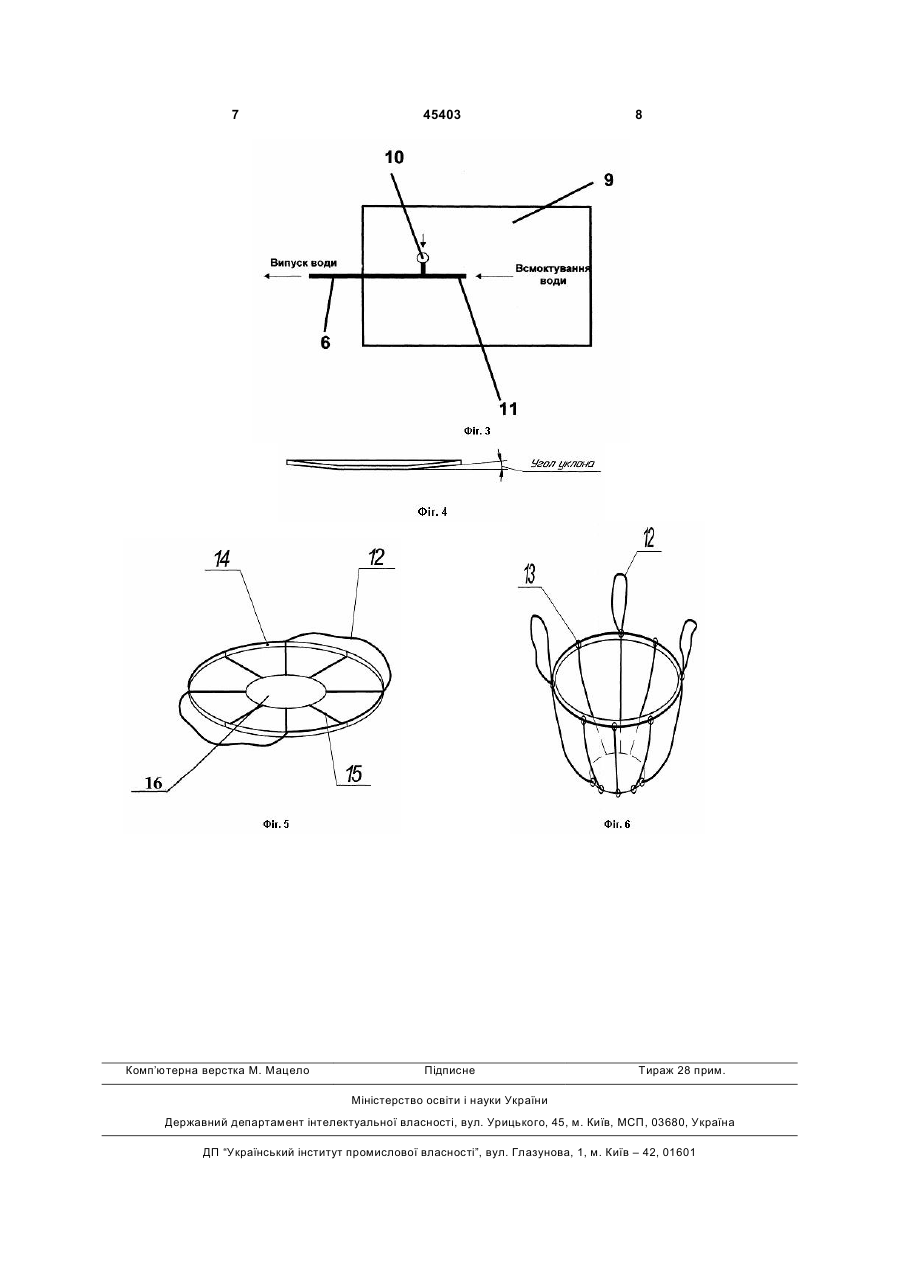

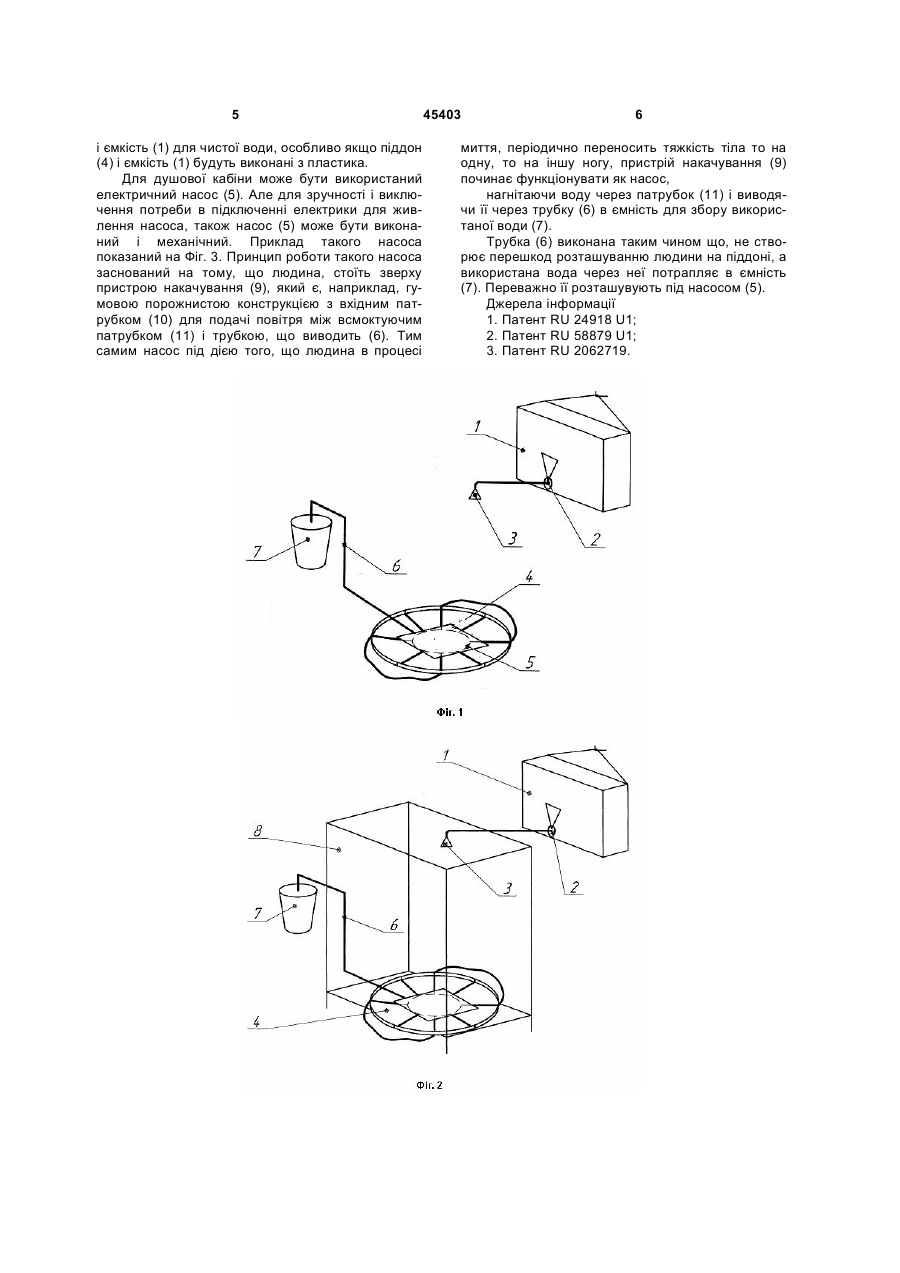

1. Мобільна душова кабіна, що містить ємність для чистої води, забезпечена краном і розпилювачем, піддоном, насосом для відкачування використаної води, ємністю для використаної води, яка відрізняється тим, що піддон та його основа виконані з ухилом та можливістю трансформації в ємність для використаної води, неглибоким з периферійними бортами, гнучкими радіальними направляючими вставками, зі встановленим по периметру стягуючим елементом з гнучкого матеріалу з елементами кріплення. 2. Мобільна душова кабіна за п. 1, яка відрізняється тим, що піддон і його основа виконані у вигляді кола. U 1 3 Корисна модель відноситься до санітарногігієнічної техніки, а саме до установок для миття. Пропонованою корисною моделлю вирішується завдання розширення функціональних можливостей, підвищення зручності в користуванні, швидкості і якості миття. Для досягнення цього технічного результату установка для миття містить кабіну, двері, що підводить шланг, водозливну арматуру, водорозбірний змішувач, душову насадку з вентилем, підлогу. Відмітними ознаками пропонованої установки для миття від вказаної вище є те, що шланг, що підводить, сполучений з впускним клапаном, що має регулювальну ручку. По першому варіанту обертальний рух води забезпечується за допомогою подачі теплого повітря електродвигуном від масляного електронагрівача. Обертальний рух води забезпечує автоматичне миття, а наявність у воді кульок, наприклад пластмасових з хвилеподібною поверхнею, забезпечує легкий масаж і прискорює миття. Кабіна установки для миття має циліндрову форму і виконана, наприклад, з пластика або скла, двері зрушення з ручкою, поличку для миючих засобів, підлогу, в якій виконана пазуха для масажних кульок. Водозливна арматура є зливним клапаном з головкою і приводиться в рух натисненням ноги. Обертальний рух води по другому варіанту додається за допомогою перекачування води легко-роторним двигуном. Рівномірний натиск води по висоті забезпечують роторні насоси, не менше трьох. Недоліком всіх відомих рішень є або потреба мати каналізаційний стік для зливу відпрацьованої душової води. Таким чином, всі вищеописані відомі рішення не дозволяють використовувати їх в місцях, далеких від каналізаційних стоків або вигрібних ям. З рівня техніки відомий причіп-цистерна [патент RU 2062719] з душовою установкою для сільської місцевості, що містить шасі, на рамі якого закріплена цистерна з горловиною і насос з шлангом, що відрізняється тим, що він забезпечений ємкістю, розташованої зверху цистерни навколо горловини останньої і вписаної в її габарит, а збоку цистерни розміщена принаймні одна відкидна душова кабіна, що сполучена із згаданою ємкістю додатковим гнучким шлангом, виконаним знімним, при цьому ємкість і душова кабіна змонтовані на рамі причепа за допомогою знімних опор в місцях кріплення цистерни на рамі. Дане рішення дозволяє відвезти душову кабіну разом з використаною водою. Проте причіпцистерна - пристрій громіздкий і вимагає транспортування важкою технікою. У похідних і побутових умовах в приміщенні дане рішення не застосовне. Технічний результат: простота збірки і розбирання конструкції, компактність, мобільність, легка вага, можливість використання в місцях, далеких від каналізаційних стоків або вигрібних ям. Короткий опис креслень. На Фіг. 1 показаний конструктивний пристрій душової кабіни, де 1 - ємкість для чистої води, 2 кран, 3 - розпилювач, 4 - піддон з ухилом, 5 - насос, 6 - що виводить використану воду трубка, 7 ємкість для використаної води. 45403 4 На Фіг. 2 показаний конструктивний пристрій душової кабіни із стінками для захисту від бризок, де 8 - стінки. На Фіг. 3 показаний конструктивний пристрій насоса (вигляд знизу), де 9 - пристрій накачування. 10 - патрубок подачі повітря, 11 - всмоктуючий патрубок. На Фіг. 4 показаний піддон з ухилом. На Фіг. 5 показаний конструктивний пристрій піддона На Фіг. 6 показаний конструктивний пристрій піддона в результаті трансформації. Заявлений технічний результат досягається за рахунок того (див. Фіг. 1), що душова кабіна, що містить ємкість (1) для чистої води, забезпечена краном (2) і розпилювачем (3), піддон (4), насос (5) для відкачування використаної води, ємкість (7) для використаної води, що відрізняється тим, що піддон (4) з ухилом так, що використана вода стікає в одне місце піддону, де встановлений вхідний кінець насоса (11) (див. Фіг. 3), а в ємкості для використаної води встановлений вихідний кінець насоса або трубка, що виводить воду (6), також піддон (4) та його основа (16) виконані у вигляді круга з можливістю трансформації в ємність для використовуваної води, неглибоким з периферійними бортами (14), гнучкими радіальними направляючими вставками (15), зі встановленим по периметру стягуючим елементом (12) з гнучкого матеріалу з елементами кріплення (13). Душова кабіна може містити стінки (8) для захисту від бризок (див. Фіг. 2). Для користування душовою не потрібний стаціонарний каналізаційний стік для відведення використаної води (каналізації). Після заповнення ємкості (7) використаною водою, для якої, наприклад, може бути використане будь-яке відро, внаслідок його малого об'єму можна потім віднести і злити в місце, доступне для зливу стічних вод, навіть далеко розташоване. Це дозволяє душову кабіну використовувати в місцях, далеких від каналізаційних стоків або вигрібних ям. Простота збірки і розбирання конструкції забезпечується за рахунок незв'язаності ємності з чистою водою, піддону і ємкості для використаної води, для якої може бути використана будь-яка тара або ємкість, що є на місці використання душової кабіни. У разі відсутності ємкості для використаної води або її наповнення, піддон, що складається, трансформується в додаткову ємність за допомогою стягуючого гнучкого елементу (12), наприклад каната, тросса, шнура і так далі У піддоні, що складається, виконані борозни або гнучкі радіальні вставки (15) такими, що направляють та визначають напрям трансформації. По периметру основи та піддону які виконані у вигляді кола, що складаються, є елементи кріплення (13) для установки (прокладки) стягуючого елементу (12). Мобільність конструкції і легка вага душової кабіни забезпечуються за рахунок її розбирання. У зібраному вигляді душова кабіна буде упаковкою розміром з валізу, вага якої буде низькою, оскільки основу його складатиме лише піддон (4), насос (5) 5 і ємкість (1) для чистої води, особливо якщо піддон (4) і ємкість (1) будуть виконані з пластика. Для душової кабіни може бути використаний електричний насос (5). Але для зручності і виключення потреби в підключенні електрики для живлення насоса, також насос (5) може бути виконаний і механічний. Приклад такого насоса показаний на Фіг. 3. Принцип роботи такого насоса заснований на тому, що людина, стоїть зверху пристрою накачування (9), який є, наприклад, гумовою порожнистою конструкцією з вхідним патрубком (10) для подачі повітря між всмоктуючим патрубком (11) і трубкою, що виводить (6). Тим самим насос під дією того, що людина в процесі 45403 6 миття, періодично переносить тяжкість тіла то на одну, то на іншу ногу, пристрій накачування (9) починає функціонувати як насос, нагнітаючи воду через патрубок (11) і виводячи її через трубку (6) в ємність для збору використаної води (7). Трубка (6) виконана таким чином що, не створює перешкод розташуванню людини на піддоні, а використана вода через неї потрапляє в ємність (7). Переважно її розташувують під насосом (5). Джерела інформації 1. Патент RU 24918 U1; 2. Патент RU 58879 U1; 3. Патент RU 2062719. 7 Комп’ютерна верстка М. Мацело 45403 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
