Душова кабіна

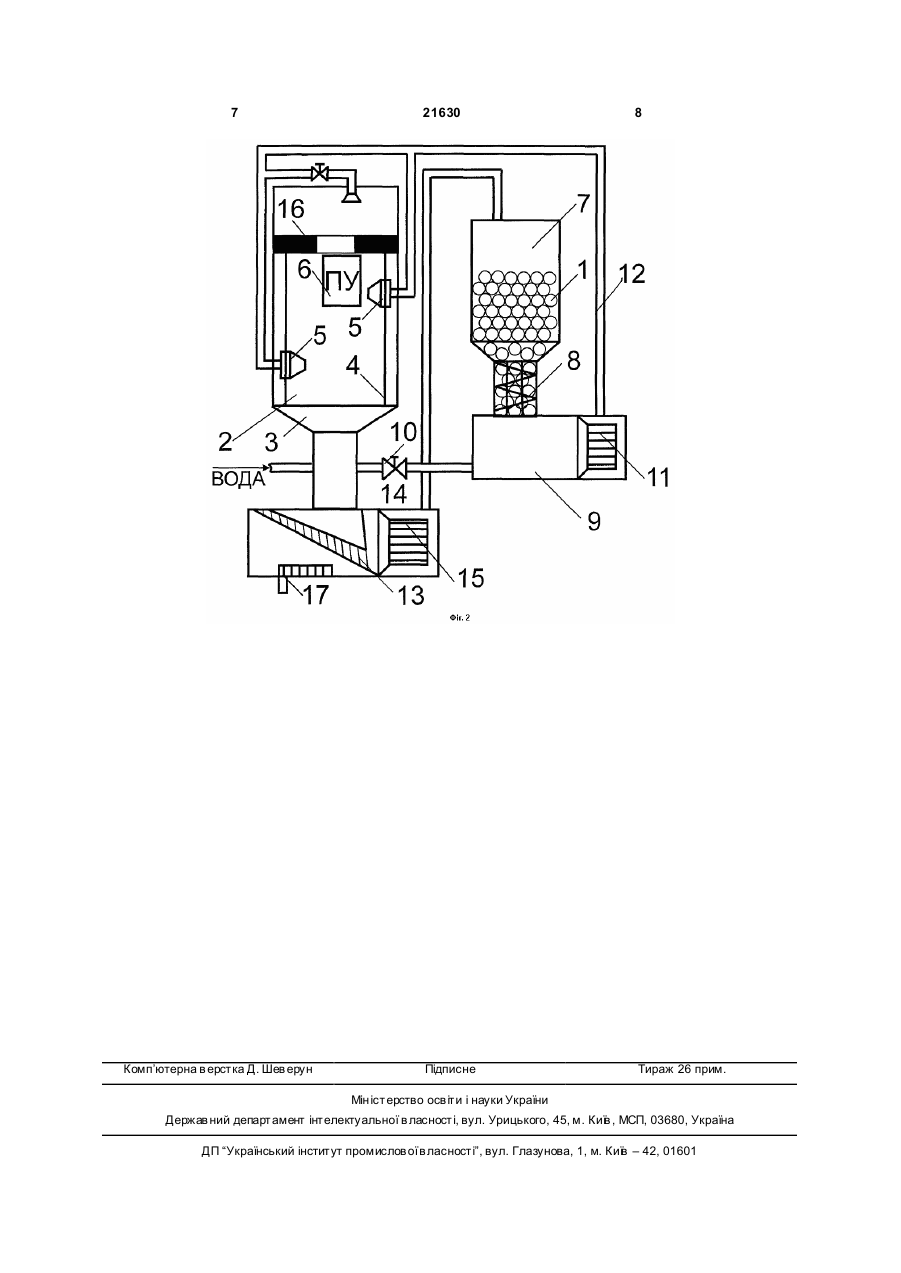

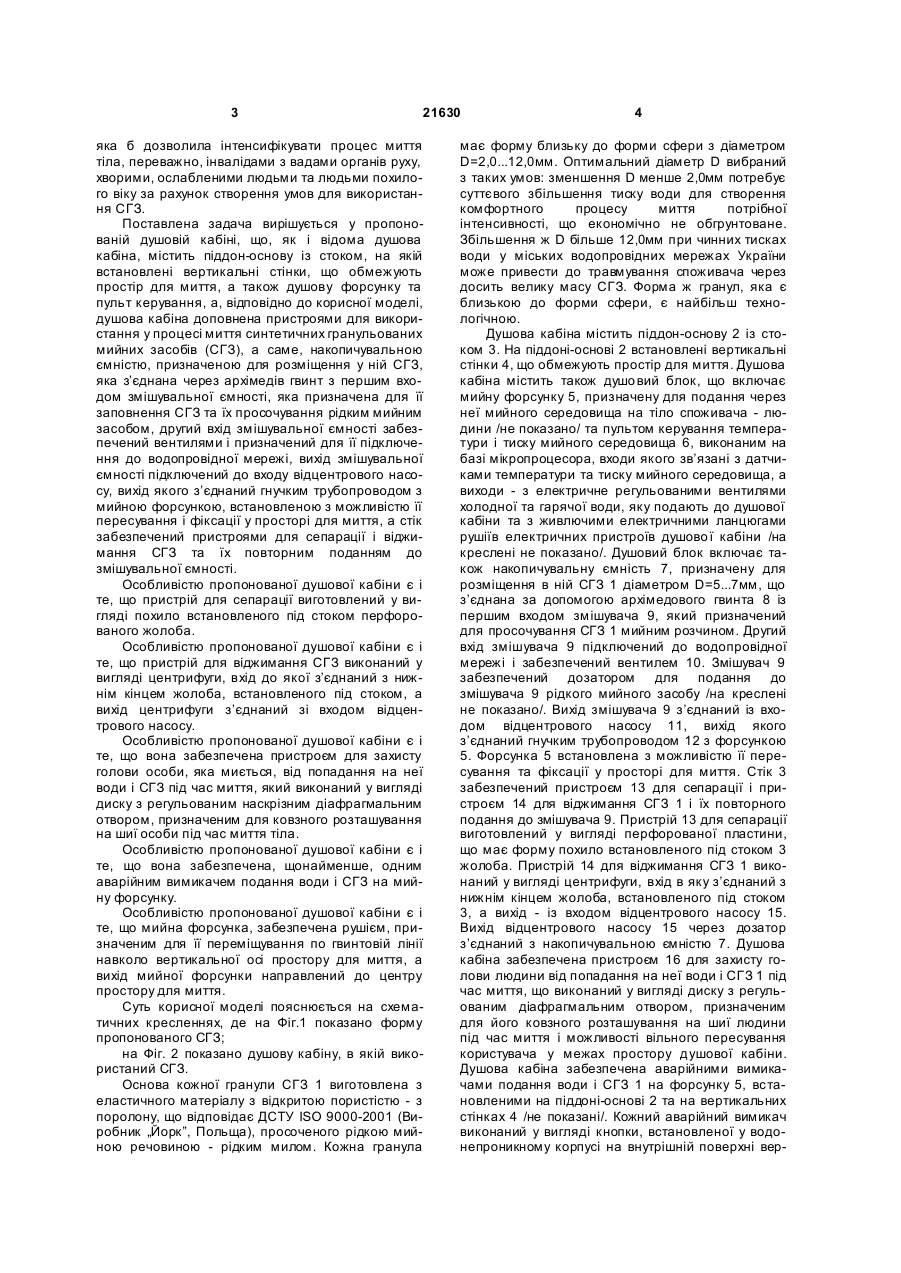

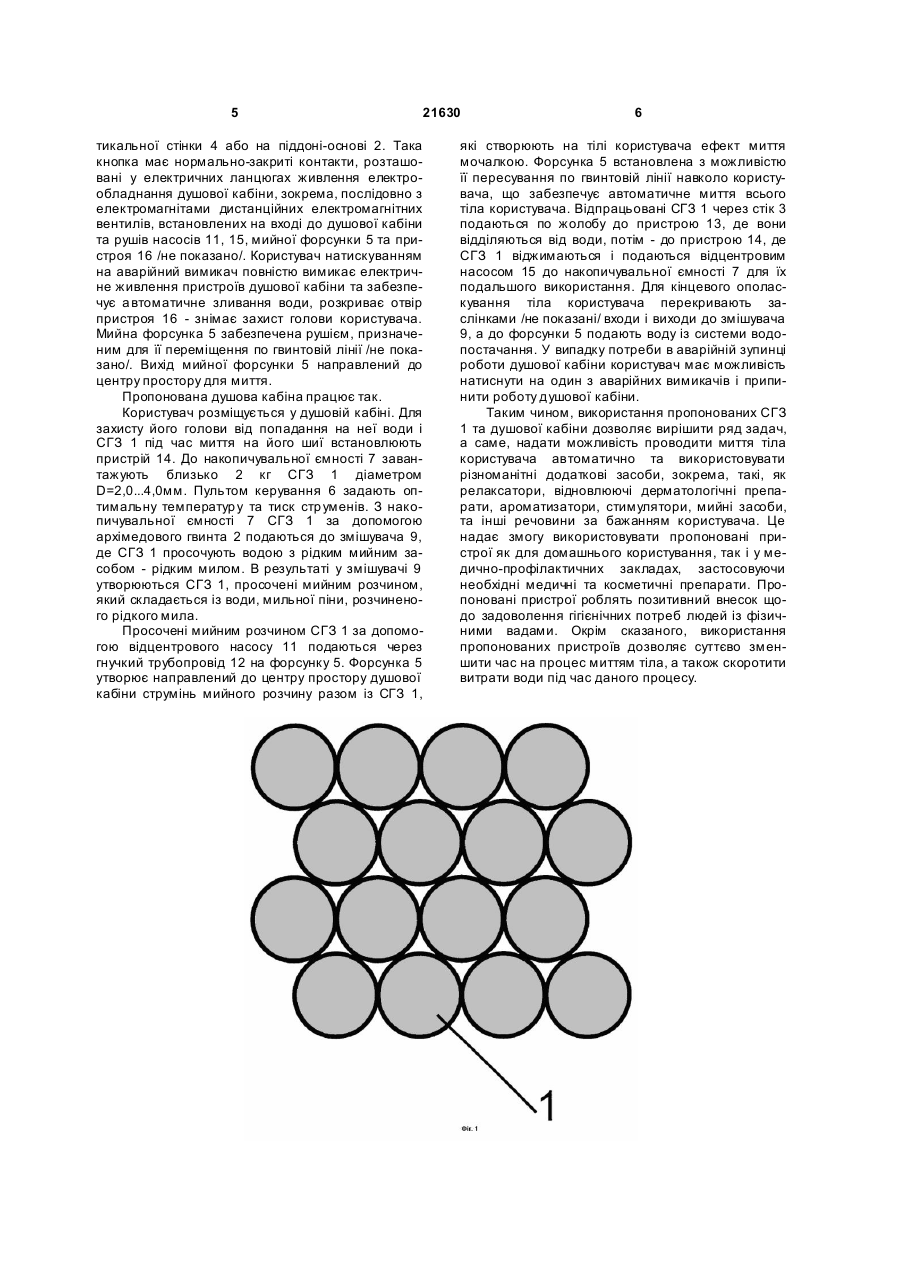

1. Душова кабіна, що містить піддон-основу із стоком, на якій встановлені вертикальні стінки, що обмежують простір для миття, а також душову форсунку та пульт керування, яка відрізняється тим, що душова кабіна доповнена пристроями для використання у процесі миття синтетичних гранульованих мийних засобів (СГЗ), а саме - накопичувальною ємністю, призначеною для розміщення у ній СГЗ, яка з’єднана через архімедів гвинт з першим входом змішувальної ємності, що призначена для її заповнення СГЗ та просочування СГЗ рідким мийним засобом, другий вхід змішувальної ємності забезпечений вентилями і призначений для її підключення до водопровідної мережі, вихід змішувальної ємності підключений до входу відцентрового насоса, вихід якого з’єднаний гнучким трубопроводом з мийною форсункою, встановленою з можливістю її пересування і фіксації у просторі для миття, а стік забезпечений пристроями для сепарації і віджимання СГЗ та їх повторним поданням до змішувальної ємності. U 2 21630 1 3 21630 яка б дозволила інтенсифікувати процес миття тіла, переважно, інвалідами з вадами органів руху, хворими, ослабленими людьми та людьми похилого віку за рахунок створення умов для використання СГЗ. Поставлена задача вирішується у пропонованій душовій кабіні, що, як і відома душова кабіна, містить піддон-основу із стоком, на якій встановлені вертикальні стінки, що обмежують простір для миття, а також душову форсунку та пульт керування, а, відповідно до корисної моделі, душова кабіна доповнена пристроями для використання у процесі миття синтетичних гранульованих мийних засобів (СГЗ), а саме, накопичувальною ємністю, призначеною для розміщення у ній СГЗ, яка з’єднана через архімедів гвинт з першим входом змішувальної ємності, яка призначена для її заповнення СГЗ та їх просочування рідким мийним засобом, другий вхід змішувальної ємності забезпечений вентилями і призначений для її підключення до водопровідної мережі, вихід змішувальної ємності підключений до входу відцентрового насосу, вихід якого з’єднаний гнучким трубопроводом з мийною форсункою, встановленою з можливістю її пересування і фіксації у просторі для миття, а стік забезпечений пристроями для сепарації і віджимання СГЗ та їх повторним поданням до змішувальної ємності. Особливістю пропонованої душової кабіни є і те, що пристрій для сепарації виготовлений у вигляді похило встановленого під стоком перфорованого жолоба. Особливістю пропонованої душової кабіни є і те, що пристрій для віджимання СГЗ виконаний у вигляді центрифуги, вхід до якої з’єднаний з нижнім кінцем жолоба, встановленого під стоком, а вихід центрифуги з’єднаний зі входом відцентрового насосу. Особливістю пропонованої душової кабіни є і те, що вона забезпечена пристроєм для захисту голови особи, яка миється, від попадання на неї води і СГЗ під час миття, який виконаний у вигляді диску з регульованим наскрізним діафрагмальним отвором, призначеним для ковзного розташування на шиї особи під час миття тіла. Особливістю пропонованої душової кабіни є і те, що вона забезпечена, щонайменше, одним аварійним вимикачем подання води і СГЗ на мийну форсунку. Особливістю пропонованої душової кабіни є і те, що мийна форсунка, забезпечена рушієм, призначеним для її переміщування по гвинтовій лінії навколо вертикальної осі простору для миття, а вихід мийної форсунки направлений до центру простору для миття. Суть корисної моделі пояснюється на схематичних кресленнях, де на Фіг.1 показано форму пропонованого СГЗ; на Фіг. 2 показано душову кабіну, в якій використаний СГЗ. Основа кожної гранули СГЗ 1 виготовлена з еластичного матеріалу з відкритою пористістю - з поролону, що відповідає ДСТУ ISO 9000-2001 (Виробник „Йорк”, Польща), просоченого рідкою мийною речовиною - рідким милом. Кожна гранула 4 має форму близьку до форми сфери з діаметром D=2,0...12,0мм. Оптимальний діаметр D вибраний з таких умов: зменшення D менше 2,0мм потребує суттєвого збільшення тиску води для створення комфортного процесу миття потрібної інтенсивності, що економічно не обгрунтоване. Збільшення ж D більше 12,0мм при чинних тисках води у міських водопровідних мережах України може привести до травмування споживача через досить велику масу СГЗ. Форма ж гранул, яка є близькою до форми сфери, є найбільш технологічною. Душова кабіна містить піддон-основу 2 із стоком 3. На піддоні-основі 2 встановлені вертикальні стінки 4, що обмежують простір для миття. Душова кабіна містить також душо вий блок, що включає мийну форсунку 5, призначену для подання через неї мийного середовища на тіло споживача - людини /не показано/ та пультом керування температури і тиску мийного середовища 6, виконаним на базі мікропроцесора, входи якого зв’язані з датчиками температури та тиску мийного середовища, а виходи - з електричне регульованими вентилями холодної та гарячої води, яку подають до душової кабіни та з живлючими електричними ланцюгами рушіїв електричних пристроїв душово ї кабіни /на креслені не показано/. Душовий блок включає також накопичувальну ємність 7, призначену для розміщення в ній СГЗ 1 діаметром D=5...7мм, що з’єднана за допомогою архімедового гвинта 8 із першим входом змішувача 9, який призначений для просочування СГЗ 1 мийним розчином. Другий вхід змішувача 9 підключений до водопровідної мережі і забезпечений вентилем 10. Змішувач 9 забезпечений дозатором для подання до змішувача 9 рідкого мийного засобу /на креслені не показано/. Вихід змішувача 9 з’єднаний із входом відцентрового насосу 11, вихід якого з’єднаний гнучким трубопроводом 12 з форсункою 5. Форсунка 5 встановлена з можливістю її пересування та фіксації у просторі для миття. Стік 3 забезпечений пристроєм 13 для сепарації і пристроєм 14 для віджимання СГЗ 1 і їх повторного подання до змішувача 9. Пристрій 13 для сепарації виготовлений у вигляді перфорованої пластини, що має форму похило встановленого під стоком 3 жолоба. Пристрій 14 для віджимання СГЗ 1 виконаний у вигляді центрифуги, вхід в яку з’єднаний з нижнім кінцем жолоба, встановленого під стоком 3, а вихід - із входом відцентрового насосу 15. Вихід відцентрового насосу 15 через дозатор з’єднаний з накопичувальною ємністю 7. Душова кабіна забезпечена пристроєм 16 для захисту голови людини від попадання на неї води і СГЗ 1 під час миття, що виконаний у вигляді диску з регульованим діафрагмальним отвором, призначеним для його ковзного розташування на шиї людини під час миття і можливості вільного пересування користувача у межах простору душової кабіни. Душова кабіна забезпечена аварійними вимикачами подання води і СГЗ 1 на форсунку 5, встановленими на піддоні-основі 2 та на вертикальних стінках 4 /не показані/. Кожний аварійний вимикач виконаний у вигляді кнопки, встановленої у водонепроникному корпусі на внутрішній поверхні вер 5 21630 тикальної стінки 4 або на піддоні-основі 2. Така кнопка має нормально-закриті контакти, розташовані у електричних ланцюгах живлення електрообладнання душової кабіни, зокрема, послідовно з електромагнітами дистанційних електромагнітних вентилів, встановлених на вході до душової кабіни та рушів насосів 11, 15, мийної форсунки 5 та пристроя 16 /не показано/. Користувач натискуванням на аварійний вимикач повністю вимикає електричне живлення пристроїв душової кабіни та забезпечує а втоматичне зливання води, розкриває отвір пристроя 16 - знімає захист голови користувача. Мийна форсунка 5 забезпечена рушієм, призначеним для її переміщення по гвинтовій лінії /не показано/. Вихід мийної форсунки 5 направлений до центру простору для миття. Пропонована душова кабіна працює так. Користувач розміщується у душовій кабіні. Для захисту його голови від попадання на неї води і СГЗ 1 під час миття на його шиї встановлюють пристрій 14. До накопичувальної ємності 7 завантажують близько 2 кг СГЗ 1 діаметром D=2,0...4,0мм. Пультом керування 6 задають оптимальну температур у та тиск стр уменів. З накопичувальної ємності 7 СГЗ 1 за допомогою архімедового гвинта 2 подаються до змішувача 9, де СГЗ 1 просочують водою з рідким мийним засобом - рідким милом. В результаті у змішувачі 9 утворюються СГЗ 1, просочені мийним розчином, який складається із води, мильної піни, розчиненого рідкого мила. Просочені мийним розчином СГЗ 1 за допомогою відцентрового насосу 11 подаються через гнучкий трубопровід 12 на форсунку 5. Форсунка 5 утворює направлений до центру простору душової кабіни струмінь мийного розчину разом із СГЗ 1, 6 які створюють на тілі користувача ефект миття мочалкою. Форсунка 5 встановлена з можливістю її пересування по гвинтовій лінії навколо користувача, що забезпечує автоматичне миття всього тіла користувача. Відпрацьовані СГЗ 1 через стік 3 подаються по жолобу до пристрою 13, де вони відділяються від води, потім - до пристрою 14, де СГЗ 1 віджимаються і подаються відцентровим насосом 15 до накопичувальної ємності 7 для їх подальшого використання. Для кінцевого ополаскування тіла користувача перекривають заслінками /не показані/ входи і виходи до змішувача 9, а до форсунки 5 подають воду із системи водопостачання. У випадку потреби в аварійній зупинці роботи душової кабіни користувач має можливість натиснути на один з аварійних вимикачів і припинити роботу душової кабіни. Таким чином, використання пропонованих СГЗ 1 та душової кабіни дозволяє вирішити ряд задач, а саме, надати можливість проводити миття тіла користувача автоматично та використовувати різноманітні додаткові засоби, зокрема, такі, як релаксатори, відновлюючі дерматологічні препарати, ароматизатори, стимулятори, мийні засоби, та інші речовини за бажанням користувача. Це надає змогу використовувати пропоновані пристрої як для домашнього користування, так і у медично-профілактичних закладах, застосовуючи необхідні медичні та косметичні препарати. Пропоновані пристрої роблять позитивний внесок щодо задоволення гігієнічних потреб людей із фізичними вадами. Окрім сказаного, використання пропонованих пристроїв дозволяє суттєво зменшити час на процес миттям тіла, а також скоротити витрати води під час даного процесу. 7 Комп’ютерна в ерстка Д. Шев ерун 21630 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
